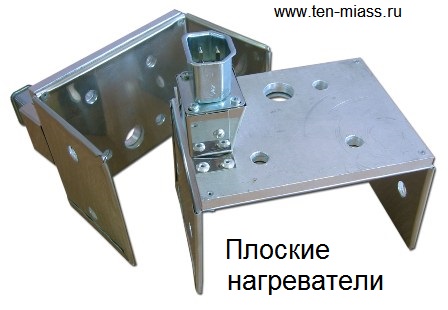

Плоский нагреватель (ТЭН)

Плоские нагреватели — контактный электрообогрев плоских поверхностей

Плоские нагреватели (плоские ТЭНы) — это специализированные электронагревательные элементы, предназначенные для равномерного контактного нагрева плоских и прямоугольных поверхностей: плит пресс-форм, сушильных плит, нагревательных столов, прессовых плит и технологических поддонов. Компания ТЭН-Миасс поставляет плоские нагреватели различных типоразмеров и мощностей по всему Казахстану с 2010 года. Продукция изготовлена в соответствии с ГОСТ 13268-88.

Принцип контактного нагрева

Плоский нагреватель работает по принципу непосредственного контакта нагревательного элемента с нагреваемой поверхностью. Тепло передаётся преимущественно теплопроводностью, а не конвекцией или излучением — это обеспечивает высокий КПД и быстрый выход на рабочую температуру.

• КПД теплопередачи при контактном нагреве достигает 90–95%
• Быстрый разогрев массивных металлических плит благодаря прямому тепловому контакту
• Равномерное распределение температуры по поверхности за счёт рационального расположения нагревательных зигзагов
• Минимальные теплопотери в окружающую среду при правильном прижиме нагревателя

Конструкция плоского нагревателя

Основу плоского нагревателя составляет трубчатый ТЭН, изогнутый в плоскую змейку (зигзаг). Конструкция обеспечивает максимальное заполнение рабочей площади нагревателем.

• Нагревательная трубка — стандартный ТЭН диаметром 8, 10 или 12 мм, изогнутый в змейкообразную форму
• Несущая пластина — в ряде исполнений трубка уложена и зафиксирована на металлической пластине из стали или алюминия
• Плоскость нагрева — вся конструкция прессуется или фрезеруется до получения единой плоской поверхности
• Выводы — клеммы или провода для подключения к электросети расположены с одного или двух краёв нагревателя
• Теплоизоляционная обратная сторона — в некоторых исполнениях — слой минеральной ваты или керамической плиты для снижения тепловых потерь

Изоляция и электробезопасность

Электрическая изоляция плоского нагревателя обеспечивается совокупностью конструктивных мер.

• Оксид магния (периклаз) в трубке ТЭНа обеспечивает основную электрическую изоляцию нагревательной спирали от оболочки
• Сопротивление изоляции в холодном состоянии — не менее 1 МОм (по ГОСТ 13268-88)
• При необходимости — дополнительная слюдяная прокладка между нагревателем и нагреваемой деталью
• Заземление корпуса нагревателя обязательно при мощности свыше 0,5 кВт

Формы и типоразмеры

Плоские нагреватели выпускаются в широком диапазоне форм и размеров для применения в различном оборудовании.

• Прямоугольные — наиболее распространённая форма, от 100×100 мм до 1000×500 мм и более
• Квадратные — для симметричных плит пресс-форм и нагревательных столов
• L-образные и Г-образные — для нагрева угловых зон и деталей сложной формы
• Круглые и кольцевые — для нагрева круглых фланцев, дисков, нижних плит
• Нестандартные формы — по чертежу заказчика для специализированного оборудования

Применение плоских нагревателей

• Пресс-формы для литья и прессования — нагрев плит формующего инструмента при переработке пластмасс, резины, композитов
• Термопрессы и горячие прессы — нагрев прессовых плит при производстве фанеры, МДФ, ДСП, ламинатов
• Сварочные аппараты для пластмасс — нагрев сварочных плит при стыковой сварке полиэтиленовых и полипропиленовых труб
• Ламинирующее и вакуум-формовочное оборудование — нагрев рабочих столов и плит
• Сушильные плиты и нагревательные столы — сушка лакокрасочных покрытий, клеёв, компаундов
• Вулканизационные прессы — нагрев плит при производстве резинотехнических изделий
• Технологические поддоны и нагревательные платформы — поддержание температуры заготовок и полуфабрикатов

Преимущества плоских нагревателей

• Высокая равномерность нагрева по всей рабочей площади
• Компактность — минимальная толщина при высокой мощности
• Простота монтажа — крепление болтами или прижимными планками
• Возможность изготовления по индивидуальным размерам заказчика
• Долговечность при соблюдении условий эксплуатации

Компания ТЭН-Миасс готова поставить плоские нагреватели нужных размеров и мощности для любого промышленного предприятия Казахстана. Более 15 лет на рынке электронагрева, гарантия на продукцию, доставка по всей республике.

Заказ в Казахстан

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Казахстан — транспортными компаниями (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Телефон: +7 (777) 587-15-03.
