Собираем нужную мощность из нескольких трубчатых элементов на одном фланце, плите или раме — с общими выводами и клеммной коробкой. По чертежу, образцу или маркировке, от одной штуки, с паспортом на партию.
Тип основания, число элементов, форму гиба и присоединение подбираем под посадочное место. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу.
Несколько прямых элементов в один фланец — простой монтаж и замена. Ставят в баки и котлы с одним патрубком.
U-образные элементы на шестигранном фланце G1½–G2½. Вкручивается в муфту бака без отдельного фланцевого узла.
Пакет U-трубок на плоской плите под большую мощность — водонагреватели и котлы на десятки кВт.

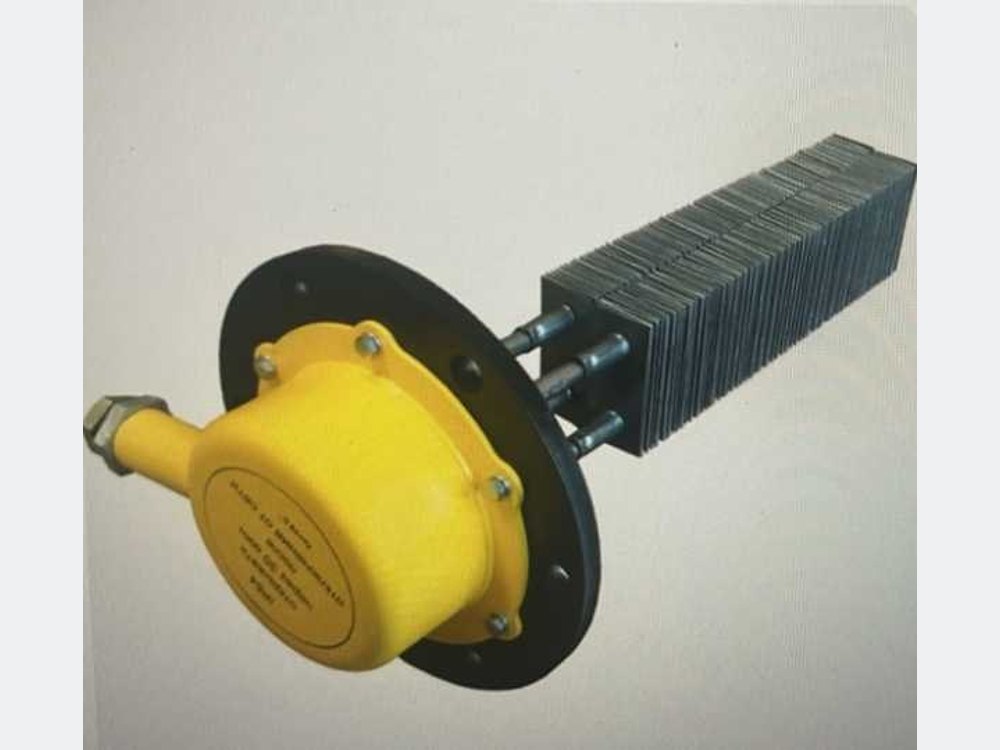

Выводы закрыты клеммной коробкой с вводом под кабель — для щитов, взрыво- и брызгозащищённых узлов.
Элементы завальцованы или приварены во фланец с наружной резьбой — герметичный узел под давление.
Четыре и больше трубок на латунном фланце — равномерный прогрев объёма вокруг узла.
Один мощный ТЭН на 60 кВт не сделаешь — трубка перегреется и прогорит. Поэтому мощность набирают из нескольких элементов на общем основании: фланце, плите или раме. Снаружи это один узел с одним патрубком и одной клеммной коробкой, а внутри — 3–12 отдельных трубок, каждую из которых мы проверяем по отдельности.
Мощность заходит в бак через одно присоединение. Не сверлить корпус под каждый ТЭН, не городить десять уплотнений.
220 или 380 В, соединение звездой или треугольником по группам. Разложим элементы под нужную фазу и ток.
Фланец приварной или завальцованный, уплотнение паронитом. Влага не идёт по выводам, узел держит пар и напор.
Снимаем со старого блока фланец, шаг трубок и клеммную коробку — новый встаёт в штатное место без переделки.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность блока | 3 – 60 кВт | набирается из отдельных элементов |
| Напряжение | 220 / 380 В | звезда или треугольник по группам |
| Число элементов | 2 – 12 и больше | под нужную мощность и длину |
| Присоединение | фланец, резьба G1½–G2½, плита | по DIN или по чертежу |
| Диаметр трубки | 8, 10, 12, 13, 16 мм | ходовые; бывают и другие |
| Погружная длина | до 600 мм и больше | по посадочному месту |
| Материал оболочки | нержавейка, латунь, углерод. сталь | подбираем под среду |
| Выводы | стержни, клеммная коробка | с вводом под кабель по запросу |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы блока ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Собираем 10–60 кВт из нескольких элементов на общем фланце или плите — вместо десятка отдельных ТЭН и десятка патрубков в баке.
Оболочка из нержавейки или латуни, приварной или завальцованный фланец под давление, уплотнение паронитом — влага не идёт по выводам.
Снижаем удельную нагрузку на трубку (Вт/см²), берём нержавейку или жаропрочную сталь — масло не коксуется, элемент не садится по центру.
Повторяем 1:1 по образцу или маркировке: фланец, резьбу, шаг элементов и клеммную коробку — встаёт в штатное место без переделки корпуса.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это реальный блок из нашего каталога — три U-образных ТЭН на общем круглом фланце G1½ с крепежом Ф2. В маркировку ТЭНБ входит число элементов, их мощность, среда и напряжение; тип фланца, шаг трубок и клеммную коробку задают чертежом или образцом. По такой же схеме соберём блок на 6, 9, 12, 18 или 60 кВт — как встанет в ваш бак или котёл.

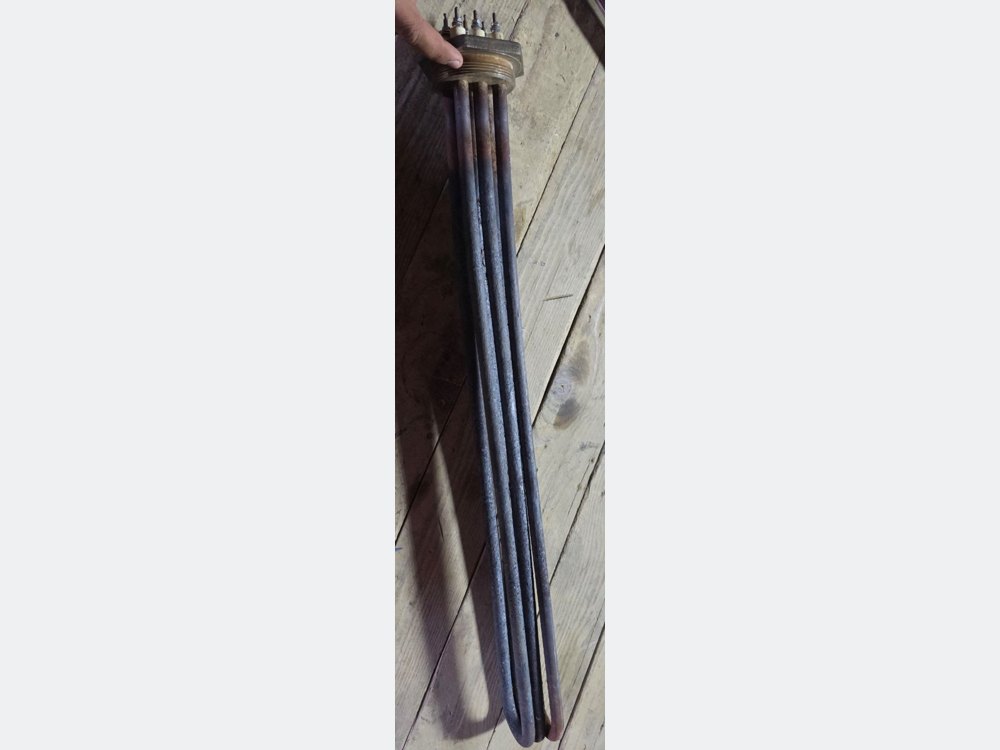

От электровставки 3,6 кВт в бытовой котёл до пакета на 60 кВт на плите. Ниже — параметры конкретных сборок; ваш фланец, шаг трубок и мощность повторим по образцу.

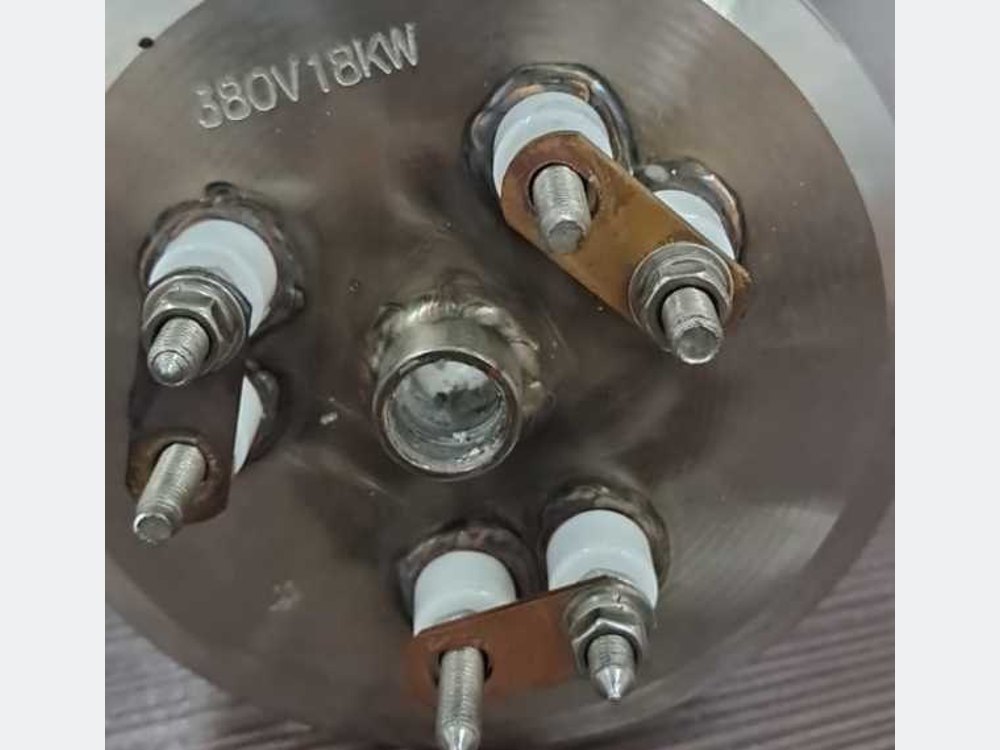

Три U-образных элемента ⌀10 мм на круглом фланце из нержавейки. Пар до 120 °C под давлением до 4 атм. Выводы М10–М12 с керамическими втулками, перемычки между секциями.

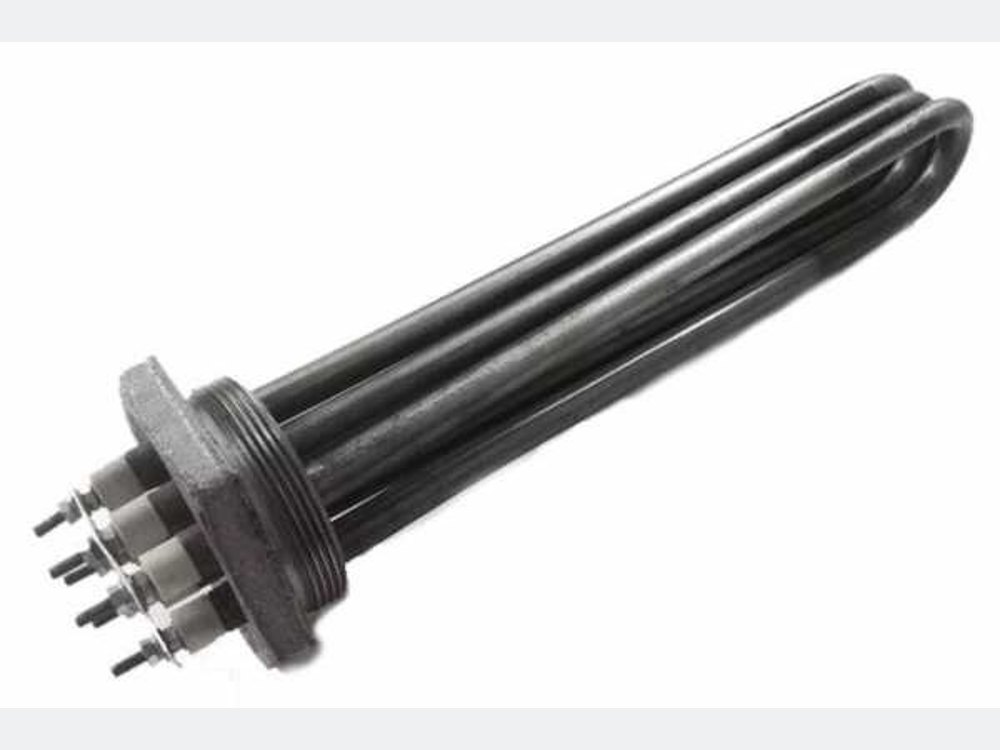

Три элемента типа 80 в стальном фланце с шестигранником под ключ. Нагрев воды до 100 °C, давление до 2,5 атм, четыре стержня под параллельное соединение.

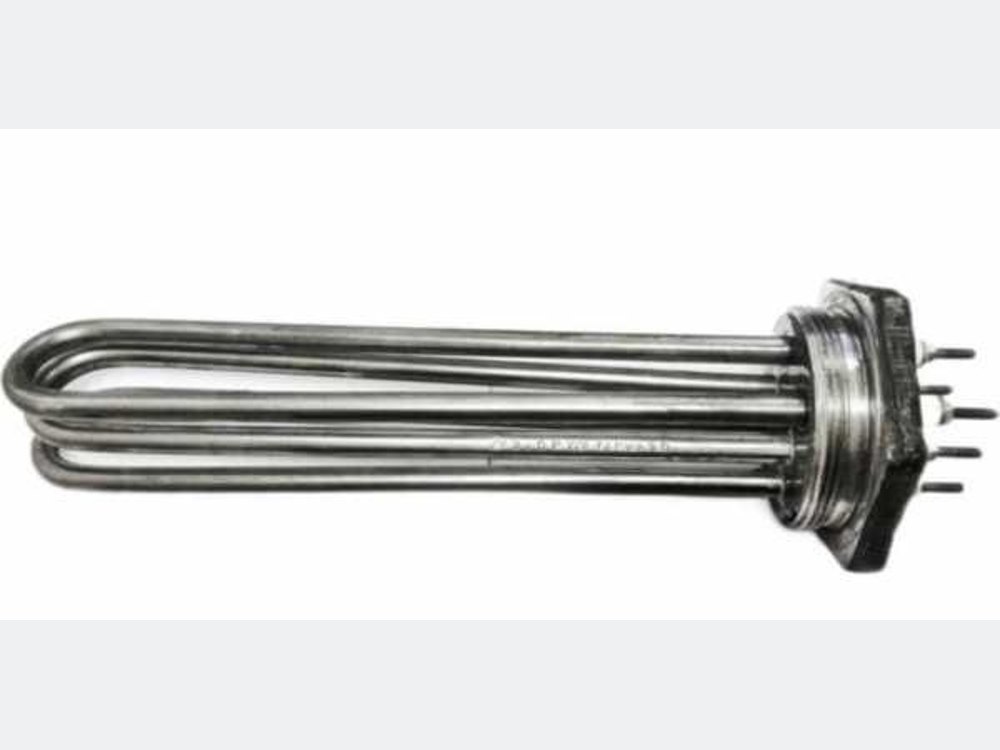

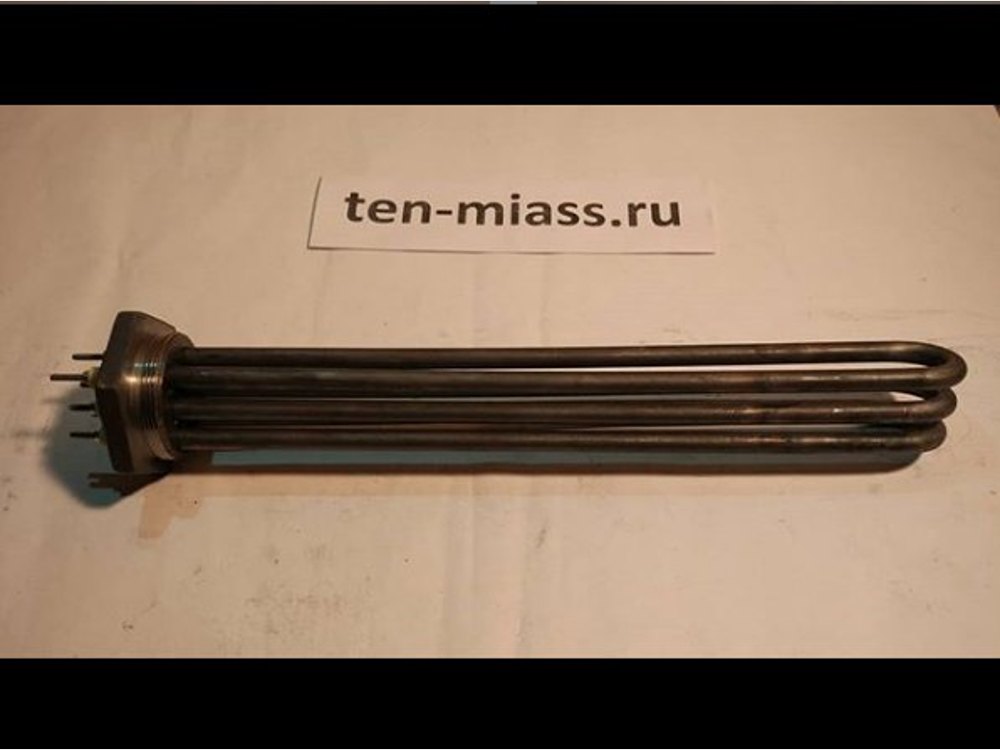

Три U-образных элемента, завальцованных во фланец с наружной резьбой. Компактная установка через один резьбовой патрубок вместо трёх отдельных ТЭН.

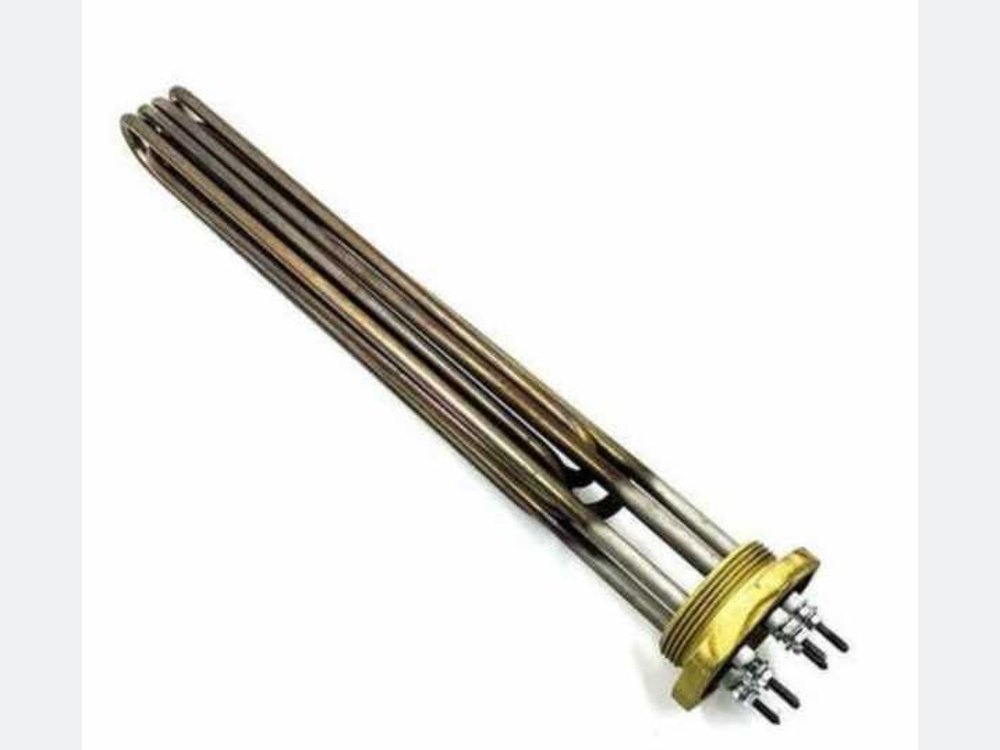

Четыре параллельные трубки из нержавейки на латунном фланце, погружная длина около 500 мм. Встал в корпус котла без доработки посадочного места.

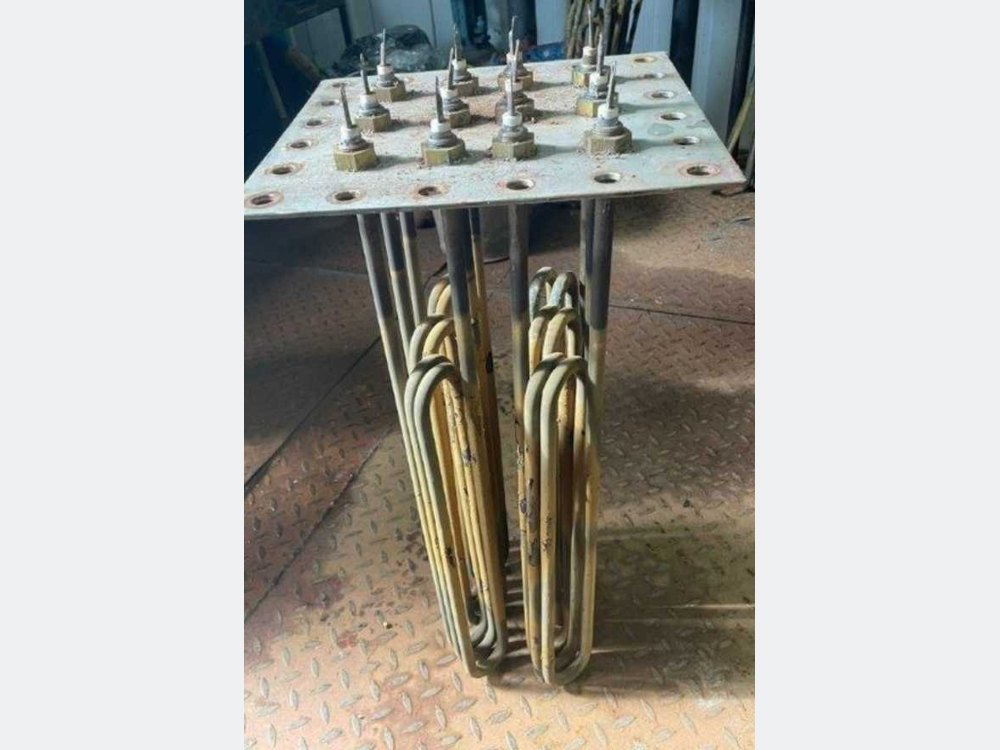

Пакет U-образных трубок на перфорированной плите под большой тепловой поток. Места под термодатчики заложили сразу, соединение звезда/треугольник.
Четыре элемента ⌀13 мм на стальном фланце, схема «звезда». Электровставка в комбинированный котёл, рабочее давление до 2,5 атм.
Ниже четыре реальных обращения из WhatsApp — с фото, замерами и техзаданием от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно, что прислали и что мы по этому собрали. Листайте стрелками.

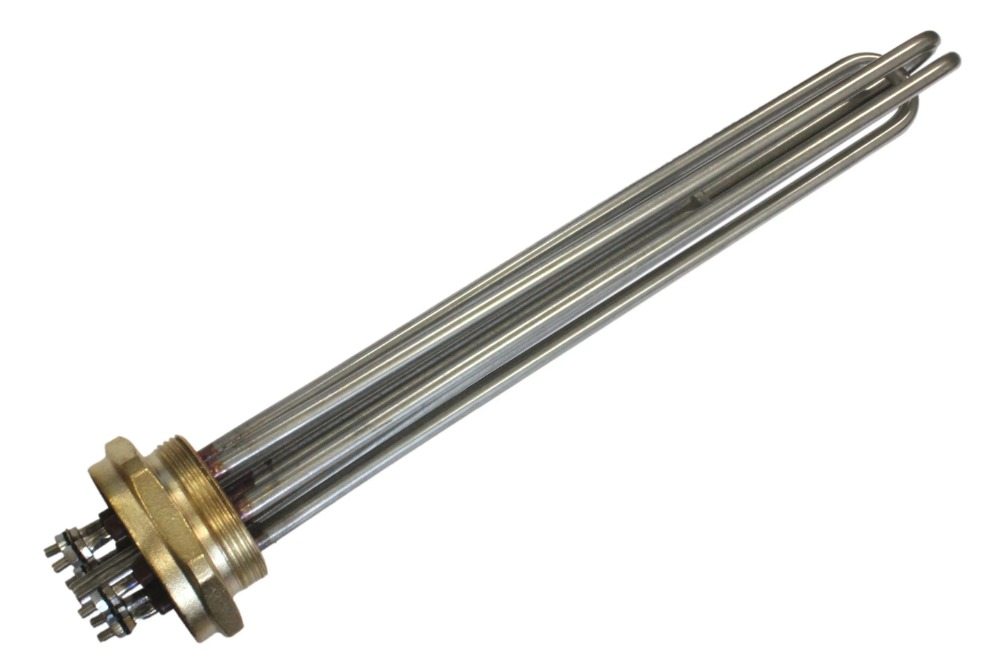

Запрос: ТЭНБ 4,0-Р-380, присоединение G2", четыре штуки, для градирни. Уточнили, что нужен новый закуп, оболочку рассматривали в нержавейке и оцинковке. По фото образца свели число элементов, шаг трубок и фланец под их узел, подобрали материал под воду с брызгами.

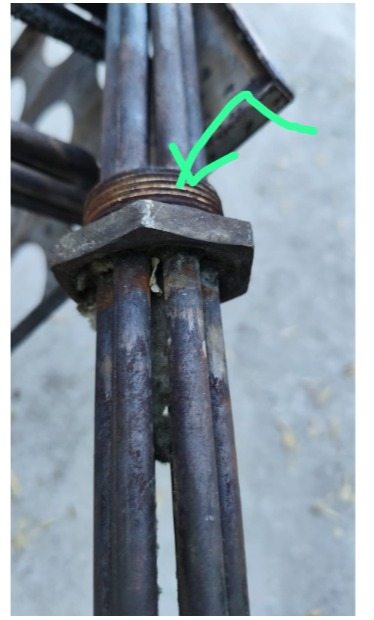

Дал точные параметры: резьба фланца 45 мм правая, суммарно 5 кВт, три элемента, полная длина около 740 мм. В спецификации — фланец из латуни ЛС-59, оболочка нержавейка AISI-304, соединение 230/400 звездой, развёртка 188 см, трубка ⌀10 мм, по 1,5 кВт на элемент. Собрали блок один в один по его чертежу.

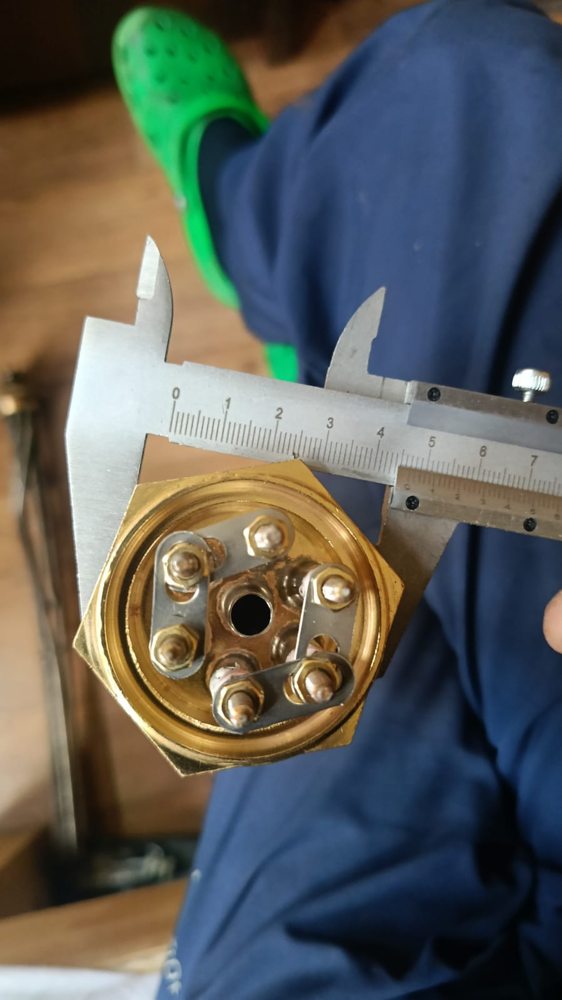

Нужен был блок ТЭН на 4,5 кВт, одна штука, с гнездом под термостат — чтобы вставлять датчик прямо в узел. Прислал фото фланца с замером штангенциркулем. По снимку сняли диаметр и шаг трубок, заложили карман под термостат и повторили присоединение под его место.

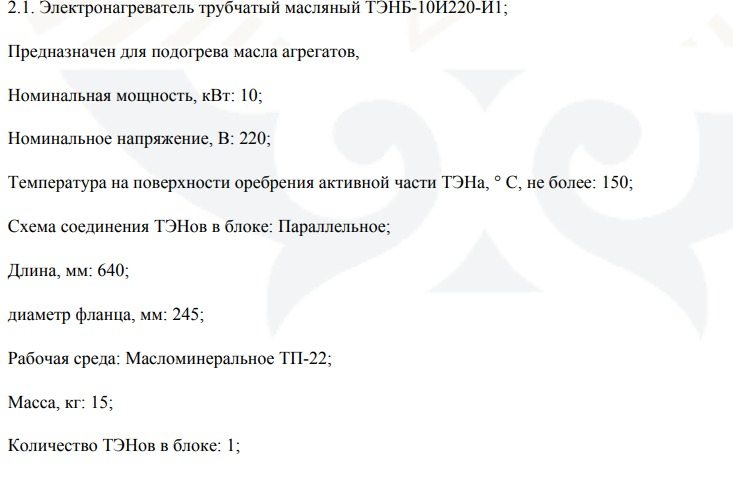

Конкурс на поставку блоков ТЭНБ-10И220-И1, 48 штук, под подогрев масла агрегатов. По ТЗ: 10 кВт, 220 В, температура оребрения до 150 °C, параллельное соединение, длина 640 мм, фланец ⌀245 мм, среда — масло ТП-22. Разложили мощность по элементам с пониженной нагрузкой на трубку, чтобы масло не коксовалось, и посчитали партию под конкурс.
От мощности и типа фланца до собранного блока с паспортом. Хватит образца старого блока или его маркировки.
Присылаете чертёж, фото, образец или маркировку блока. Хватит и мощности с типом фланца.
Подбираем число элементов, материал и присоединение, считаем цену и срок. Спорные места уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Собираем блок, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Блок ТЭН — сборка трубчатых элементов, поэтому паспорт оформляем по ГОСТ 13268-88 (межгосударственный стандарт, действующий в РК). Фланец, схему соединения и клеммную коробку фиксируем чертежом.
Оформляем по ГОСТ 13268-88 — с параметрами блока и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента блока.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы фланец, выводы и трубки дошли целыми транспортной по РК.
«Прогорел блок в водогрейном котле, чертежей не осталось. Сняли размеры со старого, повторили фланец и шаг трубок точь-в-точь, встал на место. Забрали в Алматы транспортной.»
«Заказывали блоки ТЭНБ 12 кВт для баков ГВС. Помогли выбрать нержавейку под нашу воду, объяснили про удельную нагрузку. Работают вторую зиму без замечаний.»
«Нужен был один блок на плите под большую мощность, все отказывали из-за одной штуки. Здесь собрали без вопросов и заложили места под датчики, как просил.»
«Считали мощность вместе, отговорили брать лишний запас. Клеммную коробку сделали под наш кабель. Цена честная, паспорт приложили.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
