Делаем нагреватели с посадочным фланцем под ваш патрубок бака, котла или ёмкости. Повторим присоединение по чертежу фланца, образцу или маркировке — так, чтобы блок встал болт в болт, без переделки корпуса.
Главное во фланцевом ТЭН — присоединение. Типоразмер фланца, диаметр окружности болтов, число отверстий и уплотнение задаёте вы чертежом или образцом. Ниже — типовые исполнения фланца.
Ходовое исполнение для электрокотлов и небольших баков. Прямые трубки через фланец, четыре отверстия под шпильки — встаёт в стандартный патрубок.

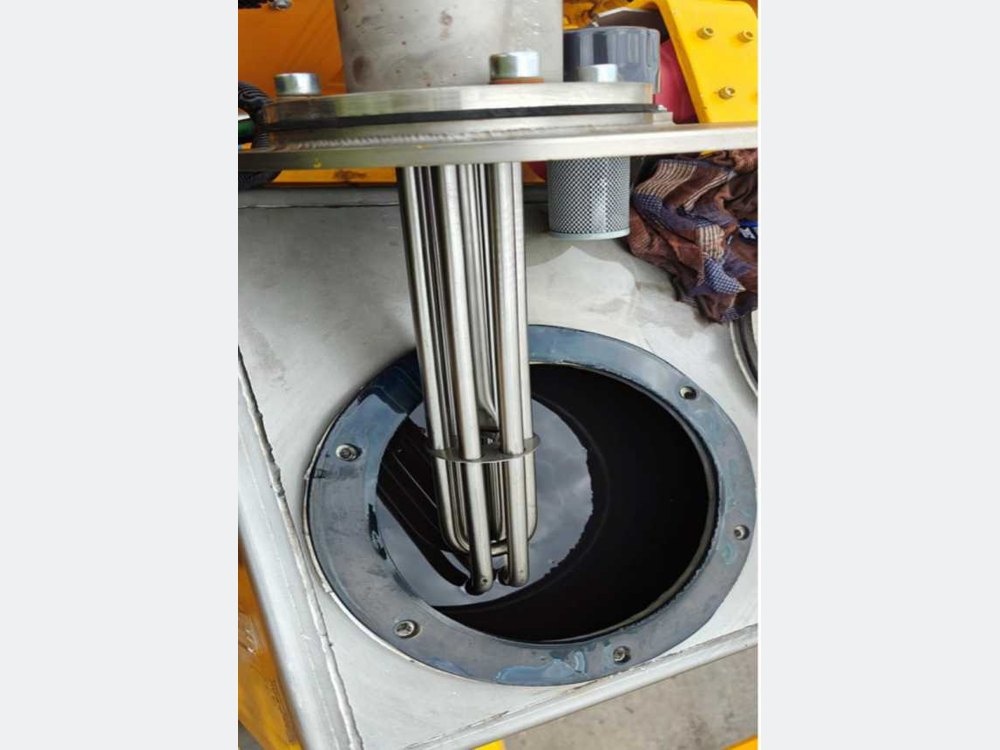

Отверстия под болты по всей окружности — для ёмкостей и баков под давлением, где нужна равномерная затяжка и герметичность.

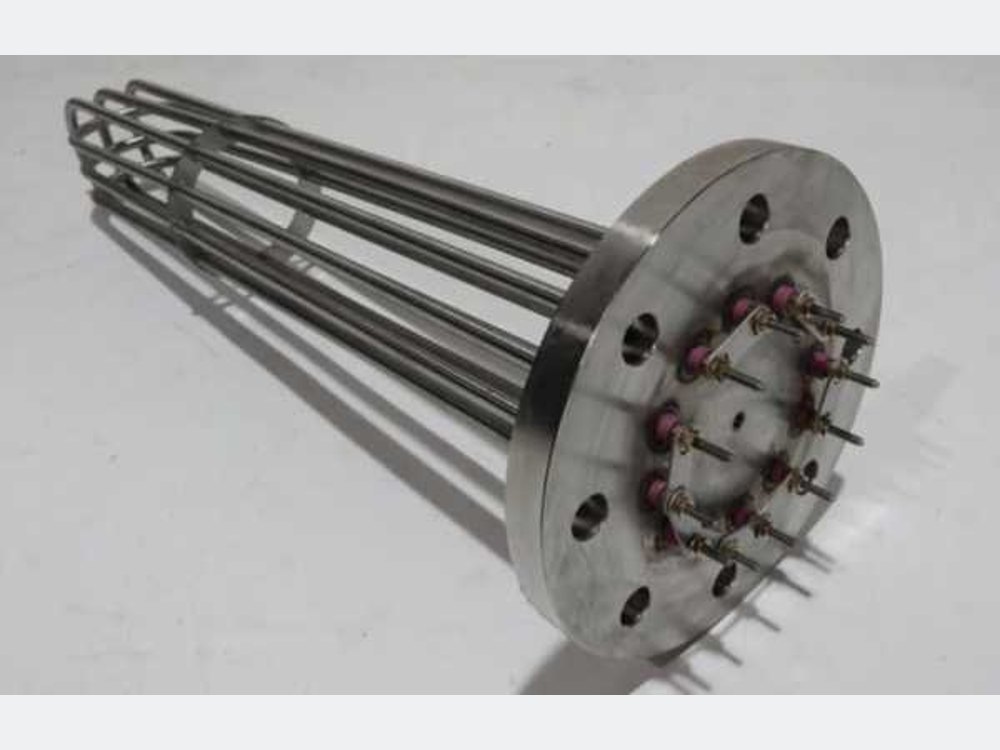

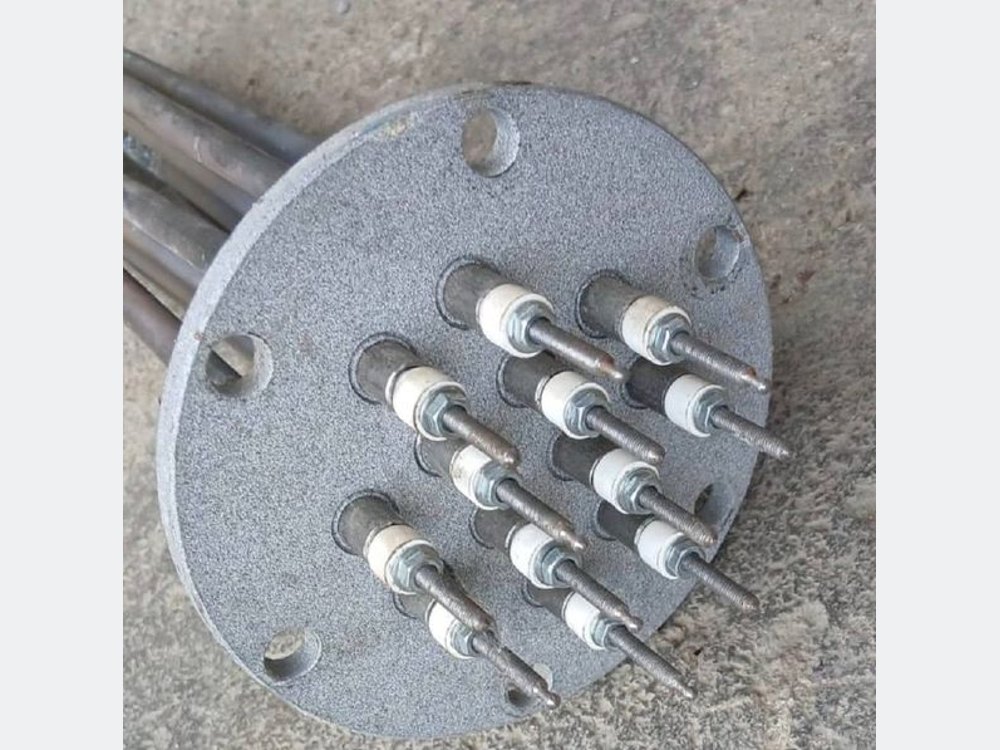

Мощные блоки на общем фланце: пучок трубок 12–16 штук на один посадочный узел. Ставят в парогенераторы, теплообменники, воздуховоды под обдувом.

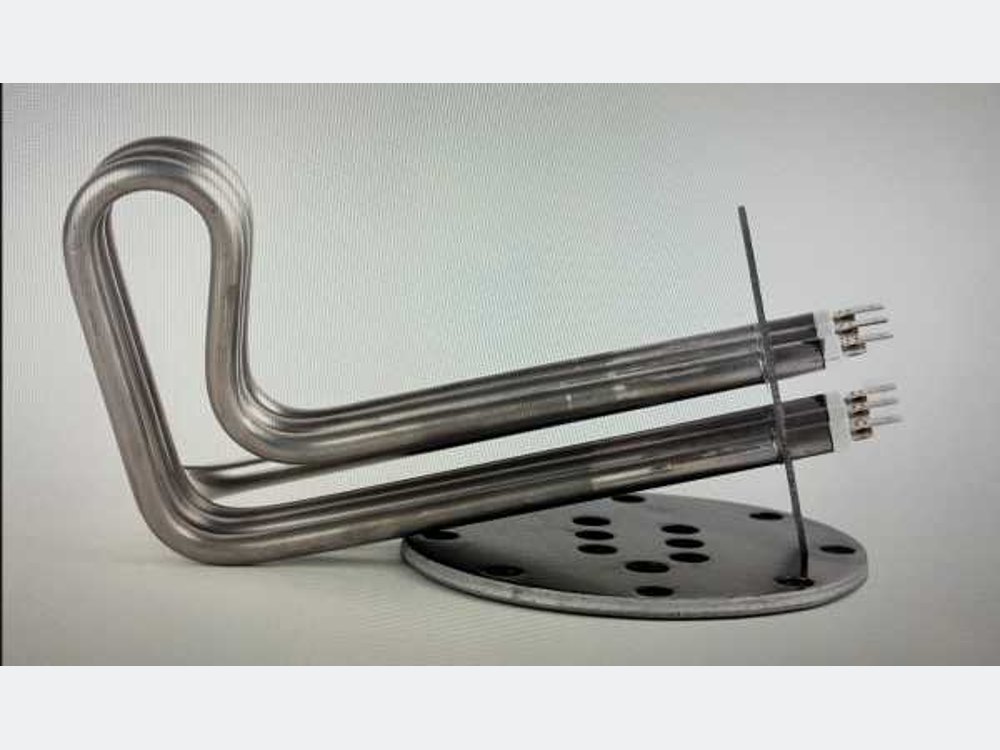

Круглый фланец с U-образными трубками двойного изгиба — компактный по длине, равномерно греет объём вокруг фланца в бойлерах и баках ГВС.

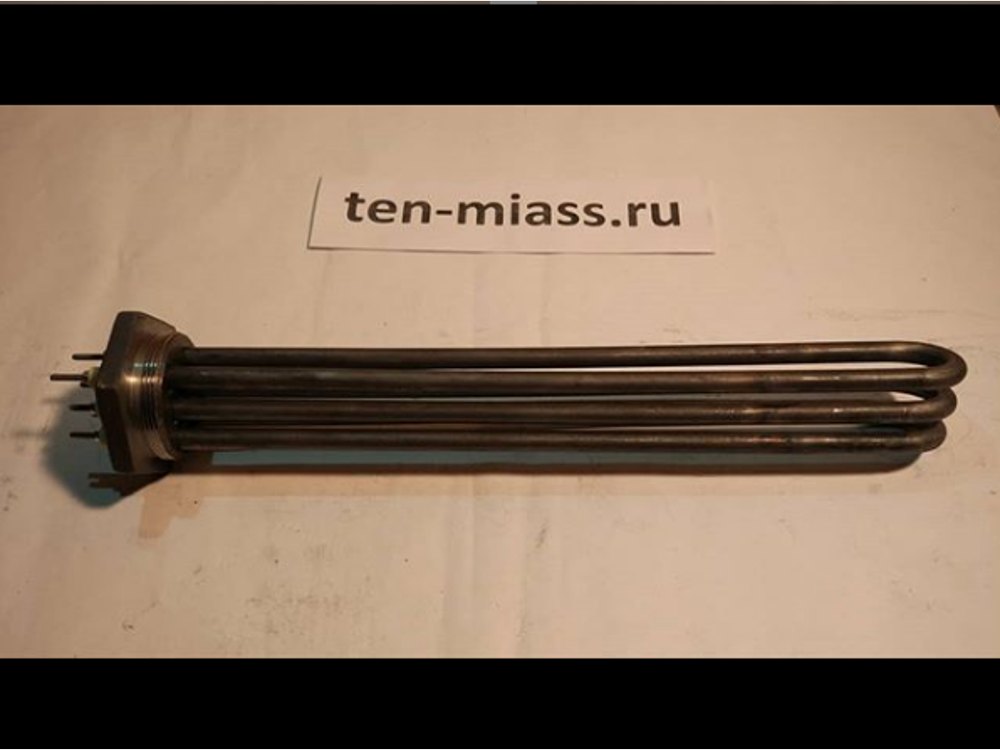

Фланец-пробка с наружной резьбой G1½–G2½ под врезку в патрубок бака. Быстрый монтаж без ответного фланца.
Несколько U-образных трубок на общем фланце с пониженной удельной нагрузкой — для масла, битума и вязких сред, где важно не перегреть.
Сами нагревательные трубки во фланцевых блоках плюс-минус одинаковые. Разница — в присоединении: диаметр фланца, окружность болтов, число и диаметр отверстий, уплотнение, рабочее давление. Ошибка на 2 мм в окружности болтов — и блок не сядет на патрубок.
Режем ответный фланец 1:1 по чертежу или образцу: диаметр, окружность болтов, число и диаметр отверстий. Блок встаёт болт в болт, корпус бака резать не нужно.
Держим до 4 атм: фланец толще, трубки варим аргоном, уплотнение подбираем под среду — паронит под воду и пар, фторопласт под агрессию.
Пучок от 3 до 16 трубок на общем фланце вместо россыпи отдельных нагревателей. Одно посадочное место, одна затяжка, одна прокладка.
Комплектуем уплотнением под ваше давление и температуру. Указываете среду и режим — подбираем паронит, фторопласт или другое.
Если ваши размеры фланца или мощность выходят за таблицу — всё равно напишите: нестандартное присоединение для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 3 – 100 кВт | на один фланцевый узел |
| Напряжение | 220 / 380 В | схема звезда или треугольник |
| Фланец | круглый, прямоугольный, резьбовой | по чертежу присоединения |
| Посадочный размер | ⌀60 – 300 мм, DN, G1½–G2½ | под ваш патрубок |
| Отверстия под болты | 2–12 шт, ⌀по чертежу | диаметр окружности болтов — ваш |
| Диаметр трубки | 8, 10, 12, 13, 16 мм | ходовые; бывают и другие |
| Материал трубок / фланца | нержавейка, углерод. сталь | подбираем под среду |
| Рабочее давление | до 4 атм | с уплотнением паронит / фторопласт |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы фланцевого ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Снимаете размеры или присылаете чертёж: диаметр фланца, окружность болтов, число и диаметр отверстий. Режем ответный фланец 1:1 — встаёт болт в болт без переделки патрубка.
Фланец толще, трубки привариваем аргоном, подбираем уплотнение под давление и температуру — паронит для воды, фторопласт для агрессивной среды. Держим до 4 атм.
Снижаем удельную нагрузку на трубку (Вт/см²) и разносим её по нескольким U-образным элементам на фланце — среда не коксуется на оболочке, ресурс выше.
Повторяем блок по образцу или маркировке, подгоняем фланец под ваше посадочное место. Корпус бака или котла трогать не нужно.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

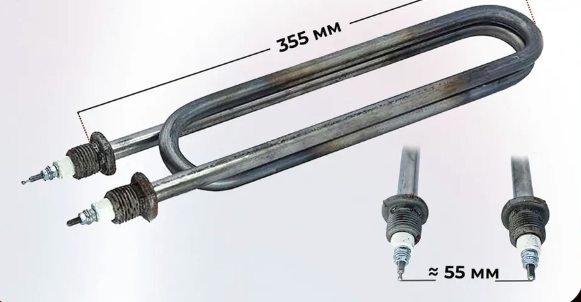

Это реальный элемент из нашего каталога — три такие трубки собраны в блок 3 кВт на общем круглом фланце под нагрев масла. Тип и размер фланца в маркировку по ГОСТ не вносят: их задают отдельным чертежом присоединения. По такой же маркировке трубок мы соберём блок под ваш посадочный фланец — круглый, прямоугольный или резьбовой, с нужным числом отверстий.
Реальные блоки из работы. Один посадочный фланец — от трёх до шестнадцати трубок под воду, пар или масло. Параметры под конкретный бак и патрубок.

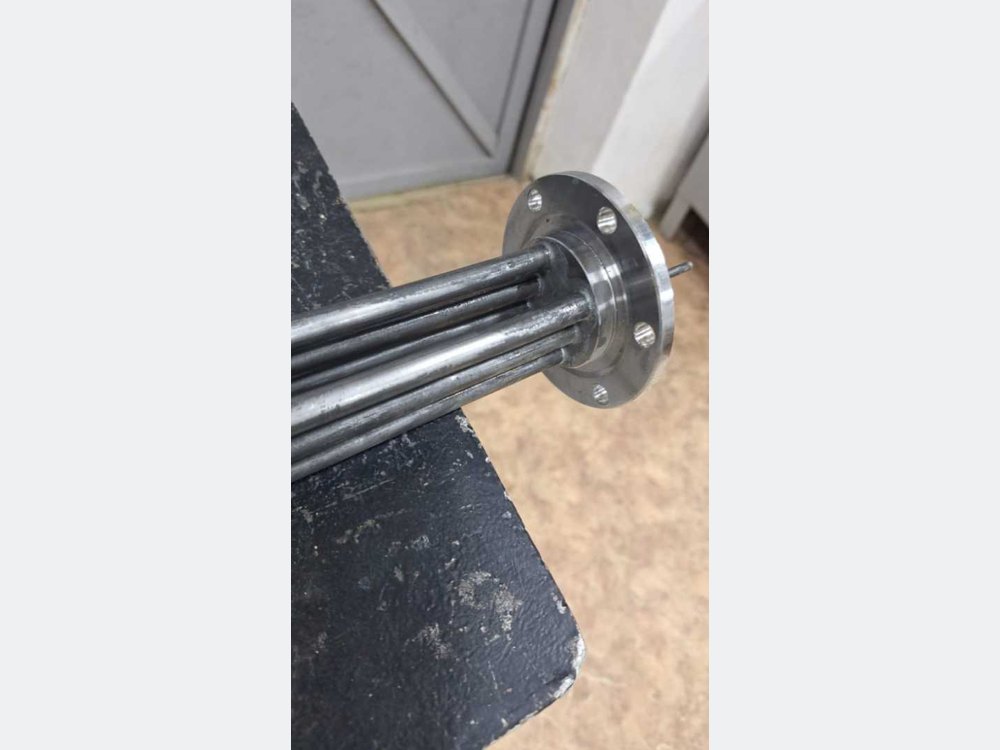

Три трубки через круглый фланец с четырьмя отверстиями под болты, посадочная длина 370 мм, нержавейка. Подключение звезда/треугольник под котёл типа ЭВПМ.
Четыре U-образные трубки на круглом фланце с болтами по периметру. Пониженная нагрузка 2–4 Вт/см², температура оболочки до 350 °C — масло не коксуется.
Стальной фланец с запрессованными U-образными трубками двойного изгиба. Диаметр фланца и длину погружной части подбирали под конкретный бак косвенного нагрева.
Пакет U-образных трубок на круглом фланце с наружной резьбой под врезку в водогрейный бак. Один узел вместо нескольких отдельных нагревателей.
Три трубки по 1 кВт на резьбовом фланце, нержавейка AISI 304. Под нагрев минерального и трансформаторного масла до 90 °C.
U-образные трубки на общем круглом фланце с крепёжными отверстиями, выводы через керамические изоляторы. Для баков, котлов и парогенераторов под воду.
Ниже четыре реальных обращения из WhatsApp — с фото, замерами и шильдиками от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно, что прислали и по чему мы подбирали замену. Листайте стрелками.

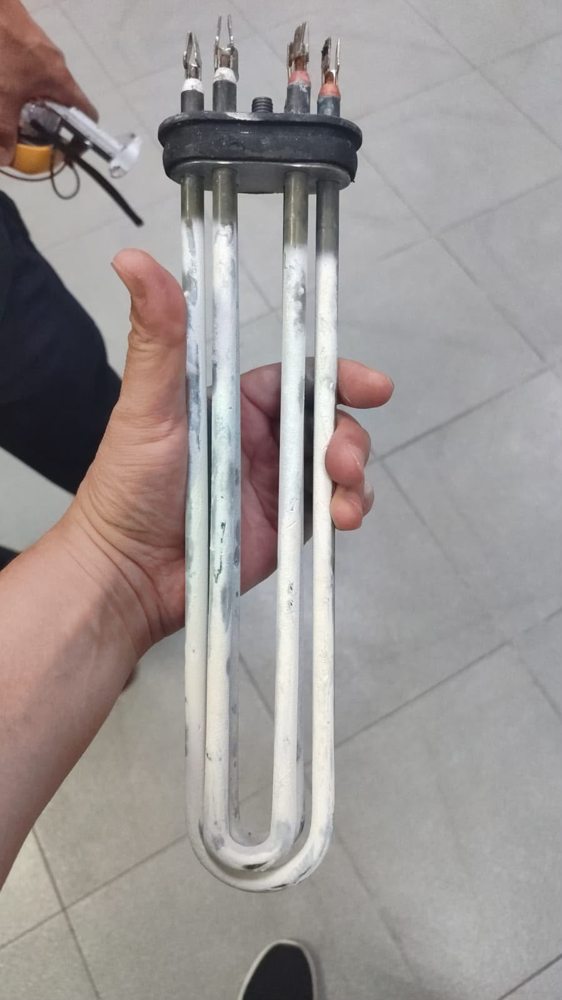

Нужны нагреватели для промышленной стиральной машины, 16 штук — точно такие же, как стоят, с фланцами. Прислал снимки старого элемента и шильдик машины. По фото сняли диаметр фланца, шаг и длину трубок, расположение выводов и повторили посадку один в один, чтобы встало на штатное место без переделки.

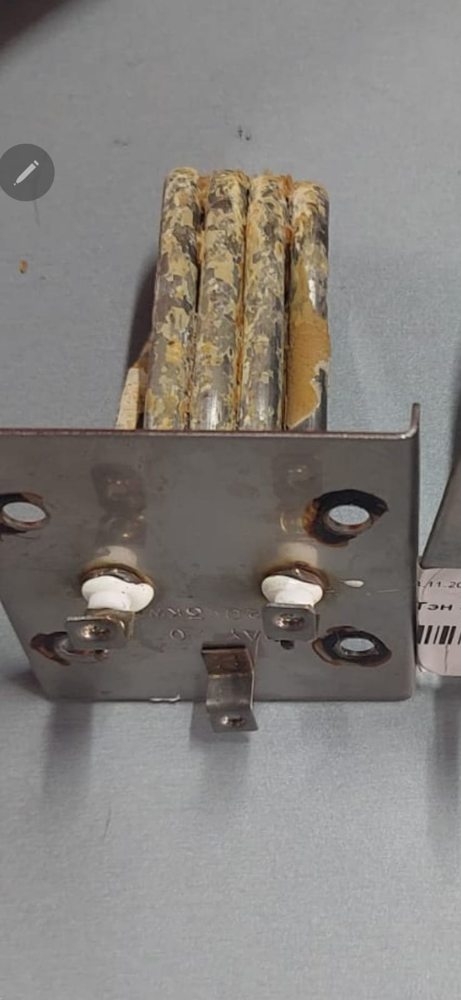

Обратился по ТЭНу для парогенератора душевой кабины: 220 В, 3 кВт, из нержавейки, пока одна штука. Прислал фото старого элемента с монтажной пластиной и замерил штангенциркулем — длина по трубкам 205 мм, ширина пучка 36 мм, расстояние между выводами около 30 мм. По этим размерам подобрали замену под его посадочное место.
Запрос на нагревательный элемент для ванны Spectank: 1,5 кВт, 220 В, три штуки, среда — вода с химией. Прислал шильдик оборудования и отдельный файл с размерами. Уточнили диаметр трубки 13 мм и материал под агрессивную среду, посчитали изготовление трёх элементов под его бак.

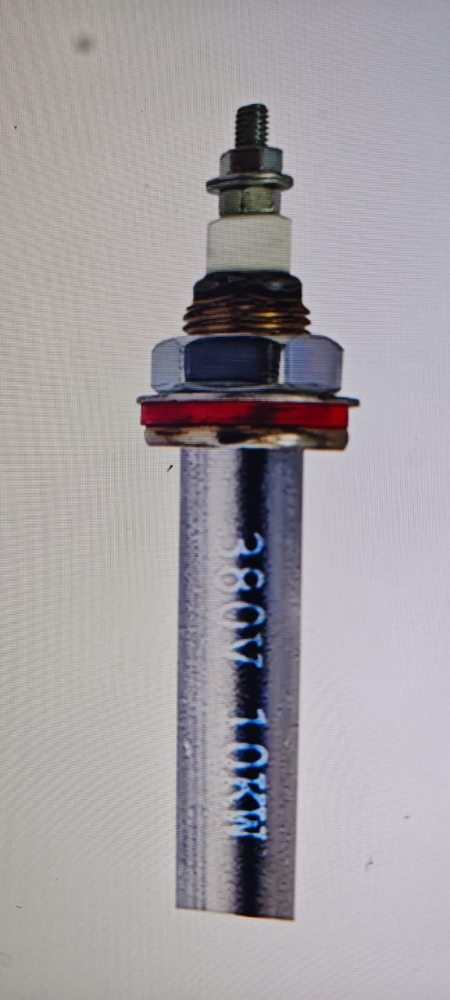

Пришли с запросом по ТЭНу для котла: прислали техописание и фото элемента такого же типа, с резьбовым присоединением и маркировкой прямо на трубке. Фото самого узла крупным планом не было, поэтому восстановили параметры по образцу и описанию — присоединение, длину и напряжение свели под изготовление с паспортом.
От чертежа фланца до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж фланца, фото, образец или маркировку. Хватит и размеров патрубка с числом отверстий.
Подбираем материал, число трубок и мощность, считаем цену и срок. Уточняем уплотнение и давление.
Подтверждаете размеры фланца и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Режем фланец, привариваем трубки аргоном, проверяем сопротивление и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Фланцевый ТЭН — трубчатый нагреватель, поэтому изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в РК. В паспорт вносим и размеры фланца. Каждую трубку блока проверяем на сопротивление изоляции перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами, размерами фланца и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента блока.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы фланец, трубки и выводы дошли целыми транспортной по РК.
«Прогорел старый фланцевый блок в котле, чертежа нет. Сняли размеры фланца по образцу, повторили точь-в-точь — встал болт в болт. Забрали в Алматы транспортной.»
«Заказывали блок ТЭН под гидравлическое масло в бак пресса. Подсказали снизить удельную нагрузку, чтобы масло не коксовалось. Работает второй сезон без нареканий.»
«Нужен был фланцевый ТЭН под нестандартный патрубок, все отказывали из-за одной штуки. Здесь вырезали фланец под мои размеры и сделали быстро.»
«Считали мощность на объём бака вместе, подобрали уплотнение под давление. Паспорт с размерами фланца приложили, цена честная.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
