Делаем трубчатые электронагреватели для нагрева воздуха под вашу задачу: по чертежу, образцу или одной маркировке. От одной штуки до серии, с паспортом и проверкой каждой партии.
Форму гиба, длину и тип вывода подбираем под посадочное место. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу.
Самое простое исполнение для калориферов и пушек. Легко разместить в канале, удобно менять.

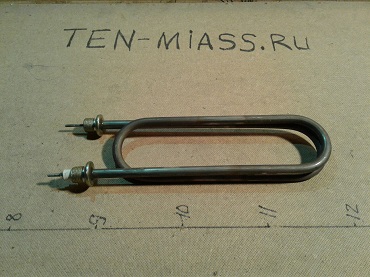

Два вывода с одной стороны — классика для банных печей, электропечей и сушек. Удобный монтаж.
Большая мощность на компактной длине. Ставится в калориферы и сушильные камеры.
Витки-змеевик для духовок, грилей и аппаратов, где нужна длинная поверхность нагрева на малом объёме.

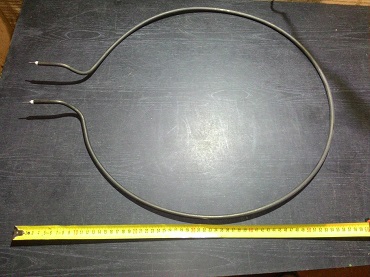

Замкнутое кольцо под круглые корпуса — конвекционные печи, сушилки, круглые каналы.

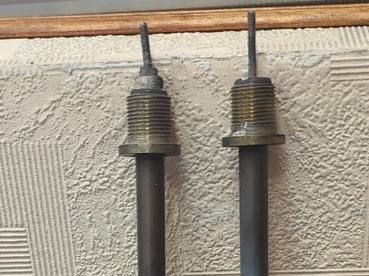

С резьбовым штуцером под конкретный калорифер — КЭВ, СФО, приточные установки.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,1 – 15 кВт | на один элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 12–110 В |
| Диаметр трубки | 8, 10, 12, 13, 16 мм | ходовые; бывают и другие |
| Развёрнутая длина | до 6 м | ограничена только логистикой |
| Форма | прямой, U, W, кольцо, спираль | и по вашему чертежу |
| Материал оболочки | углерод. сталь, нержавейка, жаропрочная | подбираем под температуру |
| Вывод / штуцер | шпилька, штуцер, резьба М6–М18 | под посадочное место |
| Рабочая t° на трубке | до 450–650 °C | зависит от материала |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы воздушного ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Снижаем удельную нагрузку на трубку (Вт/см²) и ставим жаропрочную оболочку — ТЭН не «садится» и не прогорает по центру.
Нержавеющая оболочка плюс герметизация выводов и керамическая изоляция — влага не попадает на спираль.

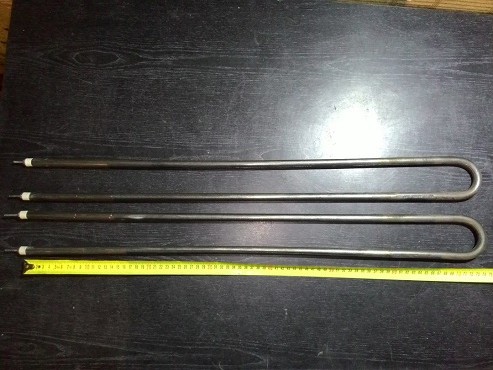

Собираем мощность в многоколенную форму (W, змеевик) с малым радиусом гиба — та же мощность на меньшей длине.
Повторяем 1:1 по образцу или маркировке, подгоняем присоединение под ваше посадочное место без переделки корпуса.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

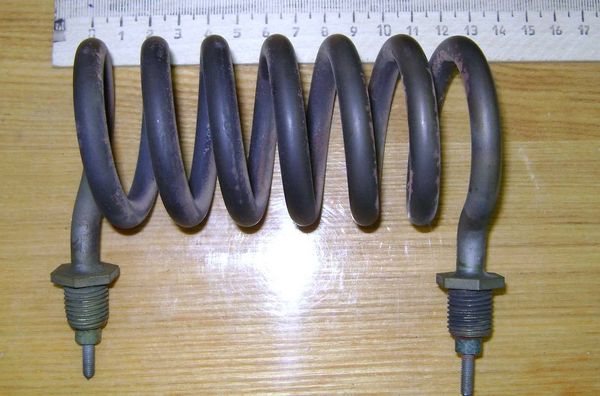

Это реальный воздушный ТЭН из нашего каталога — его ставили в отопление кабин кранов. Форму гиба в маркировку по ГОСТ не вносят: её задают чертежом или образцом. У этого элемента форма спиральная, но по такой же маркировке мы сделаем прямой, U-, W-образный или кольцевой — как встанет в ваш узел.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

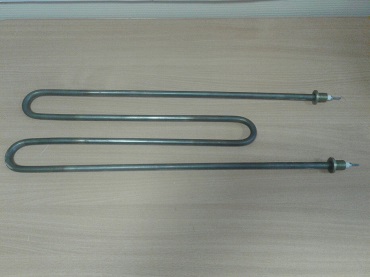

W-образный, развёртка 216 см, радиус гиба 22 мм. Повторяли по старому образцу заказчика — встал в калорифер без доработки.
Длинная развёртка 130 см с формой под сушильную камеру. Нержавеющая оболочка под режим с влажностью.

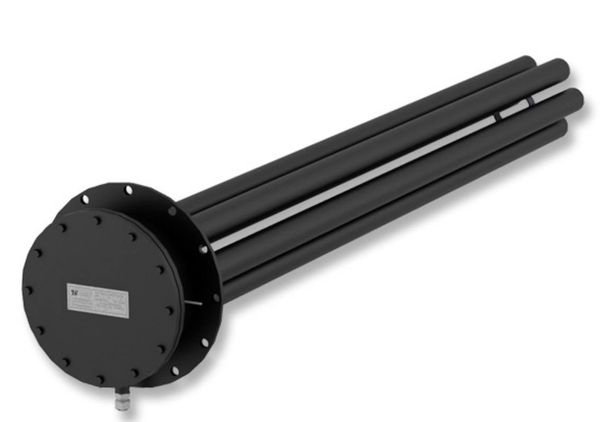

Собрали блок из нескольких трубчатых элементов по посадочным размерам штатного узла приточной установки.
Несколько трубчатых элементов в одном блоке под калорифер приточной системы. Заложили запас по нагрузке на трубку.

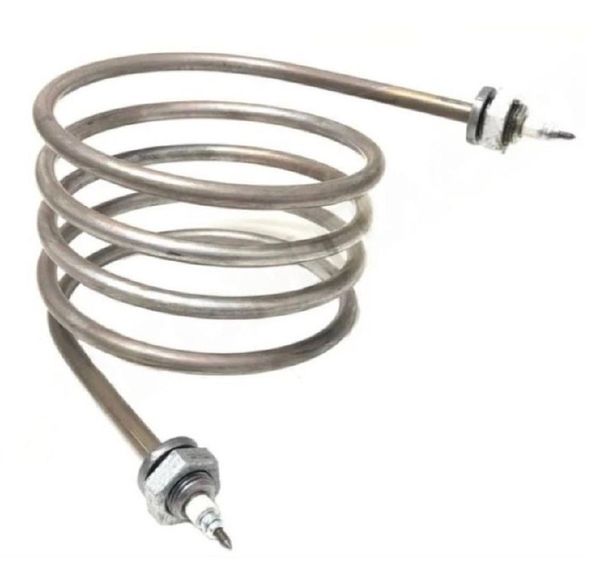

Спиральный элемент со штуцерами. Восстановили размеры по одному сохранившемуся ТЭН — чертежей у заказчика не осталось.

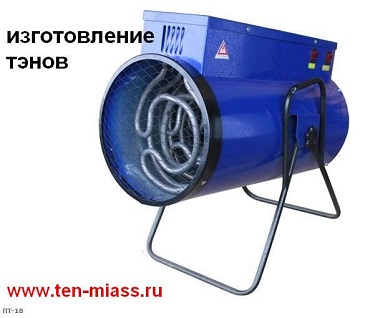

Нагреватель под мощную тепловую пушку с обдувом. Подбирали удельную нагрузку под ресурс.
Ниже четыре реальных обращения за воздушными нагревателями — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился за заменой воздушного ТЭН в калорифере: чертежа нет, есть сам прогоревший элемент. Прислал фото с замером. По образцу повторили W-образную форму — развёртка 216 см, радиус гиба 22 мм, 3,5 кВт, 220 В, ⌀12 мм, штуцер M18×1,5. Встал в калорифер без доработки посадки.

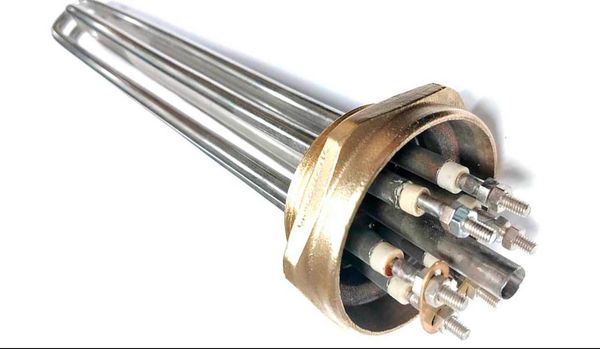

Задача по электрокалориферу приточной установки КЭВ-9: нужен блок из нескольких трубчатых элементов под штатные посадочные размеры. Прислал фото узла. Собрали блок под 380 В, заложили запас по нагрузке на трубку, чтобы держал непрерывный режим. Крепёж и выводы повторили под штатную раму.

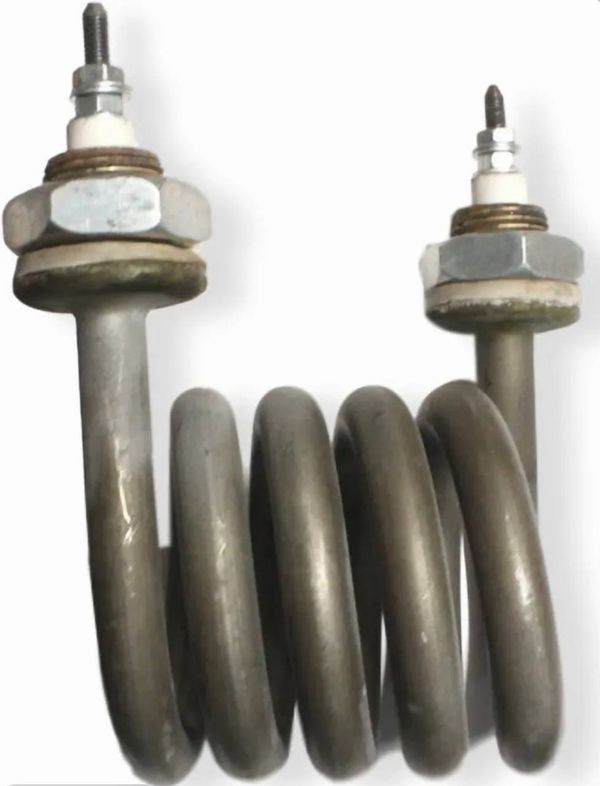

Обратились за ТЭН для калориферной установки СФО-7: чертежи потеряны, остался один рабочий элемент. Прислали его на замер. По образцу восстановили спиральную форму, диаметр укладки, шаг витка и посадку штуцеров. Изготовили комплект под замену — размеры совпали с сохранившимся один в один.
Ремонт мощной тепловой пушки: нагреватель сгорел, работает с принудительным обдувом. Прислал фото старого элемента. Подобрали удельную нагрузку на трубку под поток воздуха, чтобы на полной мощности не перегревалась, повторили форму и посадку под корпус пушки.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания.
Подбираем материал и форму, считаем цену и срок. Спорные места уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы выводы и гибы дошли целыми транспортной по РК.
«Привезли старый прогоревший ТЭН из калорифера, чертежей нет. Повторили по образцу точь-в-точь, встал на место. Забрали в Алматы транспортной.»
«Заказывали партию воздушных нагревателей для сушильных камер. Помогли выбрать нержавейку под влажность, объяснили почему. Работают уже второй сезон.»
«Нужен был один нестандартный ТЭН со штуцером, все отказывали из-за одной штуки. Здесь сделали без вопросов и быстро.»
«Считали мощность вместе, подсказали не брать с запасом лишнего. Цена вышла честная, паспорт приложили.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
