Делаем патронные нагреватели (ТЭНП) для локального нагрева металла: пресс-формы, штампы, экструдеры, литьевые машины, паяльное и упаковочное оборудование. По чертежу, образцу или маркировке, с точной посадкой по диаметру. От одной штуки, с паспортом и замером каждой партии.
Диаметр, длину, тип вывода и посадку подбираем под ваше отверстие в форме или плите. Ниже — типовые исполнения, но повторим и нестандарт по эскизу или образцу.

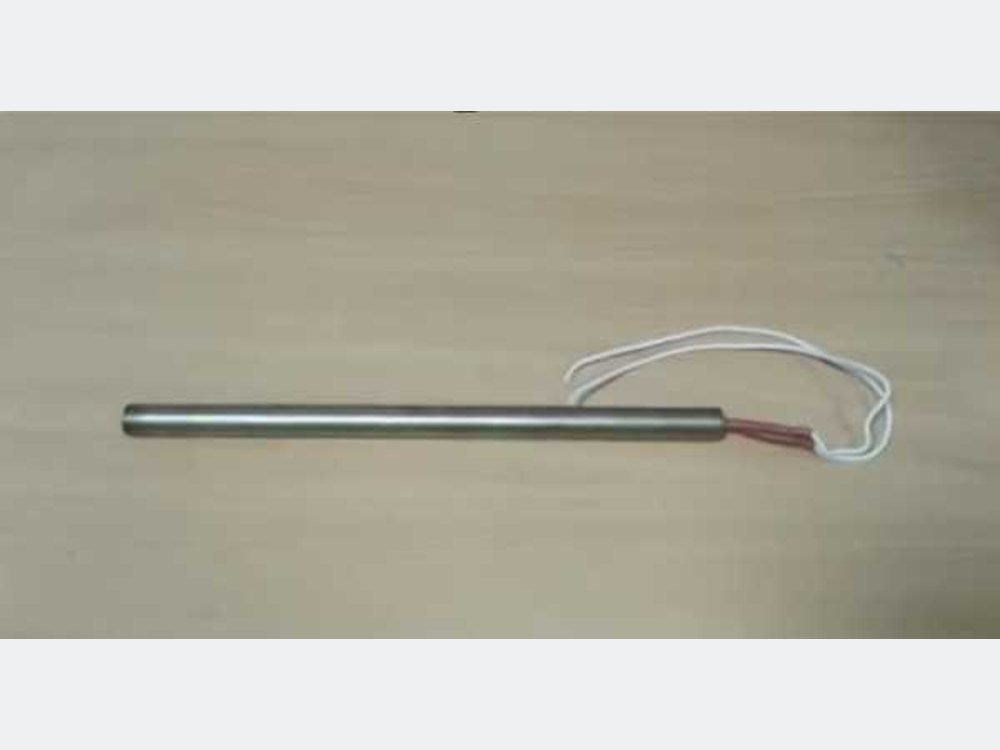

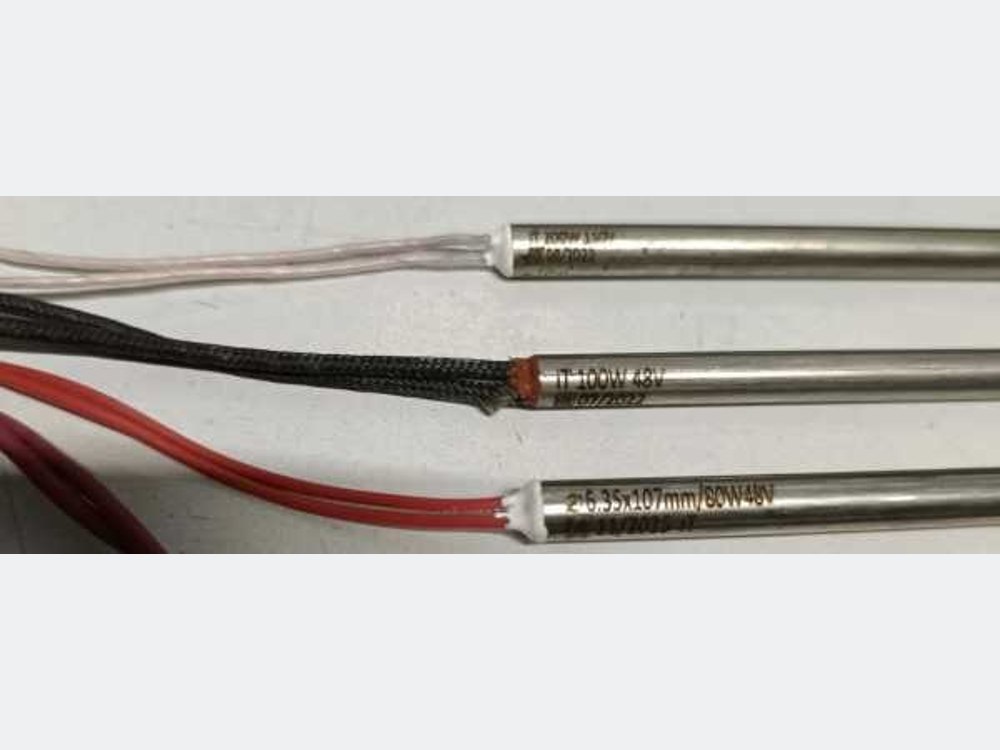

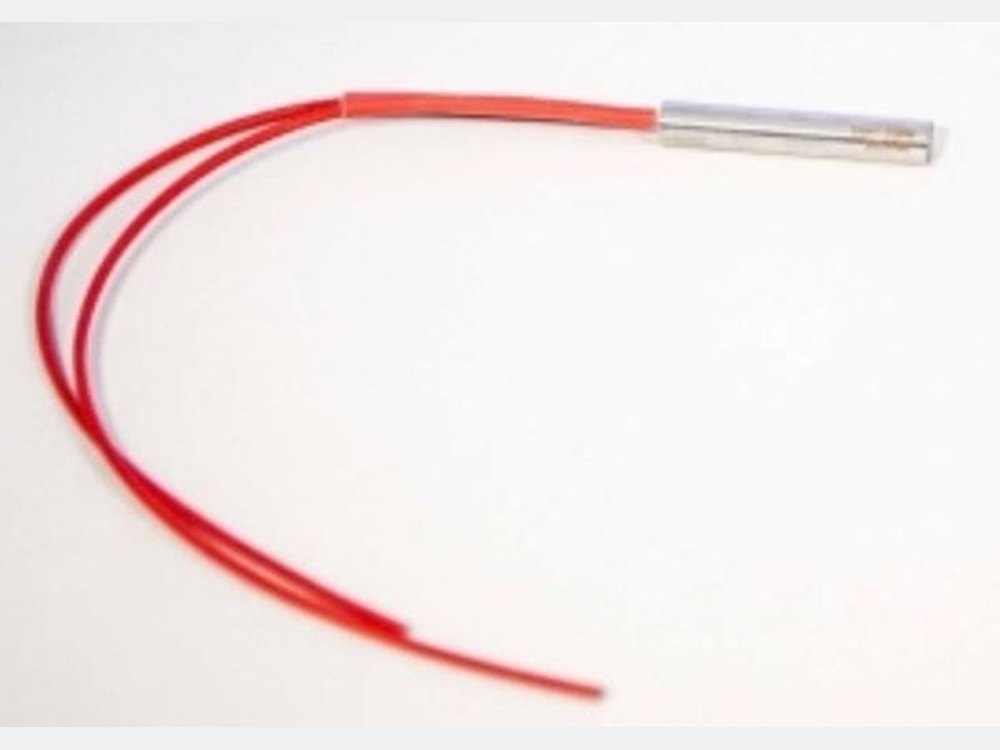

Провода в силиконовой изоляции из одного торца — их видно на фото. Заделка держит подтёки расплава и влагу, удобно разводить в тесном гнезде формы.

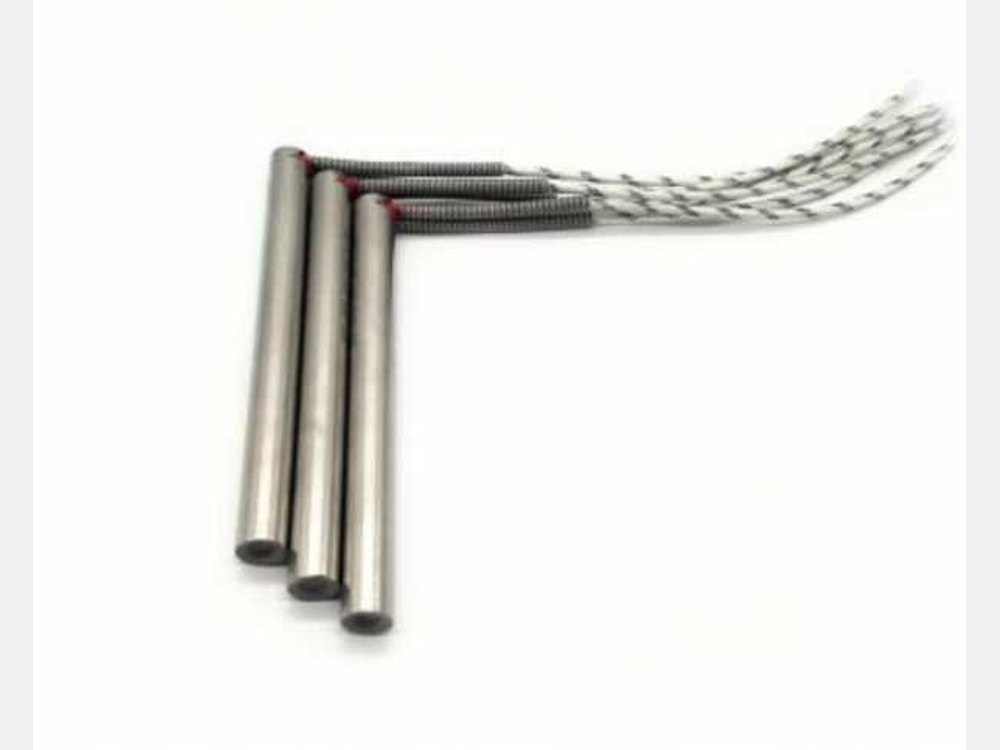

Набор одинаковых патронов, выводы в стальной оплётке выходят в одну сторону — под общую плиту или матрицу. Так набираем мощность блоком, когда одним патроном её не отдать.

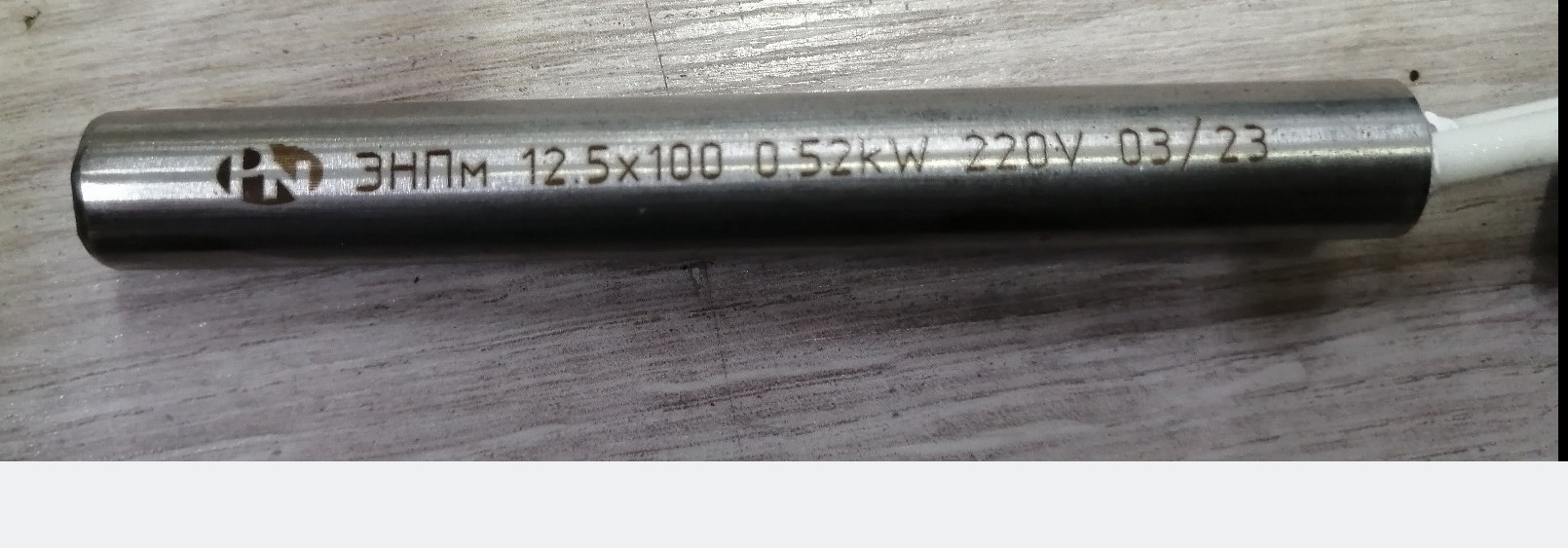

Выводы с одного торца, второй запаян. Ставится в высверленное отверстие плиты, куда подобраться можно только с одного края.

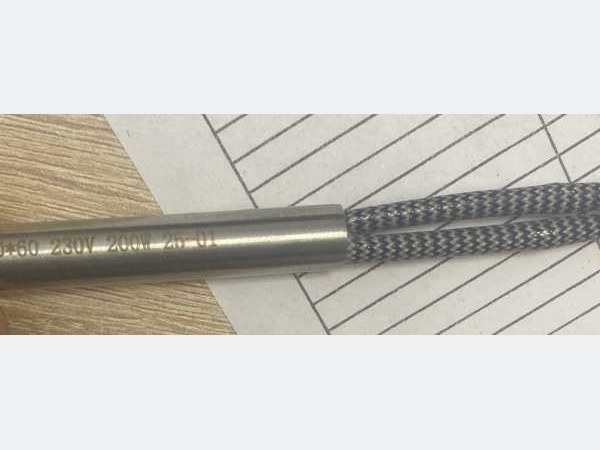

Тонкие патроны ⌀6–10 мм для датчиков, штампов и мелкой оснастки. Считаем удельную нагрузку, чтобы тонкая оболочка не села по центру.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Диаметр патрона | 4 – 32 мм | шаг 1 мм; посадочный держим до долей мм по h7 |
| Посадка по диаметру | h7 | под отверстие с натягом 0,02–0,05 мм |
| Мощность | 50 – 3000 Вт | на один патрон; сборкой — больше |
| Напряжение | 220 / 230 В | и под заказ 12–380 В |
| Длина патрона | 40 – 6000 мм | нагреваемая зона и холодный конец по чертежу |
| Удельная нагрузка | до 20–50 Вт/см² | подбираем под металл и теплоотвод |
| Вывод / крепление | гибкий провод, штырь, штуцер M8–M32 | с одного или двух концов |
| Рабочая t° на оболочке | до 450–700 °C | нержавейка — до 500, керамика — выше |
Внутри тонкой трубки — четыре слоя, и от каждого зависит, проработает патрон годы или сядет по центру за неделю. Разбираем изнутри наружу.
Греет проволока из нихрома NiCr 80/20 — сплав 80% никеля и 20% хрома. Навиваем её на керамический сердечник с равномерным шагом, чтобы тепло шло по всей длине, а не пиком в центре. Шаг витков считаем под нужную удельную нагрузку.
Спираль отделяем от оболочки миканитом (прессованной слюдой) и керамическими изоляторами. Они держат витки по оси, электрически изолируют спираль от трубки и терпят высокую температуру, не проводя ток. В патронных нагревателях ставим слюдо-керамическую изоляцию, а не порошковый периклаз: так стенка тоньше и точнее держится посадочный диаметр. Порошковая засыпка оксидом магния (MgO) идёт в трубчатые ТЭН.
Снаружи — бесшовная трубка: нержавейка AISI 304/321 до ~500 °C, жаропрочная сталь или Incoloy до ~650 °C, керамика до 700 °C и выше. Наружный диаметр держим по посадке h7, чтобы патрон входил в отверстие с натягом и отдавал тепло в металл.
С торца выводим контакт: гибкий провод в силиконе, штырь или резьбовой штуцер. Место выхода герметизируем, чтобы расплав и влага не доходили до спирали. Второй торец у одноконцевого патрона запаиваем наглухо.
Диаметр идём от 4 до 32 мм шагом в миллиметр, посадочный подгоняем до долей миллиметра под ваше отверстие. Ниже — частые комбинации под пресс-формы, штампы и упаковку. Ваш размер повторим и вне таблицы, от одной штуки.
| Диаметр | Длина | Мощность | Напряжение |
|---|---|---|---|
| ⌀4 мм | 80 мм | 80 Вт | 220 В |
| ⌀6,5 мм | 100 мм | 150 Вт | 220 В |
| ⌀8 мм | 150 мм | 250 Вт | 220 В |
| ⌀8 мм | 710 мм | 1500 Вт | 230 В |
| ⌀10 мм | 200 мм | 350 Вт | 220 В |
| ⌀12,5 мм | 100 мм | 400 Вт | 220 В |
| ⌀12,5 мм | 200 мм | 630 Вт | 220 В |
| ⌀16 мм | 200 мм | 1000 Вт | 220 В |
| ⌀20 мм | 250 мм | 2000 Вт | 220 В |
| ⌀25 мм | 300 мм | 2500 Вт | 220 В |
| ⌀32 мм | 400 мм | 3000 Вт | 220 / 380 В |
Полный диапазон под заказ: диаметр 4–32 мм шагом 1 мм, длина 40–6000 мм, мощность 50–3000 Вт и выше, напряжение 12–380 В. Длинные тонкие патроны и нестандартный диаметр — обычная для нас работа. Цену считаем под конкретные параметры и тираж, пришлите размер — вернёмся со стоимостью и сроком.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы патронного ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Плохой контакт со стенкой = перегрев спирали и обрыв. Держим диаметр по h7, подбираем натяг под ваш зазор — тепло уходит в металл, а не копится внутри.
Слишком высокая удельная нагрузка на оболочку для вашего теплоотвода. Снижаем Вт/см², распределяем спираль по длине — центр перестаёт «садиться».
До 700 °C на оболочке ставим керамику или жаропрочную сталь и внутреннюю заделку. Для металла форм и матриц — обычное дело.
Заделка IP67 с силиконовыми проводами и герметичный торец — подтёки расплава и влага не доходят до спирали.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

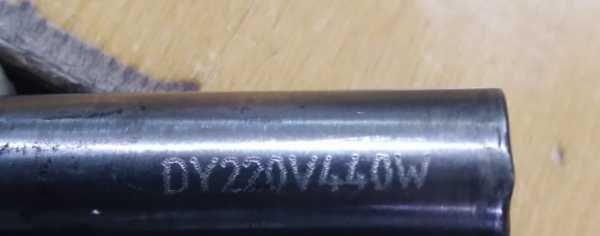

На фото — реальный патрон с заводским клеймом DY220V440W, выбитым прямо на трубке. У импортных патронов в клеймо выносят только напряжение и мощность, а диаметр и длину мы снимаем замером или с вашего образца. После замера переводим в обозначение по ГОСТ 13268-88.
В отечественном клейме, в отличие от импортного, диаметр и длину уже пишут — читается почти как обозначение по ГОСТ 13268-88. Дайте любую из форм записи — импортную DY…V…W или кириллическую ЭНПМ… — или просто сгоревший образец: восстановим геометрию и повторим патрон один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

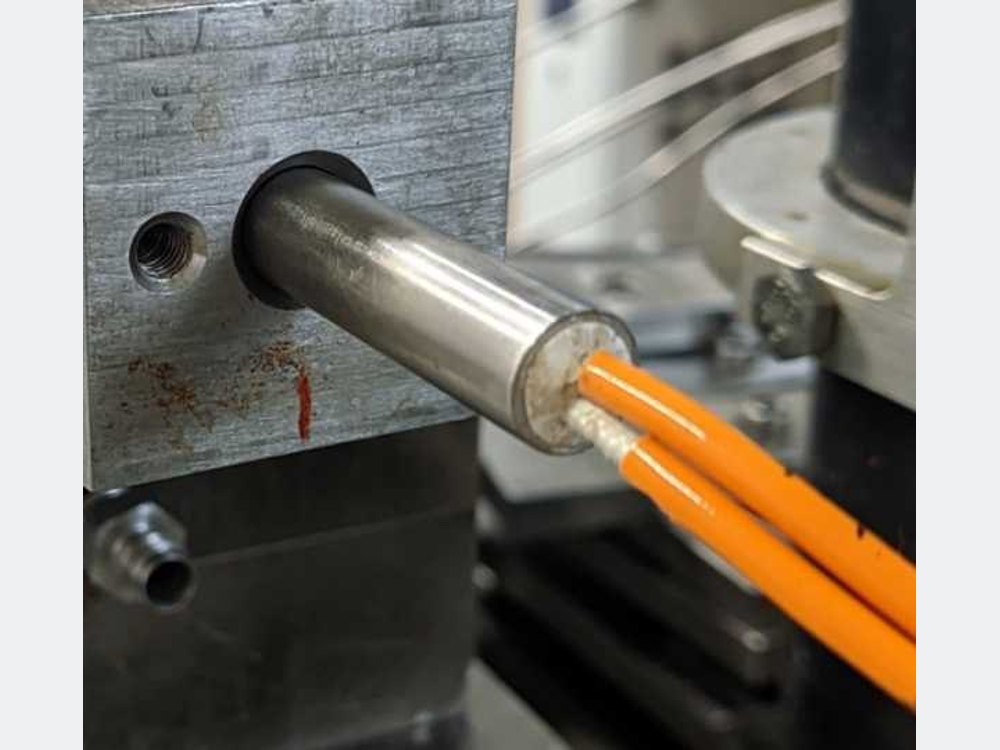

Одноконцевой патрон в металлический блок пресс-формы термопластавтомата. Диаметр 30 мм, нагреваемая зона 295 мм. Оранжевые выводы с одной стороны под разводку в узком гнезде.
Локальный прогрев зоны термосклейки и планки запайки. Ставили в калиброванное отверстие корпуса печи с натягом — равномерный прогрев по длине и быстрый выход на режим.

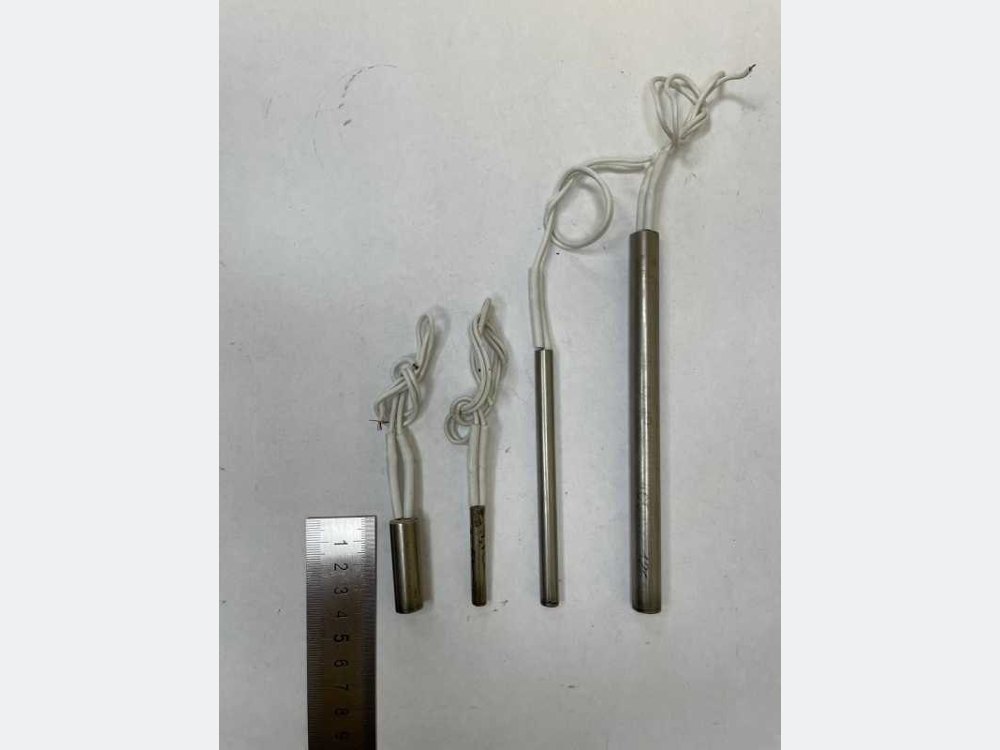

Патроны в гнёзда сварочных губок и пуансонов машины контактной сварки. Прогрев массивного металла до 600–700 °C, посадка в отверстие на 0,05–0,1 мм меньше патрона.
Нагрев узла дозатора, чтобы пастообразный продукт не густел. Нержавеющая оболочка под пищевое производство, выводы в термостойкой изоляции.
Тонкий длинный патрон под матрицу горячего прессования. Внутренняя заделка выводов, латунные гайки, силиконовый кабель метром — повторяли по артикулу оборудования.

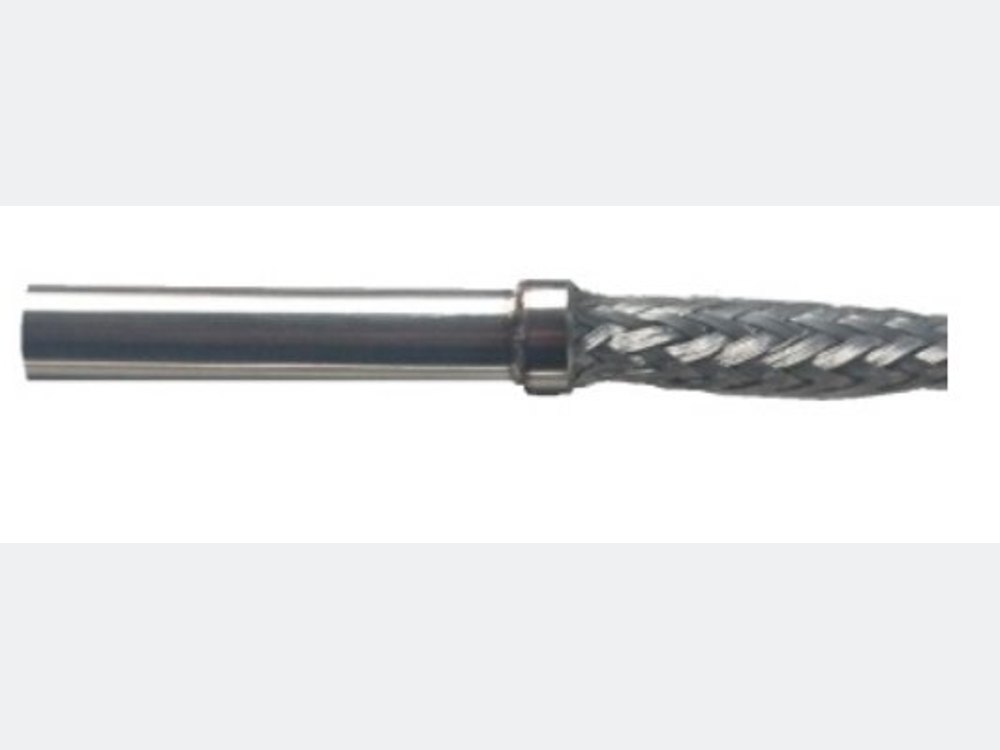

В гильзу пресс-формы для литья пластмасс, посадка в отверстие 16,1–16,2 мм. Запаянный торец, выводы с одной стороны, удельная нагрузка под ресурс.
Ниже четыре реальных обращения за патронными ТЭН — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку не публикуем без согласия клиента. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.

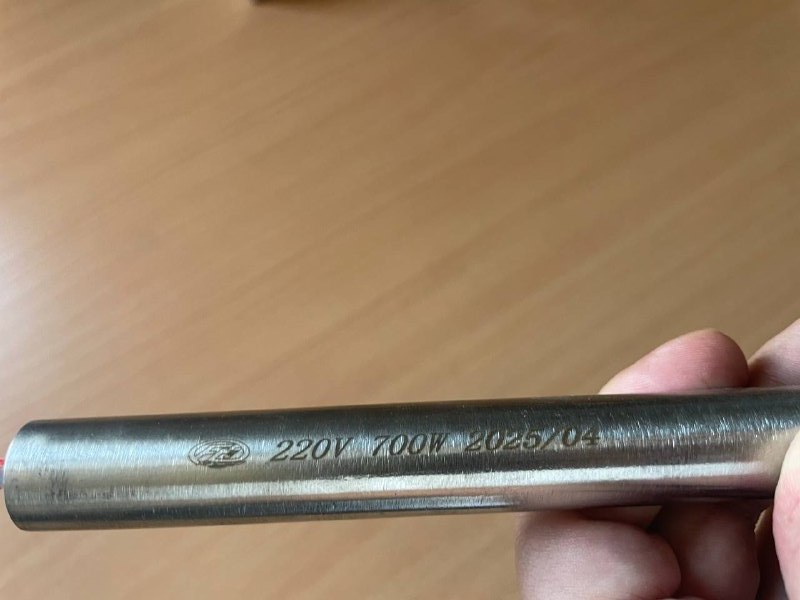

Заказчик написал коротко: «На заказ тэны патронные делаете? Сами производите?» Нужны патроны в термонож, оборудование китайское. По фото и замерам определили: ТЭН 220 В, 700 Вт, диаметр около 16 мм, длина 190 мм. Рабочая температура ножа 400–500 °C, нож подвижный — важно выдержать распределение спирали, чтобы торец не перегревался. Партию берём любую, делаем и от одной штуки.

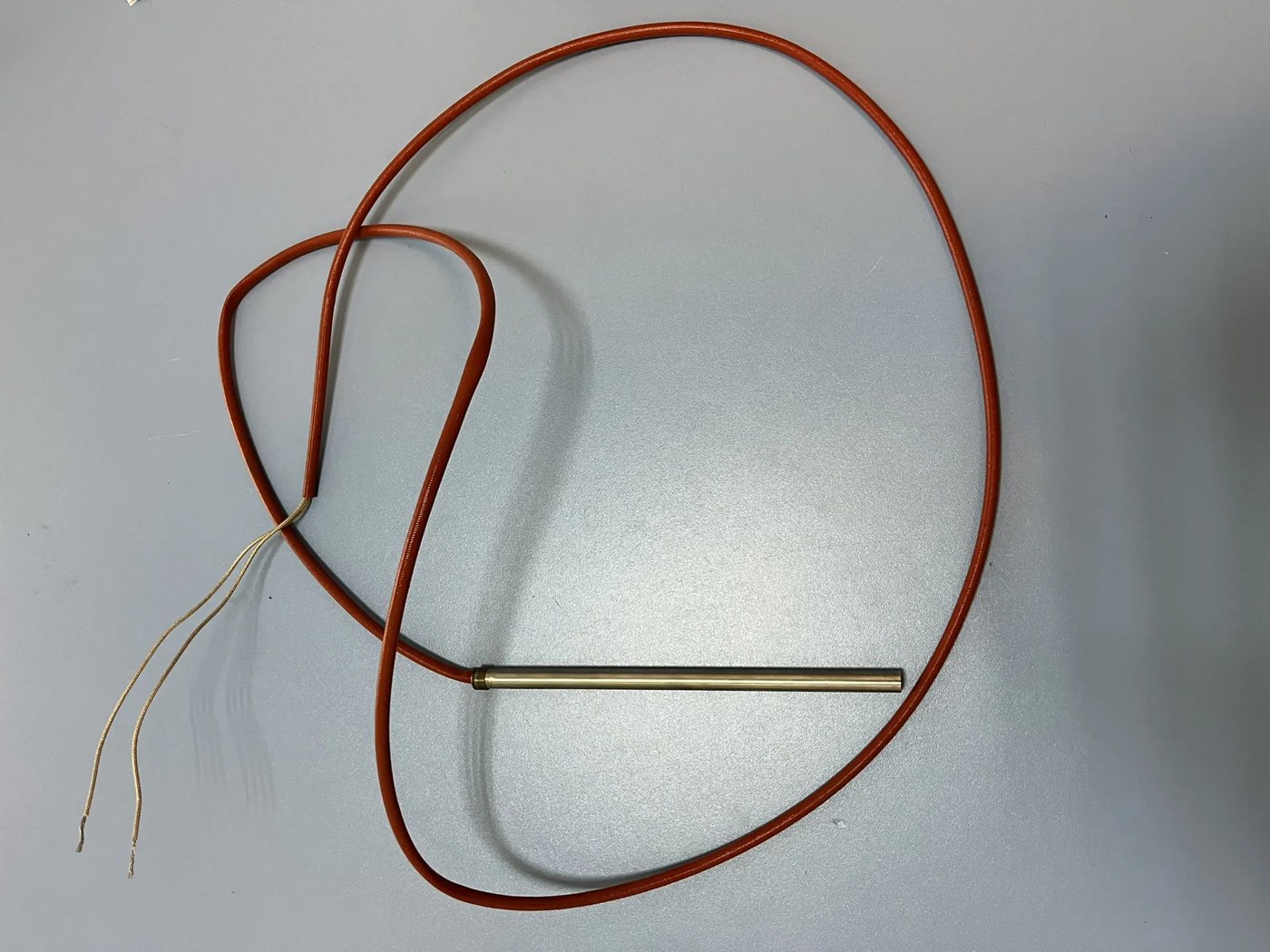

Обратились с конкретным запросом: патронный ТЭН 220 В, 350 Вт, размер 10×200 мм. Прислали фото места установки — по нему технолог подобрал длину провода и тип вывода, чтобы патрон сел в узел без переделки. Подтвердили: изготовим точно под этот размер.

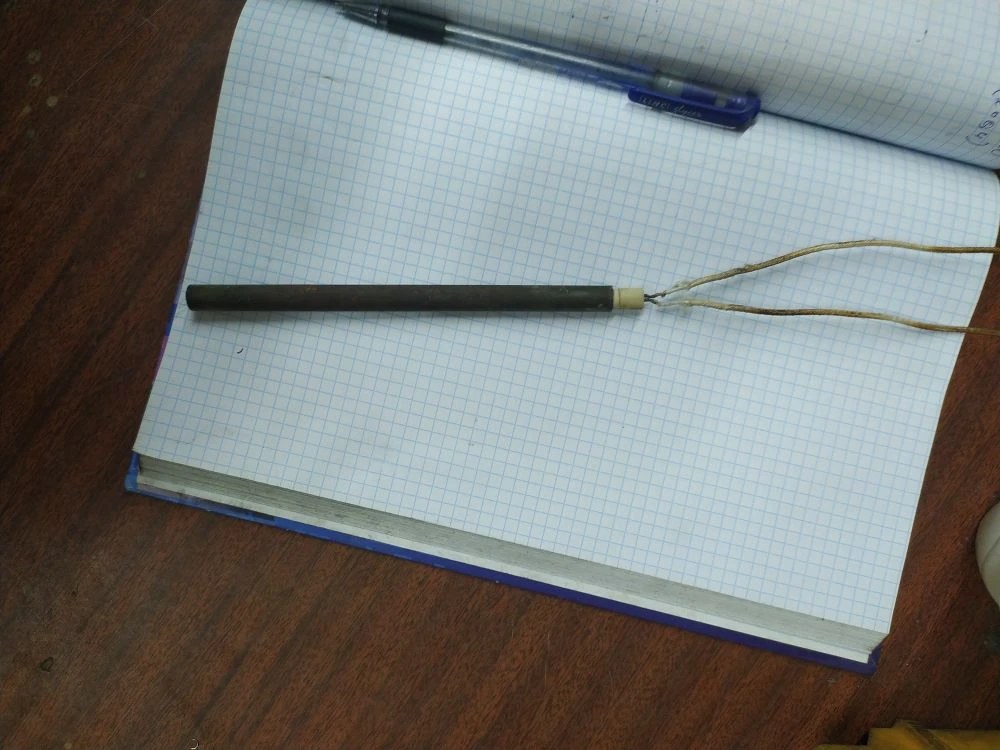

Пришла заявка с точным ТЗ: патронный ТЭН d10×150 мм, 150 Вт, 220 В, термостойкие выводы 300 мм. По фото и размерам сверили конструкцию с образцом, просчитали изготовление в обычном и ускоренном порядке. Тип выводов и посадка совпали — делаем один в один.

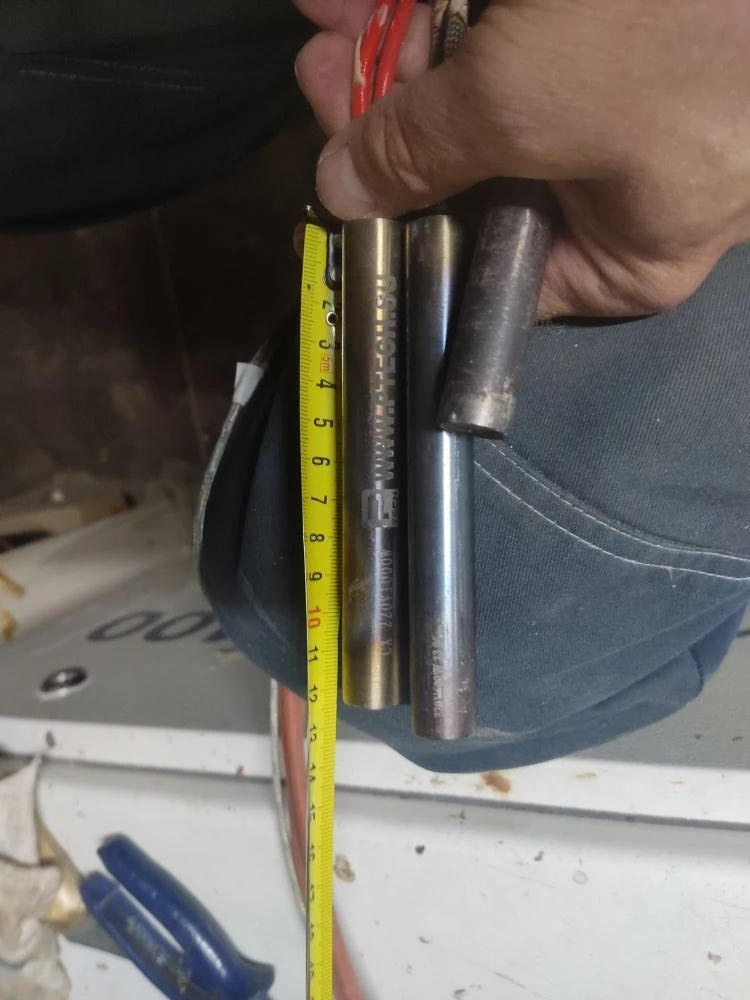

Прислал фото своих патронов прямо с замером: ТЭН ⌀16 мм, 220 В, 600 Вт — длиной 120 мм и 165 мм. Такие короткие патроны малым количеством серийно никто не держит, а мы делаем ровно под размер. Восстановили геометрию по образцу и подтвердили изготовление под конкретную длину.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит диаметра, длины, мощности и напряжения.
Подбираем материал, удельную нагрузку и посадку, считаем цену и срок. Спорные места уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ТОО, ИП или оформляем оплату от физлица.
Изготавливаем, держим посадочный диаметр по h7, проверяем сопротивление и мощность каждого патрона.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого патрона.
Держим наружный диаметр по h7 — патрон входит в отверстие с расчётным натягом.
Пакуем так, чтобы выводы и оболочка дошли целыми транспортной по РК.
«Прежние патроны болтались в отверстиях и горели по центру. Здесь подобрали посадку по диаметру, натяг рассчитали — стоят уже полгода без замен. Забрали в Алматы транспортной.»
«Заказывали патроны ⌀16 под пресс-форму. Помогли выбрать удельную нагрузку, объяснили почему не брать выше. Паспорт приложили, замер сделали.»
«Нужен был один патрон со штуцером и термопарой, все отказывали из-за одной штуки. Тут сделали без вопросов и быстро.»

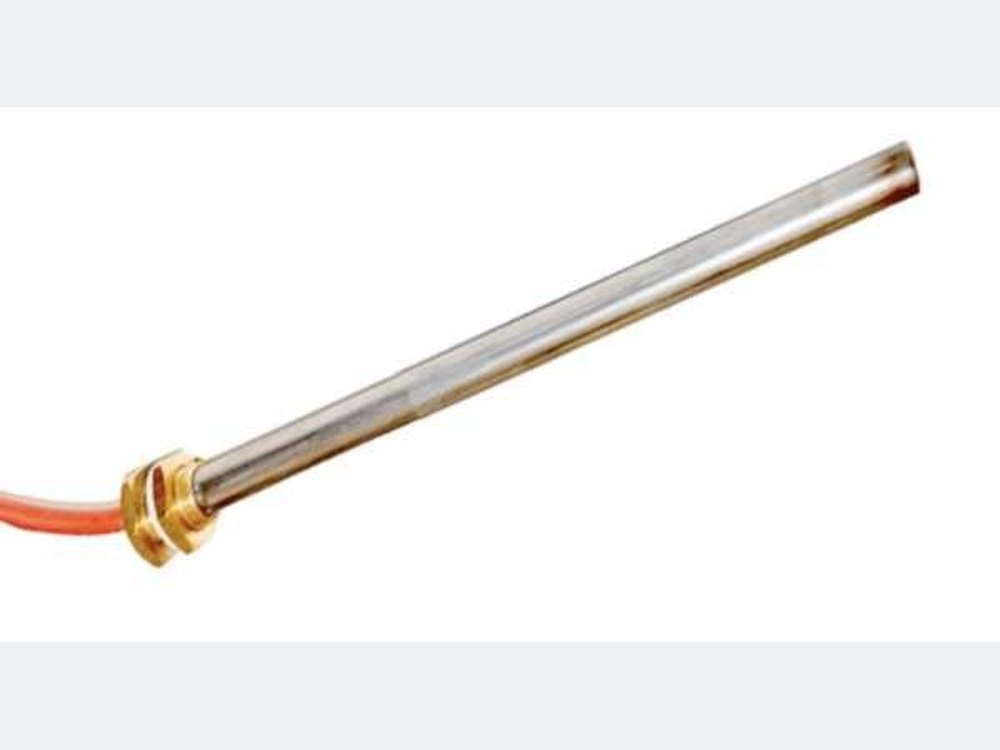

«Повторили длинный патрон 8×710 по артикулу оборудования, чертежа у меня не было. Геометрию и мощность выдержали точь-в-точь.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
