Делаем трубчатые нагреватели с оребрением — стальная лента, навитая спиралью на трубку, увеличивает площадь теплоотдачи в воздух в 8–10 раз. По чертежу, образцу или одной маркировке, от штуки до серии, с паспортом и замером каждого элемента.
Форму гиба, длину оребрения и шаг ленты подбираем под калорифер, завесу или сушку. Ниже — типовые исполнения, повторим и нестандарт по вашему эскизу.

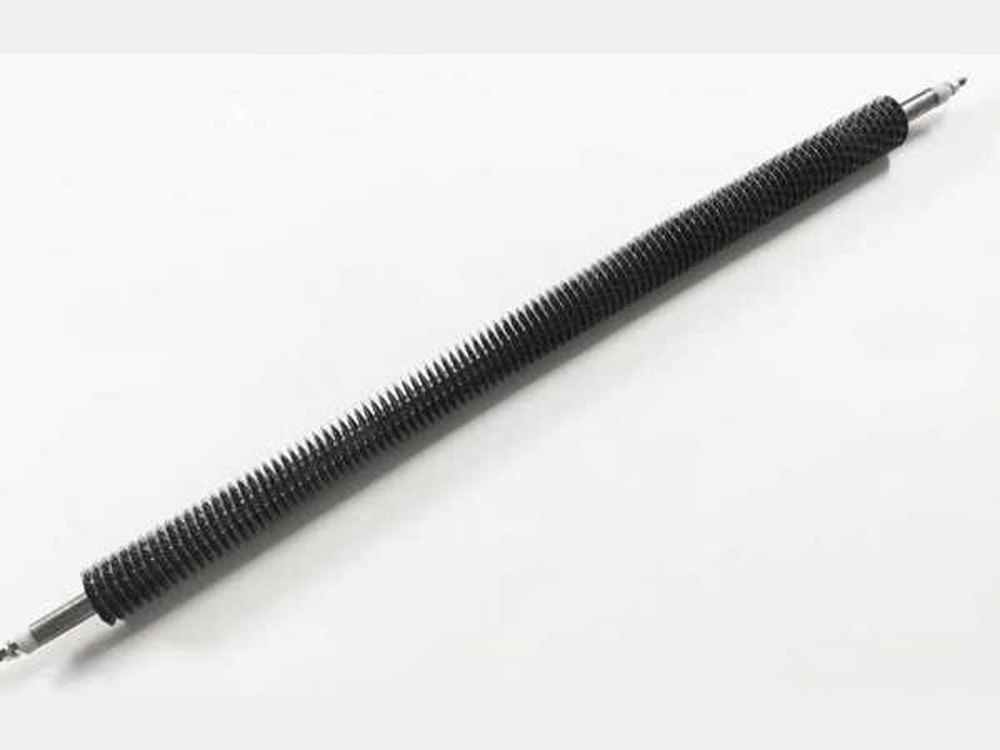

Самое ходовое исполнение для калориферов, пушек и воздуховодов. Лента навита спиралью по всей трубке, легко встаёт в канал.

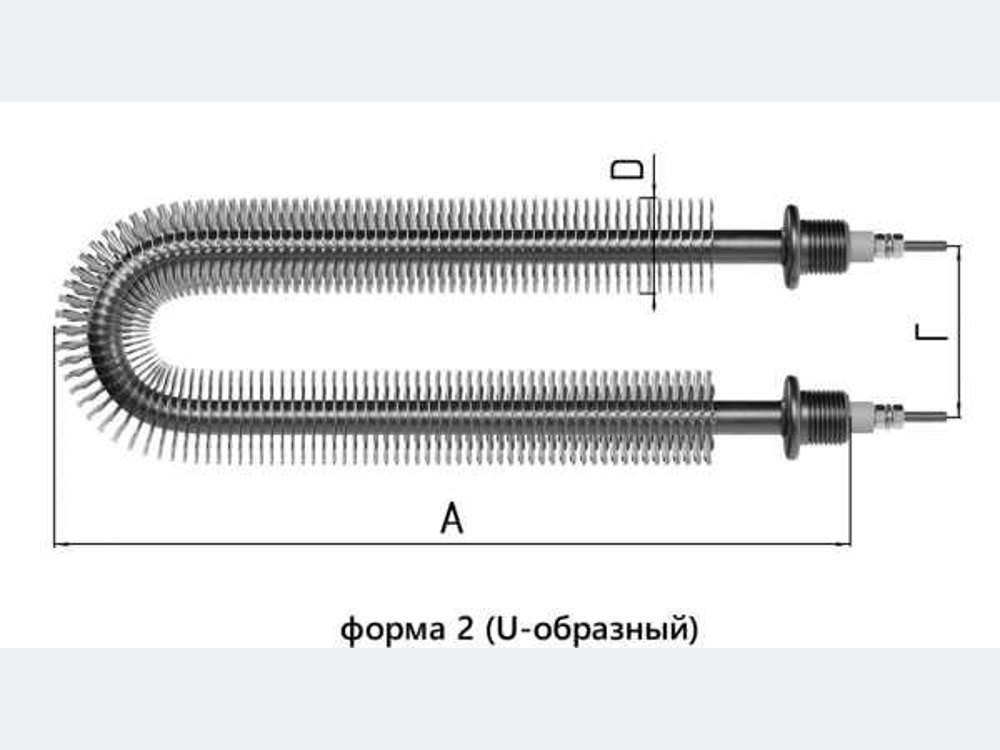

Два вывода с одной стороны — под фланцевые калориферы, тепловые завесы, приточные установки. Компактнее по длине корпуса.

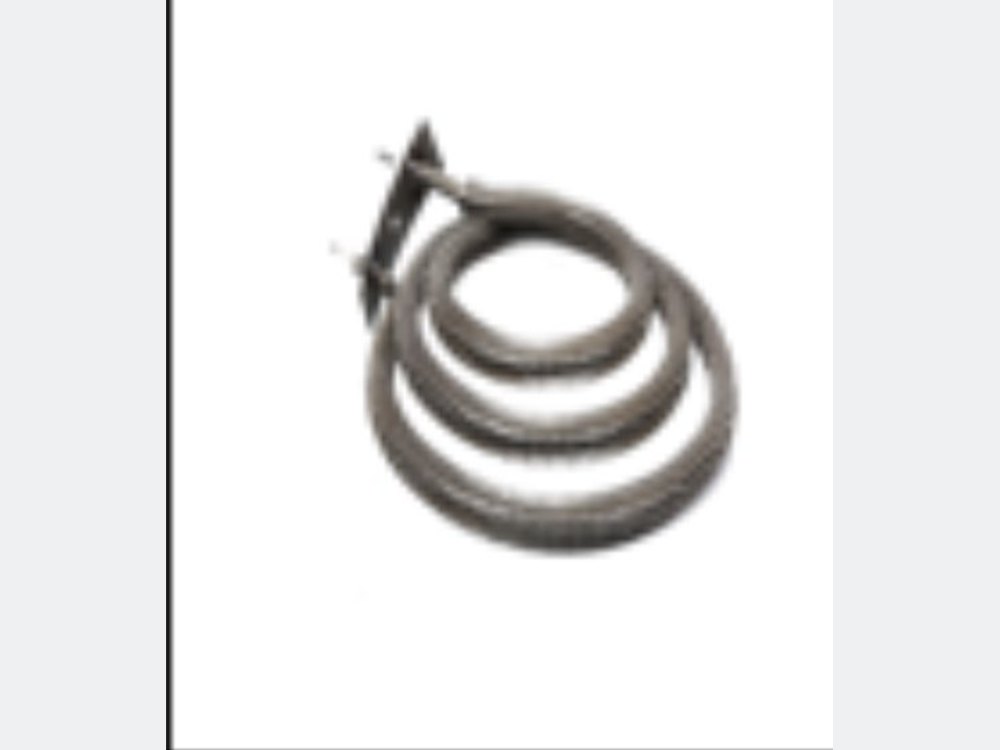

Плоская спираль в несколько витков под круглый корпус калорифера (например ЭК-36П) и конвекционные печи.

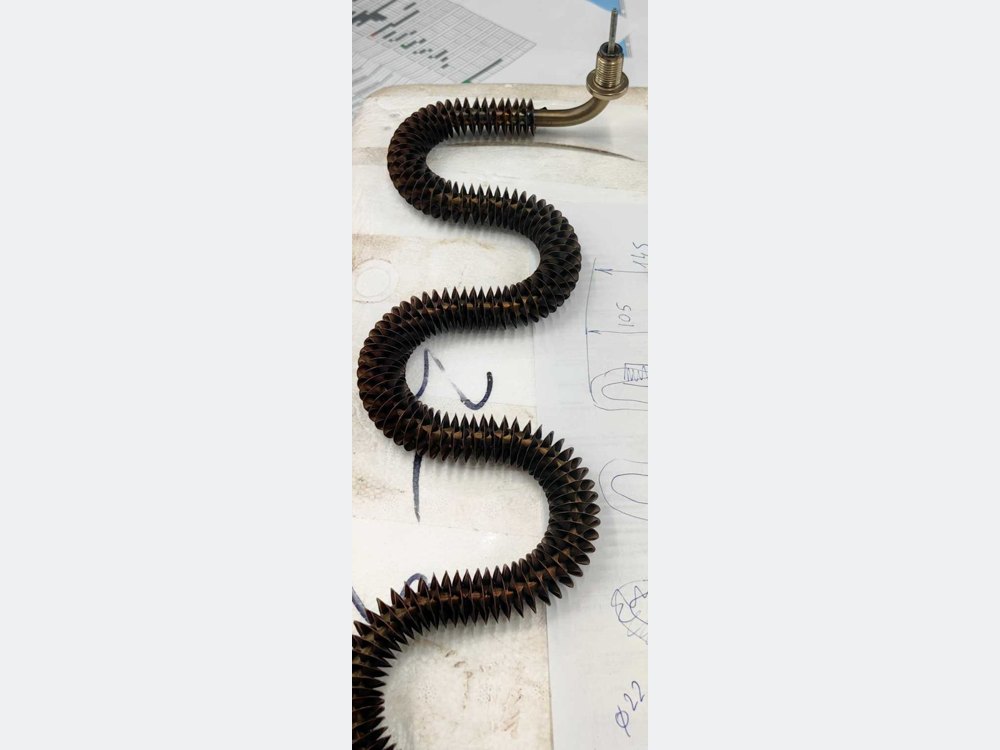

С резьбовым штуцером под герметичную посадку в узел — КЭВ, СФО, приточные системы с электрокалорифером.

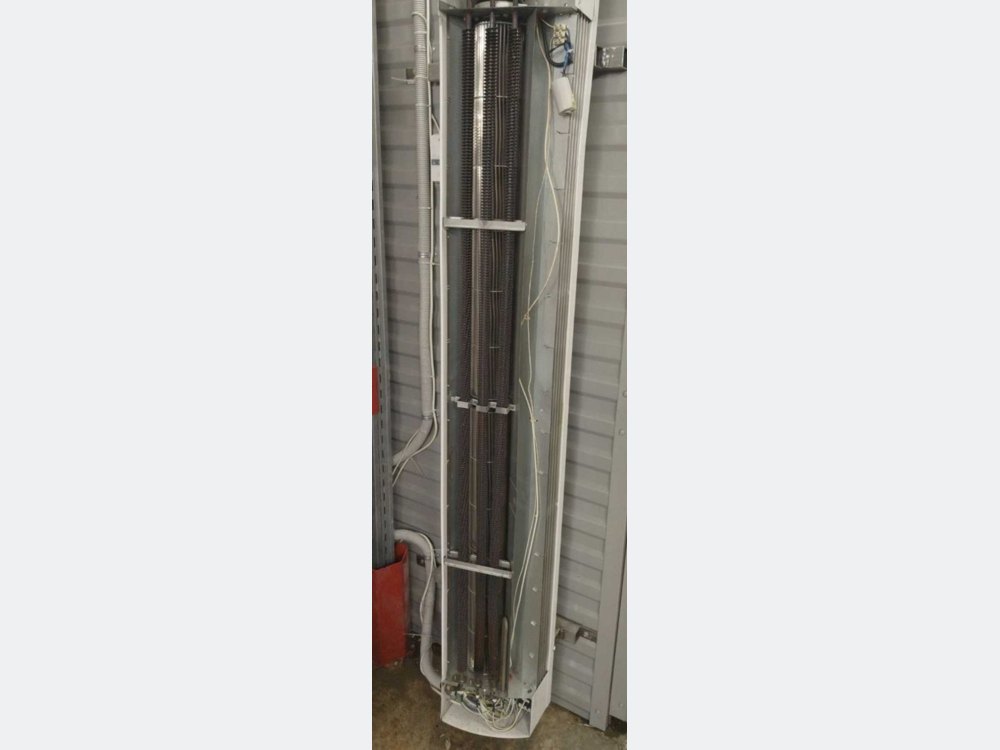

Несколько оребрённых элементов на общей раме — набираем 9–15 кВт для завес и калориферов приточной вентиляции.

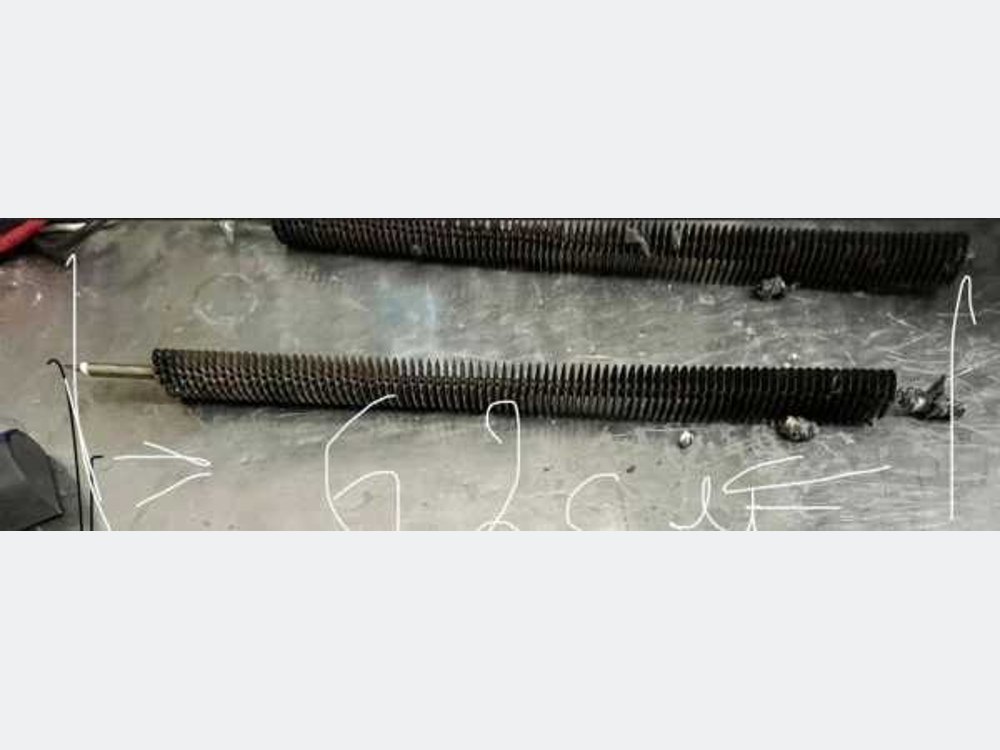

Прямой оребрённый под колонную или горизонтальную завесу. Считаем длину под ширину проёма и скорость обдува.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,5 – 8 кВт | на один элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 12–110 В |
| Диаметр трубки | 8, 10, 13, 16 мм | ходовые; оребрение до ⌀30–40 мм |
| Развёрнутая длина | до 6 м | ограничена только логистикой |
| Форма | прямой, U, W, кольцо | и по вашему чертежу |
| Материал оболочки | углерод. сталь, нержавейка, жаропрочная | подбираем под температуру и среду |
| Оребрение | стальная гофролента, шаг R20–R40 | под скорость обдува |
| Вывод / штуцер | шпилька, штуцер G1/2, резьба М6–М18 | под посадочное место |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы оребрённого ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Оребрение работает только на потоке — при скорости ниже 6 м/с снижаем удельную нагрузку и увеличиваем поверхность, чтобы лента не перегревалась и не отгорала от трубки.
Нержавеющая оболочка и лента одного материала (чтобы не расходились по тепловому расширению), герметизация выводов — влага не идёт на спираль.
Собираем нужную мощность в U- или кольцевую форму с малым радиусом гиба — та же теплоотдача на меньшей длине корпуса.
Повторяем 1:1 по образцу или маркировке, подгоняем штуцер и присоединение под ваше посадочное место без переделки калорифера.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

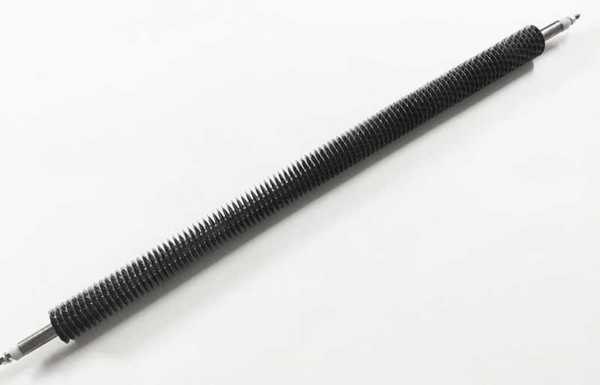

Это реальный оребрённый ТЭН из нашего каталога: трубка ⌀13 мм, накатная стальная лента шириной 20 мм, внешний диаметр по оребрению 33 мм, мощность 2,0 кВт при 220 В. Букву «Ф1» в конце добавляют под тип заделки/фланца. Форму гиба в маркировку по ГОСТ не вносят — её задают чертежом или образцом. У этого элемента форма прямая, но по такой же маркировке сделаем U-, W-образный или кольцевой, как встанет в ваш калорифер.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

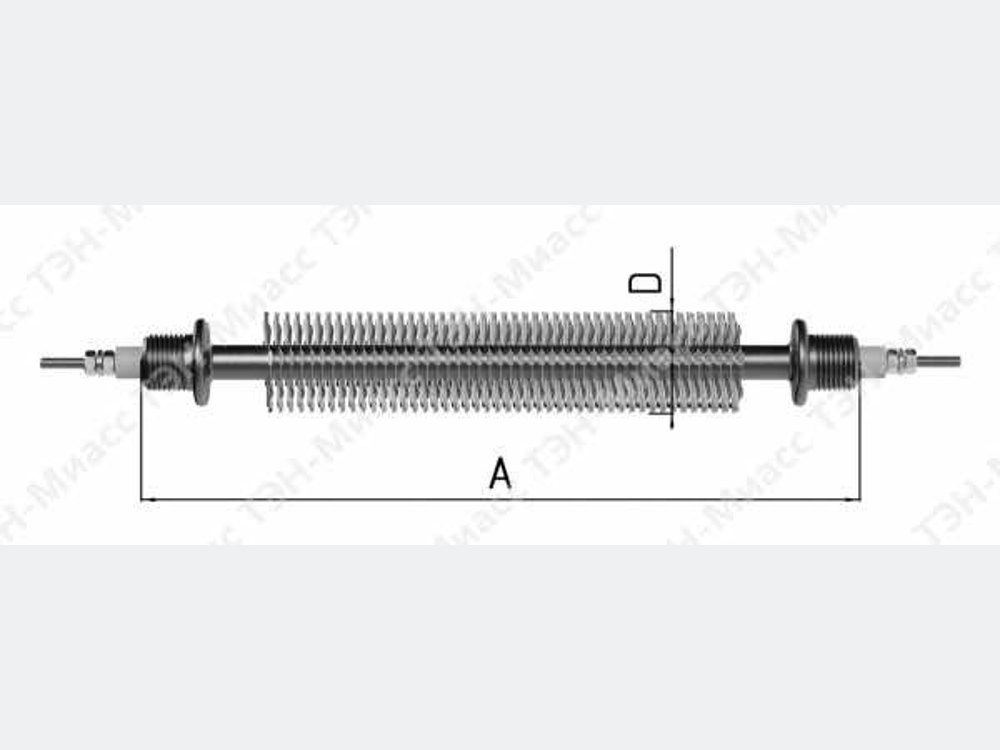

Прямой, оребрение до ⌀33 мм, лента 0,3 мм. Двухконцевое исполнение под обдув от 6 м/с — снизили ваттную нагрузку в 2–2,5 раза против гладкого ТЭНа.

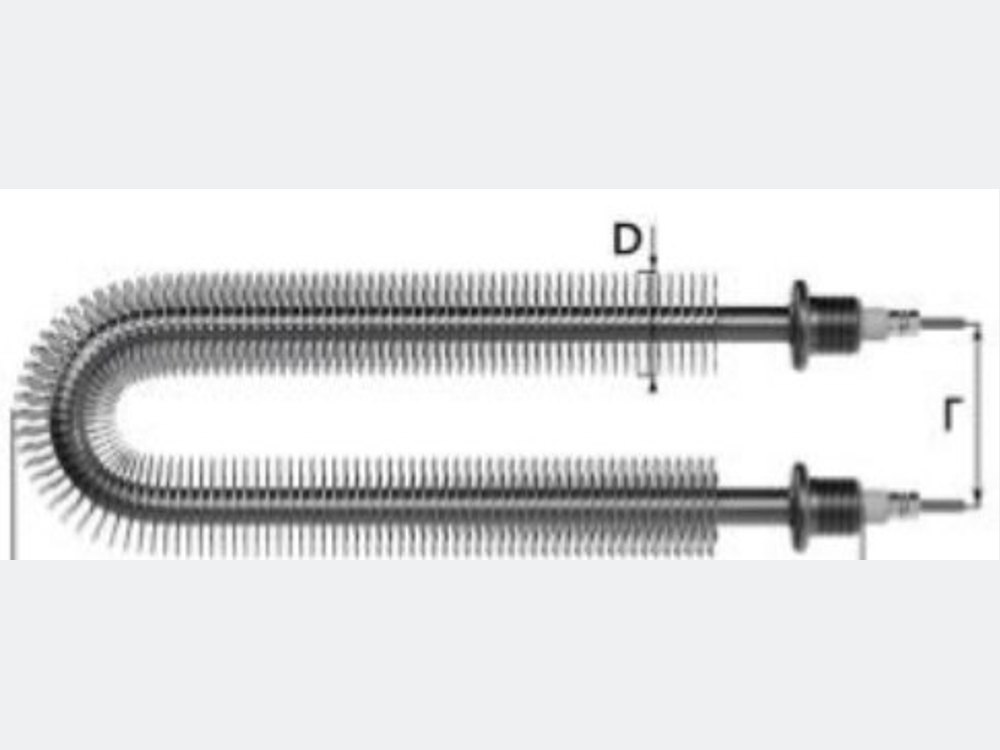

U-образный под приточный воздухонагреватель. Нержавеющая оболочка с прижимным фланцем — ставили в узел нагрева сушильной камеры.

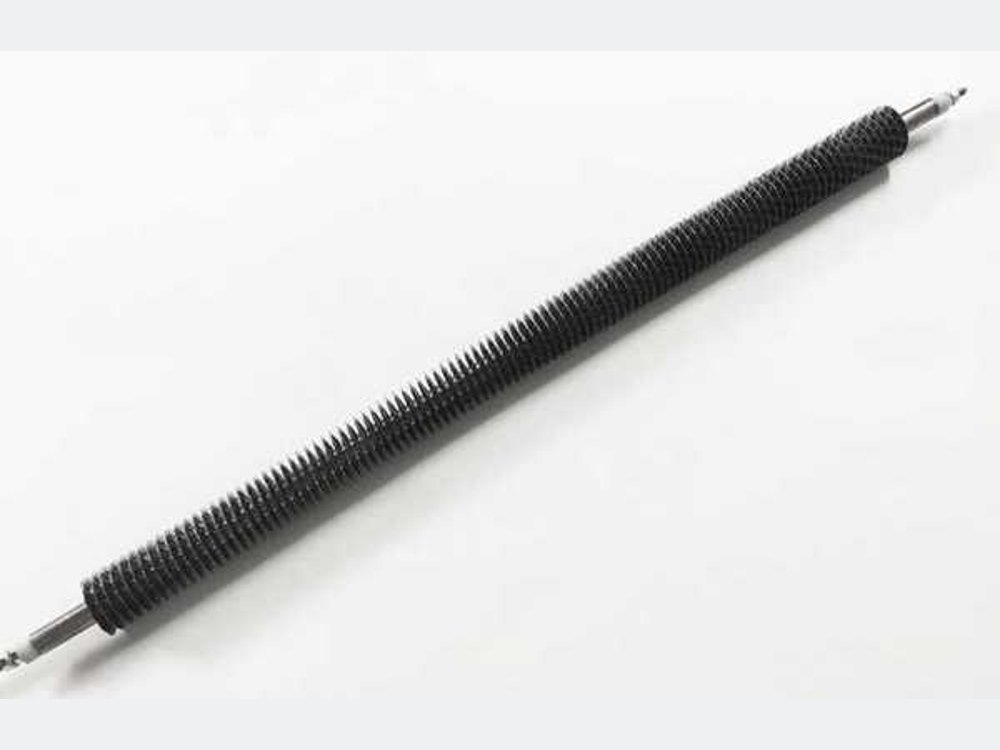

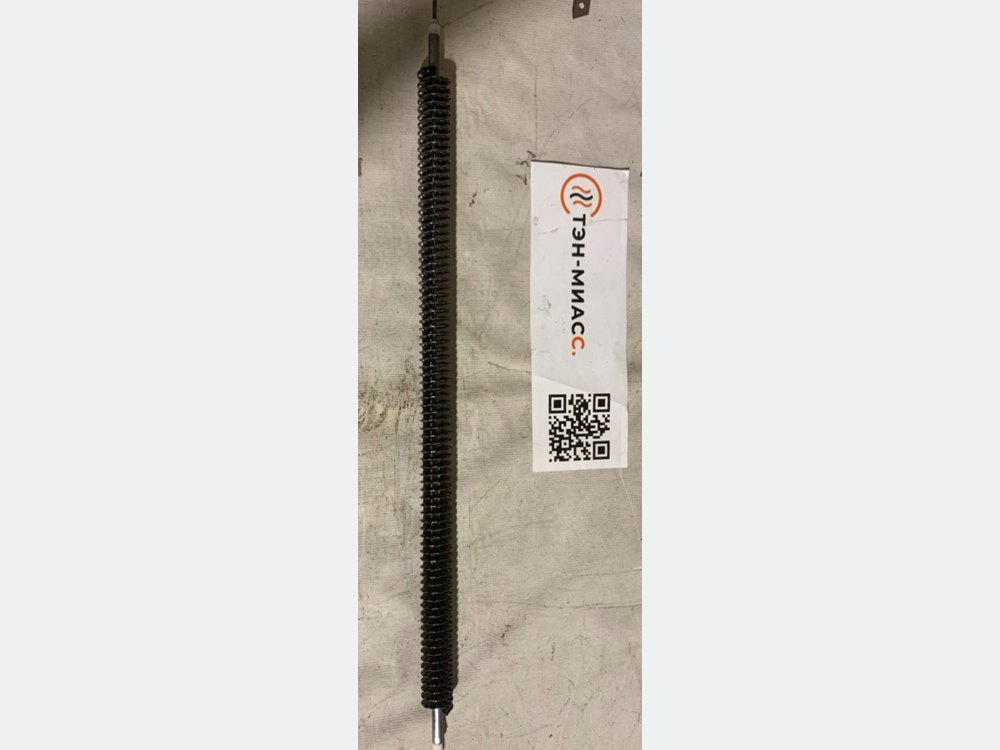

Прямой, шаг оребрения R36, штуцер под герметичную посадку в тепловую пушку. Повторяли по одному сохранившемуся образцу.
U-образный, развёртка 80 см, оребрение снижает температуру оболочки. Ставили в конвейерную сушку и камеру полимеризации.

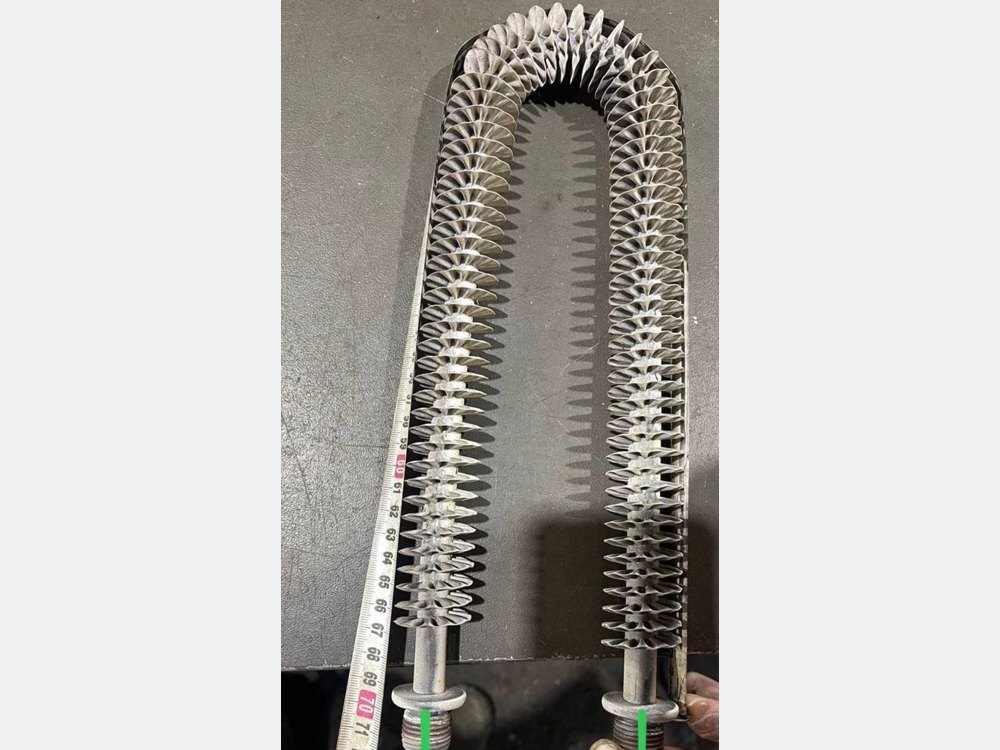

Оребрённый U-образный в воздушный канал покрасочной камеры — быстрый равномерный прогрев потока перед зоной полимеризации порошка.

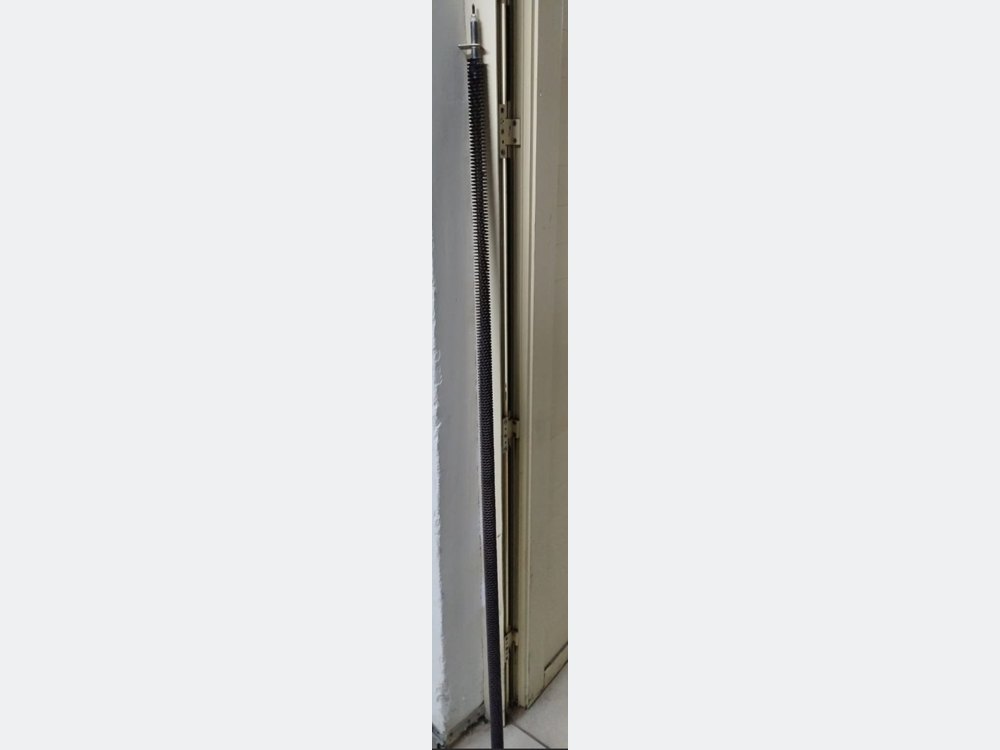

Длинный прямой элемент под воздухонагреватель и тепловентилятор. Считали оребрение под поток 2–5 м/с, чтобы держать ресурс.
Ниже четыре реальных обращения за оребрёнными ТЭН — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку не публикуем без согласия клиента. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.

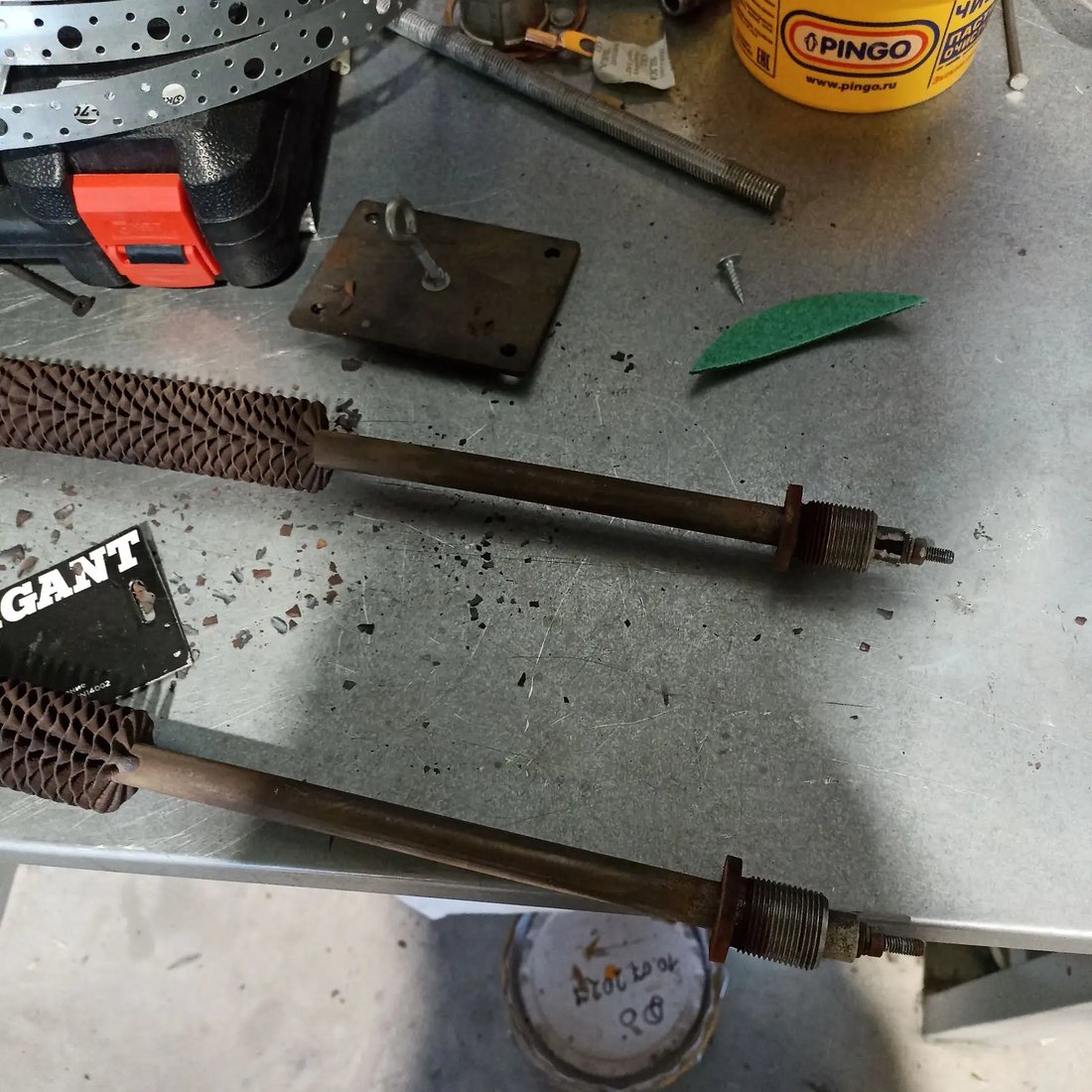

Обратился с запросом на оребрённые ТЭНы формы Ф2, вся партия 50 штук, первые 24 нужны срочно. Прислал фото образца прямо с замерами: труба 13 мм, развёрнутая длина 238,5 см, мощность 1500 Вт, сопротивление 36 Ом, питание 380 В. По снимкам уточнили холодную часть и длину резьбы заделки (вышло 18 мм) — свели геометрию под изготовление один в один.

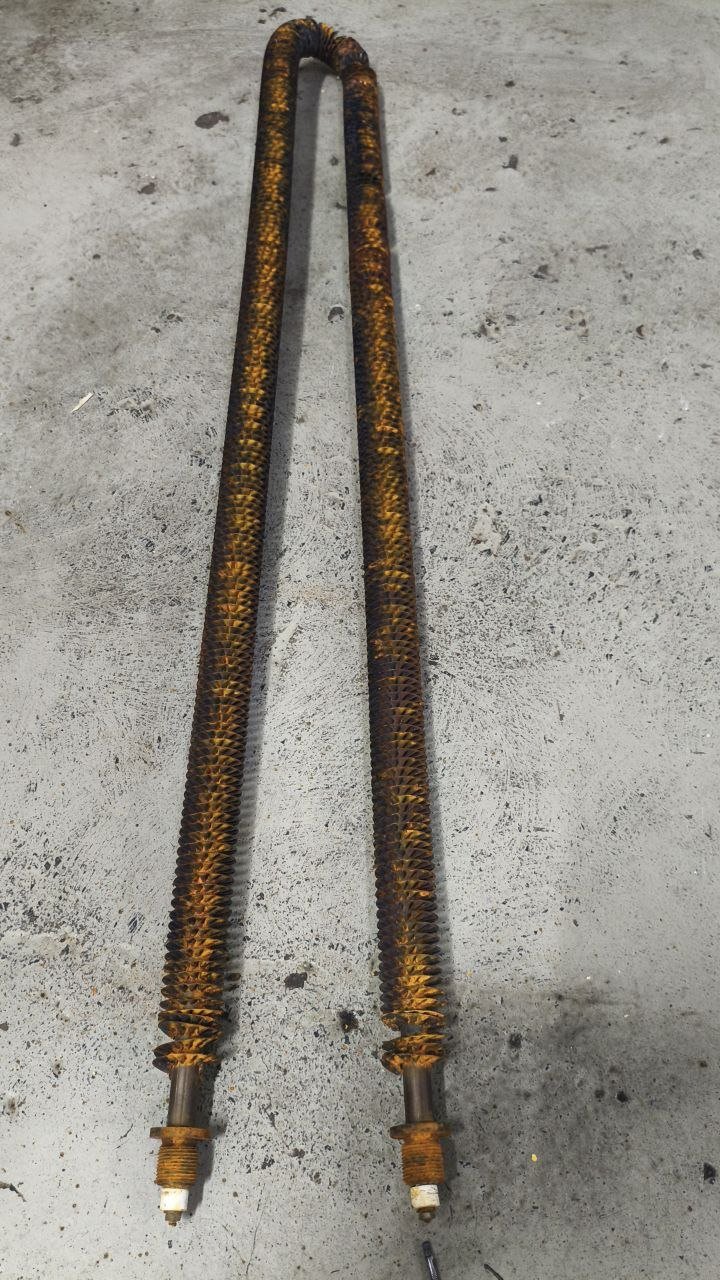

Написал в Telegram: нужны воздушные оребрённые ТЭНы на 4–5 кВт, длиной 100 см, прямые, с переходной шпилькой на М10, всего 25 штук. Прислал три фото своих образцов — по ним подтвердили форму, шаг оребрения и присоединение, рассчитали изготовление точно под этот размер.

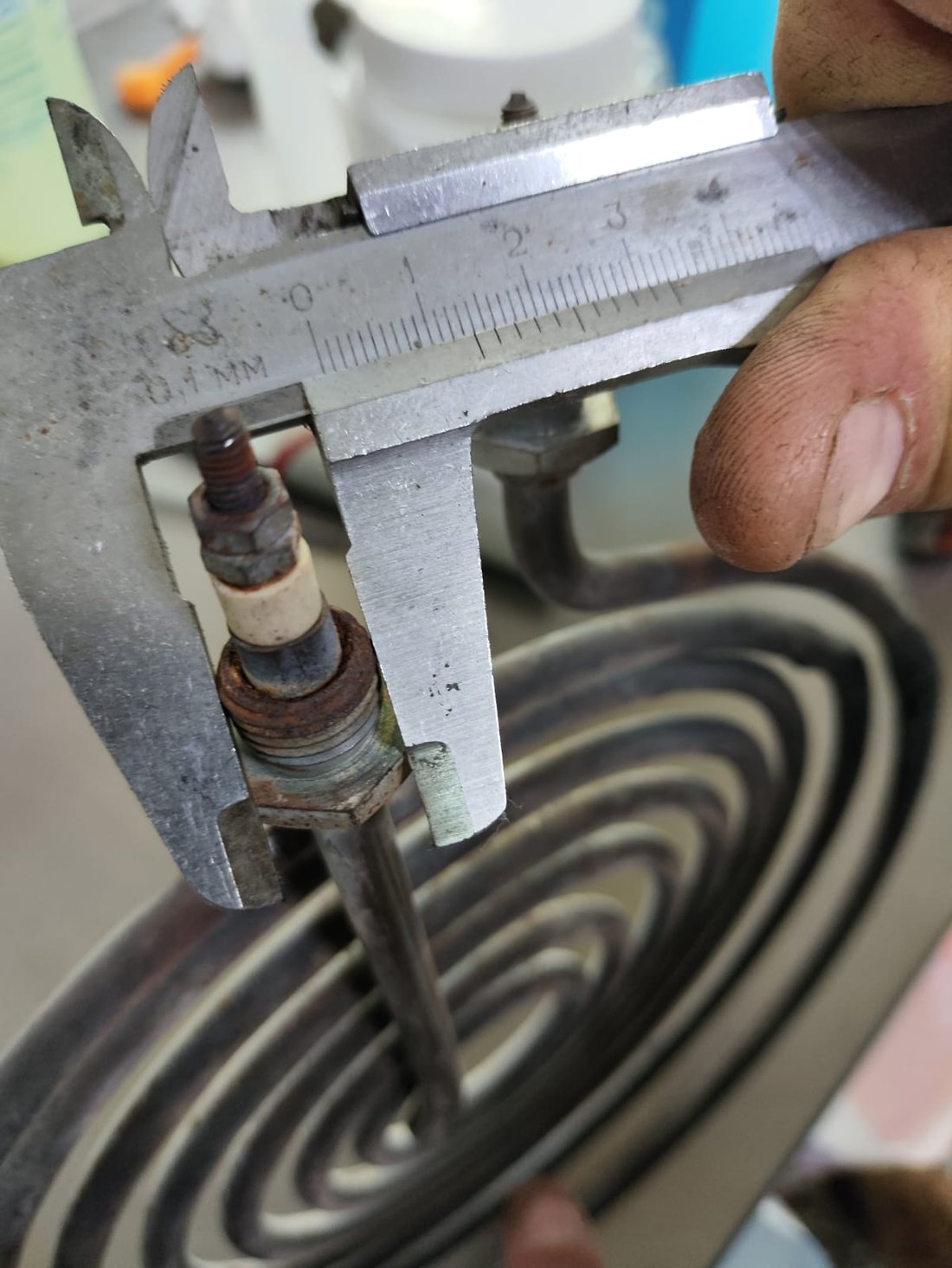

Обратились по ТЭНам от промышленной сушильной машины — сушат бельё. Прислали шесть фото старых нагревателей, один прямо с замером штангенциркулем: спиральное оребрение, снятое с барабана. По снимкам определили форму и посадку, подобрали материал под влажный горячий воздух и повторили под сушильную камеру.
Инженер прислал задачу по вентиляции: нагреть воздух в воздуховоде сечением 1200×1200 мм, по 18–20 кВт на систему, всего четыре системы. Скорость потока 5 м/с, длина ТЭНа 1000 мм, питание 380 В, форма прямая или подкова — по месту. ТЭНы вставляются в короб отдельным блоком. Подобрали оребрённые элементы под обдув и компоновку, посчитали под каждую систему.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания узла.
Подбираем материал, форму и шаг оребрения под ваш обдув, считаем цену и срок. Спорные места уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы оребрение, выводы и гибы дошли целыми транспортной по РК.
«Привезли прогоревший оребрённый ТЭН из калорифера, чертежей нет. Повторили по образцу с той же лентой и шагом, встал на место. Забрали в Алматы транспортной.»
«Заказывали партию оребрённых нагревателей для сушильных камер. Помогли выбрать нержавейку под влажность, объяснили почему лента и трубка должны быть одного материала. Работают второй сезон.»
«Нужен был один кольцевой ТЭН под старый калорифер, все отказывали из-за одной штуки. Здесь сделали без вопросов и быстро.»
«Считали мощность и оребрение вместе, подсказали не брать с запасом лишнего под наш обдув. Цена честная, паспорт приложили.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
