Делаем трубчатые электронагреватели для нагрева воды и растворов под вашу задачу: в баки, котлы, бойлеры и накопительные водонагреватели — по чертежу, образцу или одной маркировке. От одной штуки до серии, с паспортом и проверкой каждой партии.
Форму гиба, длину развёртки и тип штуцера подбираем под ваш бак, котёл или бойлер. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу.

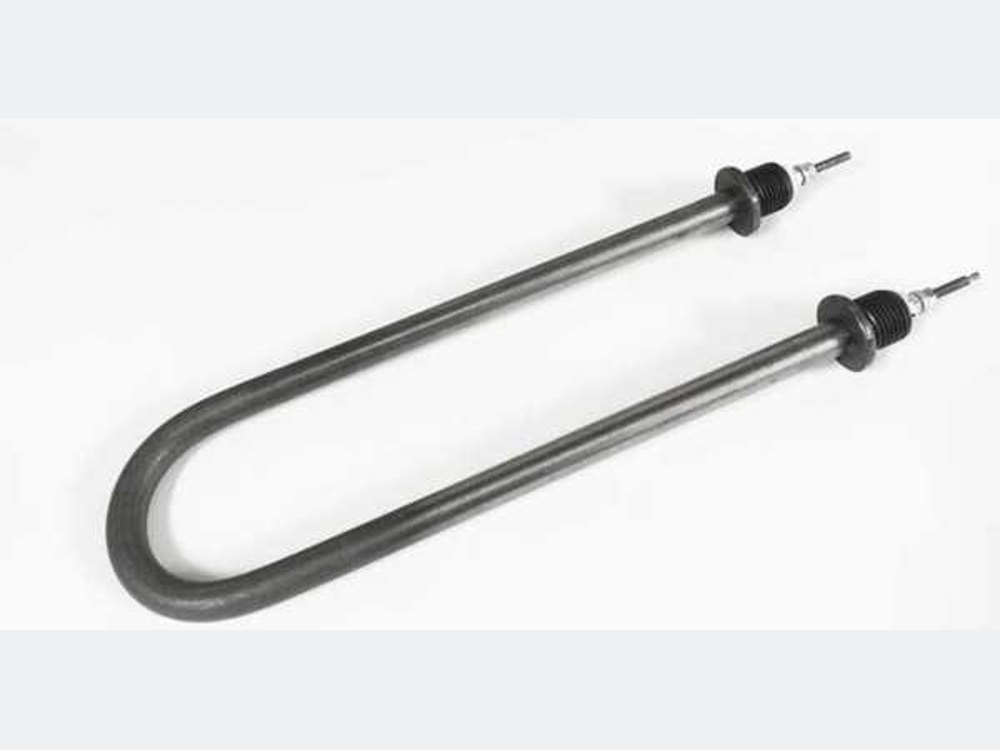

Классика для баков ГВС и котельных: два штуцера вкручиваются в резьбу фитинга, элемент обхватывает дно бака.
Несколько параллельных колен — набирает мощность в компактной ёмкости. Ставится в небольшие баки и промывочные ванны.

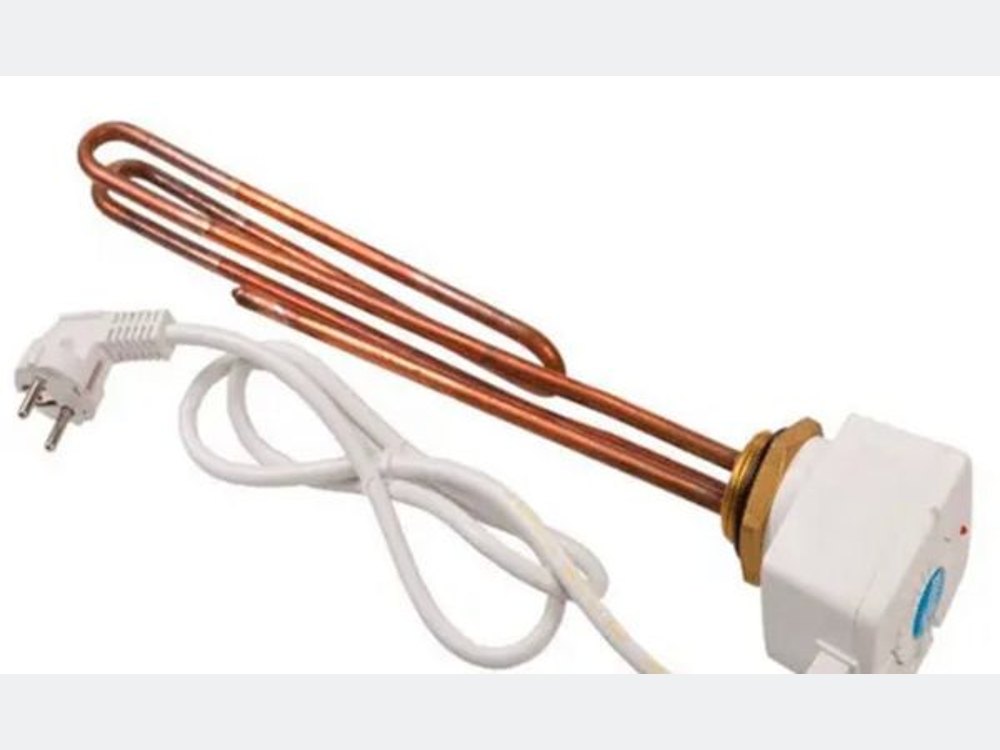

Большая мощность на короткой длине для накопительных водонагревателей и теплообменных ёмкостей.

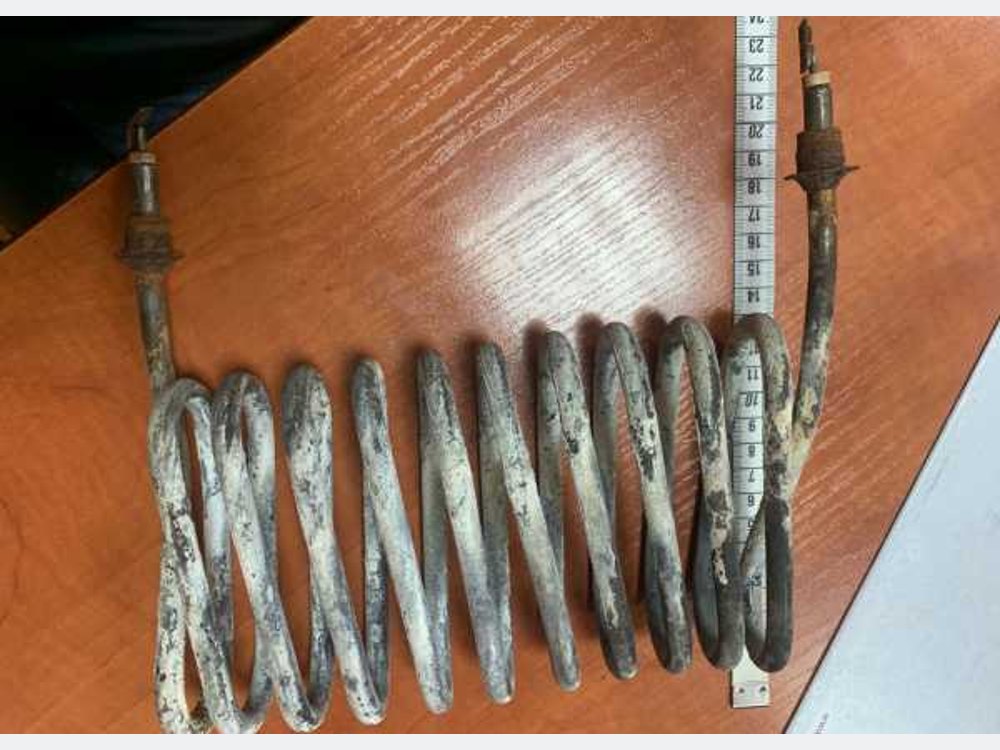

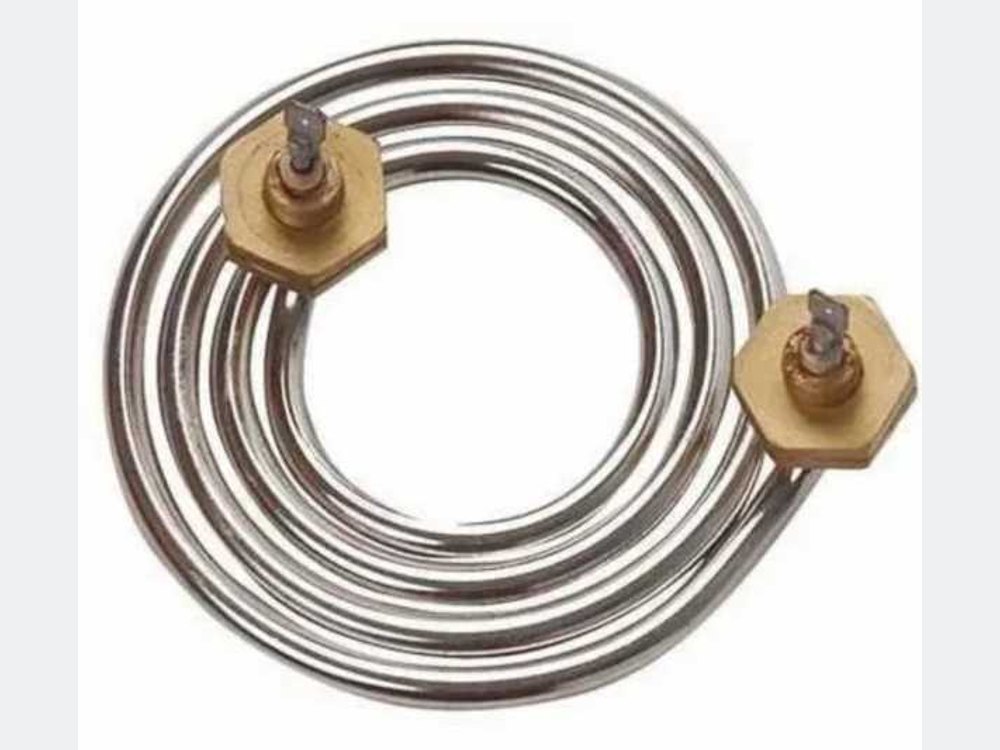

Плотная намотка-змеевик для парогенераторов и компактных котлов, где нужна длинная поверхность нагрева на малом объёме.
Резьбовой штуцер G1/2, G1¼", G2" или фланец под конкретный водонагреватель. Герметичный монтаж без сварки.

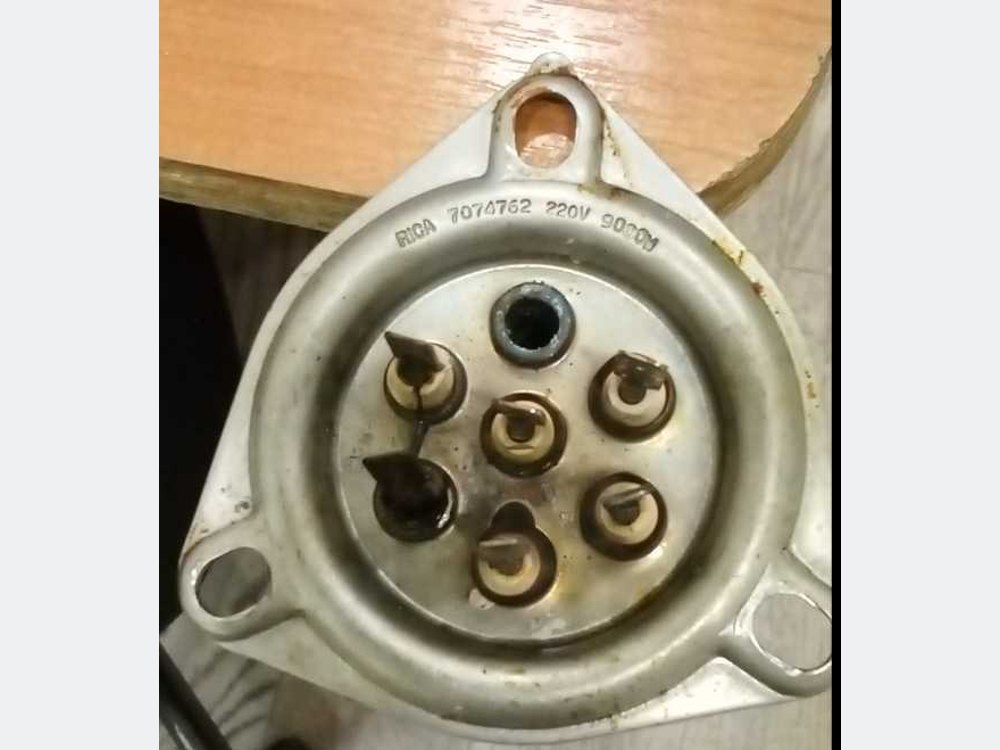

Сборка из нескольких элементов на общей плите под котёл или большой бак — трёхфазное питание, распределение нагрузки.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,5 – 15 кВт | на один элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 12–110 В |
| Диаметр трубки | 8, 10, 12, 13, 16 мм | ходовые; бывают и другие |
| Развёрнутая длина | до 6 м | ограничена только логистикой |
| Форма | прямой, U, W, скрепка, спираль | и по вашему чертежу |
| Материал оболочки | нержавейка AISI 304/321, латунь, медь | подбираем под воду и накипь |
| Штуцер / крепление | G1/2, G1¼", G2", фланец, шпилька | под ваше посадочное место |
| Рабочая t° воды | до 95 °C | с запасом по нагрузке на трубку |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы водяного ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Снижаем удельную нагрузку на трубку (Вт/см²) — оболочка греется мягче, накипь нарастает медленнее, ТЭН не прогорает по центру. Оптимально 6–8 Вт/см² под воду.
Нержавейка AISI 304/321 или латунь под конкретную воду с хлором, солями, слабой щёлочью (pH 6–9). Штуцера латунные — герметичны при затяжке.
Подгоняем присоединение под ваше посадочное место: резьба G1/2, G1¼", G2", фланец или шпилька — без переделки корпуса и сварки.
Повторяем 1:1 по образцу или маркировке даже с водонагревателя, снятого с выпуска. Снимете размеры сами — сделаем по замерам.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

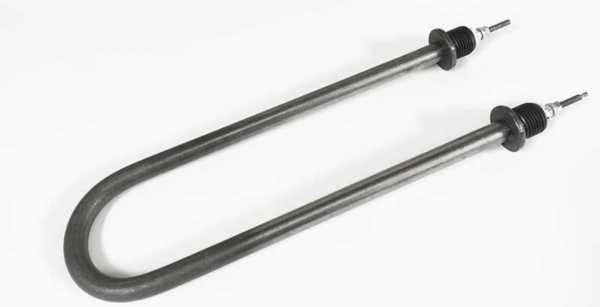

Это реальный водяной ТЭН из нашего каталога — U-образный, со штуцером G1/2, ставили в баки горячего водоснабжения. Буква «Р» в маркировке по ГОСТ и означает воду: у такого элемента ниже удельная нагрузка на трубку, чем у воздушного. Форму гиба в маркировку не вносят — её задают чертежом или образцом. По этой же маркировке сделаем прямой, U-, W-образный или скрепку — как встанет в ваш бак.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
U-образный, развёртка 60 см, радиус гиба 30 мм, нержавейка. Ставили в бойлер котельной под нагрев воды до 90 °C.

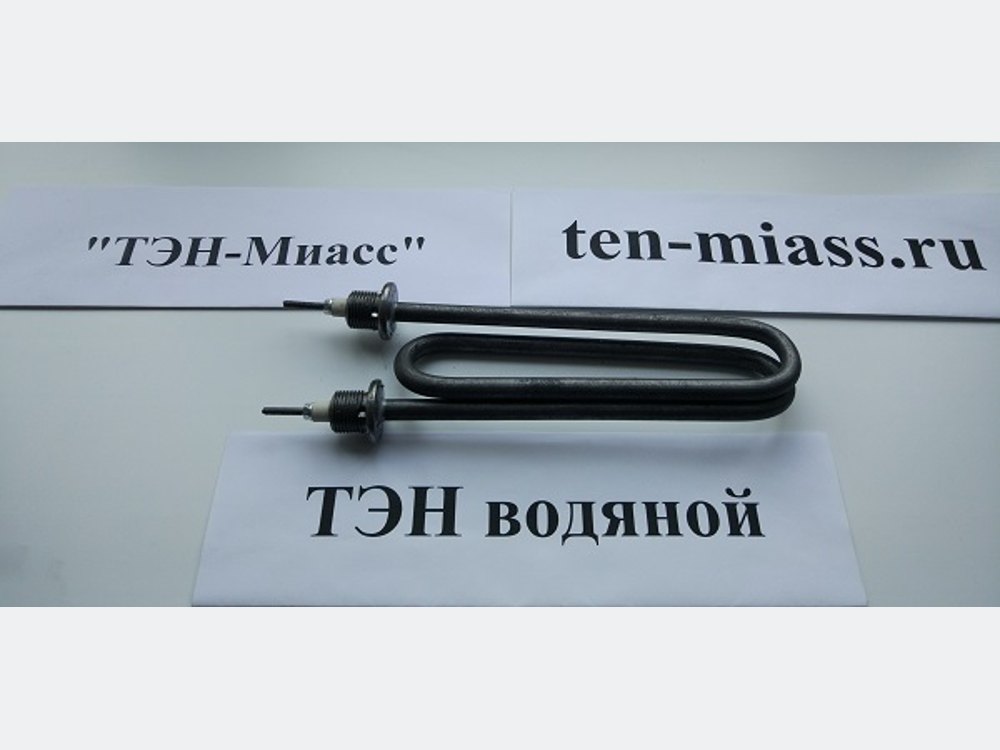

Два штуцера с керамическими изоляторами под ввинчивание в бак. Повторяли по образцу для системы подогрева воды в цехе.

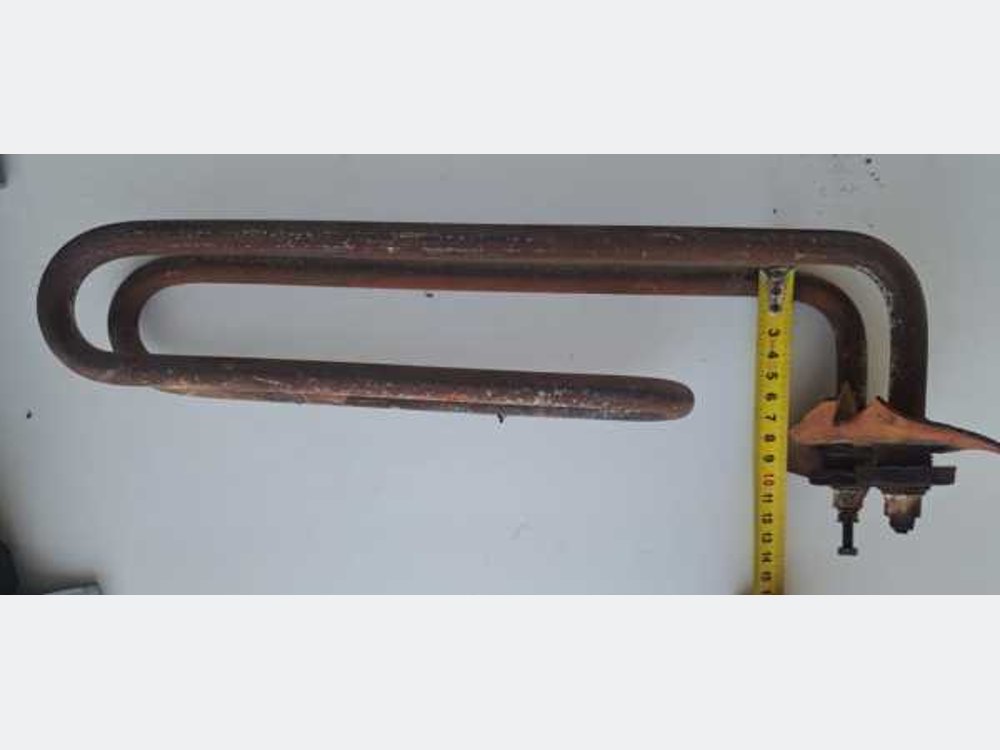

Форма скрепка под узкий бак: длинная развёртка, но компактно по ширине. Нержавейка AISI 304 под нагрев воды до 95 °C.
U-образный с витками, оболочка AISI 304, латунные штуцера. Обхватывает дно бака ГВС, вкручивается напрямую в резьбу фитинга.

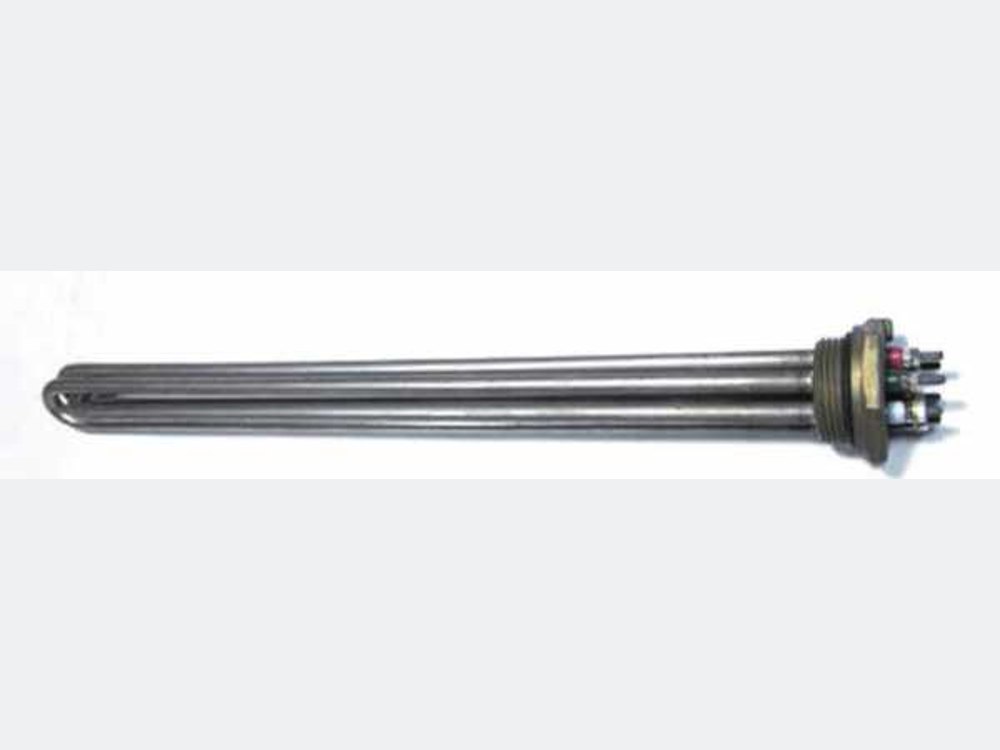

Прямой, под секционную батарею как автономный или резервный нагрев теплоносителя. Резьба G1¼" под штатное посадочное место.
U-образный с латунной резьбовой втулкой и прижимной гайкой. Повторяли под снятый с выпуска водонагреватель по замерам заказчика.
Ниже четыре реальных обращения за водяными нагревателями — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился по замене водяного ТЭН в баке горячего водоснабжения котельной: 2 кВт, 220 В, штуцер G1/2, старый прогорел от накипи. Чертежа нет, есть сам элемент. По образцу сняли развёртку 60 см, радиус гиба и посадку под штуцер, повторили в нержавейке под нагрев воды до 90 °C. Встал на прежнее место без переделки.

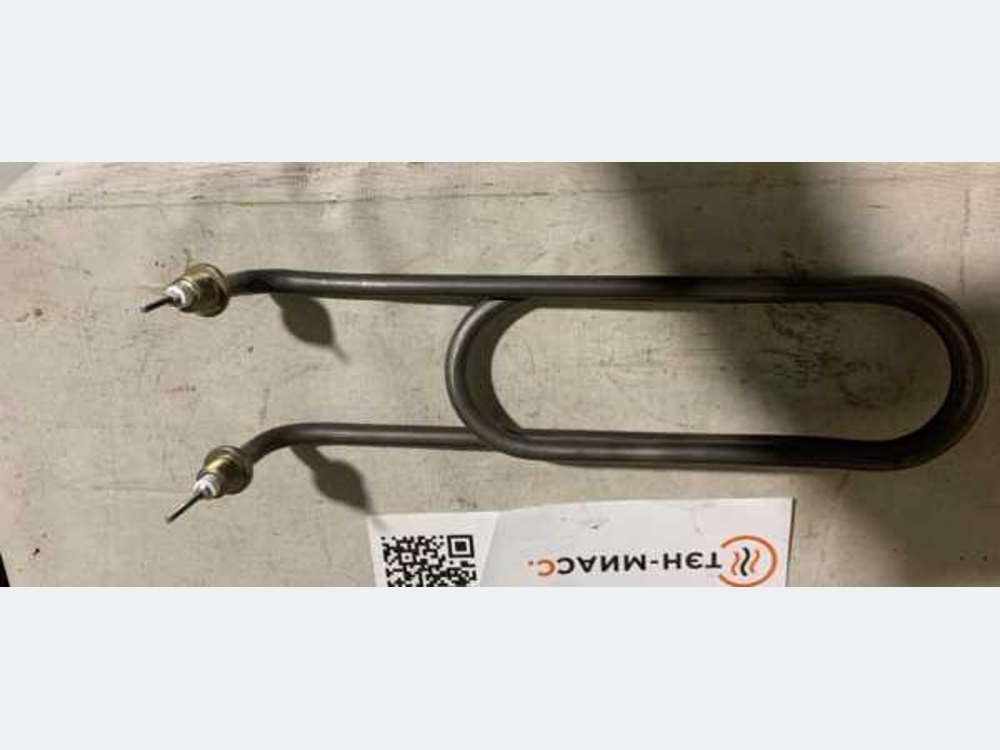

Задача по подогреву воды на моечной линии: бак узкий, обычный U-образный по ширине не встаёт. Прислал габарит бака. Согнули форму скрепка — развёртка длинная, но компактно по ширине: 5 кВт, 380 В, ⌀13 мм, нержавейка AISI 304 под нагрев до 95 °C. Штуцер G1/2 под штатное отверстие.

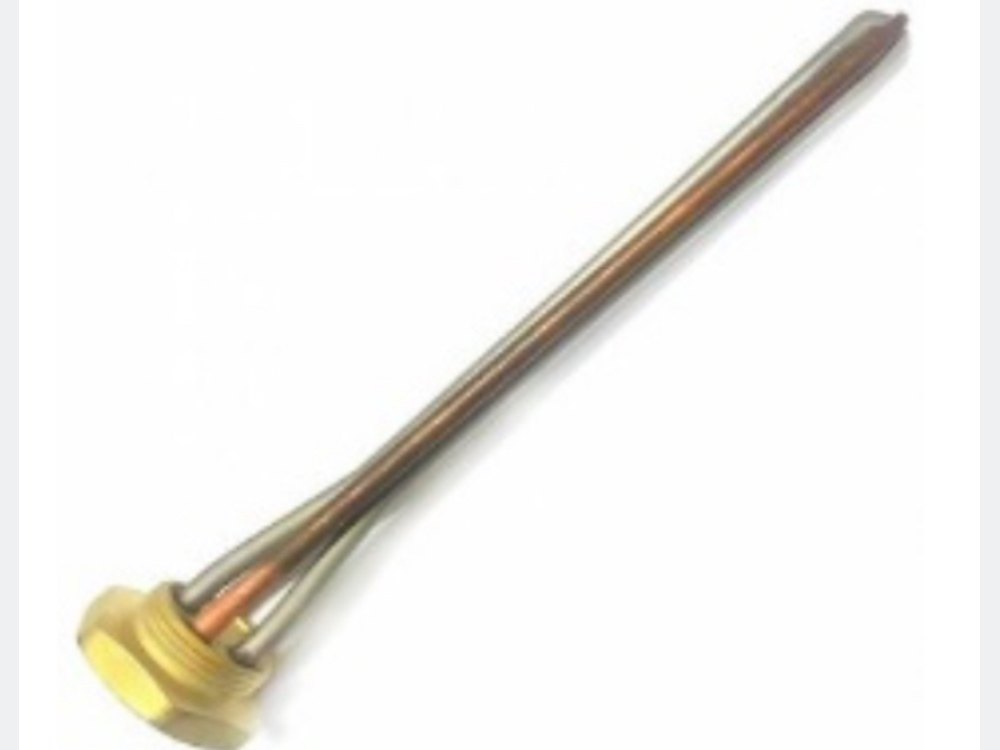

Обратились за ТЭН в секционный чугунный радиатор — автономный обогрев теплоносителя в мастерской. Прислали фото посадочного места. Сделали прямой элемент с резьбой G1¼", D42, 1,5 кВт, 220 В, нержавейка. Вкрутили в штатное отверстие батареи без доработки корпуса.
Ремонт водонагревателя, элемент снят с выпуска, нового не найти. Прислал старый ТЭН с замерами. По образцу повторили U-образную форму с латунной резьбовой втулкой G1¼" и гайкой: 3 кВт, 220 В, ⌀8–12 мм. Встал в бак на прежнее посадочное место.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: объём бака, мощность, тип штуцера.
Подбираем материал, форму и штуцер, считаем цену и срок. Спорные места уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление и мощность каждого элемента, проверяем герметичность узла.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции, фактическую мощность и герметичность штуцера каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы штуцера и гибы дошли целыми транспортной по РК.
«Привезли прогоревший от накипи ТЭН из бойлера котельной, чертежей нет. Повторили по образцу со штуцером G1/2 точь-в-точь, встал на место. Забрали в Алматы транспортной.»
«Заказывали партию водяных нагревателей для баков ГВС. Помогли выбрать нержавейку под нашу воду с хлором, снизили нагрузку на трубку, чтобы дольше жили. Работают уже второй сезон.»
«Нужен был один нестандартный ТЭН с латунными штуцерами под старый бак, все отказывали из-за одной штуки. Здесь сделали без вопросов и быстро.»
«Считали мощность под объём бака вместе, подсказали не брать с запасом лишнего. Цена вышла честная, паспорт приложили.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
