Делаем гибкие трубчатые нагреватели, которые гнутся по нужному контуру: ТЭН оттайки испарителей и воздухоохладителей, дренажные, для пресс-форм, для баков нестандартной формы. Тонкая оболочка ⌀6–8,5 мм гнётся на малый радиус, а форму, выводы и материал повторяем по чертежу, образцу или старому элементу.
Гибкий ТЭН отличается от обычного тонкой оболочкой и мягкой заводской формовкой: его можно уложить змеевиком, кольцом, по контуру ламелей или в паз плиты. Ниже — типовые исполнения, которые заказывают чаще всего.
Тонкую трубку укладываем змейкой по шаблону под нужную площадь нагрева. Гибкие выводы выходят с одной стороны — удобно заводить в клеммную коробку.

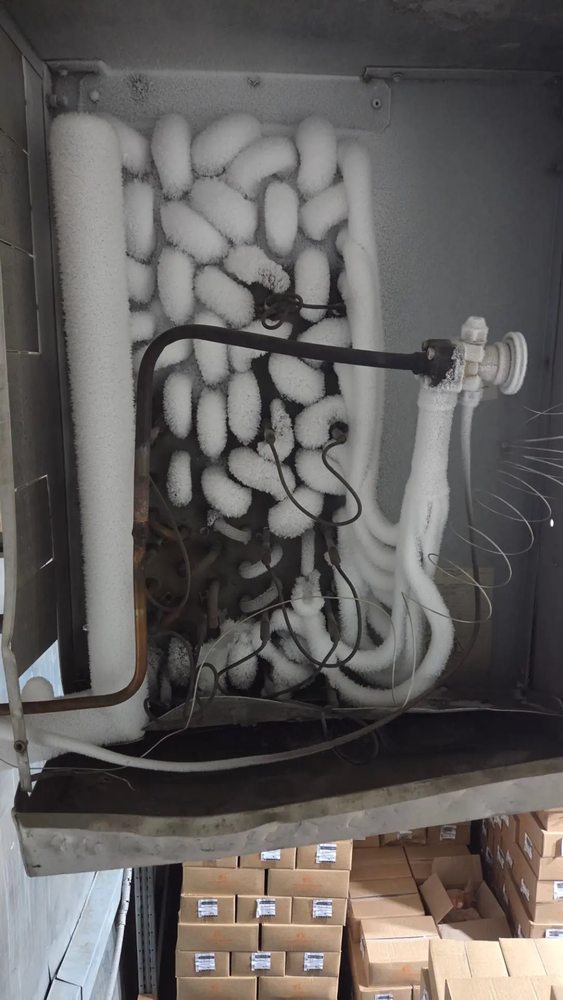

Гибкий элемент проходит между ламелями воздухоохладителя и по поддону. Оттаивает иней, чтобы испаритель не зарастал льдом. Медь или нержавейка под холод.

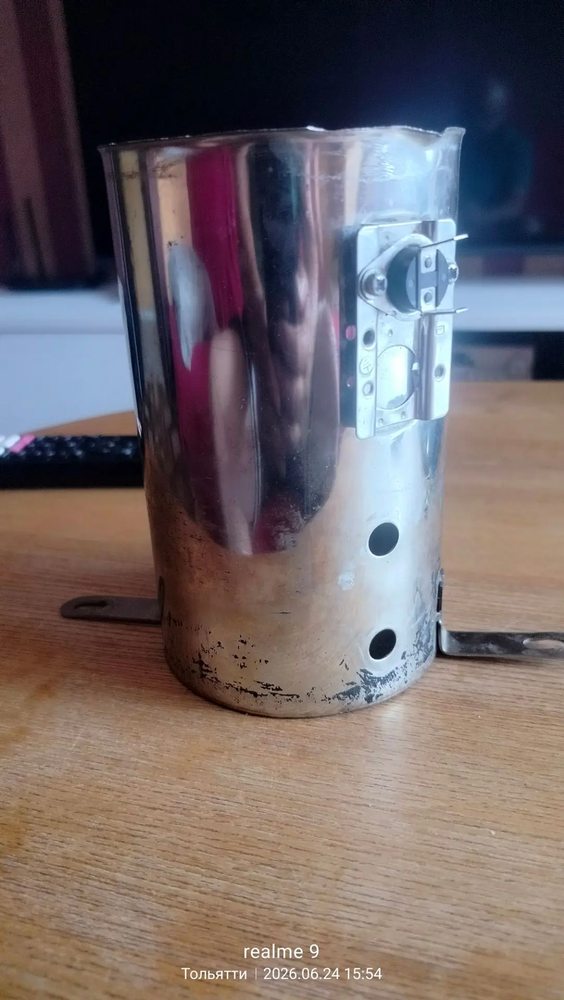

Тонкую трубку сворачиваем плотной спиралью — компактный нагрев для кулеров и охладителей, где прямой элемент не помещается. Питание 12 или 24 В под низковольтную схему.
Длинный воздушный элемент гнём буквой П под сушильную камеру или пищевую линию. Греющая часть только в рабочей зоне, у контактов — холодный участок, штуцера стальные.
Спираль между двумя алюминиевыми кругами Ø400 мм — плоский прижимной нагреватель для вулканизаторов и плит. Держит до 300 °C, работает без жёстких креплений.

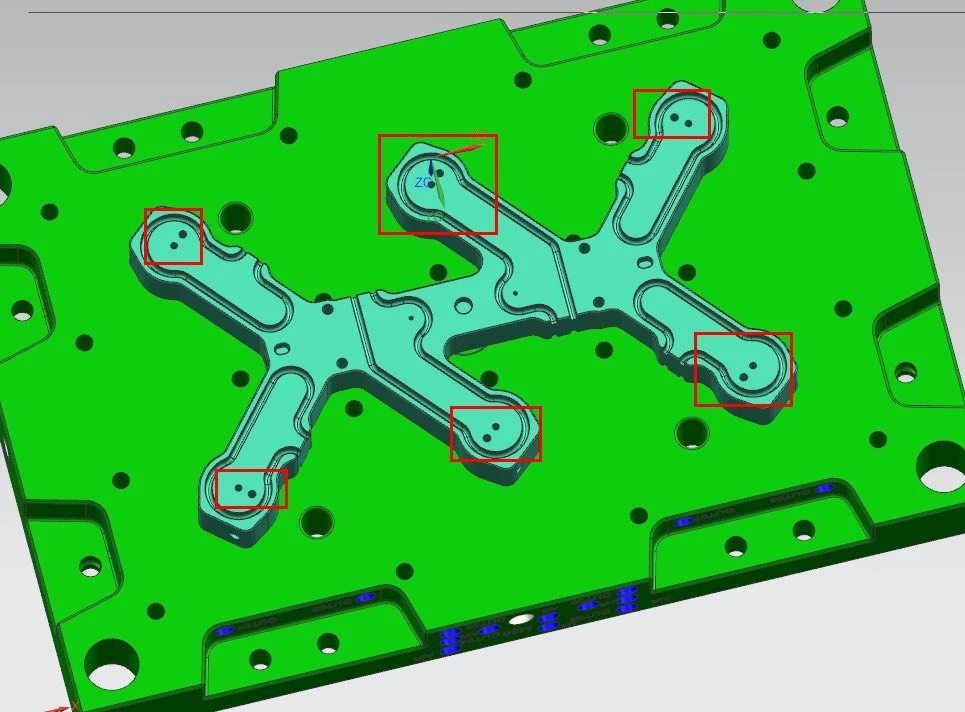

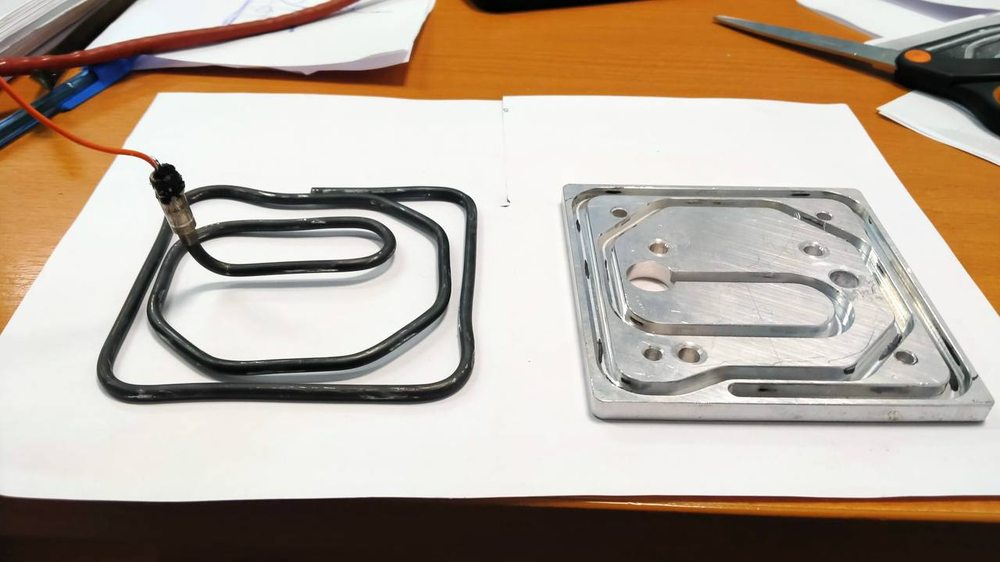

Тонкий элемент ⌀6,5 мм ложится в фрезерованный канал плиты термопласт-автомата и греет коллектор. Форму трубки повторяем по посадочному месту один в один.
Главное в гибком ТЭН — малый диаметр оболочки. Тонкая трубка (⌀6–8,5 мм) с отожжённой оболочкой и плотной засыпкой периклаза гнётся на радиус в несколько диаметров, не ломая спираль внутри. Поэтому один элемент можно уложить по контуру ламелей, свернуть змеевиком или вложить в паз плиты — там, где жёсткий ТЭН просто не поместится.
Оболочку отжигаем, засыпку прессуем плотно — трубка гнётся на радиус от 2–3 диаметров без залома и без обрыва нихромовой спирали.
С одной или обеих сторон ставим гибкие выводы в стекловолокне или силиконе — их удобно завести в клеммник, разъём или коробку в тесном месте.
Для оттайки и холода берём медь, латунь или нержавейку; для сухого воздуха — углеродистую сталь. Удельную нагрузку считаем под воздух, воду или паз.
Гнём по вашему чертежу, шаблону или старому элементу — серпантин, кольцо, контур ламелей. Форма повторяется один в один под посадочное место.
Если ваша форма, диаметр или мощность выходят за таблицу — всё равно напишите. Оттайка, пресс-форма и нагрев воды требуют разного расчёта, и это наша обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 100 Вт – 10 кВт | один элемент или группа |
| Напряжение | 12 / 24 / 110 / 220 / 380 В | под вашу схему питания |
| Диаметр трубки | 6; 6,5; 7; 8; 8,5 мм | тонкая — под гибку |
| Длина в развёртке | 300 – 3000 мм | до сгиба в форму |
| Радиус гиба | от 2–3 диаметров | ≈15–25 мм без залома |
| Выводы | гибкие провода / шпильки | с одной или обеих сторон |
| Материал оболочки | сталь, нержавейка 12Х18Н10Т, медь | под воздух, воду, холод |
| Сечение | круглое или 8×8 мм | квадрат под пазы пресс-форм |
| Форма | серпантин, кольцо, контур | по чертежу или образцу |
| Присоединение | гибкий вывод, штуцер, гайка | под ваше место установки |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы гибкого ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Делаем гибкий ТЭН оттайки под геометрию воздухоохладителя: элемент идёт между ламелями и по поддону. Медь или нержавейка, гибкие выводы, мощность под площадь испарителя — иней сходит, блок не встаёт в лёд.
Ставим дренажный гибкий ТЭН на сливную трубку и поддон. Небольшая мощность, длинная тонкая трубка гнётся по контуру слива — вода уходит, дренаж не перемерзает даже в морозильной камере.
Гибкий ТЭН квадратного сечения 8×8 мм под конкретную плиту термопласт-автомата: точная длина, мощность и выводы под разъём. Плотно ложится в паз, отдаёт тепло в плиту.
Считаем развёртку и гнём элемент под ваш объём — змеевиком, кольцом или по контуру. Один гибкий ТЭН заменяет несколько коротких прямых и упрощает монтаж.
Реальные гибкие элементы из работы. Общее у всех — тонкая оболочка и форма под посадочное место. Параметры под конкретный испаритель, плиту или контур.

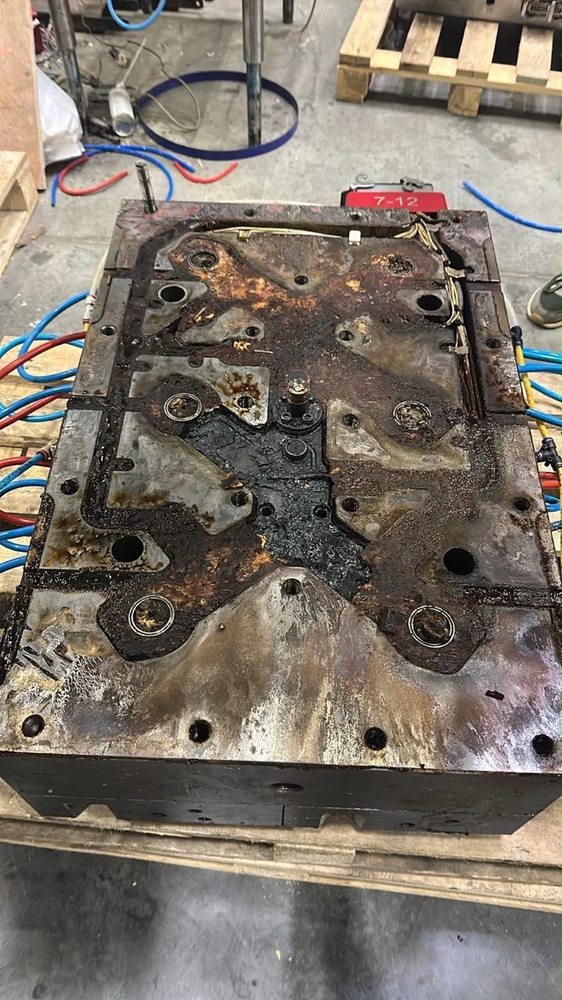

Гибкие ТЭН горячего канала под термопласт-автомат: партия по 433 мм × 8 шт и 550 мм × 4 шт, ⌀6,5 мм. Элементы ложатся в коллектор и греют расплав выше 300 °C — форму гнули по посадочным местам плиты.

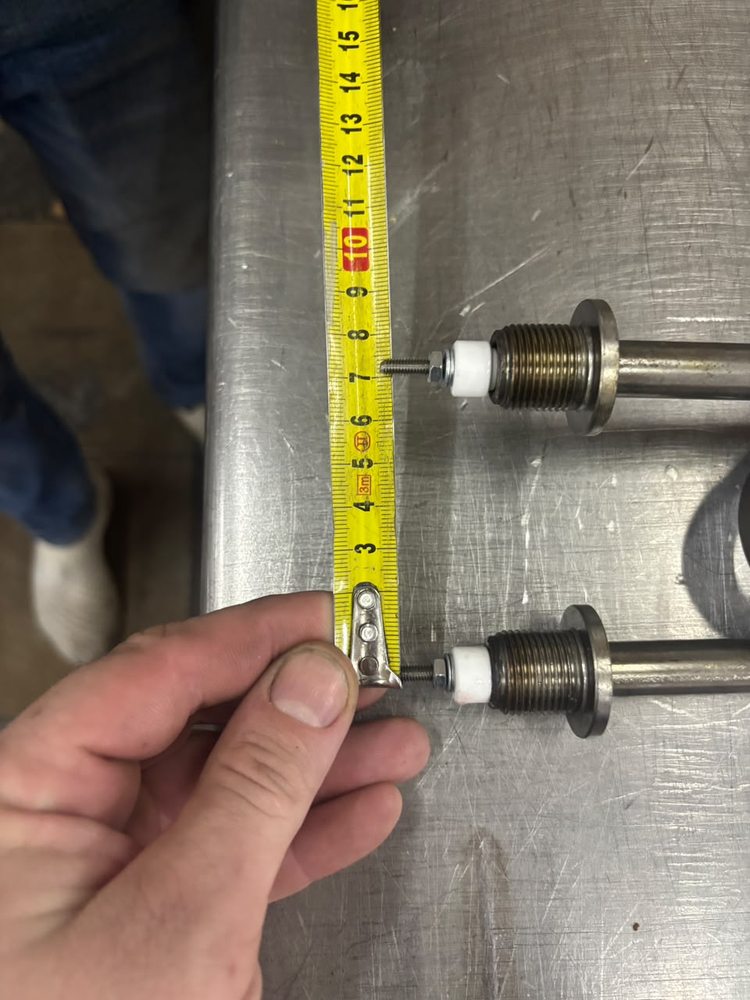

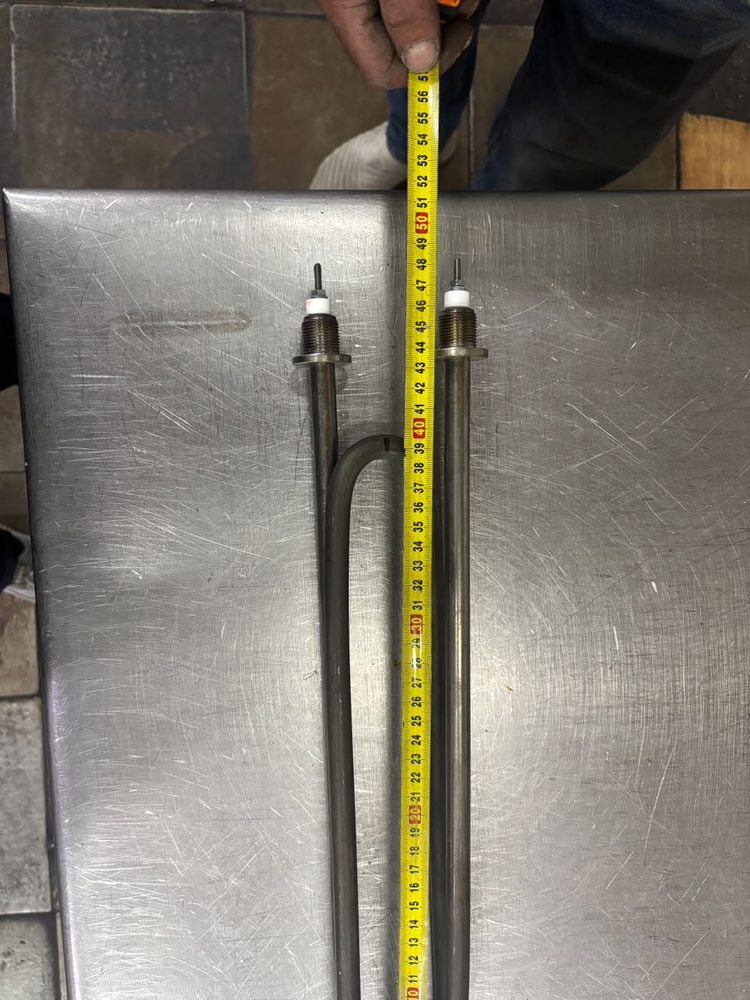

П-образный воздушный ТЭН на мармеладную линию: длина 1300 мм, ширина гиба 80 мм, у контактов 25 см без греющей части. Нержавейка, штуцера стальные, партия 70 и 12 шт под замеры заказчика.

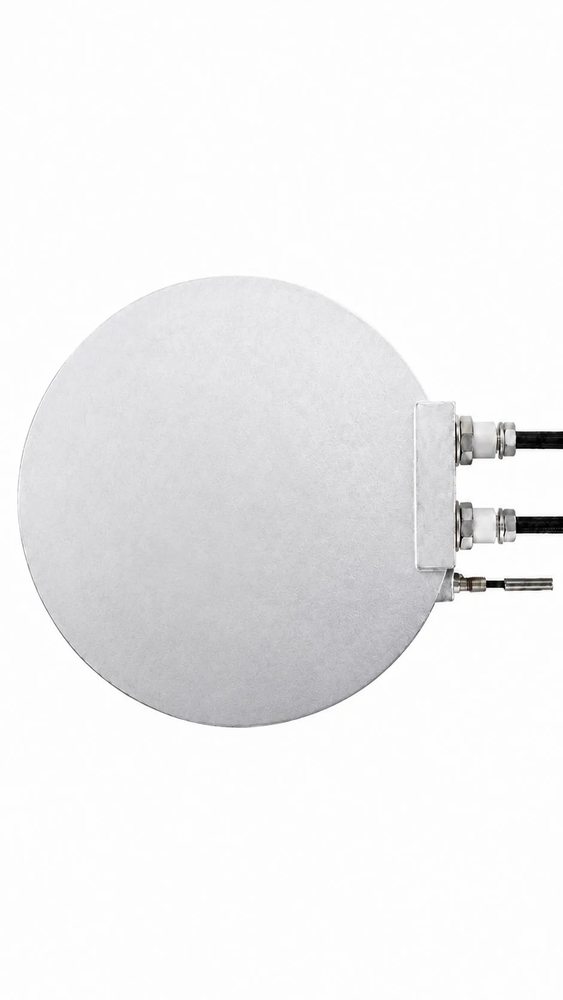

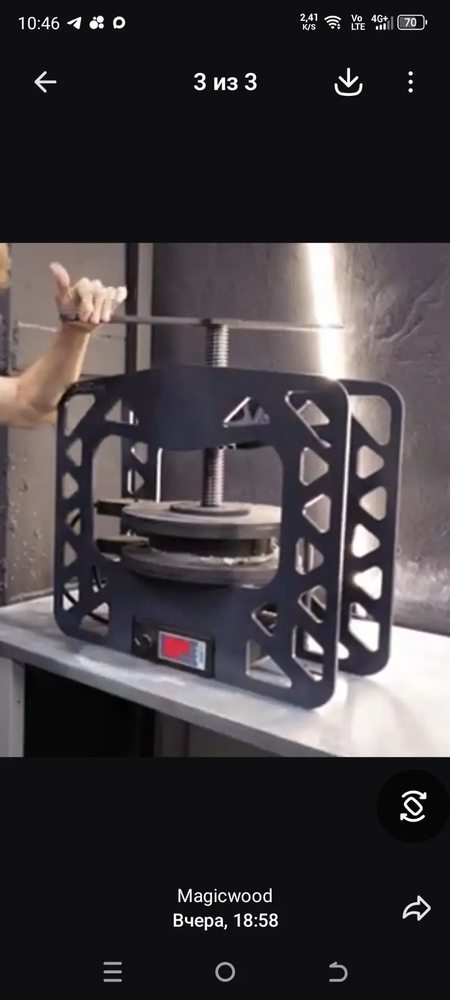

Круглый нагреватель-«блин» Ø400 мм для вулканизатора: спираль между двумя алюминиевыми кругами, прижимается без креплений. Два элемента, рабочая температура до 300 °C — повторяли по образцу заказчика.
Мощный гибкий элемент под нагрев воды: рабочая часть около 170 см в развёртке, в согнутом виде 48 см. Крепление гайкой, форму задавали по фото заказчика.
Ниже четыре реальных обращения из WhatsApp — с фото, замерами и техзаданиями от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно, что прислали и по чему мы подбирали изготовление. Листайте стрелками.

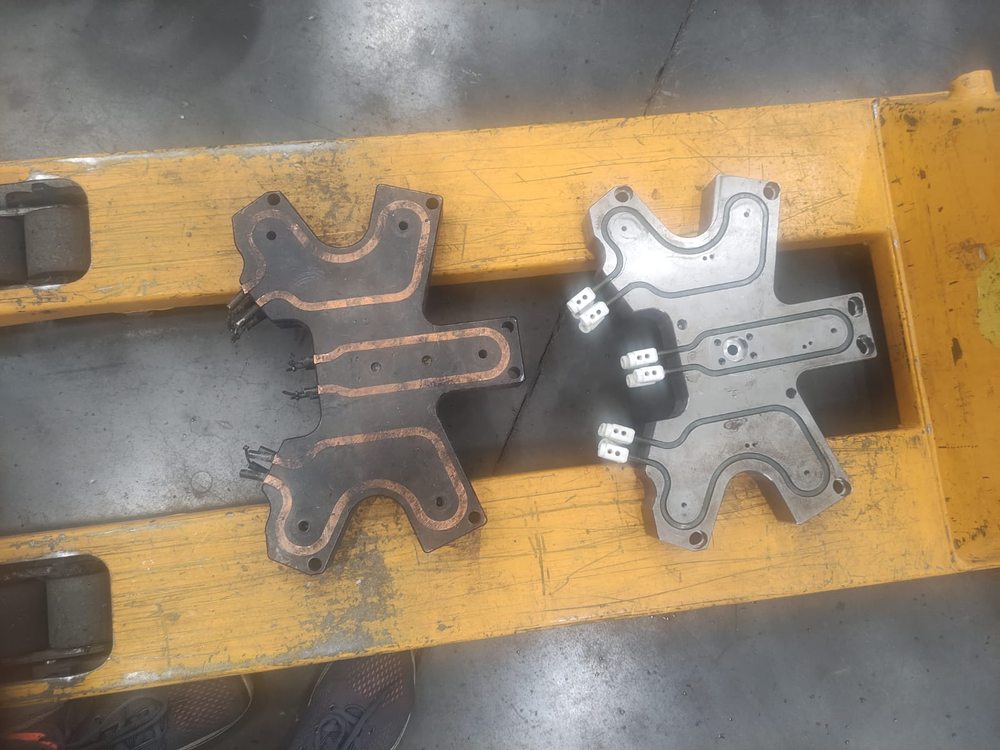

Спросил, делаем ли гибкие ТЭН для пресс-форм. Прислал две позиции: длина 600 мм, сечение 8,0×8,0 мм, 960 Вт, 8 штук и длина 500 мм, сечение 8,0×8,0 мм, 800 Вт, 4 штуки — под установку в пазы плит нагрева на термопласт-автоматах. Сразу уточнили: квадратный профиль 8×8 в кольцо не согнётся, его укладывают в прямые пазы плиты. Подобрали длину, мощность и выводы под его форму.

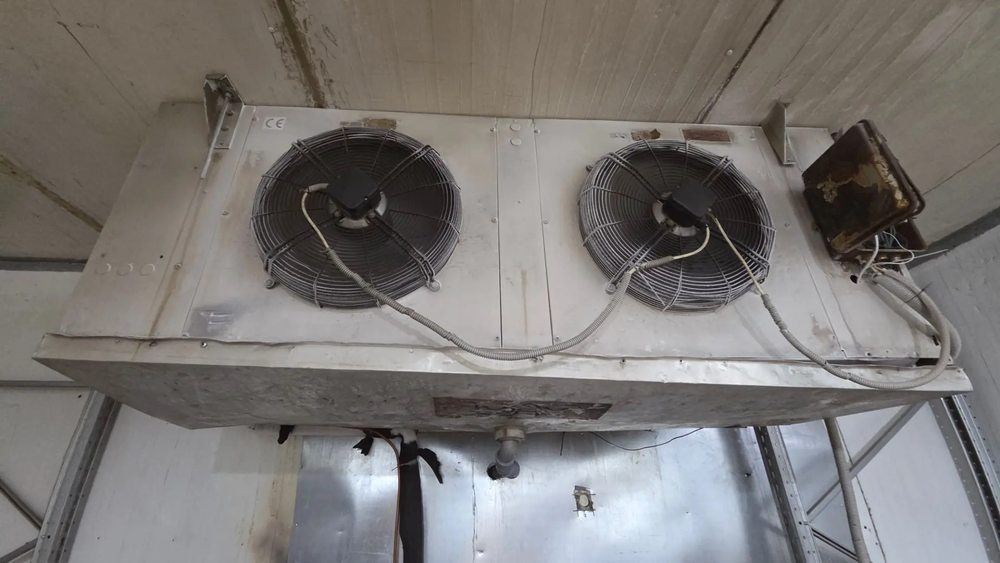

Нужны ТЭНы оттайки под воздухоохладитель на 65 кВт по холоду. Оттайка стояла электрическая — элементы вставлены между ламелями, плюс отдельный ТЭН по поддону. В поддоне уже поменяли, нужны элементы по ламелям. Уточнили, что 65 кВт — это холод, а не мощность оттайки, и подобрали гибкие элементы под геометрию его блока с гибкими выводами под штатное место.

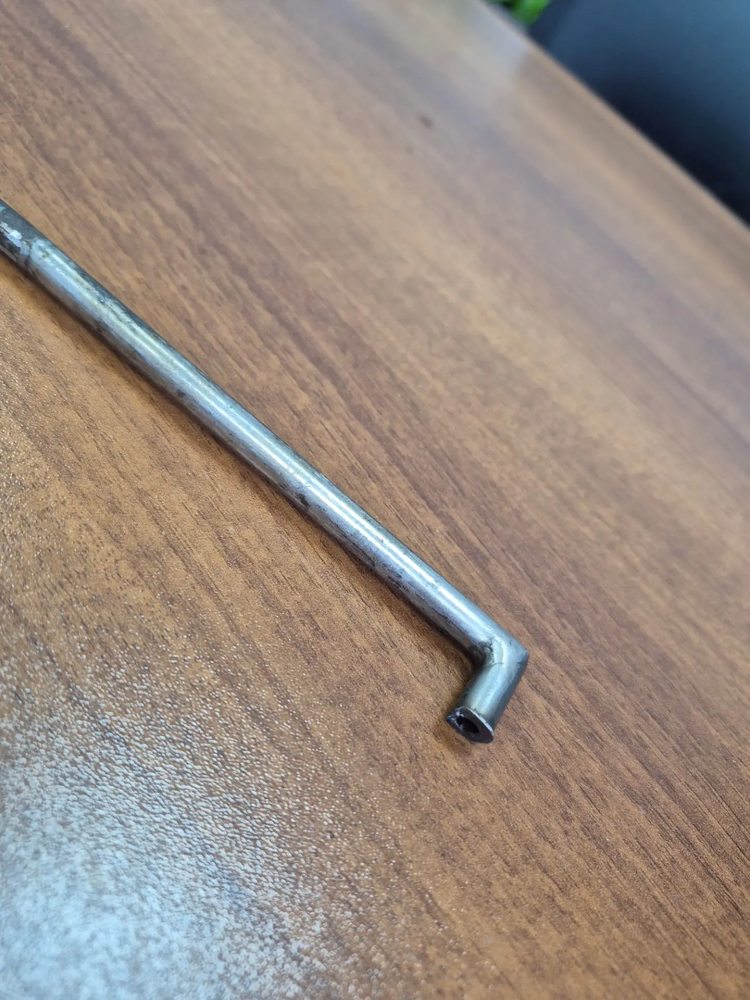

Прислала образец: нержавеющая трубка 8×6 мм, согнутая под контур, общая длина около 4 метров. Нужно было повторить гибку один в один — тот же угол и длина. Уточнили количество деталей и общий метраж, передали технологу под подбор по наличию. Форму делали по образцу, без чертежа.

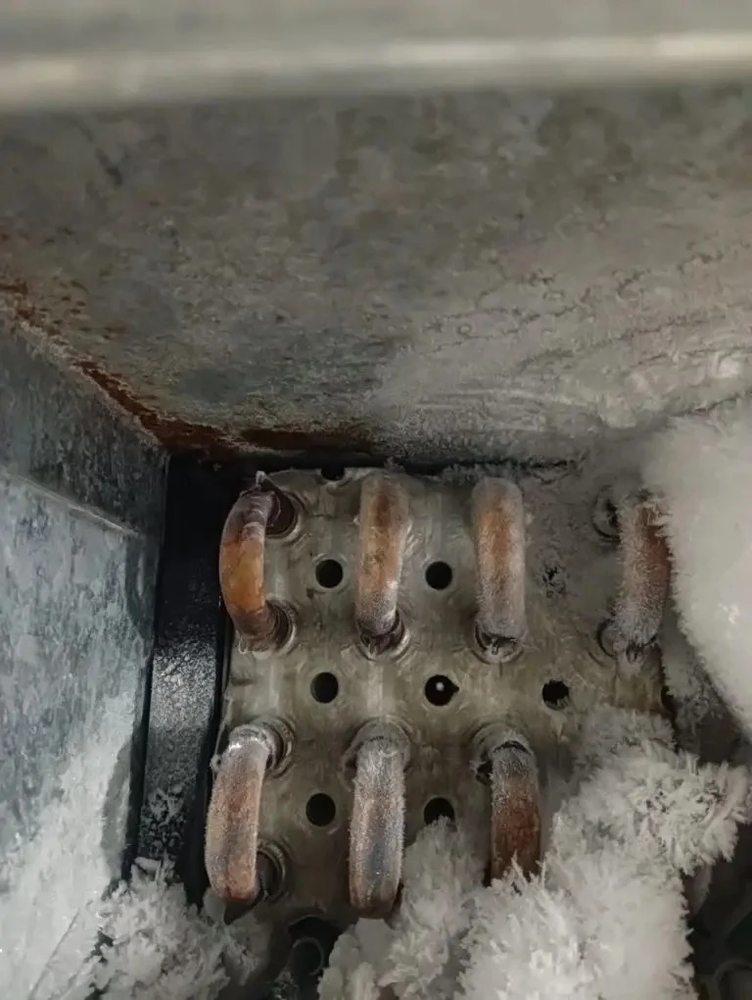

Обратился коротко: нужен ТЭН для воздухоохладителя на замену. Попросили прислать фото места установки и старого элемента, уточнить количество. По фото поддона с инеем и размеру старого ТЭНа подобрали гибкий элемент оттайки под ту же геометрию — чтобы встал на штатное место без переделки блока.
От формы и размеров до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете задачу: оттайка, дренаж, пресс-форма или нагрев. Хватит фото места установки, образца или размеров развёртки и формы.
Считаем развёртку, удельную нагрузку под среду, подбираем диаметр, материал оболочки и выводы. Уточняем радиус гиба под ваше место.
Подтверждаете форму, параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Собираем элемент, формуем по шаблону, привариваем выводы, проверяем сопротивление изоляции и мощность.
Пакуем так, чтобы форму и выводы не помять, отправляем транспортной по Казахстану, передаём паспорт по ГОСТ.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Гибкий ТЭН — трубчатый нагреватель, поэтому изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в РК. В паспорт вносим форму, мощность и параметры. Каждый элемент проверяем на сопротивление изоляции перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с формой, мощностью, материалом и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы форма, оболочка и выводы дошли целыми транспортной по РК.
«Заказывали гибкие ТЭН оттайки под воздухоохладитель. Подобрали по фото блока, встали между ламелями без подгонки. Иней сходит как надо, забрали в Астане транспортной.»
«Нужны были гибкие ТЭН в пазы плит пресс-форм. Сделали квадратного сечения точно по длине, выводы под наш разъём. Плиты греются ровно.»
«Присылал образец гнутой нержавеющей трубки, чертежа не было. Повторили угол и длину один в один. Партию отдали по метражу, вопросов нет.»
«Дренажный ТЭН на поддон морозильной камеры — старый перемерзал. Здесь уложили по контуру слива, конденсат уходит. Второй сезон работает.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
