Делаем нагреватели в защитной колбе — спираль греет гильзу, а не воду напрямую. Такой ТЭН не обрастает накипью и меняется без слива системы. Повторим по чертежу, образцу или одной маркировке, от штуки до серии, с паспортом на партию.
Тип колбы, длину гильзы, резьбу и терморегулятор подбираем под посадочное место. Ниже — ходовые исполнения, повторим и нестандарт по вашему эскизу или образцу.

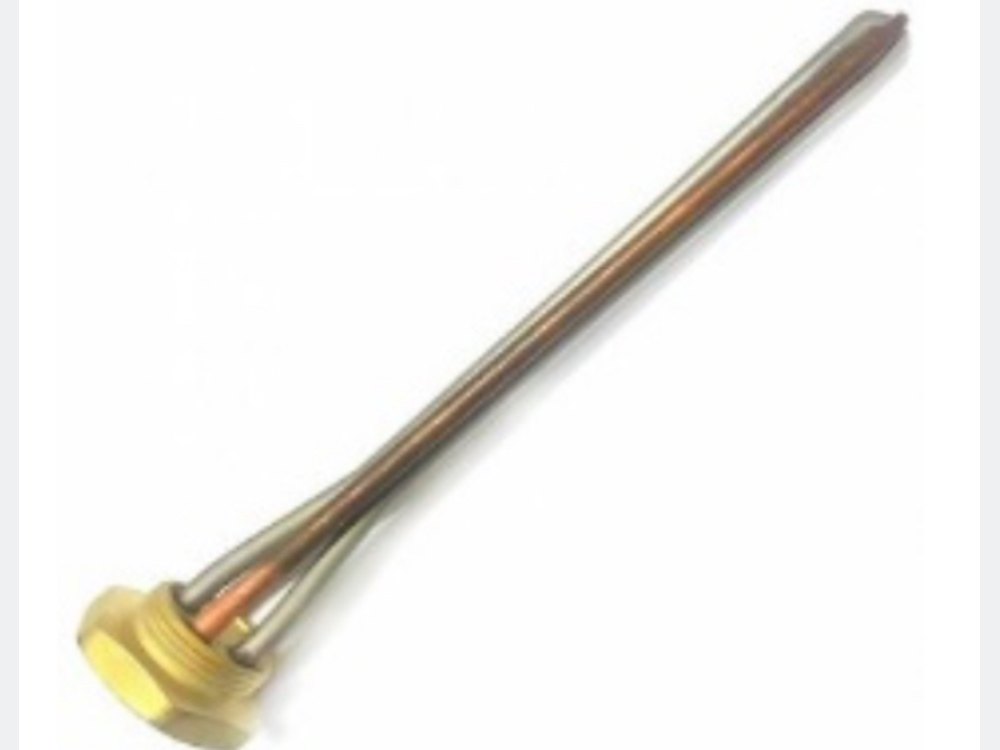

Прямая гильза под нишу секционной батареи. Резьба G1¼", посадка D42 мм, термоголовка сбоку. Ставится в чугунные и алюминиевые радиаторы без доработки.

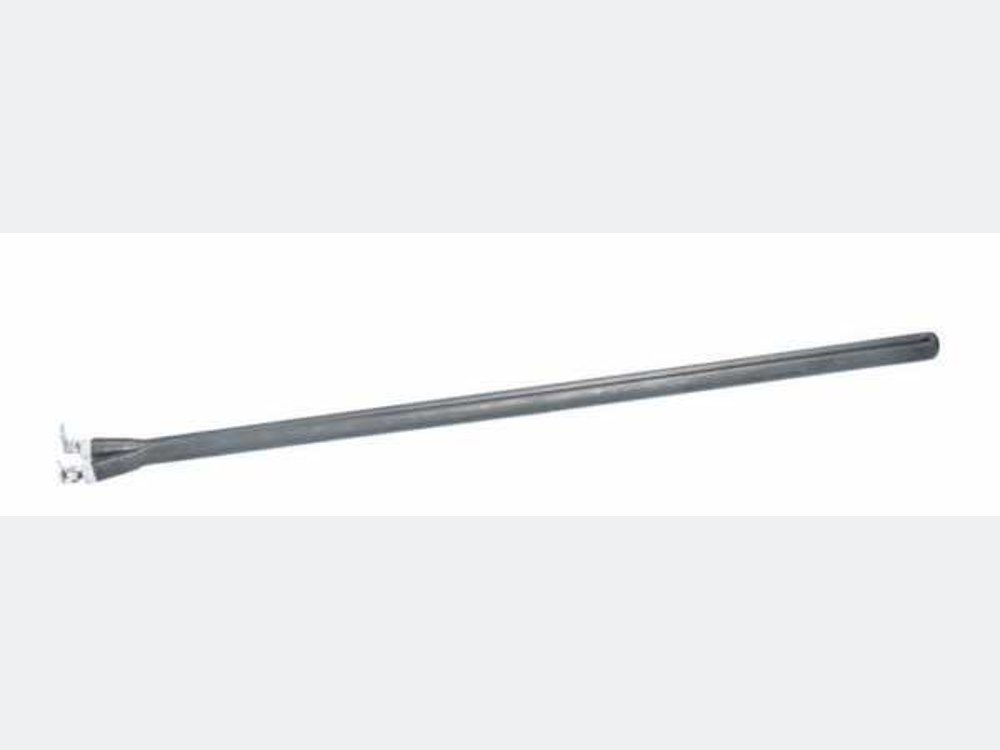

Прямой элемент в стакан-колбу накопительного водонагревателя. Греет через стенку, вода к спирали не подходит — жёсткая вода не убивает ТЭН.
Со встроенным термостатом и защитой от перегрева. Держит заданную температуру, отключается при сухом ходе или скачке.
Под гайку и прокладку в готовое резьбовое отверстие. Меняется вместо штатного элемента, когда родной снят с выпуска.

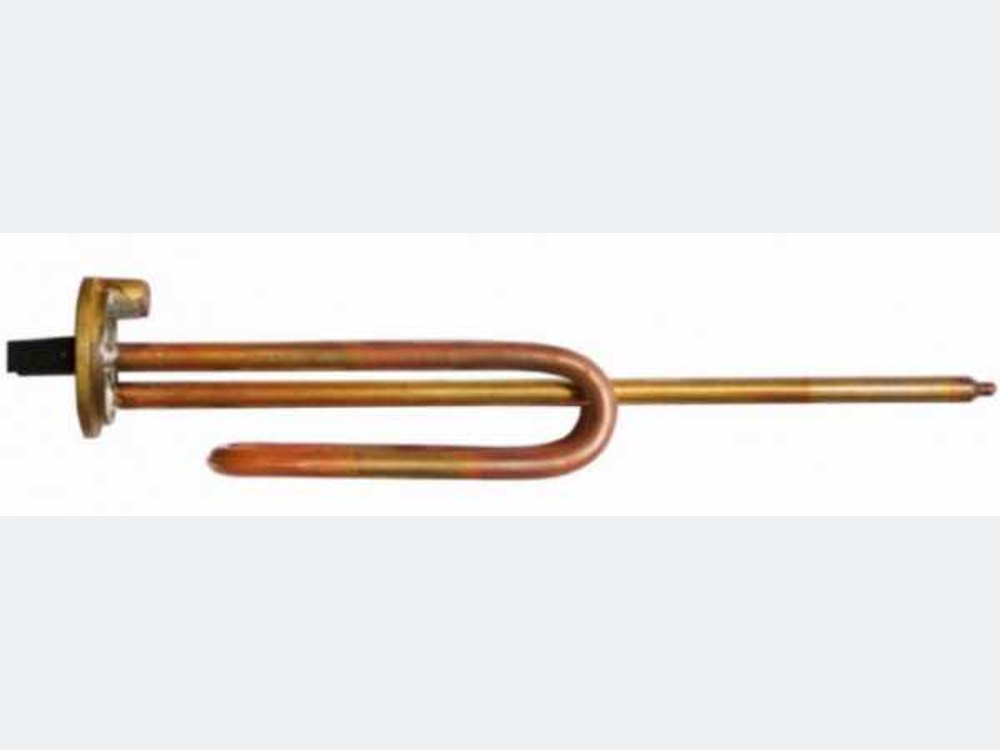

С трубкой под термостат прямо в теле элемента. Датчик снимает температуру гильзы, а не воды — точнее держит режим.

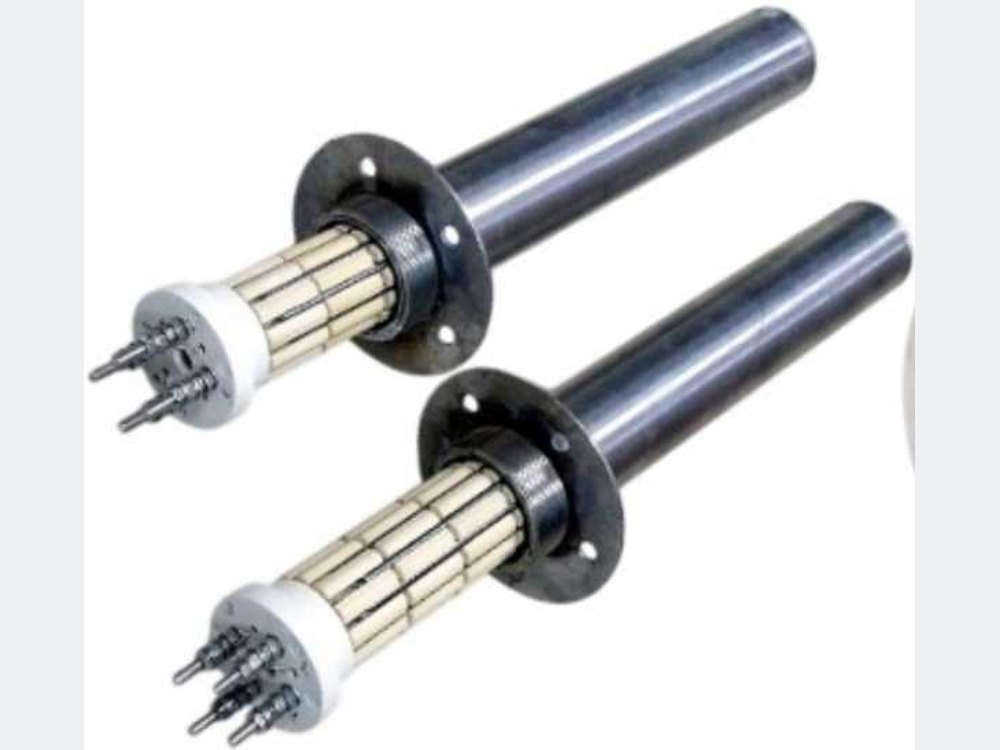

В глухую нишу под фланец. Компактный прогрев для баков и котлов, где нет места под длинную гильзу.
У мокрого ТЭН трубка стоит прямо в воде: накипь садится на неё, а поменять элемент можно только со сливом системы. У сухого спираль спрятана в защитную колбу-гильзу. Вода касается стенки колбы снаружи, а сам нагреватель остаётся сухим — отсюда и все его плюсы.
Отложения садятся на внешнюю стенку колбы, а не на спираль. В жёсткой воде сухой ходит заметно дольше мокрого.
Элемент вынимается из закрытого стакана. Радиатор или бак остаются полными — не сливаете и не завоздушиваете систему.
При завоздушивании гильза не перегорает мгновенно. Термозащита успевает отключить нагрев до отказа.
Длину, диаметр и резьбу колбы делаем под нишу радиатора или стакан бойлера — встаёт вместо родного.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,3 – 2 кВт | бытовые; под котёл — блоками больше |
| Напряжение | 220 В | и 380 В для блоков |
| Диаметр гильзы | 32, 42, 43 мм | ходовые ниши радиаторов и бойлеров |
| Резьба крепления | G1¼", G1/2", Du32 | под ваше посадочное место |
| Длина рабочей части | до 300 мм | и больше по чертежу |
| Заполнение колбы | кварцевый песок, периклаз | под теплоотдачу и ресурс |
| Оболочка гильзы | нержавейка, латунь, сталь | подбираем под воду и режим |
| Терморегулятор | 40–85 °C + термозащита | встроенный или под датчик |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы сухого ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Спираль греет гильзу, а не воду — накипь садится на колбу снаружи, а не на трубку. Ресурс в жёсткой воде выше, чем у мокрого ТЭН.
Ставим сухой элемент в стакан-колбу: вынимаете нагреватель, не сливая систему. Радиатор и бак остаются заполненными.
При оголении гильзы спираль не перегорает мгновенно, как мокрый ТЭН в воздухе. Термозащита успевает отключить нагрев.
Повторяем 1:1 по образцу: длину гильзы, резьбу, узел терморегулятора — под ваше отверстие без переделки корпуса.

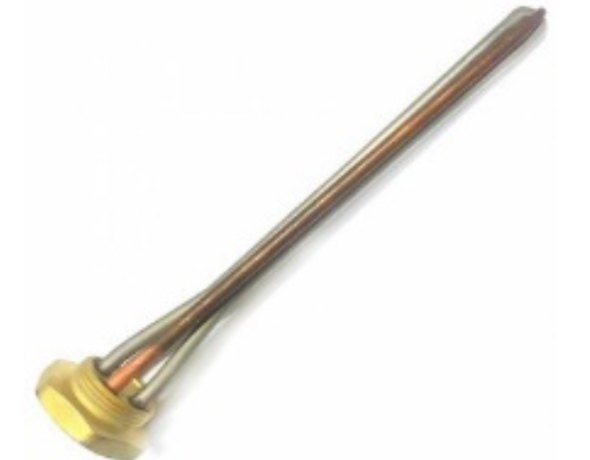

Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Так по ГОСТ пишут параметры трубки. У сухого ТЭН эта трубка сидит внутри защитной гильзы — колбы из стали или латуни, заполненной кварцевым песком или периклазом. В маркировку не вносят ни резьбу гильзы, ни термоголовку: их задают чертежом или образцом. По вашему посадочному месту сделаем гильзу под нишу радиатора (G1¼", D42) или под стакан бойлера — с той же логикой обозначения.
От одной штуки под замену родного до блока секций в котёл. Ниже — параметры конкретных работ; свой размер гильзы и резьбу повторим по образцу.
Прямая гильза в секционный чугунный радиатор с термоголовкой. Повторяли по образцу — встал в штатную нишу без доработки. Батарея работала как автономный обогреватель мастерской.

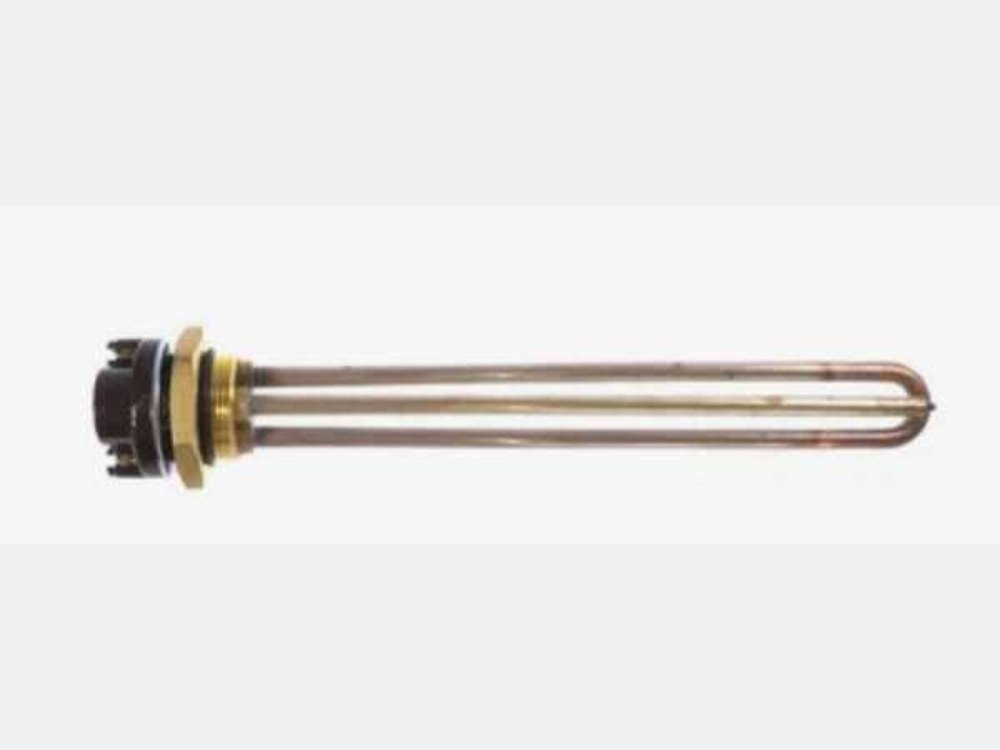

Латунная гильза, встроенный терморегулятор 40–70 °C и термозащита на 120 °C. Ставили в накопительный бак на 50–80 л вместо снятого с выпуска элемента.
Прямой элемент в стакан накопительного водонагревателя. Греет воду через колбу, меняется без слива бака. Нержавейка под жёсткую воду.

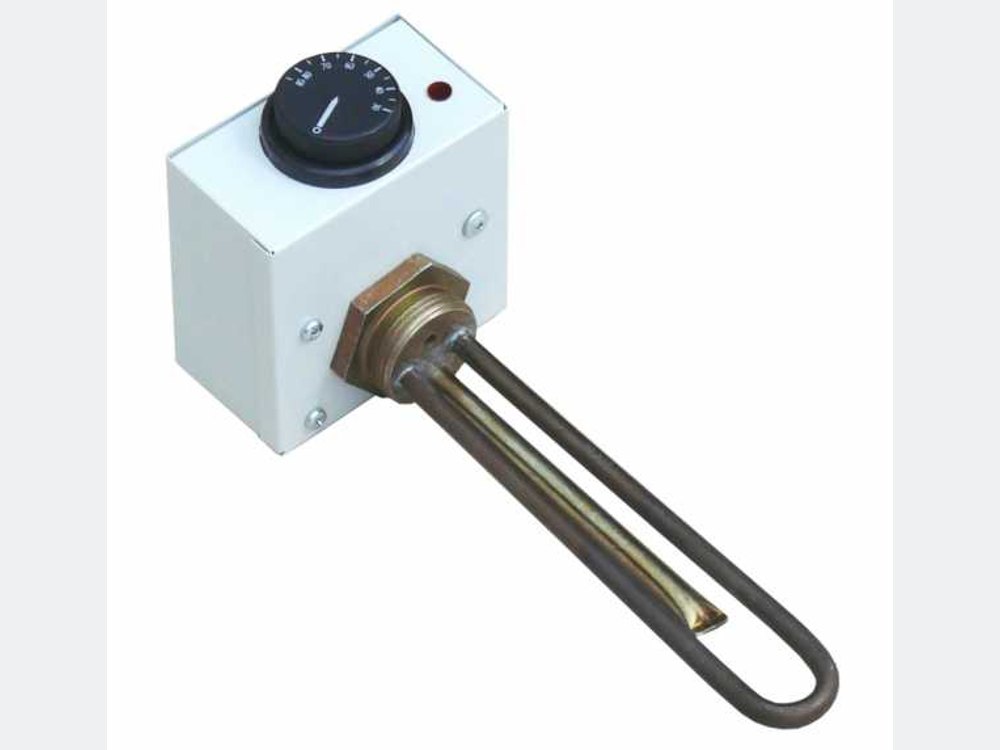

Узел с поворотным регулятором, индикаторной лампой и защитой от перегрева. Держит температуру воды в баке горячего водоснабжения цеха.

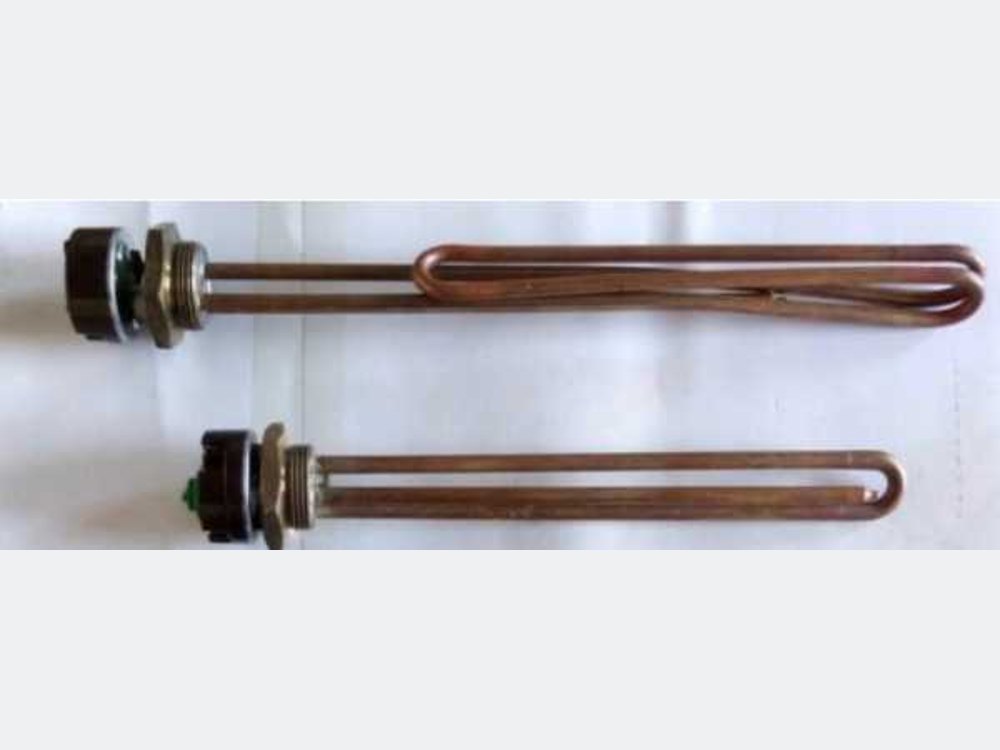

Под гайку в готовое резьбовое отверстие бойлера. Трубка под датчик температуры для контроля нагрева. Меняли штатный без переделки корпуса.

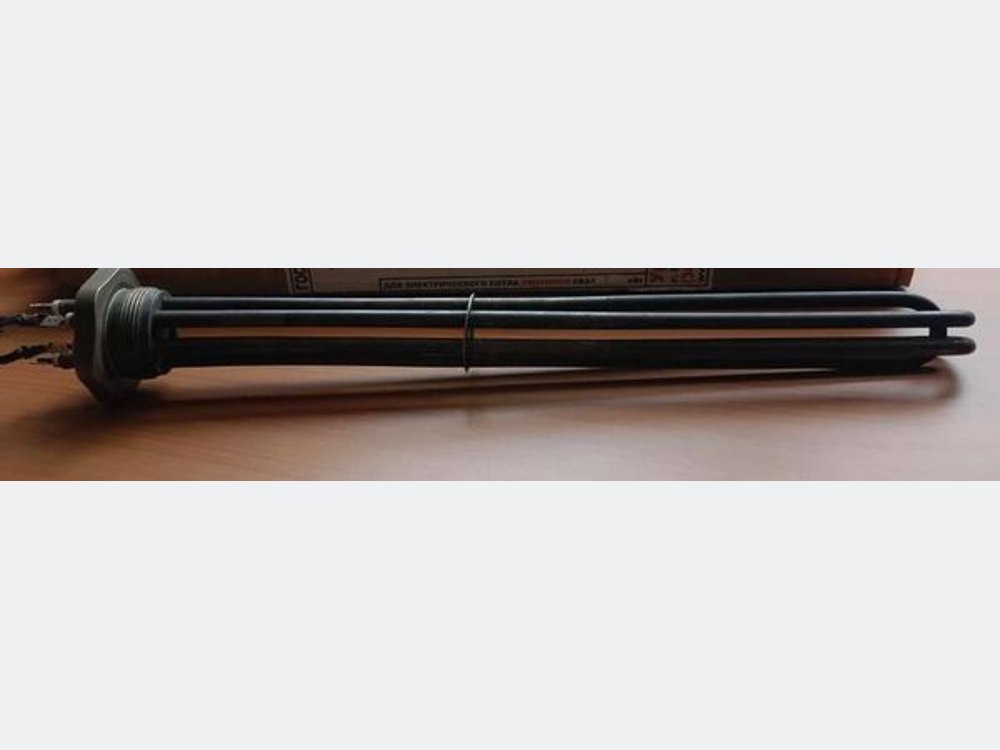

Три параллельные секции на общем основании под врезку в электрокотёл. Большая поверхность нагрева на компактной посадке.
Ниже четыре реальных обращения за сухими ТЭН — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился за сухим ТЭН в чугунную батарею — автономный обогрев мастерской. Прислал старую гильзу с термоголовкой. По образцу повторили прямой элемент в гильзе: 1,5 кВт, 220 В, резьба G1¼", D42, длина 272 мм. Встал в штатную нишу без доработки, регулятор держит температуру теплоносителя.
Ремонт накопительного водонагревателя: элемент снят с выпуска, нового не найти. Прислал старый на замер. Сделали в латунной гильзе со встроенным терморегулятором 40–70 °C и термозащитой на 120 °C — 1,5 кВт, 220 В, гайка Du32. Меняется без слива бака, вода трубки не касается.
Задача по жёсткой воде: мокрый ТЭН быстро зарастает накипью. Прислали фото стакана бойлера. Сделали прямой сухой элемент под колбу: 0,75–1 кВт, 220 В, ⌀43 мм, длина 300 мм, нержавейка. Греет воду через стенку стакана, меняется без слива бака — трубка не контактирует с водой.
Нужен сменный элемент в готовое резьбовое отверстие бойлера, без переделки корпуса. Прислал размер посадки G1¼" (32 мм). Сделали резьбовой под гайку: 2 кВт, 220 В, с трубкой под датчик температуры для контроля нагрева. Встал вместо штатного один в один.
От размера ниши радиатора или модели бойлера до готовой гильзы с паспортом. Хватит фото или образца старого элемента.
Присылаете чертёж, фото, образец или маркировку. Хватит и размера ниши радиатора либо модели бойлера.
Подбираем длину гильзы, резьбу, терморегулятор, считаем цену и срок. Спорные места уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Сухой ТЭН — трубчатый нагреватель, поэтому паспорт оформляем по ГОСТ 13268-88 (межгосударственный стандарт, действующий в РК). Гильзу, резьбу и узел терморегулятора фиксируем чертежом.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы гильза, резьба и узел терморегулятора дошли целыми транспортной по РК.
«Старый ТЭН в чугунной батарее зарос накипью и потёк. Поставили сухой по нашему образцу, резьба G1¼" встала как родная. Теперь можно менять, не сливая систему. Забрали в Алматы.»
«Заказывали сухие элементы для бойлеров под жёсткую воду. Объяснили, почему сухой живёт дольше мокрого, помогли с длиной гильзы. Второй сезон без нареканий.»
«Нужен был один резьбовой ТЭН с терморегулятором, штатный сняли с выпуска. Повторили по образцу с трубкой под датчик, всё встало без переделки бака.»
«Считали мощность на радиатор вместе, подсказали взять 0,8 кВт вместо 1,5 — хватает. Паспорт приложили, цена честная.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
