Делаем хомутовые и бандажные нагреватели, которые обжимают цилиндр снаружи и греют через контакт с металлом: экструдеры, термопластавтоматы, сопла, трубы, ёмкости. Спираль уложена в миканитовую или керамическую ленту, свёрнутую в кольцо, с винтовым стяжным замком. Клиенты часто зовут их «хомутовый ТЭН», хотя по строению это не трубка. По образцу, маркировке или чертежу, от одной штуки, с паспортом и замером.
Внутренний диаметр, ширину и материал подбираем под ваш цилиндр. Ниже — реальные хомутовые и бандажные нагреватели, которые мы делали или повторяли по образцу; сделаем и нестандарт.
Спираль в слюдопласте под стальной обкладкой, свёрнута в кольцо. Ходовой вариант на экструдеры и ТПА, рабочая t° до ~350–450 °C. На фото — ⌀60×35 мм, 230 В 250 Вт.

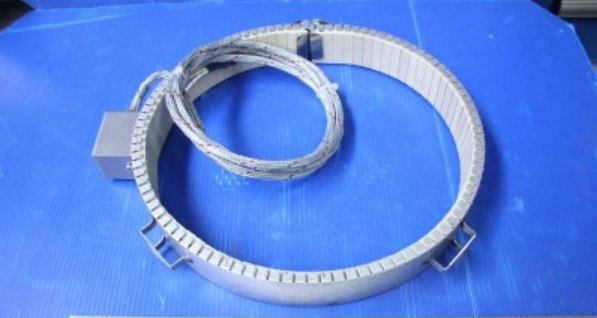

Спираль в керамических изоляторах-бусах на гибкой ленте. Держит до 600–700 °C — там, где миканиту уже горячо: горячие цилиндры, крупные бочки, стеклоформы.
Литой корпус плотно облегает трубу или сопло, стяжка по образцу. Хороший тепловой контакт для точной температуры на небольших диаметрах.

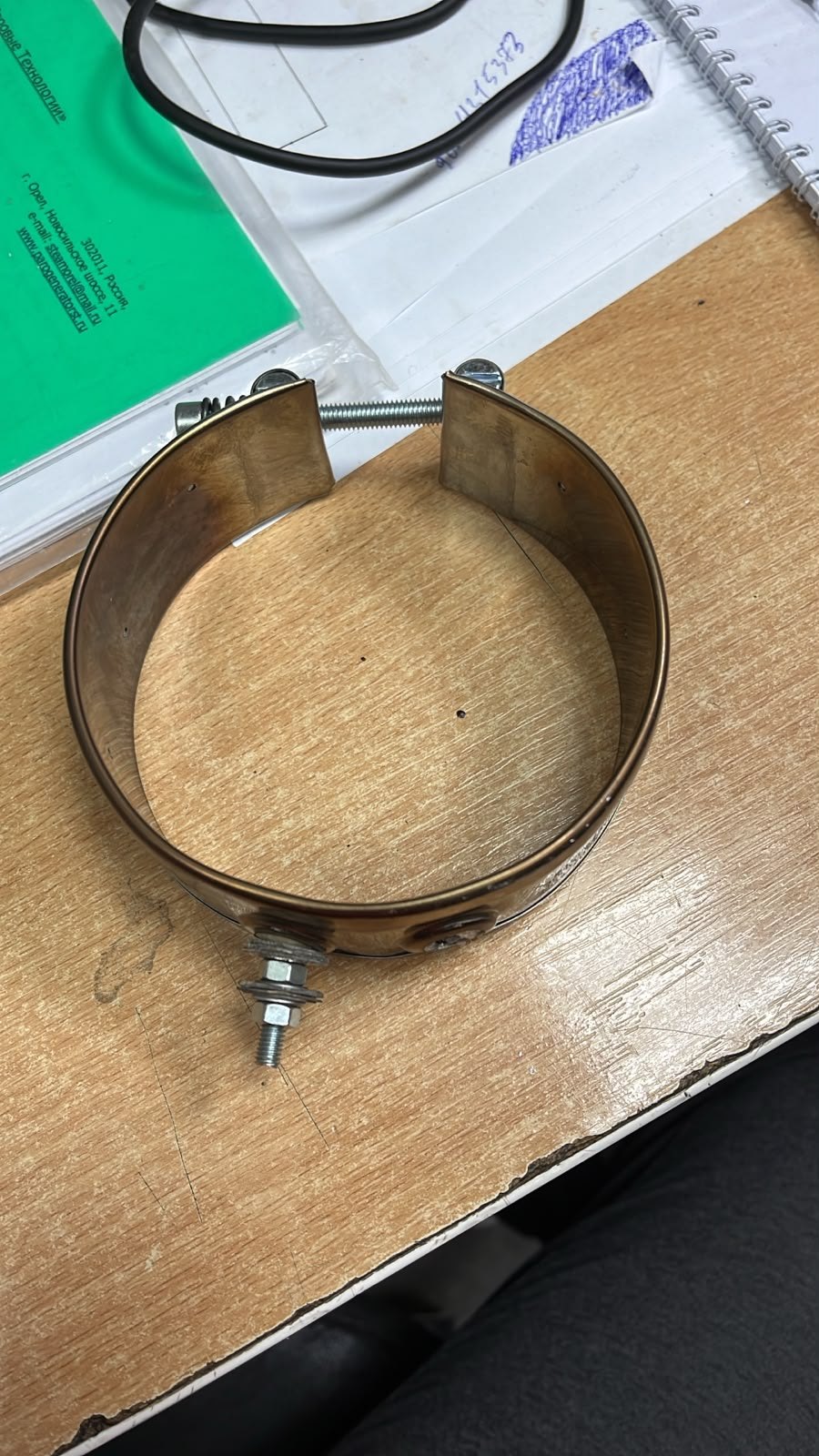

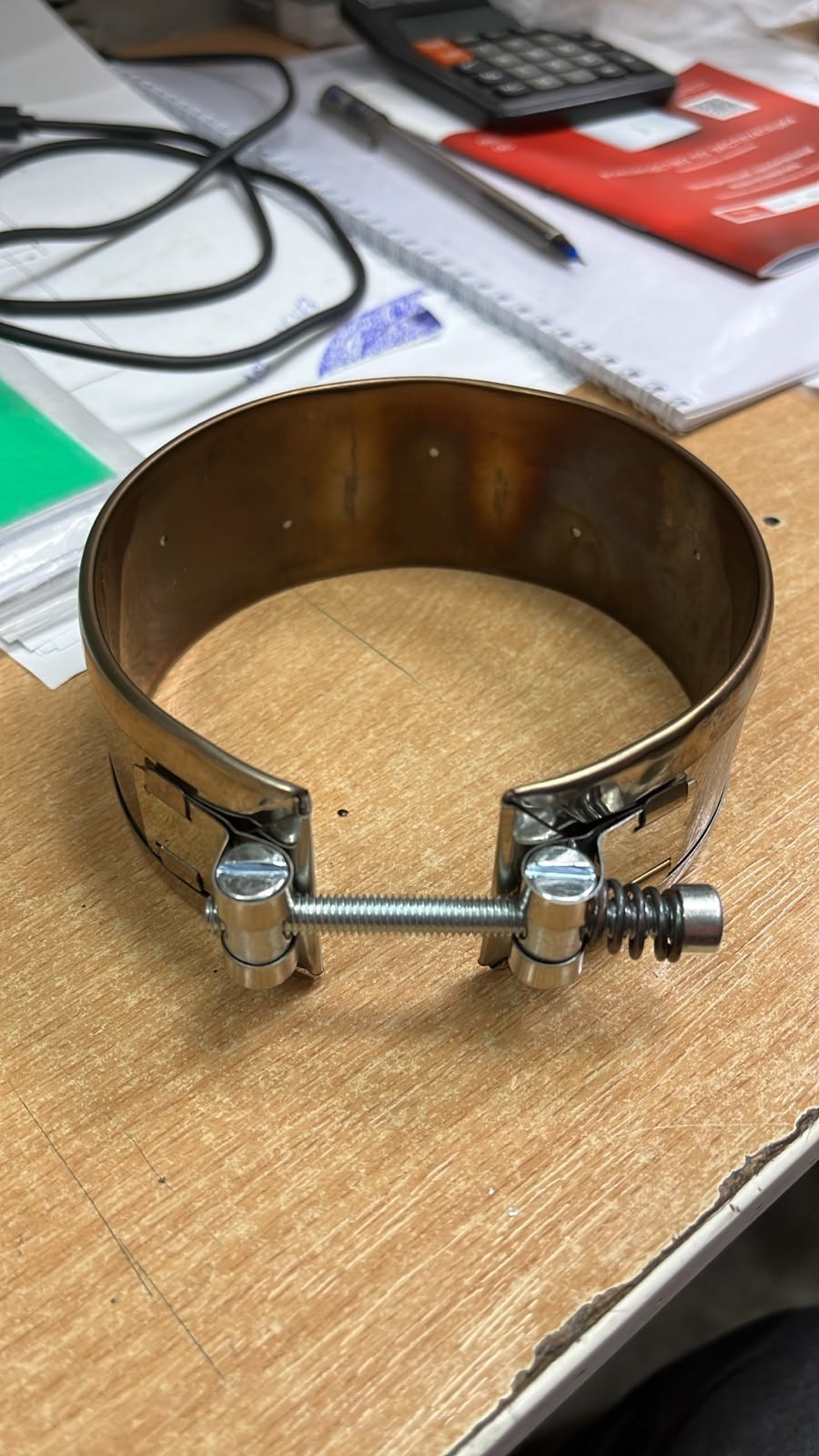

Стальная обечайка с винтовым замком — ставится и снимается без разбора узла. Под повторяющуюся замену на линии, выводы под ваши клеммы.
Стяжной болт, планки, выводы под шпильки, клеммы или гибкий провод в оплётке. Вырез под термопару и отверстие под сопло — по вашему месту.

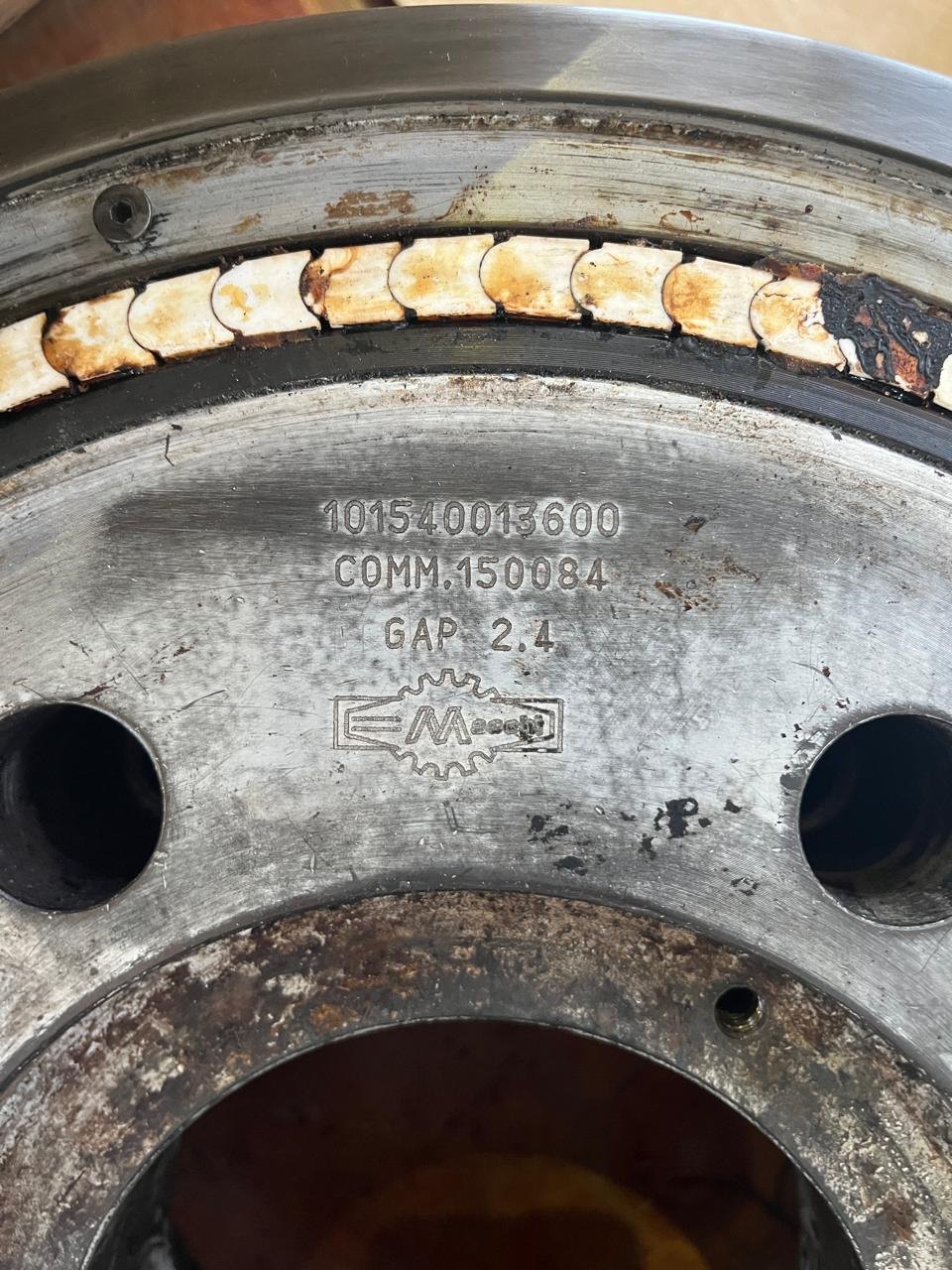

Так нагреватель садится на ствол экструдера или ТПА: обжимает по окружности, греет расплав через стенку. Диаметр и ширину снимаем под ваш ствол.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 100 Вт – 6 кВт | на элемент; секциями — больше |
| Напряжение | 12 / 24 / 36 / 110 / 220 / 380 В | под вашу сеть |
| Внутренний диаметр | от 30 до 500 мм и больше | посадка по образцу или чертежу |
| Ширина кольца | 20 – 250 мм | и составные секции по длине ствола |
| Материал | миканит (слюда), керамика, латунь | под температуру и диаметр |
| Удельная нагрузка | 2 – 6 Вт/см² | подбираем под теплоотвод в стенку |
| Рабочая t° на поверхности | до 350 – 700 °C | миканит до ~450, керамика выше |
| Присоединение | стяжной винтовой замок, обжим | ставится и снимается без разбора узла |
| Вывод | шпильки, клеммы, гибкий провод в оплётке, штекер | с вырезом под термопару и сопло |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы хомутового нагревателя: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Круглая трубка не обхватывает ствол экструдера — контакт по линии, перегрев и недогрев. Хомутовый обжимает цилиндр по всей окружности, тепло идёт в стенку равномерно.
У хомутовых нет единой системы: ЭНХ, JRO, импортные клейма ⌀D×H. Снимаем внутренний диаметр, ширину, тип замка и выводов с образца и повторяем аналог один в один.
Ставим окно под датчик температуры, отверстие под сопло или фильеру, разрез под клеммную коробку — по вашему чертежу или старому нагревателю.
На горячие цилиндры и стеклоформы ставим керамический бандажный — до 600–700 °C, где миканитовый уже перегревается и теряет изоляцию.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это реальный хомутовый миканитовый нагреватель с образца клиента: внутренний диаметр 60 мм, ширина 35 мм, гибкие выводы в оплётке, стяжной замок. У хомутовых главное в маркировке — внутренний диаметр и ширина, они и задают посадку на ствол.
По этому заказу чертежа не было — клиент прислал фото старого хомута и размеры. Сделали 2 штуки с гибкими выводами по 50 см вместо шпилек, замок под снятие без разбора узла. Хомутовый нагреватель — это не трубчатый ТЭН, поэтому под ГОСТ 13268-88 он не подпадает; делаем по образцу, чертежу и ТУ.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

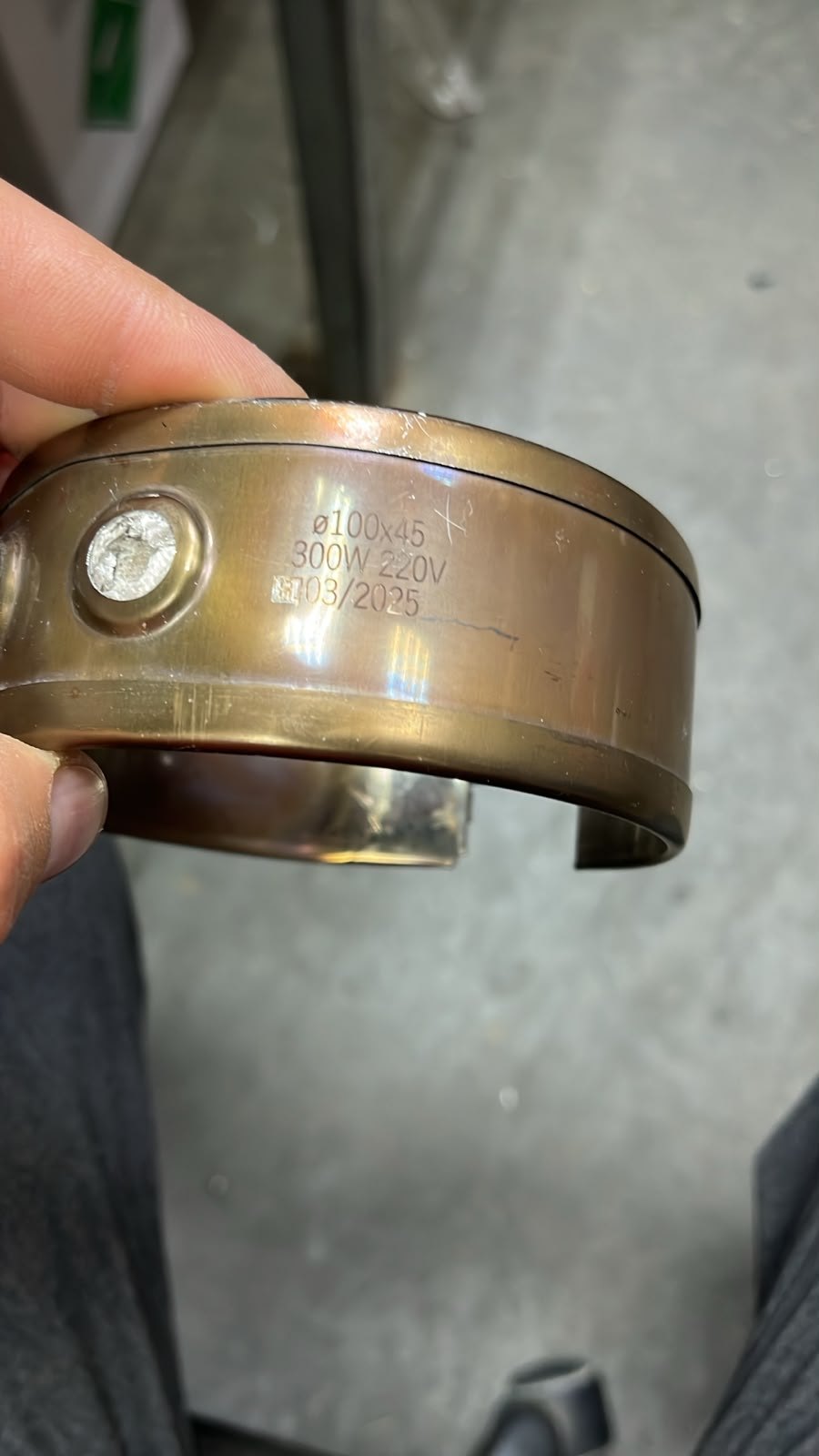

Повтор по фото старого хомута без чертежа: диаметр 100 мм, ширина 45 мм, 300 Вт. Гибкие выводы по 50 см вместо шпилек, замок под снятие без разбора узла.

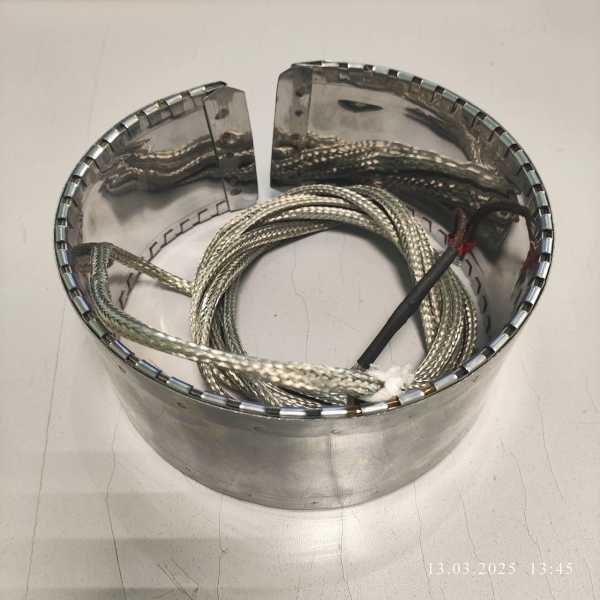

Ходовой хомутовый на сопло и малый цилиндр. Спираль в слюде под стальной обечайкой, гибкие выводы в оплётке, стяжной замок. Быстрый контактный нагрев.

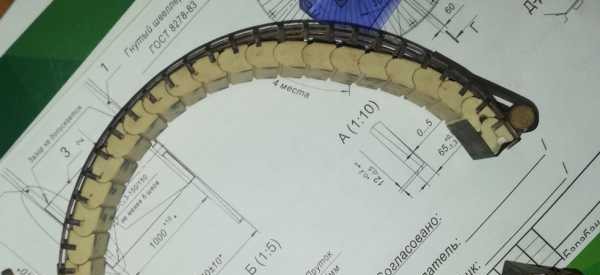

Гибкая лента из керамических изоляторов под горячий цилиндр большого диаметра. Повторяли по образцу клиента: там, где миканиту уже жарко.

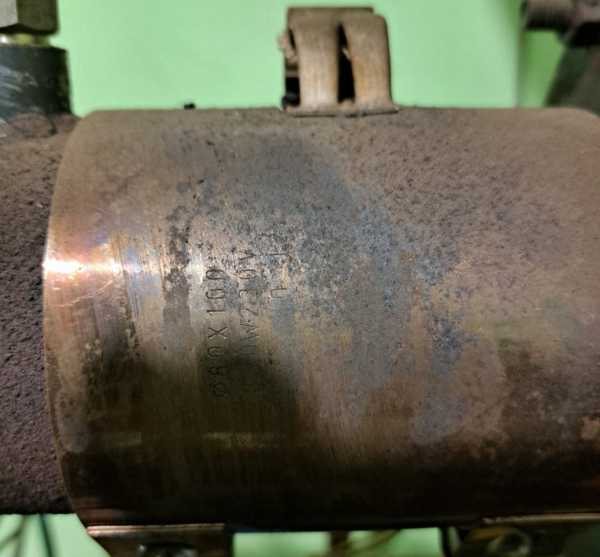

Нагрев расплава через стенку ствола: хомут обжимает цилиндр по всей окружности. Диаметр и ширину сняли под конкретный ствол экструдера.

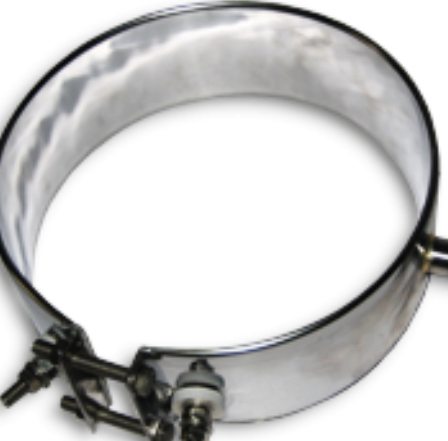

Стальная обечайка с винтовым замком под быструю замену на линии. Ставится и снимается без разбора узла, выводы под штатные клеммы.

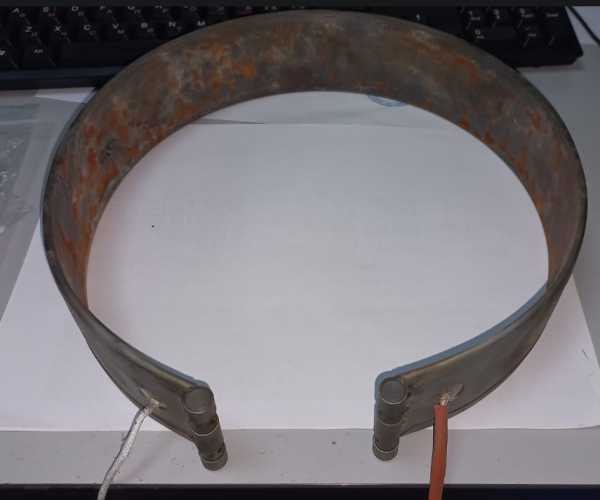

Запрос под трубу диаметром 300 мм: кольцевой нагреватель шириной 40–50 мм, 4–5 кВт, до 300 °C. Обжим по окружности, замок и выводы по месту.
Ниже четыре реальных обращения за хомутовыми и бандажными нагревателями — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.

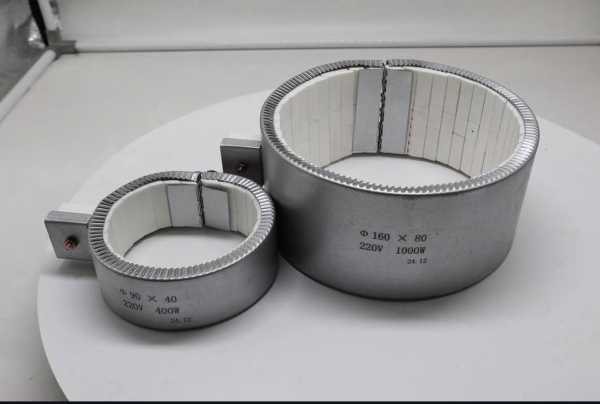

Обратился с прогоревшим латунным хомутом на цилиндре: чертежа нет, есть сам элемент. По фото сняли диаметр 100 мм, ширину 45 мм, мощность 300 Вт, 220 В. Повторили в латуни, но выводы сделали гибкие по 50 см вместо шпилек и добавили стяжной замок под снятие без разбора узла.
Задача по нагреву сопла ТПА и малого цилиндра: нужен ходовой хомут под быстрый контактный нагрев. Прислал размер ⌀60×35. Сделали миканитовый: спираль в слюде под стальной обечайкой, гибкие выводы в оплётке, стяжной замок. 250 Вт, 230 В — греет через стенку сопла.
Обратились под горячий цилиндр большого диаметра, где миканитовый хомут уже не держит температуру. Прислали образец для замера. Сделали гибкую ленту из керамических изоляторов — рабочая до 700 °C, обжимает цилиндр по окружности. Диаметр и ширину сняли под их узел.
Нагрев расплава через стенку ствола экструдера: хомут должен обжать цилиндр по всей окружности. Прислал диаметр и ширину под конкретный ствол. Изготовили хомутовый нагреватель по замерам, с винтовым замком под быструю замену на линии и выводами под штатные клеммы.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете фото старого хомута, образец, маркировку или чертёж. Нужны внутренний диаметр, ширина, мощность и напряжение.
Снимаем диаметр и ширину, подбираем материал (миканит, керамика, латунь) и удельную нагрузку, считаем цену и срок.
Подтверждаете параметры, тип замка и выводов. Выставляем счёт на ИП, ТОО или физлицо.
Сворачиваем кольцо под ваш диаметр, ставим замок и выводы, проверяем сопротивление и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Хомутовый нагреватель — не трубчатый элемент, ГОСТ 13268-88 на него не распространяется. Изготавливаем по образцу, чертежу и собственным ТУ. Каждое кольцо проверяем перед отгрузкой.
Оформляем паспорт с параметрами и датой изготовления. Хомутовый нагреватель — по образцу, чертежу и ТУ.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
Внутренний диаметр, ширину, замок и выводы делаем по образцу или чертежу, чтобы обжало без подгонки.
Пакуем так, чтобы кольцо и выводы дошли целыми транспортной по РК.
«Прогорели хомутовые на стволе экструдера, оригинал не найти. Сняли размеры с обломка, повторили с тем же замком и выводами — сели на ствол без подгонки. Забрали в Алматы транспортной.»
«Нужен был один кольцевой нагреватель на трубу под подогрев, все отказывали из-за одной штуки. Тут посчитали по фото и размерам, сделали точно под диаметр.»
«Заказывали керамические бандажные на горячий цилиндр, обычные миканитовые не держали температуру. Помогли выбрать материал, объяснили разницу. Работают без просадки изоляции.»
«Повторили латунные обжимные на сопла ТПА по образцу, диаметр и мощность выдержали точь-в-точь. Паспорт и замер приложили.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
