Делаем нагреватели лучистого (инфракрасного) нагрева: керамические патронные и наборные ЭНПк, кварцевые ИК-ТЭН, двухконцевые трубчатые и блоки для камер. По чертежу, образцу или одной маркировке — от штуки до серии, с паспортом. Такой нагрев греет саму деталь и поверхность, а не воздух вокруг.
Тип, диаметр и длину подбираем под посадочное место и режим. Ниже — типовые исполнения лучистого нагрева, но повторим и нестандарт по вашему эскизу.
Резистивная проволока в пазах керамических сегментов, собранных в цилиндр. Сухой нагрев до 800 °C, диаметры 30–57 мм, ставится в ванны, печи и калориферы.

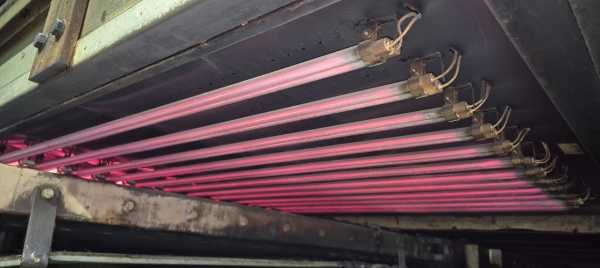

Ряды излучателей на панели для равномерного лучистого прогрева зоны в промышленной печи и сушилке. Компоновку собираем под габарит камеры.

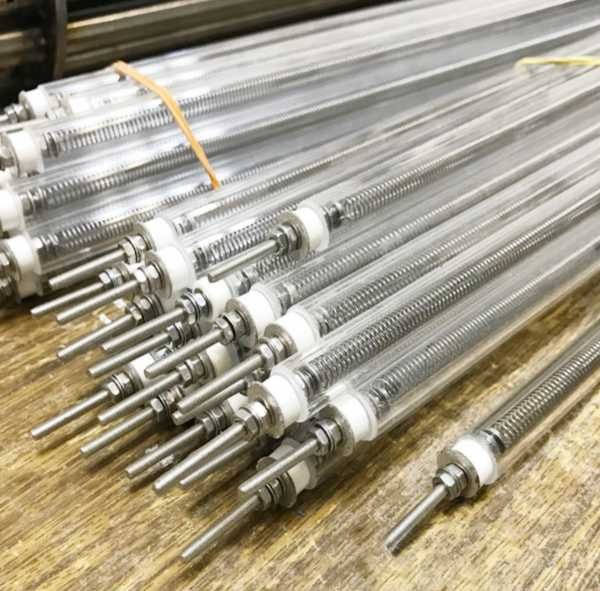

Нихромовая спираль в кварцевой трубке ⌀8–20 мм. Быстрый выход на режим, спираль до 1100 °C — для термообработки, сушки, пластмасс.

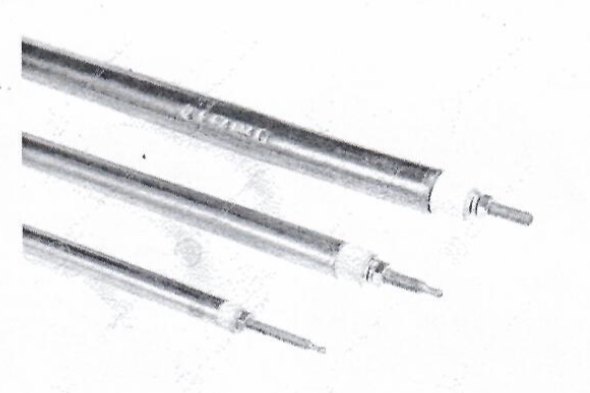

Прямой элемент ⌀6–10 мм с выводами по концам под кассеты и пазы калориферной печи. Направленный лучистый нагрев воздуха до 300–450 °C.

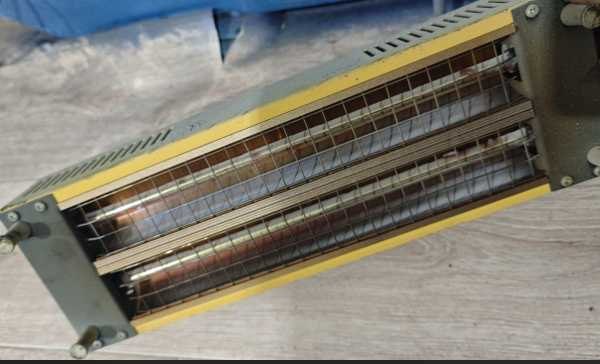

Несколько трубчатых секций на общем фланце под нагрев объёма камеры. Большая мощность на компактной посадке, 220 и 380 В.
Кварцевый излучатель в кожухе под запылённую или влажную среду — защищает трубку и держит направленный поток тепла на деталь.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,1 – 15 кВт | на один элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 12–110 В |
| Диаметр | 6 – 57 мм | патронные от 6 мм, наборные до 57 мм |
| Длина | 60 – 3000 мм | кварцевые до 5,6 м |
| Рабочая t° на оболочке | до 800 °C | спираль кварцевого — до 1100 °C |
| Плотность мощности | до 50 Вт/см² | у патронных; наборные до 9 Вт/см² |
| Материал оболочки | керамика, кварц, нержавейка | подбираем под температуру и среду |
| Ресурс | ~5000 ч | при рабочей t° до 700 °C |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы керамического ИК-нагревателя: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Лучистый (ИК) нагрев отдаёт тепло прямо на поверхность заготовки: краска, пластик, покрытие прогреваются быстрее, а воздух в цеху не перегревается. Подбираем длину волны и мощность под материал.
Керамический патронный элемент ⌀6–20 мм вставляется в глухое отверстие и держит зону 350–700 °C. Удельная мощность до 50 Вт/см² — компактно и точно.
Наборный керамический ЭНПк — сухой нагреватель без засыпки, оболочка до 800 °C. Ставится в ванны, печи горячего дутья, калориферы, где важен ресурс.
Повторяем 1:1 по образцу или маркировке кварцевого или керамического элемента, подгоняем присоединение под посадочное место без переделки корпуса.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это маркировка трубчатого инфракрасного ТЭН по ГОСТ 13268-88 — по такому обозначению восстановим кварцевый или металлический ИК-элемент под калорифер и камеру. У керамических наборных нагревателей своя маркировка: например «ЭНПк 46×1000; 5×380; 3» — где 46 это наружный диаметр в мм, 1000 длина в мм, 5 мощность в кВт при 380 В, а 3 число контактных выводов (схема треугольник). Если под рукой только сам элемент — снимем размеры и повторим по образцу.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

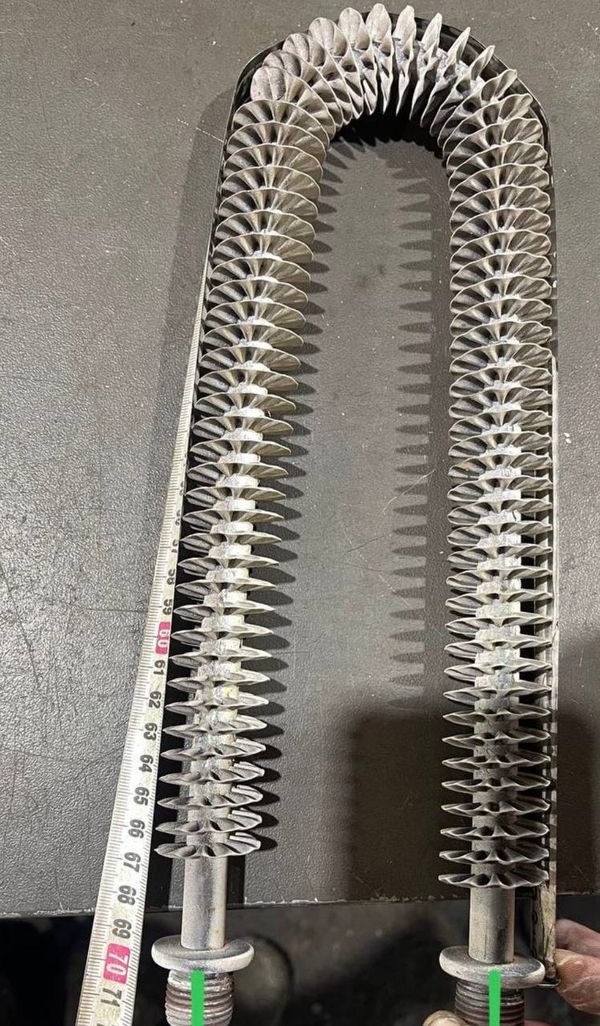

Оребрённый U-образный элемент для печи порошковой окраски: лучистое тепло пропекает покрытие ровно по объёму без локальных перегревов.

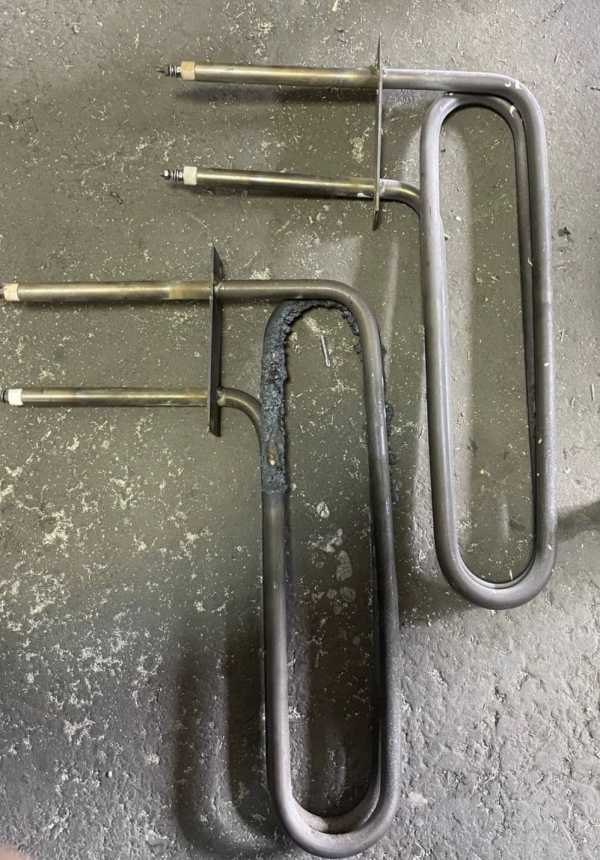

Пара U-образных элементов под камеру полимеризации порошковой краски. Развёртку и ширину сборки согласовали под калорифер камеры.
Нагрев формующей плиты вакуумной упаковочной машины Multivac R530: прямые патронные элементы под точный локальный прогрев зоны формования.
Патронные нагреватели с керамическим сердечником в глухие отверстия литейной формы. Высокая плотность мощности в компактном корпусе.
U-образный оребрённый элемент под камеру полимеризации: повторяли по образцу с замером, снизили нагрузку на трубку под сменную работу.
Наборный сухой нагреватель ЭНПк 46×1000 на 5 кВт: проволока в керамических сегментах, оболочка до 800 °C. Под ванны и печи горячего дутья.
Ниже четыре реальных обращения за нагревателями лучистого нагрева — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился по замене нагревателя в печи порошковой окраски: покрытие местами «недопекалось», прогрев по объёму неровный. Прислал фото старого элемента. Сделали оребрённый U-образный ИК-ТЭН под равномерное лучистое тепло, снизили удельную нагрузку на трубку. Встал на штатные шпильки без переделки.
Задача по горячеканальной пресс-форме: патронный нагреватель отработал ресурс, форма стоит. Прислал диаметр и глубину отверстия. Повторили патрон с керамическим сердечником ⌀8 мм под ту же посадку, заложили плотность мощности под 350–700 °C. Встал прессовой посадкой, форма вышла на режим.
Обратились под замену сухого наборного нагревателя ЭНПк в промышленной ванне, 5 кВт, 3×380 В. Прислали шильдик и размеры фланца. Собрали наборный керамический элемент ⌀46 мм под ту же длину и схему треугольник, оболочка до 800 °C. Присоединение повторили под их фланец.
Ремонт камеры полимеризации: оребрённый нагреватель снят с выпуска, нового не найти. Прислал старый на замер. Повторили U-образную форму под лучистый нагрев объёма, посадку и выводы сняли с образца. Встал на прежнее место без доработки корпуса.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: тип нагрева, мощность, напряжение, посадка.
Подбираем исполнение (керамика, кварц или трубчатый), материал и удельную мощность, считаем цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем кварц и керамику так, чтобы трубка и выводы дошли целыми транспортной по РК.
«Меняли ИК-нагреватели в печи порошковой окраски, покрытие стало пропекаться ровно. Оребрённые сделали точно под наши шпильки, встали без переделки.»
«Нужны были патронные керамические в пресс-форму, ⌀8 мм. Повторили по замеру отверстия за несколько дней, форма запустилась. Отправили в Караганду.»
«Заказывали наборный ЭНПк в ванну на 5 кВт. Помогли с расчётом удельной мощности, объяснили разницу между керамикой и кварцем по-человечески.»
«Нужен был один кварцевый ИК-ТЭН для лаборатории, везде отказывали из-за одной штуки. Здесь сделали без вопросов, паспорт приложили.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
