Делаем нагреватели под пониженное напряжение: 12, 24, 36, 48, 60, 110 В. Поилки для скота и птицы, кулеры воды, подогрев гидромасла, борт транспорта и спецтехники, суда, телеком-шкафы на 48 В, лабораторные и опытные стенды. По чертежу, образцу или одной маркировке — патронные, U-образные, резьбовые в бак, воздушные, от штуки до серии.
Форму, длину, резьбу и выводы подбираем под вашу задачу и источник питания. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Элемент с резьбовой бобышкой под бак поилки, кулера или гидробака. Нагрев воды и масла на 24 В, длина под ёмкость, 300–800 Вт, нержавейка. Пример — универсальный ТЭН 500 Вт, 24 В.

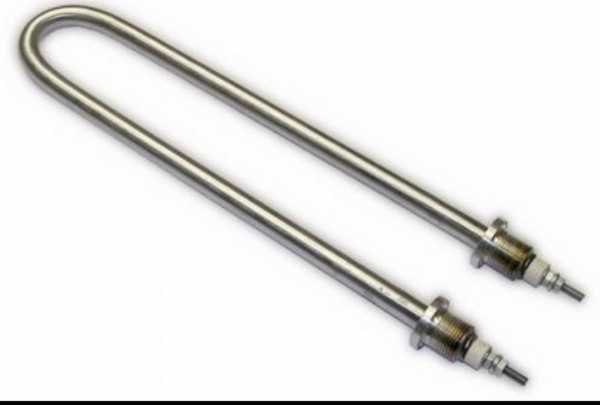

U-элемент с резьбовыми вводами под 60–110 В. Развёртка под ёмкость или камеру, аккуратная заделка концов, 0,3–1 кВт. Пример — ТЭН 42 А 13/0,4 на 110 В.
Патрон ⌀8–17 мм под пресс-форму, нож или узел на 24–48 В. Встроенная термопара, ноль на корпус, вывод под резьбу, от 60 Вт. Точная длина под гнездо.

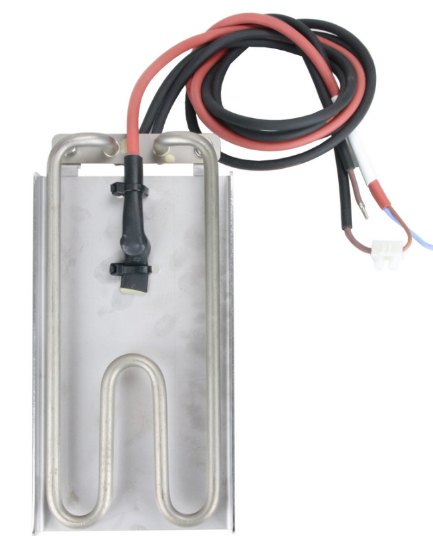

W-образный элемент на алюминиевой пластине под контактный нагрев на 24 В. Гибкие выводы с клеммами, компактный габарит, 150–300 Вт.

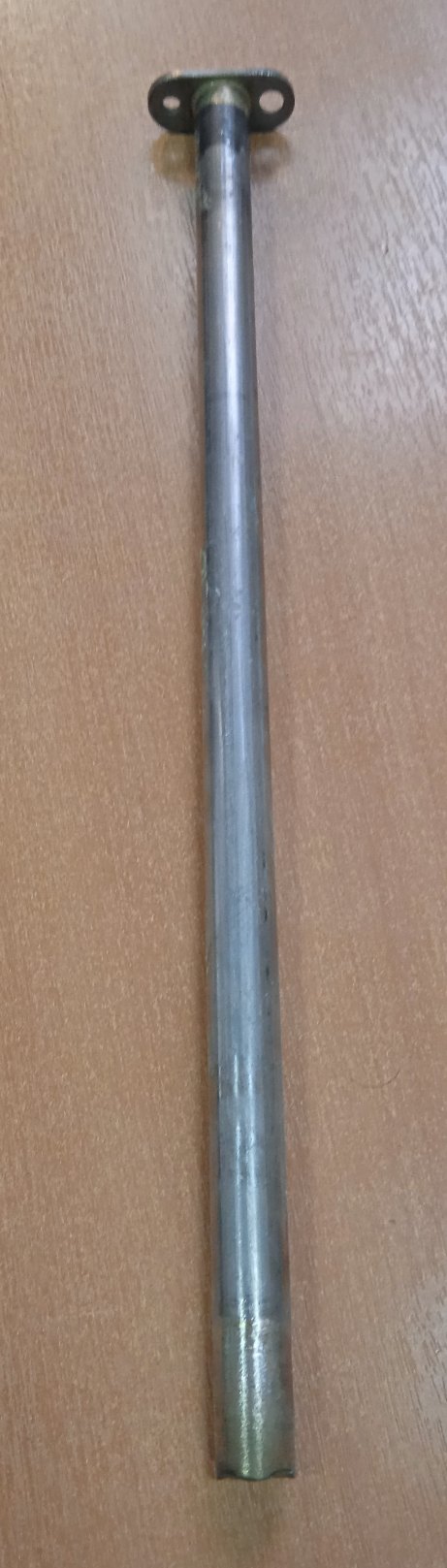

Прямой стержень с фланцевой головкой под врезку в бак на 48 В. Длина под ёмкость, нержавейка под воду и масло, 0,5–1 кВт. Пример — ТЭН 13×240, 48 В.
Воздушный U-элемент под обдув и обогрев на 110 В. Развёртка под корпус, гибкие выводы, 0,37–1,1 кВт. Для шкафов, камер и оттайки.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Напряжение | 12, 24, 36, 48, 60, 110 В | постоянный или переменный ток |
| Мощность | от 60 Вт | до нескольких кВт на элемент |
| Сопротивление | считаем под ваш номинал | например 5 Ом на 24 В |
| Диаметр трубки | 6,5, 8, 10, 13, 16 мм | патронные — до 17 мм |
| Посадка | резьба, фланец, бобышка | и по вашему образцу |
| Материал оболочки | нержавейка, пищевая AISI 304 | вода, масло, поилки |
| Датчики | термопара, ноль на корпус | как в оригинале |
| Форма | патрон, U, резьбовой, воздушный | и по вашему чертежу |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы низковольтного ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Считаем сопротивление под напряжение источника, чтобы ток не превысил предел АКБ или блока питания. Делаем под транспорт, спецтехнику, солнечные и автономные системы — там сетевого 220 В нет.
Ставим резьбовой или стержневой элемент из пищевой нержавейки в бак поилки для скота, птицы или кулера воды. Мощность подбираем под объём, чтобы вода не замерзала зимой.
Делаем патронный элемент под пресс-форму или узел с точной длиной, встроенной термопарой и нулём на корпус — под вашу схему управления и датчик температуры.
Повторяем по образцу или маркировке любой низковольтный элемент: 36 В для АКБ-инструмента, 48 В для телеком-шкафов, 110 В для судов и оттайки трюмов.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это типовая маркировка низковольтного водяного ТЭН по ГОСТ 13268-88 — последнее число это напряжение, здесь 24 В вместо привычных 220. По такому обозначению восстановим длину, диаметр, мощность и напряжение. Но для низкого напряжения главное — сопротивление: под 24 В при 500 Вт это около 1,15 Ом, ток порядка 21 А, и провода с клеммами должны держать этот ток. Мы считаем номинал под ваш источник — АКБ, борт-сеть 12/24 В или блок питания. Резьбу, посадку и датчики задаём по образцу или чертежу. Если под рукой только старый элемент — снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
Нагреватель в нержавеющую поилку для скота на 24 В, чтобы вода не замерзала зимой. Резьбовая посадка в бак, пищевая нержавейка, повторяли под конкретную поилку.
Элемент подогрева гидравлического масла в гидробаке спецтехники: 500 Вт, 24 В, резьба 1 BSP, длина 200 мм. Чтобы масло не густело на морозе перед пуском.

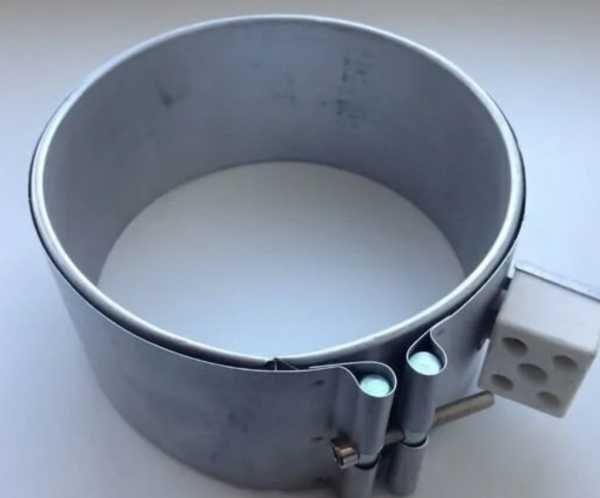

Кольцевой нагреватель на сопло термопластавтомата: ⌀60 мм, ширина 40 мм, 260 Вт. Клеммная колодка под схему станка, повторяли посадку по образцу.

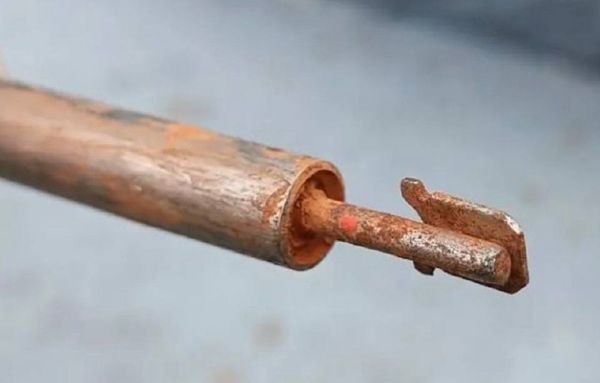

Прямой длинный элемент 2300 мм, 500 Вт на 110 В под оттайку трюмов судна. Медный ввод с клеммой, развёртку и длину повторяли по чертежу.

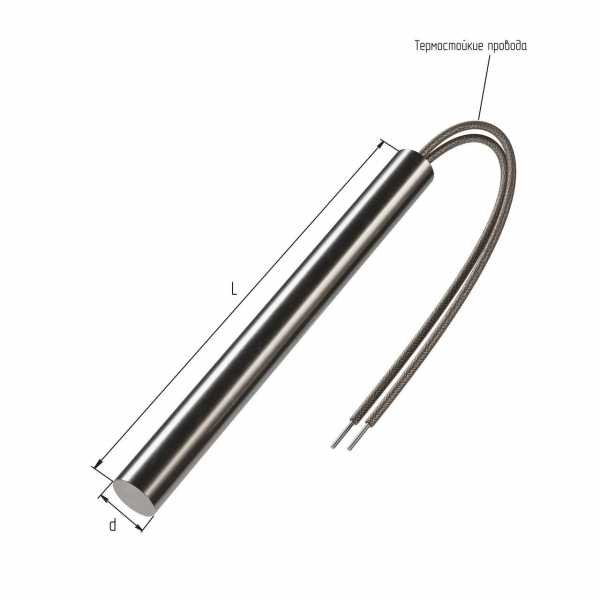

Патронный нагреватель ⌀16 мм, длина 400 мм, 300 Вт на 36 В, корпус стальной. Под узел с пониженным напряжением, повторяли по замеру гнезда.

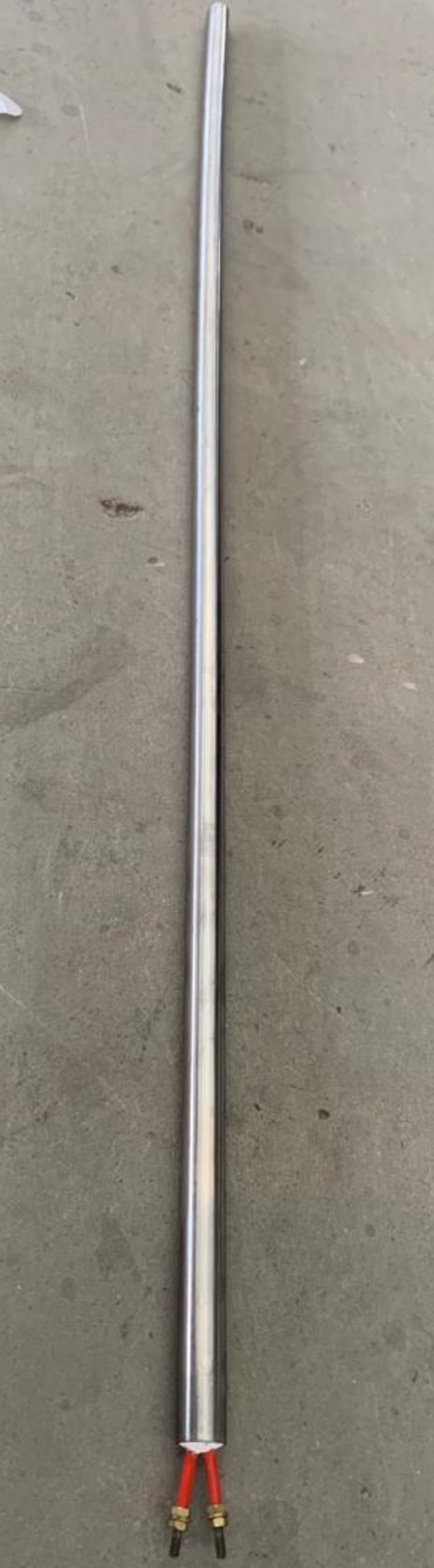

Воздушный элемент длиной 110 см, ⌀20 мм, 1,1 кВт на 110 В под обогрев камеры. Развёртку и вводы делали под корпус заказчика.
Ниже четыре реальных обращения за нагревателями на пониженное напряжение — из Telegram и WhatsApp, с фото и эскизами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился по спецэлементам на 12 В и 48 В, по 10 штук каждого исполнения, с эскизом. Посчитали сопротивление под каждое напряжение, подобрали сечение спирали и провода под ток. Сделали обе партии, проверили номинал каждого элемента перед отгрузкой. Токи легли в расчёт.
Обратился по поилкам для скота на 24 В: зимой вода замерзает, готовых элементов под это напряжение не найти. Прислал фото поилки с посадкой. Сделали резьбовой ТЭН из пищевой нержавейки под их бак, мощность под объём воды. Взял партию на всё стадо, вода держит плюс.
Задача от наладчика: патронный ТЭН для упаковочной машины на 24 В, около 5 Ом, с датчиком температуры. Прислали старый элемент с замером. Сделали патрон под гнездо, посчитали сопротивление под 24 В, встроили термопару. Узел вышел на режим, датчик отрабатывает.
Обратились по подогреву гидромасла в баке спецтехники: 500 Вт, 24 В, резьба 1 BSP, длина 200 мм. На морозе масло густеет, гидравлика не пускается. Прислали замер бобышки. Сделали резьбовой элемент под их бак, нержавейка. Масло прогревается перед пуском, техника заводится.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: напряжение, мощность, длина, посадка, источник питания.
Считаем сопротивление под ваш номинал, подбираем исполнение и провода под ток, считаем цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и фактический номинал каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактический номинал каждого элемента под ваше напряжение.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы резьба, выводы и трубки дошли целыми транспортной по РК.
«Нужны были элементы на 12 и 48 В под наш стенд, готовых нет. Посчитали сопротивление, сделали обе партии по десять штук. Номинал сошёлся, токи в расчёте.»
«Поилки на ферме зимой вымерзали. Сделали ТЭН на 24 В под наш бак из пищевой нержавейки. Вода держит плюс, взяли на всё стадо.»
«Гидромасло на морозе густело, техника не пускалась. Поставили подогрев 500 Вт на 24 В в бак. Масло греется, заводимся без проблем.»
«Патрон на 24 В с датчиком под упаковочную машину сделали точно по образцу. Сопротивление в номинал, термопара отрабатывает.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
