Гнём трубчатые ТЭН под каменку, электропечь, духовой шкаф и гриль так, чтобы элемент лежал в камнях или шёл по контуру камеры, а не грел пустой воздух над ними. Нержавеющая оболочка держит пар и брызги воды, керамические бусы закрывают выводы от влаги. Делаем по эскизу от руки, сгоревшему образцу или чертежу — от одной штуки, с паспортом по ГОСТ 13268-88.
Форму, оболочку и защиту выводов подбираем под режим: каменка, сухая печь или гриль рядом с продуктом. Ниже — реальные элементы, которые мы гнули или повторяли по образцу.

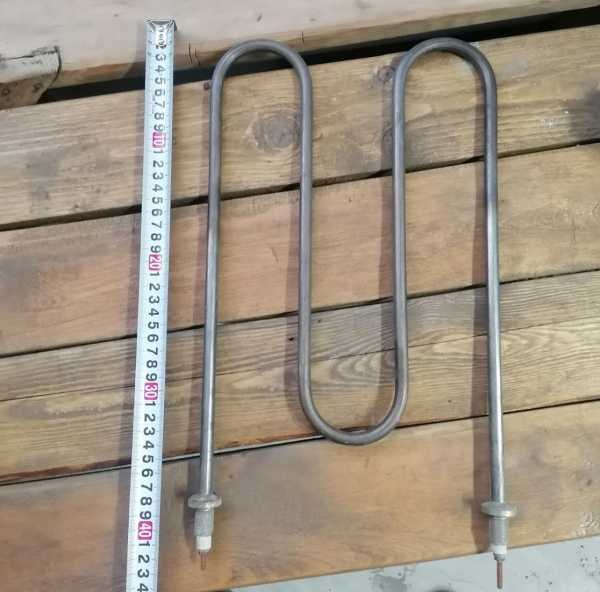

Партия банных ТЭН, согнутых буквой U под засыпку камней. Нержавеющая оболочка, чтобы пар и капли воды с камней не съели трубку. Обычно 1–3 кВт на элемент.

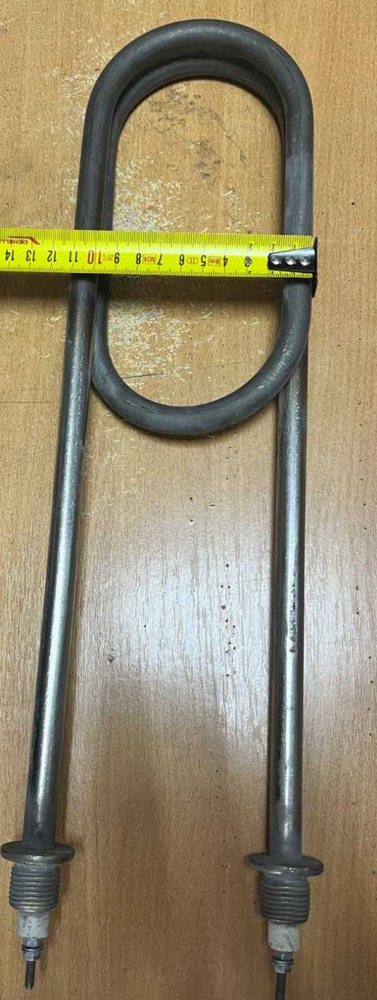

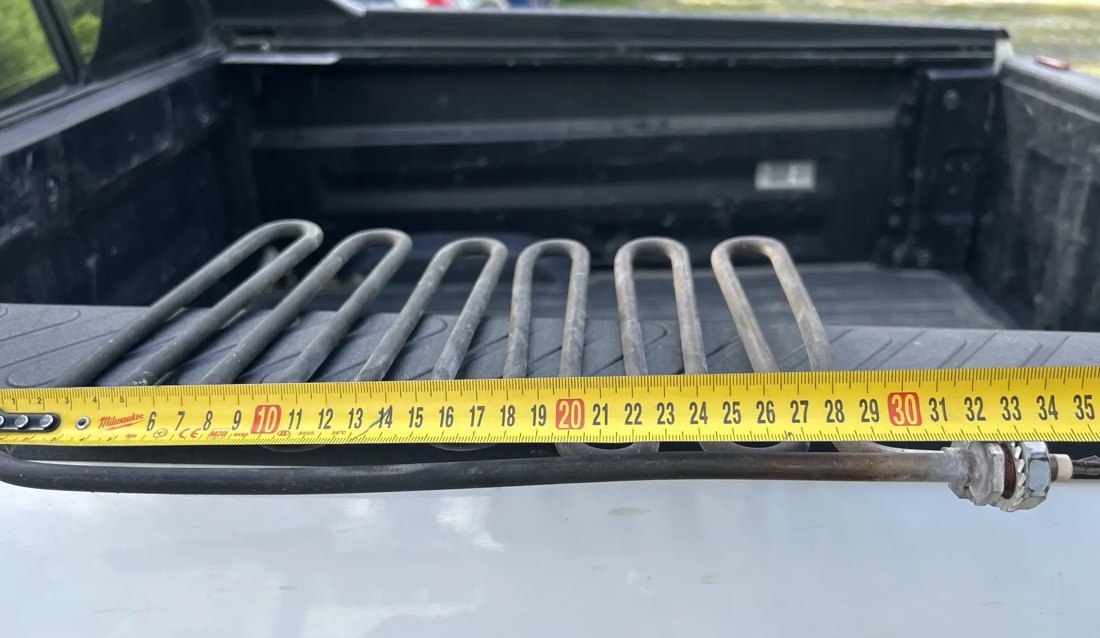

Старый банный ТЭН на рулетке: снимаем монтажную длину, шаг гиба и резьбу шпилек, чтобы новый встал на штатное место печи без переделки.

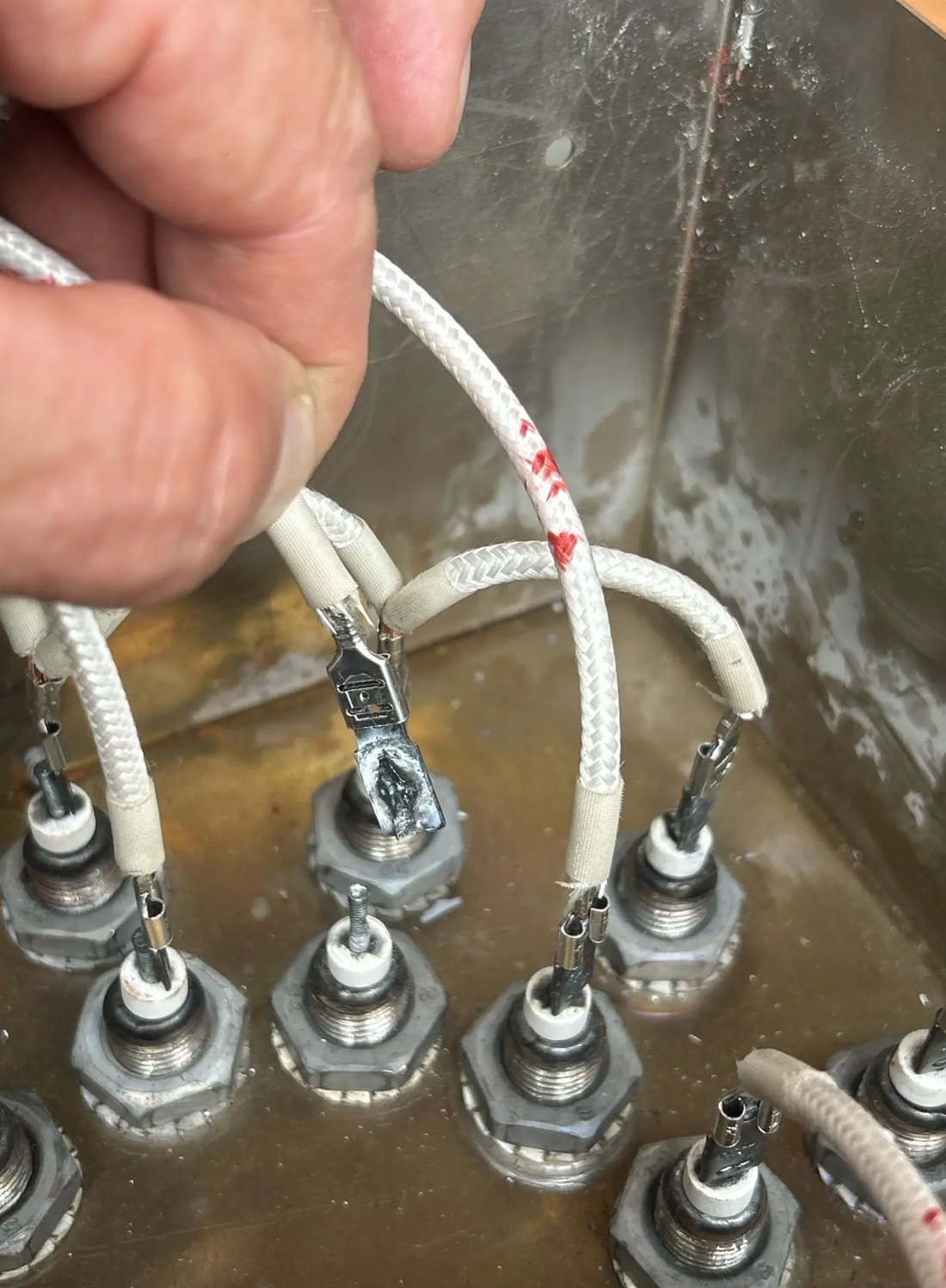

Стеатитовые изоляторы-бусы закрывают контактный узел от влаги и пара. Для каменки и парилки это не опция, а условие: на клеммы летит вода.

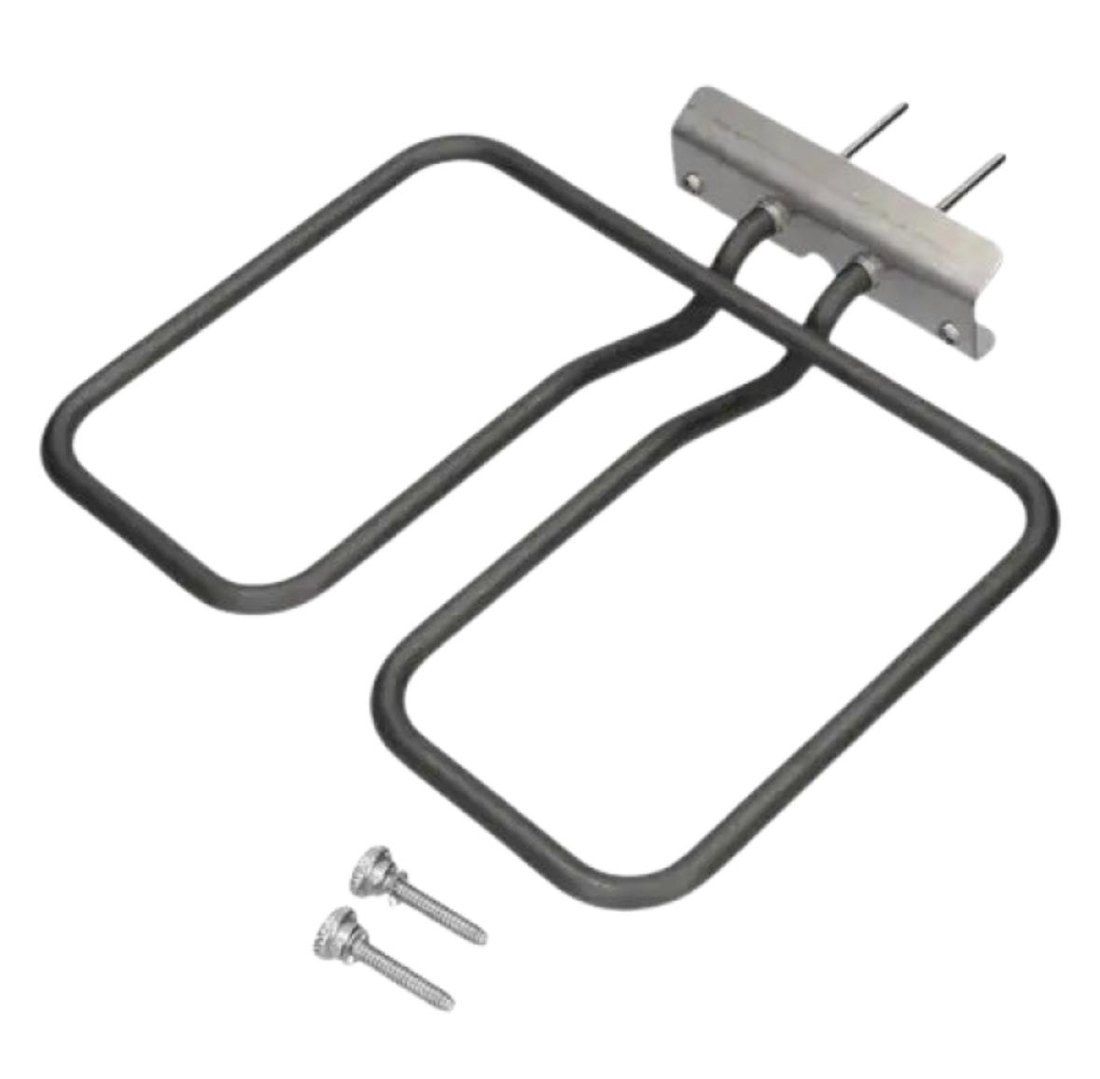

Прямоугольный ТЭН с клеммной колодкой под духовой шкаф, электропечь и гриль. Форма повторяет контур камеры, жар идёт ровно по всей площади.

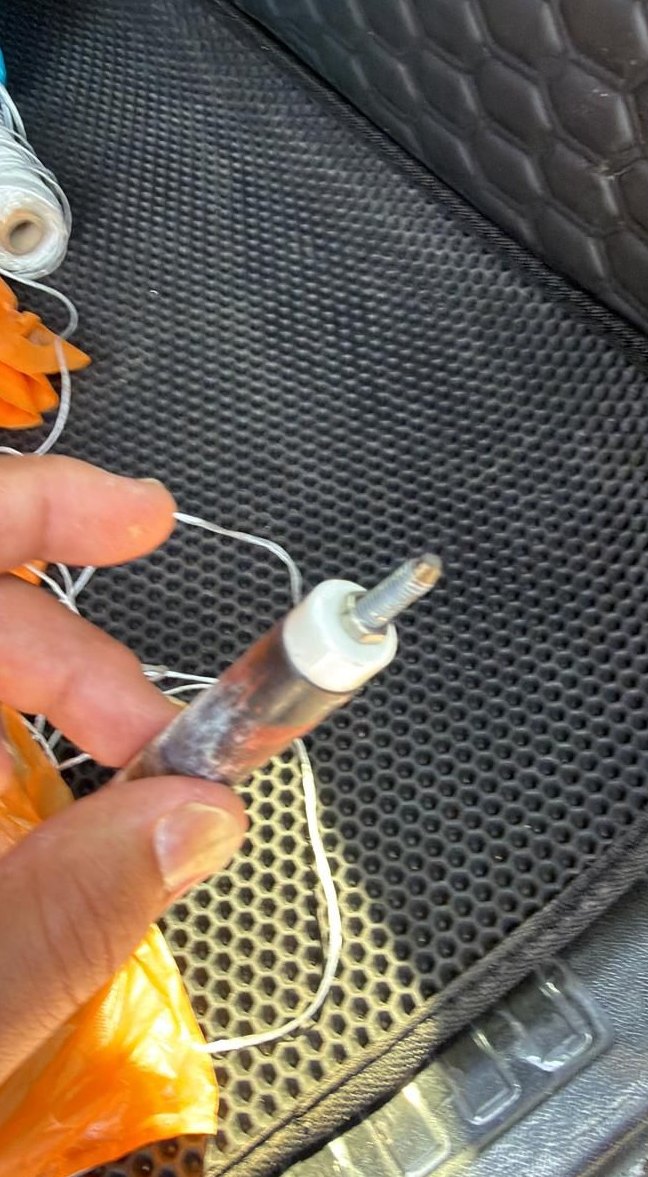

Контактный узел с керамической изоляцией под куры-гриль и мангал. Оболочка без оцинковки — безопасный нагрев рядом с продуктом, легко моется от жира.
Разница не в мощности, а в среде вокруг трубки. В каменке на неё летит вода и пар, у гриля рядом жир и продукт, в сухой печи — только горячий воздух. Под каждый режим меняем оболочку, форму гиба и защиту выводов.
Для каменки и парилки берём AISI 304/321: брызги воды на раскалённую трубку не оставляют ржавых свищей, как на углеродистой стали.
Гнём U, W или зигзаг так, чтобы трубка лежала в засыпке и грела камни через контакт. Прямой ТЭН греет воздух над камнями и тратит мощность впустую.
Стеатитовые керамические изоляторы закрывают контактный узел от влаги. В бане это условие, чтобы не било током и не коротило на сырых клеммах.
Для куры-гриль, мангала и коптильни делаем оболочку без оцинковки и цинковых испарений, чтобы греть прямо рядом с едой.
Если ваша форма или размер выходят за таблицу — всё равно напишите: под баню и самодельную печь «нестандарт» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,5 – 6 кВт | на элемент; блоком в печь — больше |
| Напряжение | 220 / 380 В | и 12 / 24 В для низковольтных |
| Материал оболочки | нержавейка AISI 304 / 321, углеродистая сталь | нержавейка — для бани и пищевых |
| Диаметр трубки | 8,5 / 10 / 12,5 / 13 мм | под мощность и форму гиба |
| Форма гиба | U, W, зигзаг, спираль, кольцо | повторяем контур камеры или каменки |
| Развёртка (длина трубки) | до 4 – 5 м в одном элементе | считаем по мощности и удельной нагрузке |
| Рабочая t° на оболочке | до 300 – 450 °C | сухой режим печи держим отдельно |
| Выводы | шпильки с М-резьбой, керамические бусы | влагозащита под парилку |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Банный и печной ТЭН выбирают не по мощности, а по тому, что вокруг трубки: вода, жир или сухой воздух. Ниже — как мы решаем это под конкретную печь.
В каменке важен контакт трубки с засыпкой. Гнём под U, W или спираль, чтобы элемент лежал в камнях: тепло идёт в камень, каменка быстрее выходит на режим и дольше держит пар.
Углеродистая сталь на брызгах воды даёт свищи, влага на выводах бьёт током. Ставим нержавейку AISI 304/321 и керамические бусы на контактный узел — под влажный режим бани.
Снимаем с обломка монтажную длину, форму гиба, диаметр трубки, резьбу шпилек и мощность. Новый ТЭН садится на штатное место без переделки печи или каменки.
Для куры-гриль, мангала и коптильни делаем оболочку без оцинковки: нет цинковых испарений, элемент можно ставить прямо над продуктом и мыть от жира.
Реальные банные и печные элементы из работы. Фото — наши изделия и образцы клиентов, параметры соответствуют заказу.

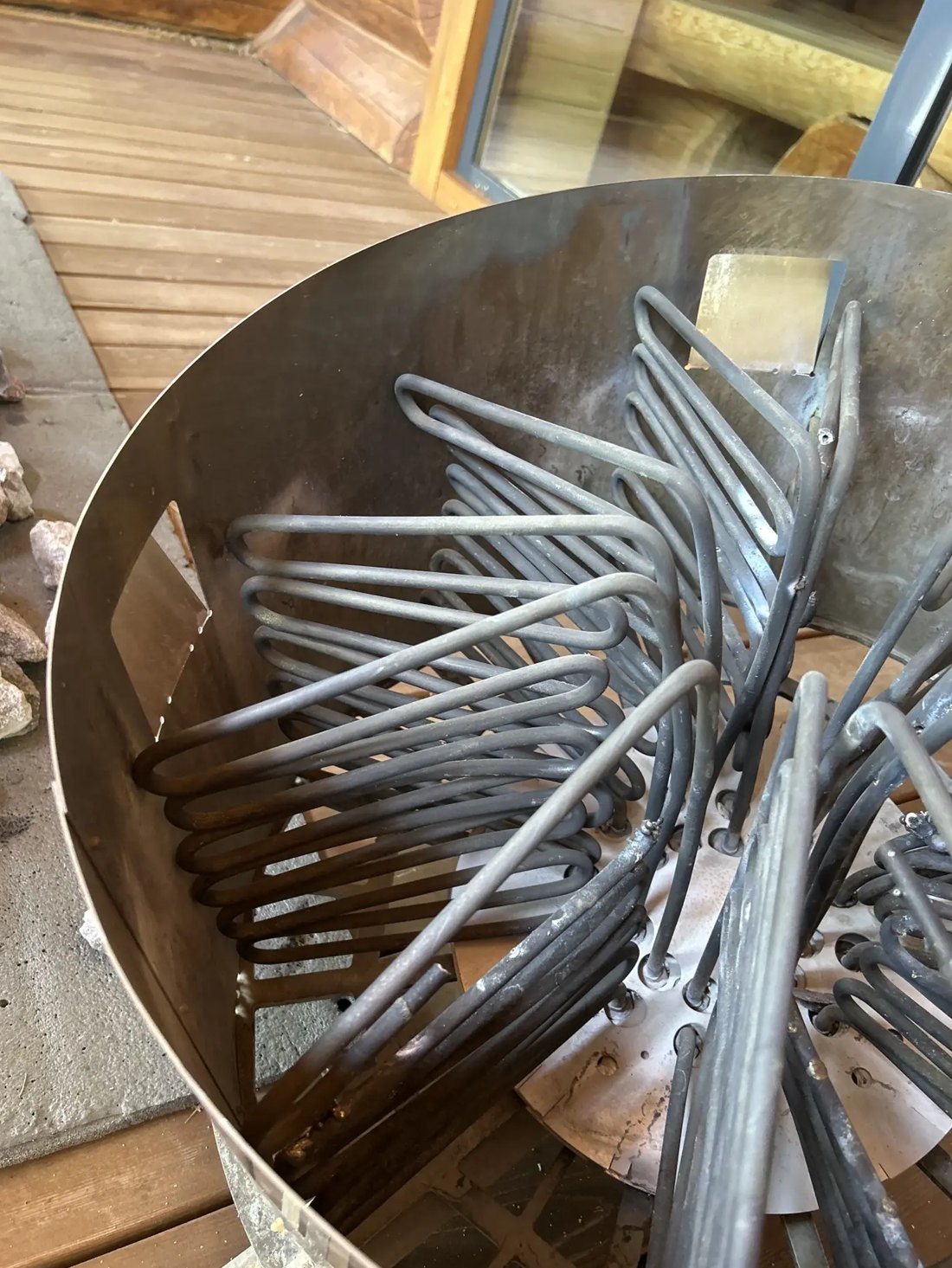

Партия U-образных банных ТЭН под засыпку камней. Нержавеющая оболочка под пар и брызги, выводы с керамическими бусами. Гнули под конкретную каменку по образцу.

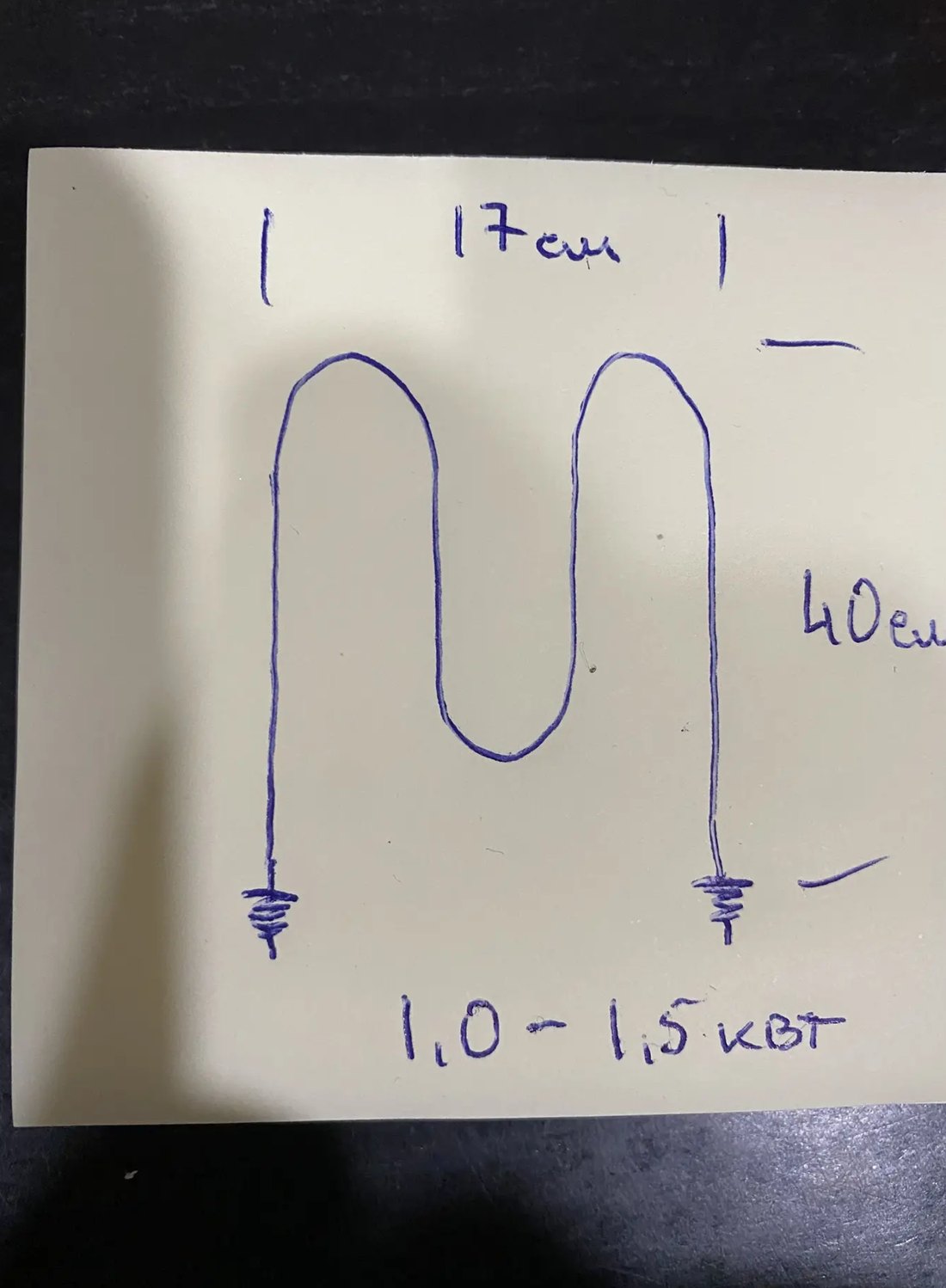

Банный ТЭН по рисунку на листе: W-образная форма 17×40 см, 1–1,5 кВт. Достаточно было эскиза с размерами — гнём и без чертежа.
Прямоугольный ТЭН с клеммной колодкой под гриль и духовой шкаф. Форма повторяет контур камеры, жар идёт равномерно. Повтор сгоревшего родного элемента.

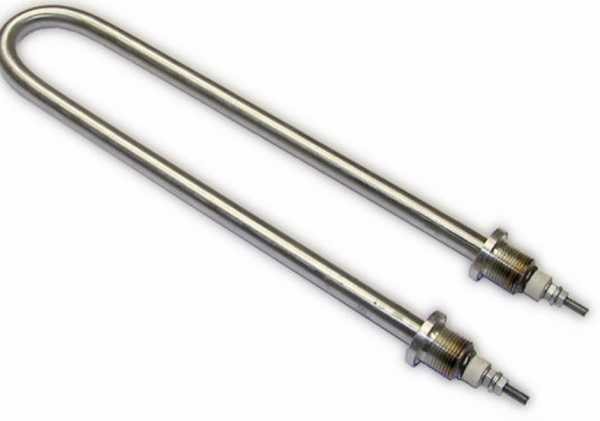

Элемент под куры-гриль: оболочка без оцинковки, керамический контактный узел. Безопасный нагрев рядом с продуктом, легко моется от жира.

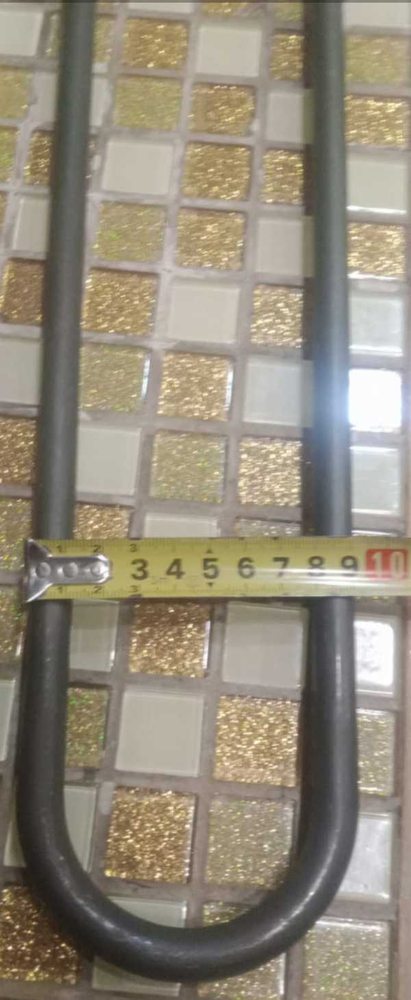

Контактный узел с керамическими бусами под влажный режим парилки. Закрывает выводы от воды и пара, чтобы не било током и не коротило.

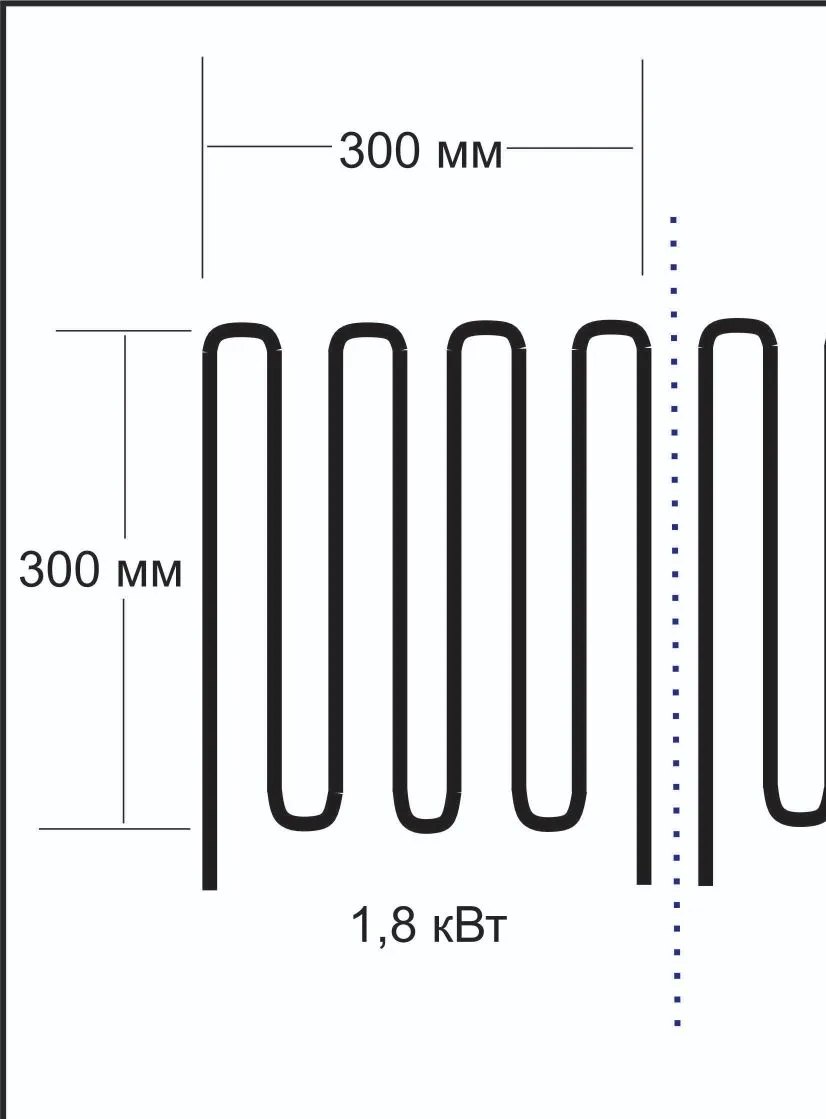

Элемент по чертежу 300×300 мм на 1,8 кВт под печь. Выдержали габарит гиба, чтобы лёг в под, подобрали диаметр трубки под нагрузку.
На каменку и самодельную печь единой маркировки нет. Достаточно эскиза от руки с размерами или чертежа — по ним и гнём.
Клиент прислал рисунок на листе: ширина 17 см, длина 40 см, W-образная форма, мощность 1–1,5 кВт. По этому эскизу согнули банный ТЭН из нержавейки под засыпку камней и поставили керамические бусы на выводы. Чертёж не понадобился.
Здесь был чертёж: габарит гиба 300×300 мм, мощность 1,8 кВт. Выдержали размер, чтобы элемент лёг в под печи, подобрали диаметр трубки под удельную нагрузку — жар держится ровно по всей площади, без перегретых точек.
От рисунка до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете эскиз от руки, фото старого ТЭН или чертёж. Нужны форма, габариты, мощность, напряжение и куда ставится — баня, печь или гриль.
Считаем длину развёртки и удельную нагрузку, подбираем оболочку (нержавейка или сталь) и диаметр трубки под режим. Называем цену и срок.
Подтверждаете форму гиба, тип выводов и влагозащиту. Выставляем счёт на ИП, ТОО или физлицо.
Гнём трубку под ваш контур, ставим шпильки и керамические бусы, проверяем сопротивление изоляции и фактическую мощность.
Пакуем так, чтобы гиб и выводы дошли целыми, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Банный и печной ТЭН — трубчатый элемент, поэтому изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в РК, и даём паспорт. Каждый элемент проверяем на сопротивление изоляции перед отгрузкой.
Оформляем паспорт с параметрами и датой изготовления. Изготовление по ГОСТ 13268-88.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента, особенно узел выводов под влагу.
Гиб, монтажную длину и резьбу шпилек делаем по эскизу или образцу, чтобы ТЭН встал без переделки печи.
Пакуем так, чтобы гиб и керамические бусы на выводах дошли целыми транспортной по РК.
«Сгорел ТЭН в электрокаменке, оригинал не найти. Прислал фото обломка и размеры, сделали U-образный из нержавейки под старые шпильки — встал без переделки. Баня снова работает.»
«Заказывал банный ТЭН по рисунку от руки, думал не возьмутся без чертежа. Взялись, уточнили размеры и мощность, согнули W-образный точно как на эскизе. Каменка греет камни быстро.»
«Нужен был пищевой ТЭН на куры-гриль без оцинковки. Объяснили про нержавейку и контакт с продуктом, сделали под размеры старого. Моется легко, работает ровно.»
«Печь печенья держит 300 градусов всю смену — прежний элемент давал перегретые точки. Подобрали диаметр трубки под нагрузку, тесто больше не подгорает.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
