Гнём трубку ТЭН в спираль там, где нужно уложить длинный нагреватель в компактный круг: плоская спираль Архимеда идёт в тепловентиляторы, малярные и сушильные печи, спираль-пружина садится в бак с водой, а из нихромовой или фехралевой проволоки навиваем открытую спираль под муфельные печи. По чертежу, форме или сгоревшему образцу, от одной штуки, с паспортом.
Диаметр спирали, шаг витка, длину трубки, мощность и тип вывода подбираем под ваш узел. Ниже — типовые формы, но повторим и нестандарт по эскизу, форме или образцу.
Трубка уложена плоским кругом от центра наружу, выводы по краям. Ставится в тепловентилятор, малярную печь или под плиту — прогревает воздух и поверхность равномерно по всему кругу. Диаметр и шаг витка гнём под ваш корпус.
Трубка навита винтовой пружиной — компактно опускается в бак или ёмкость с водой. Длинная активная часть при малой высоте, поэтому нагрузка на трубку низкая, вода греется мягко. Нержавейка под пищевой и питьевой контакт.

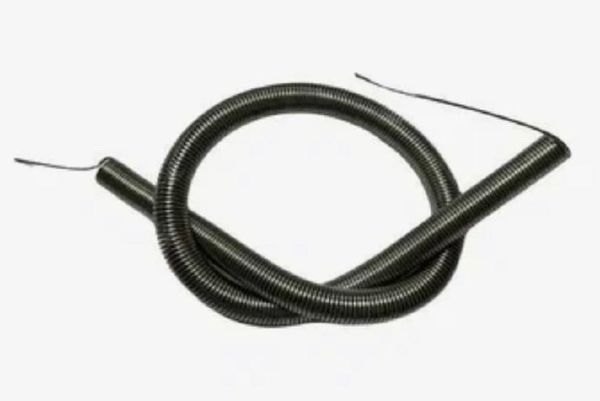

Голая спираль из проволоки Х20Н80 или суперфехрали — под муфельные и лабораторные печи, где нагреватель работает на воздухе без оболочки. Навиваем равномерным шагом под нужное сопротивление и мощность.

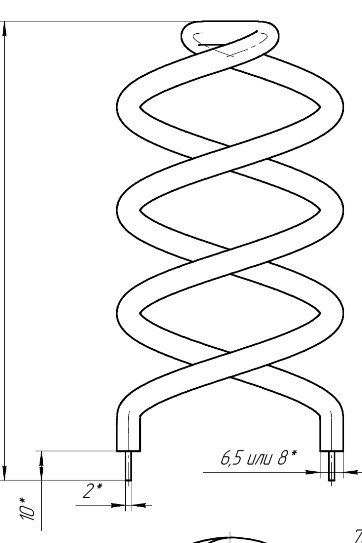

Сложную форму — двойную спираль, переменный шаг, спираль в спирали — делаем по вашему чертежу или эскизу с размерами. Считаем длину развёртки и мощность так, чтобы витки не перегревались.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Диаметр спирали | 40 – 400 мм | плоской или винтовой, под ваш корпус |
| Диаметр трубки | 6, 8, 10, 13, 16 мм | нержавейка, углеродистая сталь |
| Проволока (открытая спираль) | нихром Х20Н80, суперфехраль | навивка под сопротивление и мощность |
| Мощность | 0,3 – 10 кВт | на одну спираль; сборкой — больше |
| Напряжение | 220 / 380 В | и под заказ 12–660 В |
| Форма | плоская спираль, пружина, двойная навивка | по чертежу, эскизу или образцу |
| Рабочая среда | воздух, вода, обдув, муфель | подбираем нагрузку под среду |
| Вывод | штыри, гибкие выводы, шпильки, клемма | под ваш способ подключения |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы спирального ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Слишком высокая удельная нагрузка на трубку или проволоку. Пересчитываем длину развёртки под мощность, растягиваем шаг витка — поверхность греет мягче, спираль ходит дольше.
Мало мощности или витки уложены слишком плотно, воздух не проходит. Считаем ватты под расход воздуха, разводим витки с зазором, чтобы поток снимал тепло со всей спирали.
По остаткам старой спирали снимаем диаметр, шаг и мощность. Навиваем новую из нихрома Х20Н80 или суперфехрали под то же сопротивление — печь выходит на прежний режим.
Укладываем длинную трубку винтовой пружиной: активная часть большая, а по высоте компактно. Нагрузка на трубку падает, вода в баке греется без пригара и накипи по трубке.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

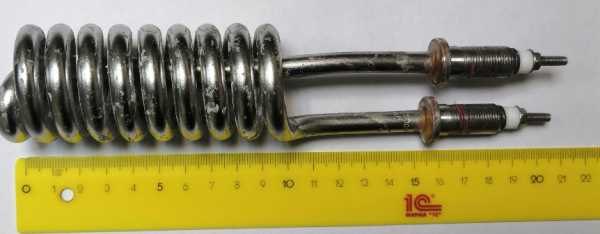

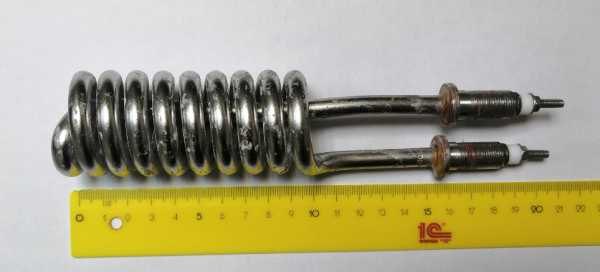

На фото — спиральный ТЭН-пружина из нержавейки с линейкой для замера. Форму спирали в маркировку по ГОСТ не вносят: в коде зашиты длина развёртки, диаметр трубки, мощность, среда и напряжение, а плоская это спираль, пружина или двойная навивка — задаётся чертежом или образцом. Дайте нам эту строку с шильдика или снимите со старой спирали диаметр, шаг и длину — повторим под тот же узел. Открытую спираль из нихрома считаем по сопротивлению и мощности. Параметры внесём в паспорт по ГОСТ 13268-88.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

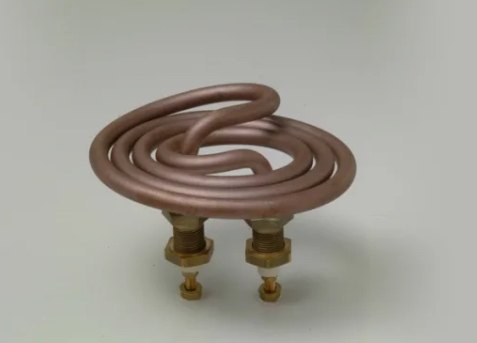

Медная плоская спираль на резьбовых шпильках под нагрев плиты. Диаметр уложили по посадочному месту конфорки, выводы вывели вниз на шпильки — заказчик менял сгоревший элемент на штатное крепление.

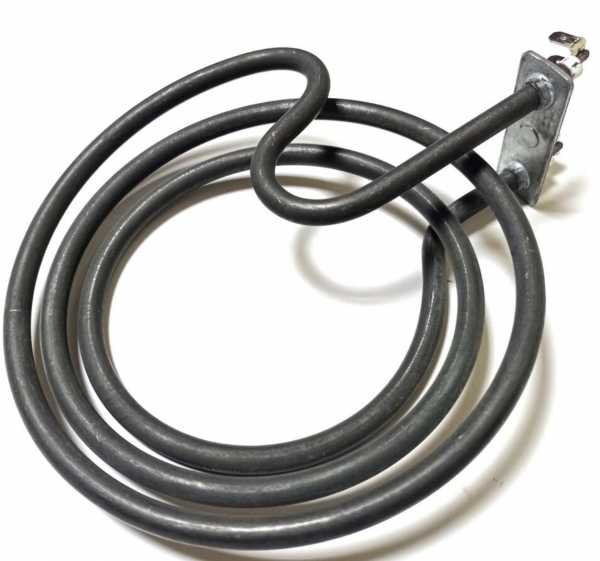

Спиральный ТЭН под тепловентилятор ТВ-1,5/3,0. Витки развели с зазором, чтобы поток воздуха снимал тепло и трубка не перегревалась на максимальной ступени. Повторяли по образцу штатного нагревателя.

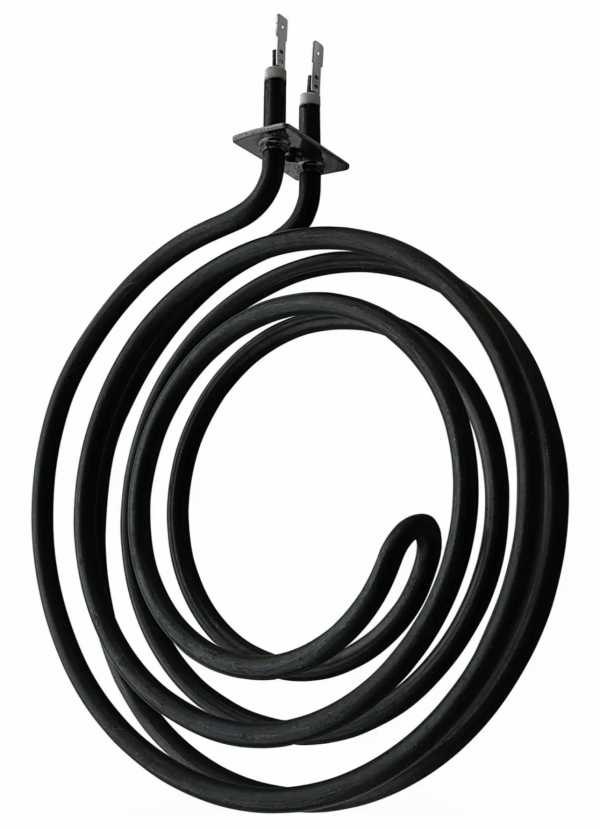

Компактная плоская спираль под небольшой нагреватель, мощность 900 Вт. Уложили длинную трубку в круг ⌀120 мм, выводы развернули вверх под клеммную колодку. Малая мощность, аккуратный прогрев.

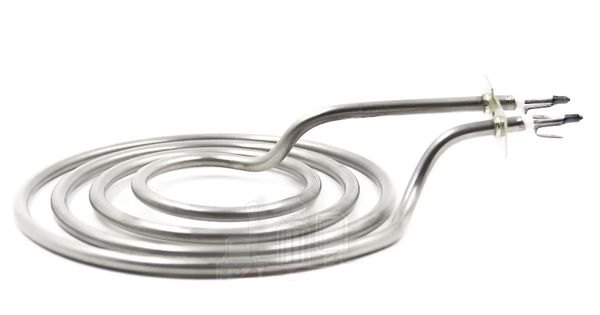

Плоская спираль из тонкой трубки ⌀6 мм для аппарата, где важен малый вес и компактность. Гибкие выводы, диаметр под корпус. Такую форму гнём по эскизу с размерами.

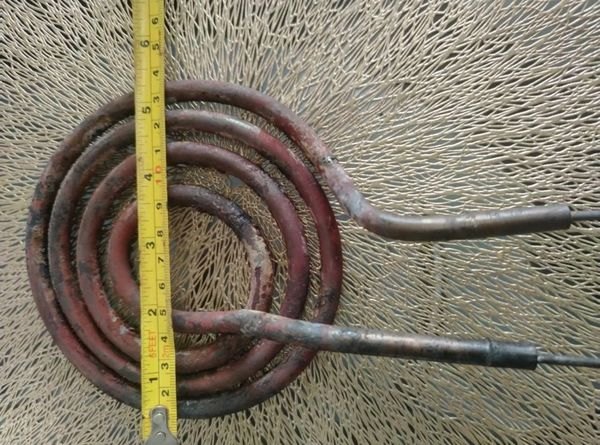

Заказчик прислал свою изношенную плоскую спираль с линейкой рядом — трубка 8 мм, 2 кВт. Сняли диаметр, шаг витка и длину выводов, согнули новую спираль один в один под то же место.

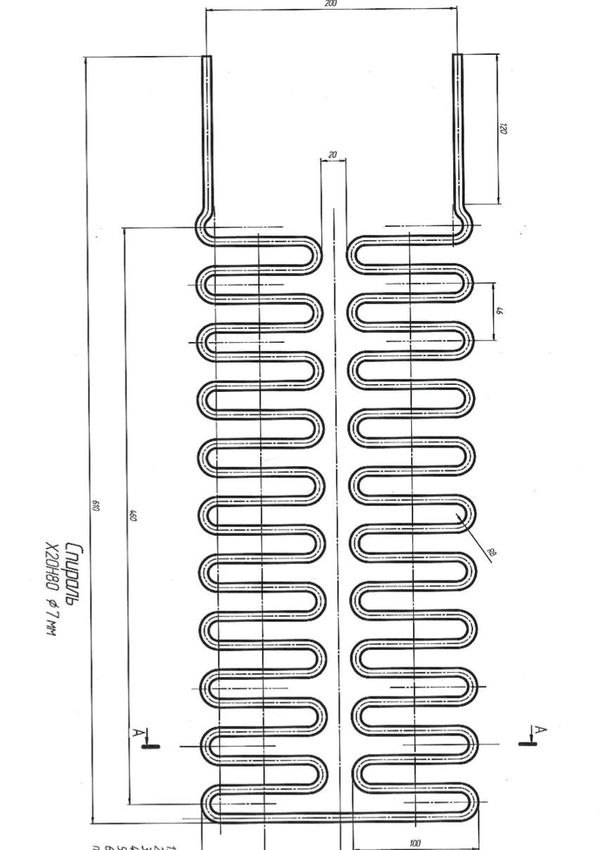

Открытую спираль навивали по чертёжной развёртке под малярную печь: проволока Х20Н80 ⌀7 мм, мощность 2,5 кВт. Шаг навивки выдержали равномерным, чтобы витки грелись одинаково и не пережигались.
Ниже четыре реальных обращения за спиральными нагревателями — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился с прогоревшей плоской спиралью: чертежа нет, есть только сам элемент. Прислал фото с линейкой прямо по трубке — диаметр 8 мм, мощность 2 кВт. По снимку сняли диаметр укладки, шаг витка и длину выводов, согнули новую спираль один в один под то же посадочное место. Ставить на прежнее крепление без переделки.
Написал по замене нагревателя в тепловентиляторе ТВ-1,5/3,0: две ступени 1,5 и 3 кВт, 220 В, обдув. Прислал фото штатного элемента. По снимку развели витки с зазором под поток воздуха, чтобы трубка не перегревалась на полной мощности, повторили посадку и вывод под клеммы. Материал — нержавейка.
Обратились с чертежом на открытую спираль для малярной печи: проволока Х20Н80 диаметром 7 мм, мощность 2,5 кВт, работа на воздухе без оболочки. По развёртке пересчитали длину и сопротивление, навили равномерным шагом, чтобы витки грелись одинаково и не пережигались в одной точке.
Задача по нагреву плиты: сгорела медная плоская спираль на резьбовых шпильках, 220 В, 2 кВт. Прислали фото посадочного места и старого элемента. Уложили диаметр по конфорке, выводы вывели вниз на шпильки под штатное крепление — заказчик менял элемент без переделки корпуса.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или размеры: диаметр спирали, шаг витка, длину трубки, мощность, напряжение и способ вывода.
Подбираем форму (плоская, пружина, двойная навивка), диаметр трубки или проволоку, мощность под среду. Считаем длину развёртки, цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ТОО, ИП или оформляем оплату от физлица.
Гнём или навиваем спираль под ваш диаметр и шаг, ставим вывод, проверяем сопротивление изоляции и мощность каждой спирали.
Упаковываем под перевозку, чтобы витки не смялись, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с длиной развёртки, диаметром, мощностью и датой изготовления.
Гнём и навиваем спираль под ваш диаметр и шаг витка, повторяем один в один.
Проверяем сопротивление изоляции и фактическую мощность каждой спирали.
Пакуем так, чтобы витки и выводы дошли не смятыми транспортной по РК.
«Заказывали спираль на малярную печь, старая пережглась. Навили новую из нихрома по нашему образцу, шаг выдержали ровно. Печь вышла на прежний режим, греет одинаково по всей камере.»
«Спиральный ТЭН для тепловентилятора повторили по штатному. Развели витки так, что на максимуме трубка не краснеет. Работает вторую зиму.»
«Нужна была спираль-пружина в бак, места по высоте мало. Уложили длинную трубку компактно, вода греется мягко, накипи по трубке нет. Забрали транспортной в Караганде.»
«Плоскую спираль под плиту сделали по сгоревшему образцу — диаметр и шпильки один в один. Встала на место без подгонки.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
