Делаем нагреватели для вязких нефтепродуктов: битумные ёмкости и котлы, бочки и резервуары мазута, битумные насосы и весы, плиты выглаживающие асфальтоукладчиков (Dynapac, SVEDALA DEMAG, CAT). По чертежу, образцу или одной маркировке — погружные стержневые, врезные на фланце, U-образные, блоки. От штуки до серии, с заниженной удельной мощностью, чтобы битум не коксовался.
Форму, длину, фланец и мощность подбираем под ёмкость и вязкость среды. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Прямые стержневые элементы с резьбовым штуцером под горловину бочки или резервуара мазута. Опускаются в среду сверху, развёртка под глубину ёмкости, 2–6 кВт.

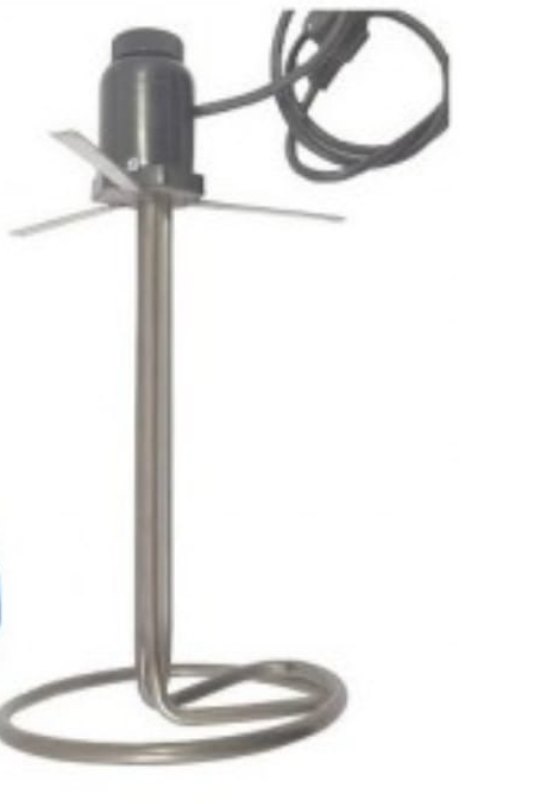

Нагревательная спираль в плоскости дна с вертикальным вводом и монтажным упором. Греет битум у дна ёмкости, где он застывает первым, 3–6 кВт, 220/380 В.

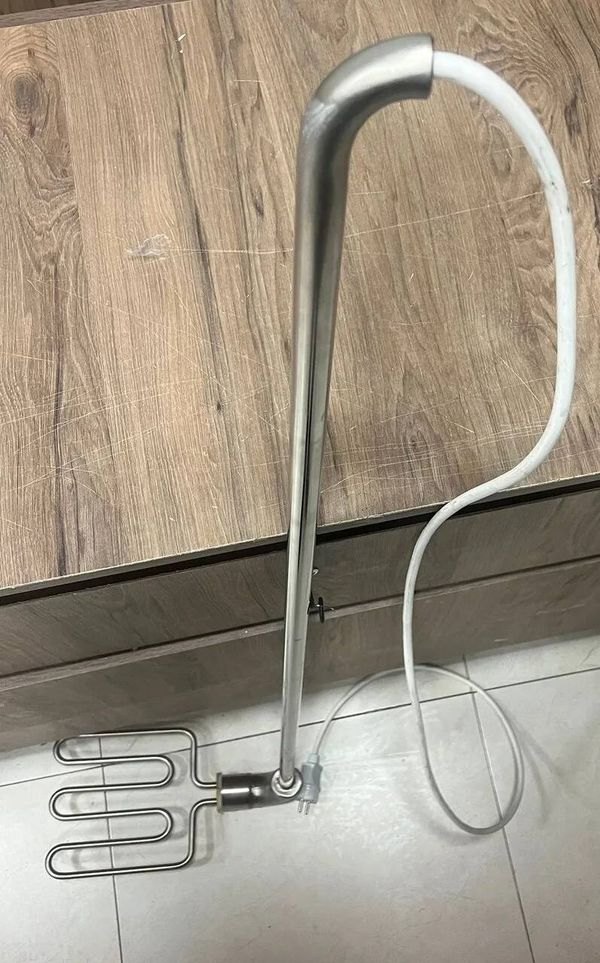

U-элемент на фланце в стенку битумного котла или мазутного резервуара. Ставится через штуцер сбоку, развёртка под ширину бака, 3–8 кВт.

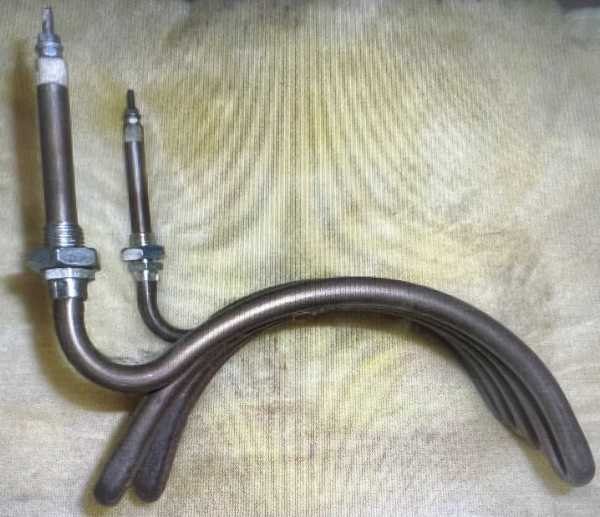

Мощный U-элемент для подогрева битумного насоса, магистрали и запорной арматуры. Держит битум текучим на участке трубопровода, 2–4,5 кВт.

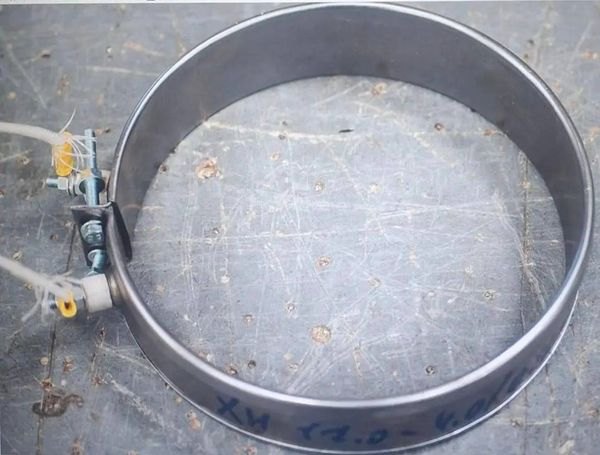

Кольцевой элемент под битумные весы, дозатор и мерную ёмкость. Обогревает стенку по окружности, чтобы битум не налипал на замерах, 1,5–3 кВт.
Плоский или оребрённый элемент под плиту выглаживающую и трамбовочный брус асфальтоукладчика. Прогревает металл плиты перед укладкой, 2–3 кВт.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 1,5 – 12 кВт | на элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 24–110 В |
| Диаметр трубки | 13, 16 мм | под вязкую среду толще |
| Посадка | резьба М22–М30, фланец, штуцер | и по вашему образцу |
| Материал оболочки | нержавейка или углеродистая сталь | под битум, мазут, гудрон |
| Удельная мощность | заниженная, 2–4 Вт/см² | чтобы не коксовать среду |
| Рабочая t° | до 200 °C | режим разогрева и поддержания |
| Форма | погружной, врезной, U, спираль, блок | и по вашему чертежу |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для разогрева битума: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Занижаем удельную мощность на трубку — для битума и мазута берём 2–4 Вт/см² вместо обычных 8–10. Тогда нефтепродукт у оболочки не перегревается, не коксуется, и элемент служит дольше.
Подбираем погружной стержневой или спиральный элемент под горловину, чтобы разогреть застывшую среду с нуля. Спираль в плоскости дна греет там, где битум застывает первым.
Делаем U-элементы и кольцевые нагреватели под битумный насос, дозатор, весы и запорную арматуру. Битум остаётся текучим на всём участке, замеры не залипают.
Повторяем ТЭН плиты выглаживающей и трамбовочного бруса по образцу: Dynapac, SVEDALA DEMAG, CAT и другие. Даже если машина снята с выпуска, снимем размеры со старого элемента.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это реальная маркировка нашего погружного ТЭН под мазут по ГОСТ 13268-88. Обратите внимание на два числа: диаметр трубки 16 мм (толще обычных 13 мм — под вязкую среду) и мощность 3,5 кВт на длину 280 см. Такая заниженная удельная мощность — примерно 2–4 Вт/см² — принципиальна для битума и мазута: при обычных 8–10 Вт/см² среда у оболочки перегревается, коксуется и элемент выходит из строя. Букву среды (Z для вязких нефтепродуктов) и посадку — резьбу или фланец под вашу горловину — задаём по образцу или чертежу. Если под рукой только старый элемент из ёмкости, снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

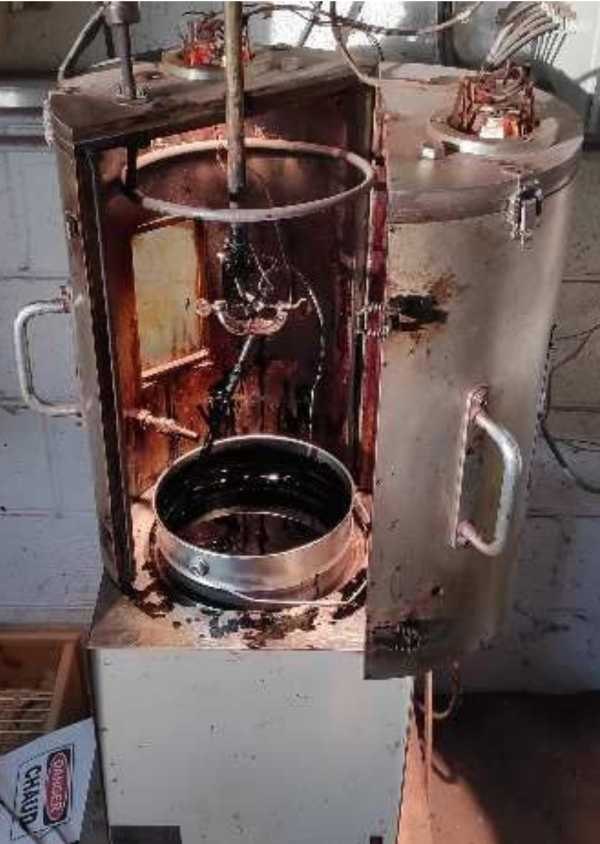

Блок нагревателей в битумную ёмкость на 50 кубов, суммарно 6–8 кВт. Заниженная удельная мощность под вязкий битум, чтобы не коксовать среду у оболочки. Ставили через горловину.

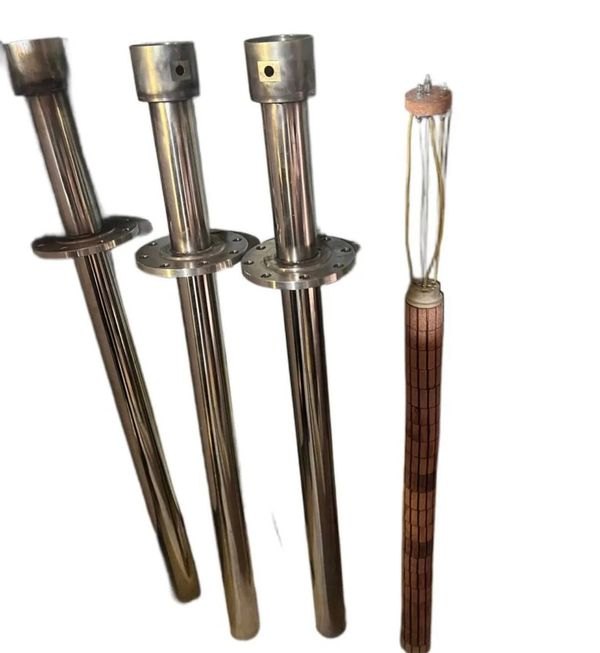

Комплект стержневых погружных элементов для разогрева вязкого мазута в резервуаре 50 м³. Резьбовые штуцеры под горловину, развёртка под глубину бака, суммарно 6 кВт.

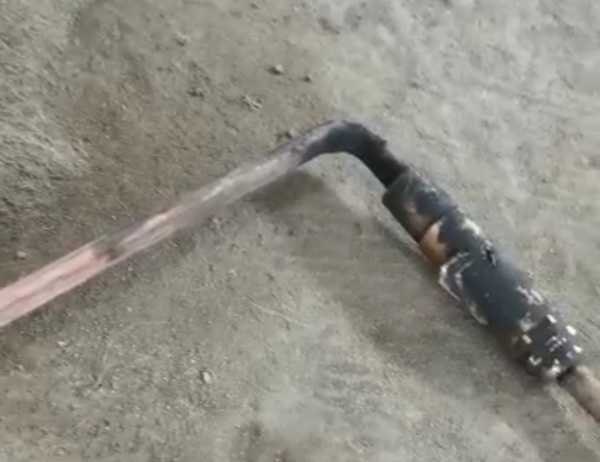

Нагреватель плиты выглаживающей асфальтоукладчика Dynapac S2500. Повторяли по образцу под посадку в плиту, U-образная форма под ширину секции.

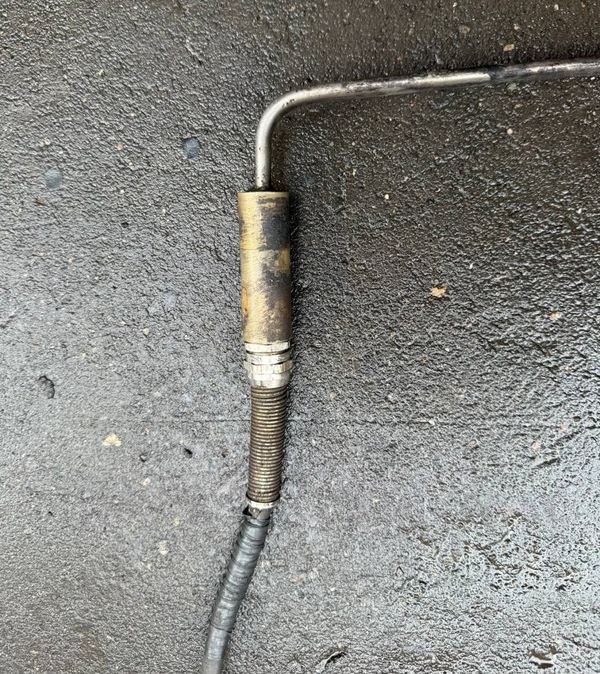

Элемент плиты выглаживающей асфальтоукладчика SVEDALA DEMAG DF 65C, 3 кВт при 400 В. Гнутый под посадку в плиту, повторяли со старого нагревателя.

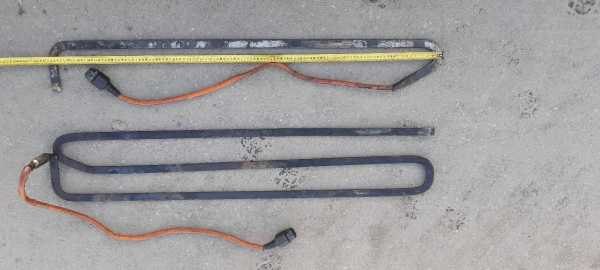

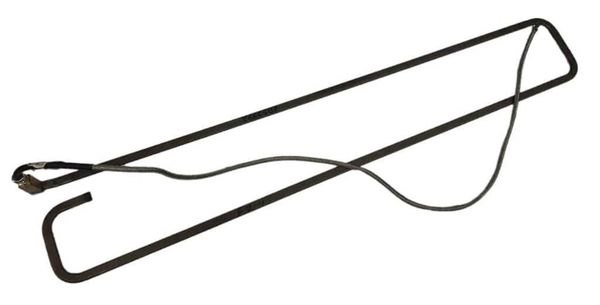

Пара плоских серпантинных элементов в плиту выглаживающую асфальтоукладчика. Равномерный прогрев металла плиты перед укладкой, посадка по чертежу.

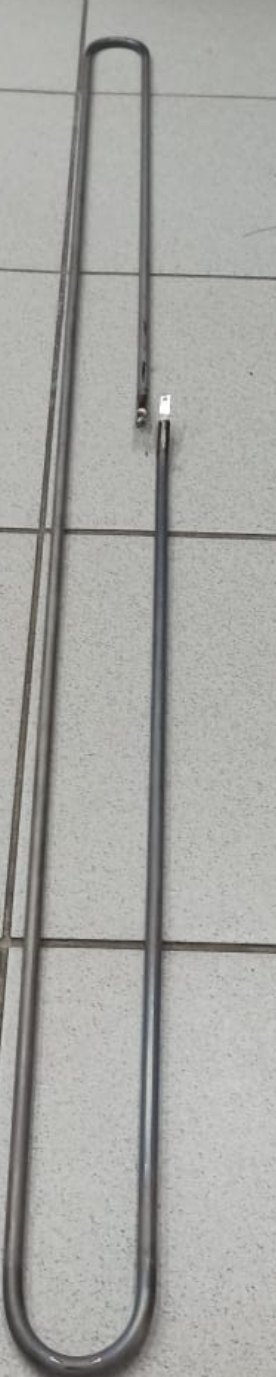

Длинный U-элемент для разогрева металлической плиты и формы под вязкую среду. Развёртка под габарит плиты, врезная посадка, повторяли по образцу.
Ниже четыре реальных обращения за нагревателями для битума, мазута и асфальтоукладчиков — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился с дорожной базы: битум в ёмкости на 50 кубов застывает, старый нагреватель сгорел и коксовался. Прислал фото горловины и объём. Подобрали блок на 8 кВт с заниженной удельной мощностью, чтобы битум не пригорал. Встал через горловину, ёмкость выходит на рабочую температуру.
Задача от мазутной котельной: разогреть вязкий мазут в резервуаре, старые погружные сгорели. Прислали образец стержневого элемента и глубину бака. Сделали комплект под их горловину, заложили запас по нагрузке. Мазут стал текучим, насос качает без завоздушивания.
Обратились из дорожного управления: плита выглаживающая асфальтоукладчика SVEDALA DEMAG не прогревается, нового ТЭН не найти. Прислали старый элемент с замером посадки. Повторили один в один, 3 кВт на 400 В. Плита прогревается ровно, шов ложится без задиров.
Обратились с асфальтобетонного завода: битум застывает в насосе и магистрали на простое, нужен обогрев участка. Прислали чертёж посадки. Сделали U-элементы под насос и запорную арматуру, битум держится текучим. Запуск после простоя пошёл без прогрева паяльной лампой.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: что греем (битум, мазут, гудрон), объём ёмкости, мощность, посадка.
Подбираем исполнение (погружной, врезной, U, спираль, блок), считаем удельную мощность под вязкую среду, цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы фланец, выводы и трубки дошли целыми транспортной по РК.
«Битум в ёмкости застыл намертво, старый ТЭН весь в коксе. Сделали блок с пониженной мощностью, объяснили почему. Второй сезон греет, кокса нет.»
«Мазут в резервуаре не качался, вязкий. Погружные под нашу горловину сделали за неделю. Насос теперь берёт мазут без прогрева паром.»
«Плита на укладчике SVEDALA перестала греть, ТЭН нигде нет. Привезли старый, повторили один в один. Шов снова ложится ровно.»
«Нужны были нагреватели на битумный насос, чтобы не застывал на простое. Сделали U-элементы под посадку. Запуск утром без танцев с горелкой.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
