Делаем нагреватели под масло: минеральное и трансформаторное, термомасло-теплоноситель, гидравлику, мазут и битум. Считаем удельную нагрузку под вашу среду, чтобы масло не коксовалось на оболочке, и повторяем блок по чертежу, образцу или маркировке — например ТЭНБ-10И220-И1.
Форма и присоединение у масляного ТЭН зависят от того, где он стоит — в баке, картере агрегата, гидростанции или мазутном резервуаре. А вот удельную нагрузку на трубку под масло мы всегда занижаем. Ниже — типовые исполнения.
U-образные трубки на фланце с пониженной нагрузкой 2–4 Вт/см². Под гидравлическое и индустриальное масло в баках прессов и станций — среда не коксуется на оболочке.

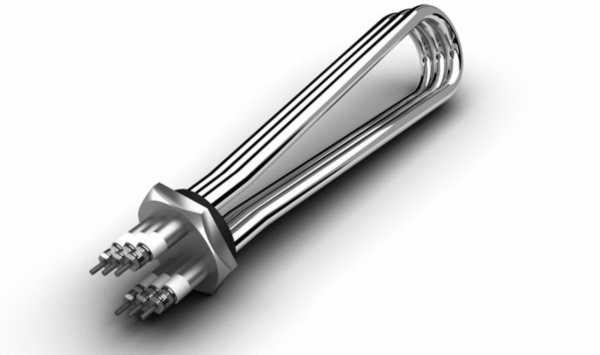

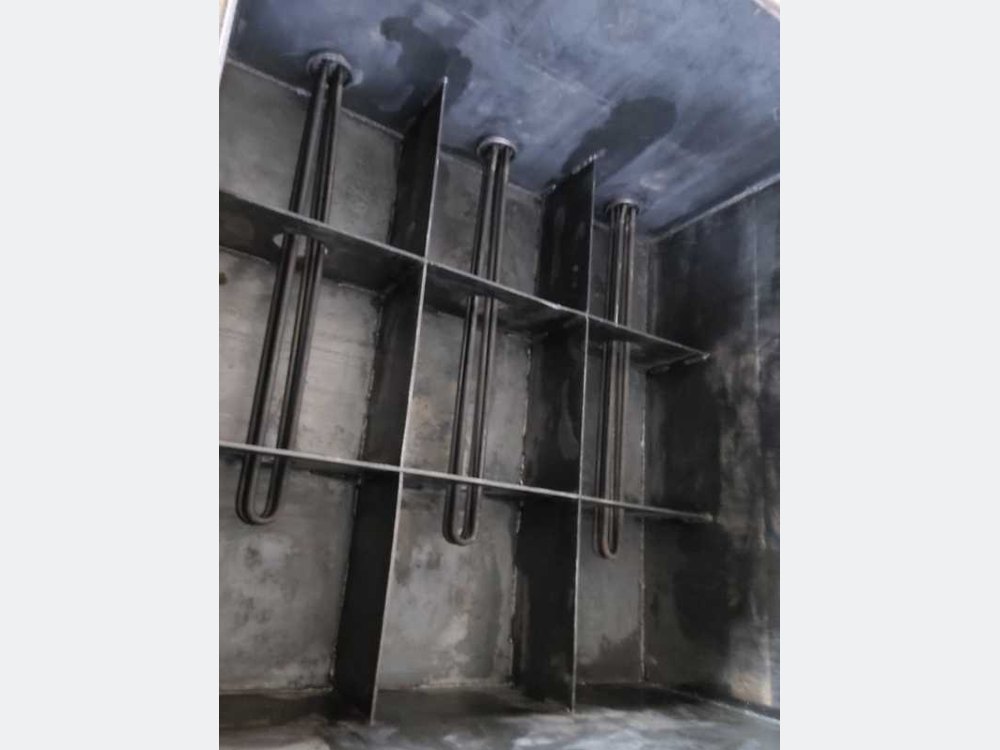

Несколько U-образных трубок на общем основании: мощность разнесена, температура оболочки ниже. Ходовое решение для масла, битума и вязких сред.
Блок на резьбовой пробке G1½–G2½ под врезку в патрубок бака. Быстрый монтаж без ответного фланца — для ёмкостей с маслом и теплоносителем.
Трубки через круглый фланец под подогрев масла в горячем прессе или картере агрегата. Присоединение повторяем один в один по образцу.
Мощные длинные элементы под термомасло-теплоноситель (АМТ) и мазут: рабочая температура до 260–300 °C, нержавейка, антипригарная поверхность под заказ.
Элемент греет металлическую трубку, а та отдаёт тепло маслу — там, где ТЭН нельзя погружать в среду напрямую. Повторяем по образцу установки.
Масло греется медленнее воды и хуже отводит тепло от оболочки. Если поставить обычный «водяной» ТЭН, трубка перегреется, масло на ней закоксуется, и элемент прогорит. Поэтому у масляного ТЭН мы снижаем удельную нагрузку на трубку (Вт/см²) и разносим мощность по нескольким элементам или оребряем.
Для масла закладываем в 2–3 раза меньшую удельную нагрузку, чем для воды. Оболочка не перегревается, масло не пригорает — ресурс выше в разы.
Оребрённая трубка (исполнение И, как у ТЭНБ-10И220-И1) увеличивает теплоотдающую поверхность. Тепло уходит в масло, а не копится на оболочке.
Для мазута, нефтепродуктов и агрегатов делаем блок со взрывонепроницаемой коробкой выводов — контакты изолированы от взрывоопасной среды.
Ставим термостат или датчик под щит: масло держит заданную температуру и не перегревается при неполном баке.
Если ваша среда, температура или мощность выходят за таблицу — всё равно напишите. Масло, термомасло и мазут требуют разного расчёта, и это наша обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 1 – 100 кВт | один элемент или блок |
| Напряжение | 220 / 380 В | схема звезда или треугольник |
| Удельная нагрузка | 2 – 4 Вт/см² | пониженная под масло |
| Температура оболочки | до 350 °C | под термомасло и мазут |
| Погружная часть | 250 – 2000 мм | под глубину бака или резервуара |
| Диаметр трубки | 10, 12, 13, 16 мм | ходовые; бывают и другие |
| Оребрение | есть / нет | исполнение И для медленных сред |
| Исполнение | обычное / взрывозащищённое | для нефтепродуктов и агрегатов |
| Материал оболочки | нержавейка 12Х18Н10Т, AISI 321 | под температуру и среду |
| Присоединение | фланец, резьба G1¼–G2½, блок | по чертежу или образцу |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы масляного ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Снижаем удельную нагрузку на трубку до 2–4 Вт/см² и разносим мощность по нескольким элементам или оребряем. Масло не пригорает на оболочке — элемент служит в разы дольше.
Повторяем блок по маркировке или техописанию: оребрённая активная часть, взрывозащищённая коробка выводов, диаметр фланца и погружную длину под ваше посадочное место.
Берём нержавейку под температуру, при необходимости антипригарную поверхность, считаем мощность на объём и теплоёмкость масла. Для котлов АМТ и рубашек нагрева.
Делаем мощный погружной блок под люк или горловину, во взрывозащищённом исполнении, с расчётом на непрерывный режим. Разогрев вязкого мазута до температуры перекачки.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

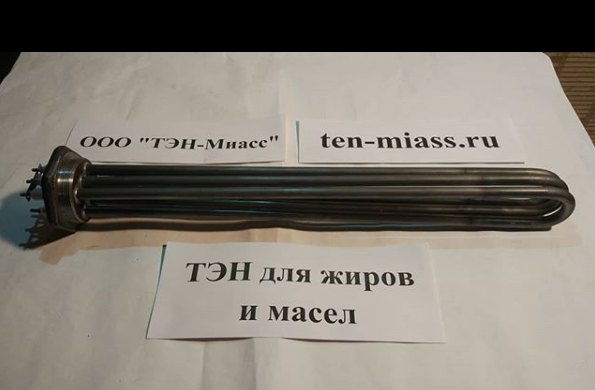

Буква Z в маркировке по ГОСТ — это рабочая среда «жиры и масла». Именно она говорит, что удельную нагрузку на трубку занижают, а материал берут под масло. Это реальный элемент из нашего каталога: три такие трубки собираются в блок 3 кВт под нагрев масла. Оребрение, взрывозащиту и тип присоединения в маркировку не вносят — их задают отдельно чертежом или техописанием, как у ТЭНБ-10И220-И1.
Реальные блоки и элементы под масло из работы. Общее у всех одно — заниженная удельная нагрузка, чтобы среда не коксовалась. Параметры под конкретный бак, агрегат или резервуар.

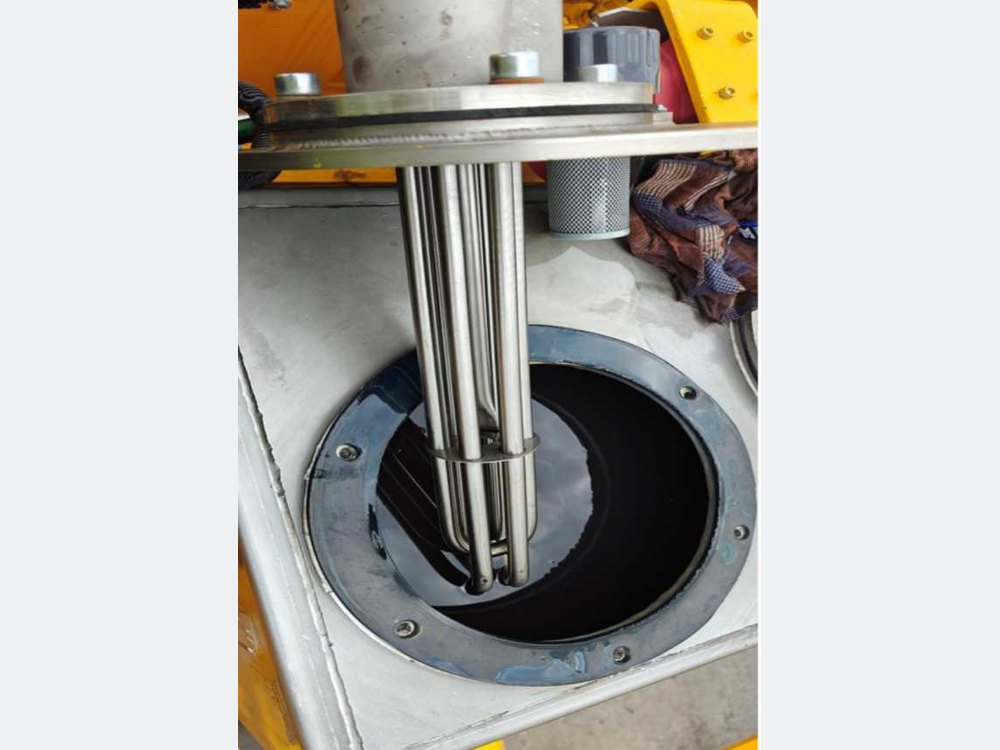

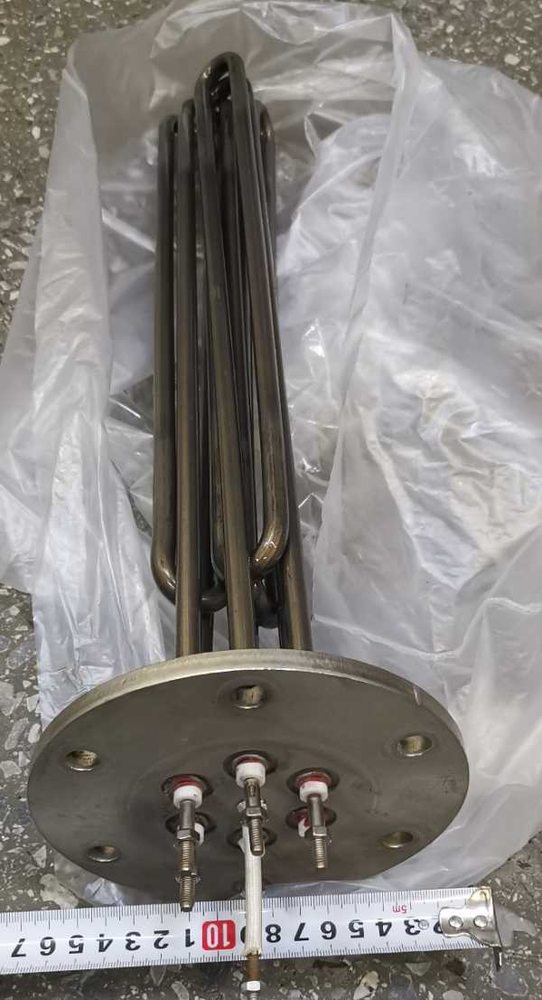

Четыре U-образные трубки на круглом фланце с болтами по периметру. Пониженная нагрузка, температура оболочки до 350 °C — гидравлическое масло в баке пресса не коксуется.

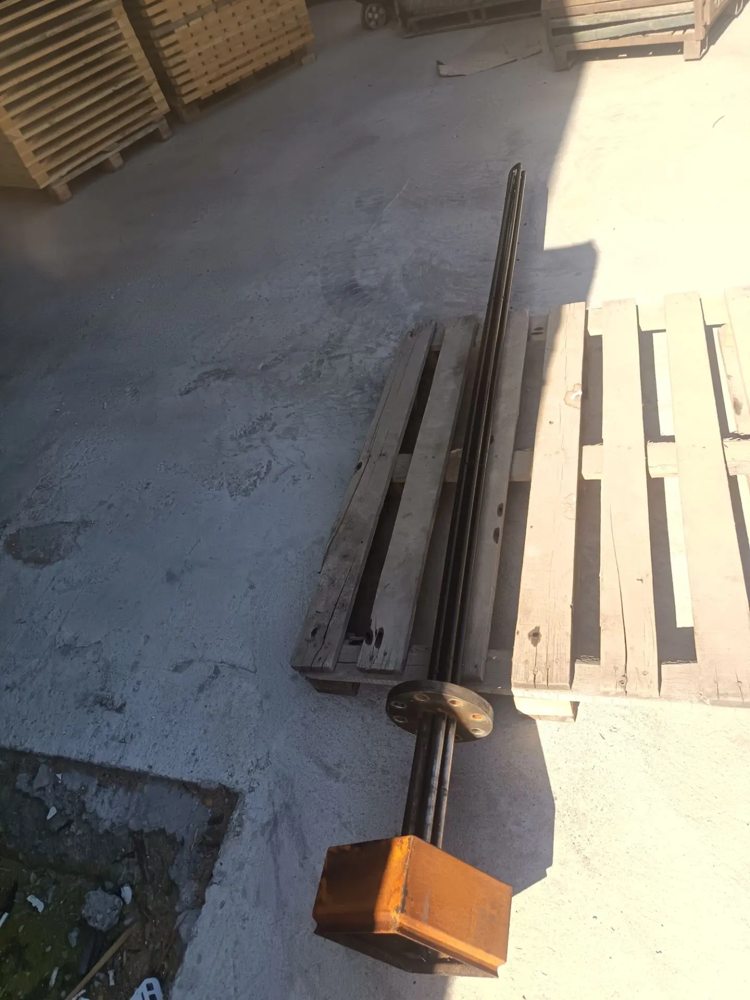

Мощный фланцевый блок под теплоноситель АМТ, длина рабочей зоны около 1800 мм. Нержавейка, антипригарная поверхность, рабочее давление до 4–4,5 кгс/см².

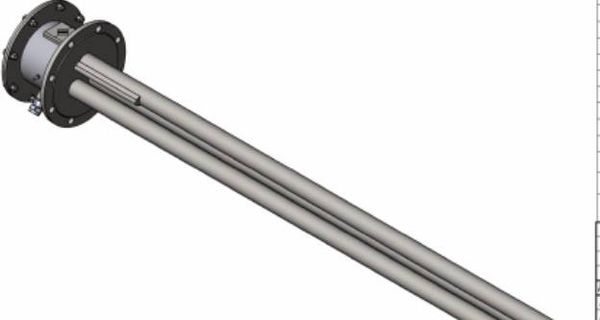

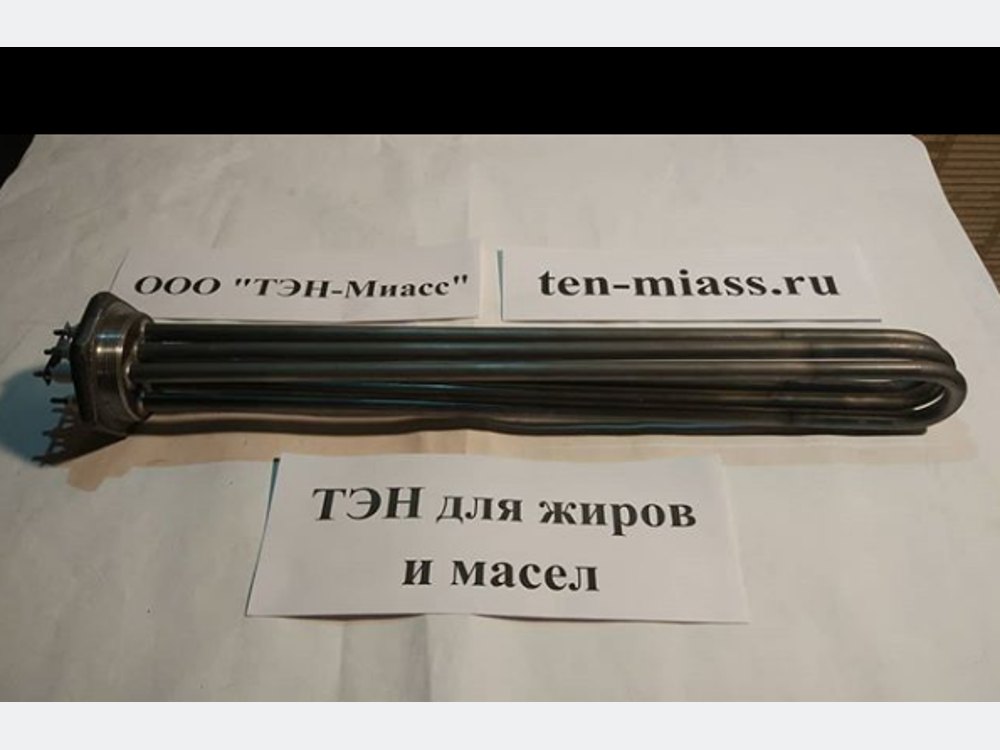

Три трубки по 1 кВт на резьбовой пробке, нержавейка AISI 304, среда Z. Под нагрев минерального и трансформаторного масла в баке до 90 °C.

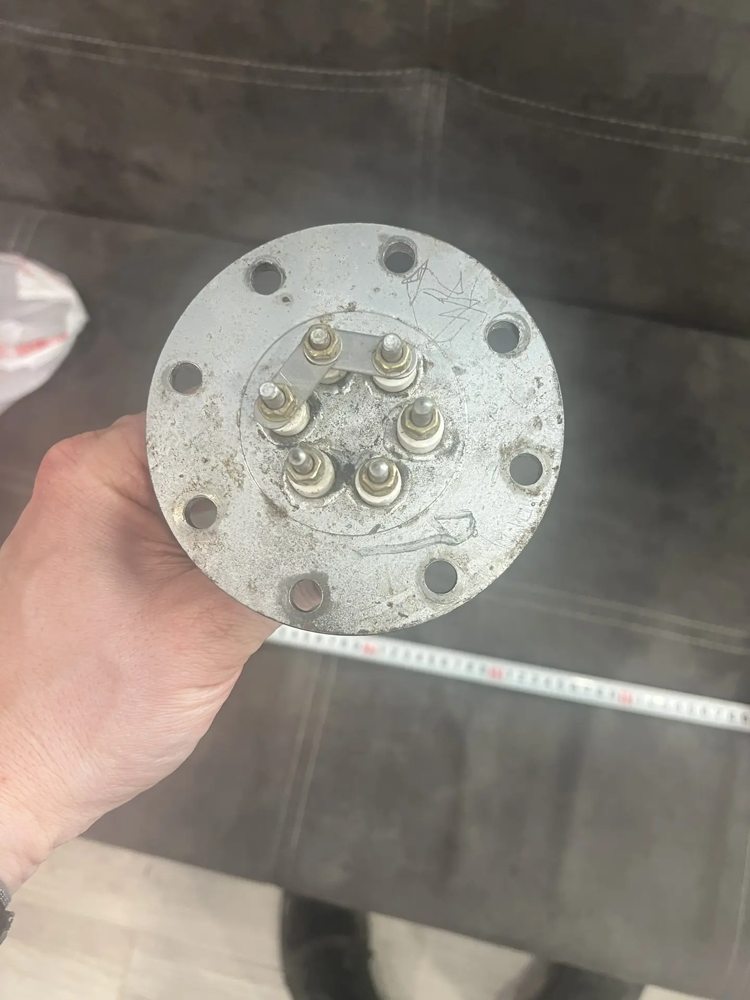

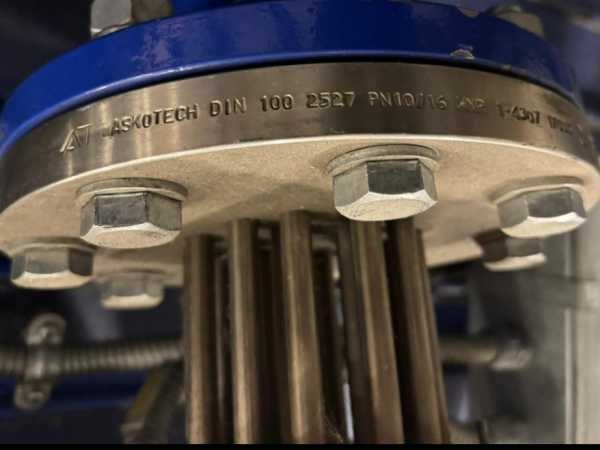

Трубки через круглый фланец под подогрев масла-теплоносителя в плите горячего пресса. Присоединение повторяли по образцу — блок встал на штатное место.

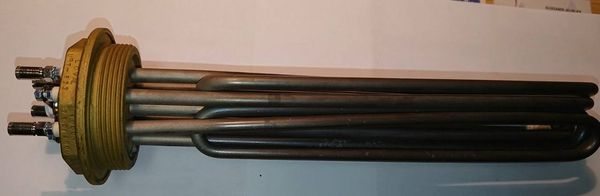

Несколько U-образных трубок на общем фланце с разнесённой мощностью. Для битума и вязких сред, где оболочку нельзя перегревать даже локально.

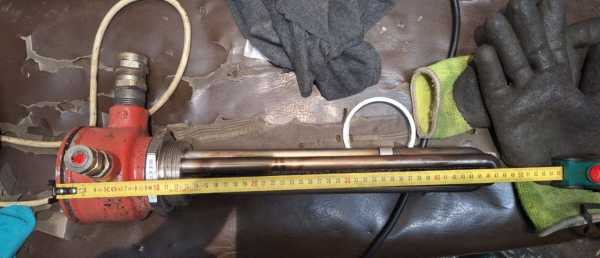

Нагреватель греет металлическую трубку установки, а та отдаёт тепло маслу через стенку. Повторяли по образцу под конкретную дегазационную установку.
Ниже четыре реальных обращения из WhatsApp — с фото, замерами и техзаданиями от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно, что прислали и по чему мы подбирали изготовление. Листайте стрелками.

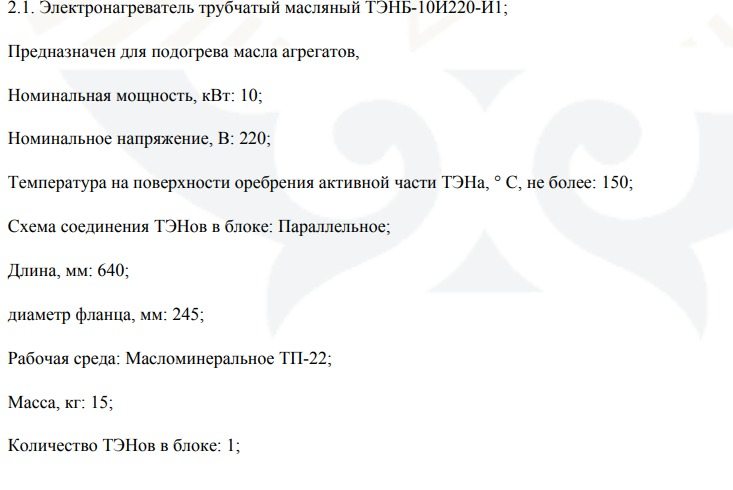

Обратился по конкурсу на поставку ТЭНБ-10И220-И1 в количестве 48 штук: 10 кВт, 220 В, оребрённая активная часть, температура на поверхности оребрения не более 150 °C, длина 640 мм, диаметр фланца 245 мм, среда — минеральное масло ТП-22, взрывозащищённое исполнение. Таблички не было, только техзадание. По описанию восстановили параметры и посчитали изготовление партии.

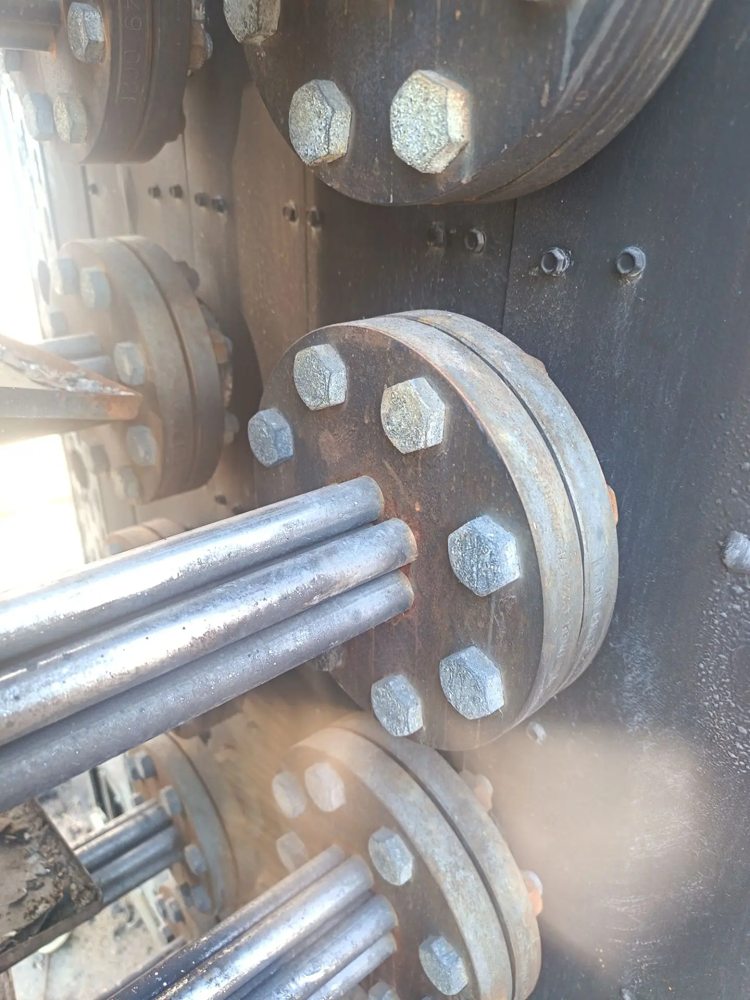

Нужно было изготовить фланцевый ТЭН с присоединением DN65, мощность 50 кВт, 380 В, длина около 1800 мм, 4 штуки. Греет масло-теплоноситель АМТ до 260 °C, рабочее давление 3,5–4,5 кгс/см². Отдельно просил антипригарную поверхность ТЭНа. По фото и параметрам подобрали блок под его котёл, разнесли мощность, чтобы оболочка не перегревалась.

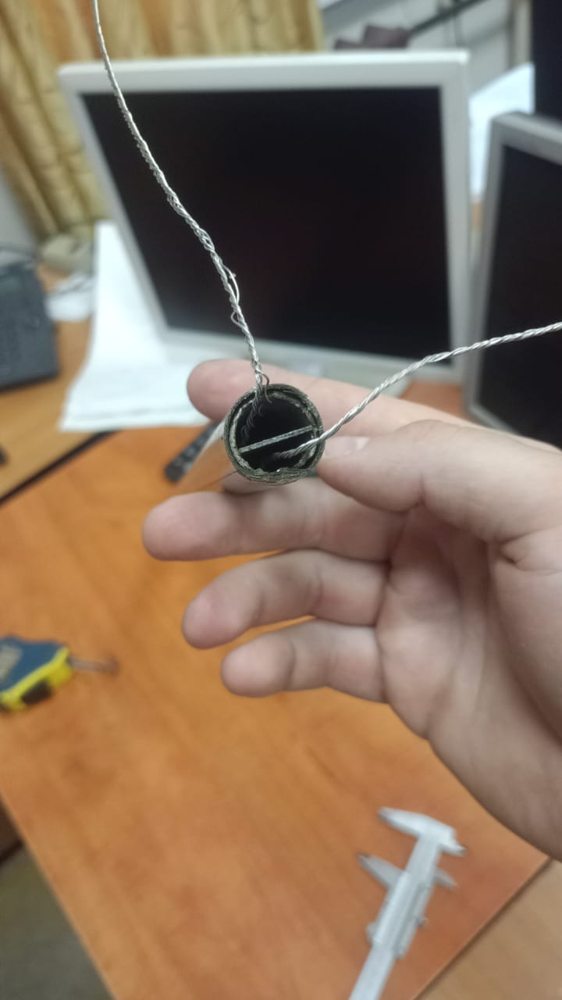

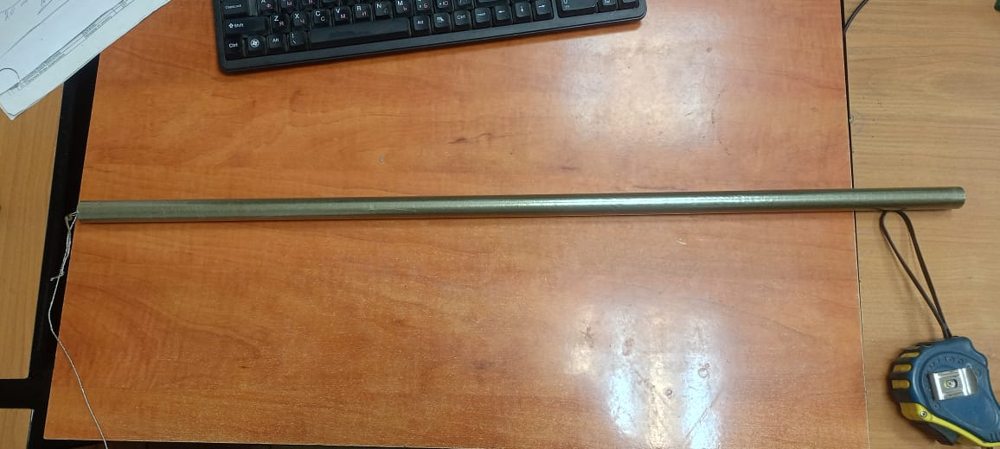

Запрос на нагревательный элемент для установки: длина 780 мм, наружный диаметр 20 мм, 380 В, 2–3 штуки в запас. Элемент стоит в металлической трубке и греет масло через стенку — напрямую в среду его не погружают. Прислал фото и пункт из таблицы с обозначением. По этим данным повторили элемент под его посадочное место.

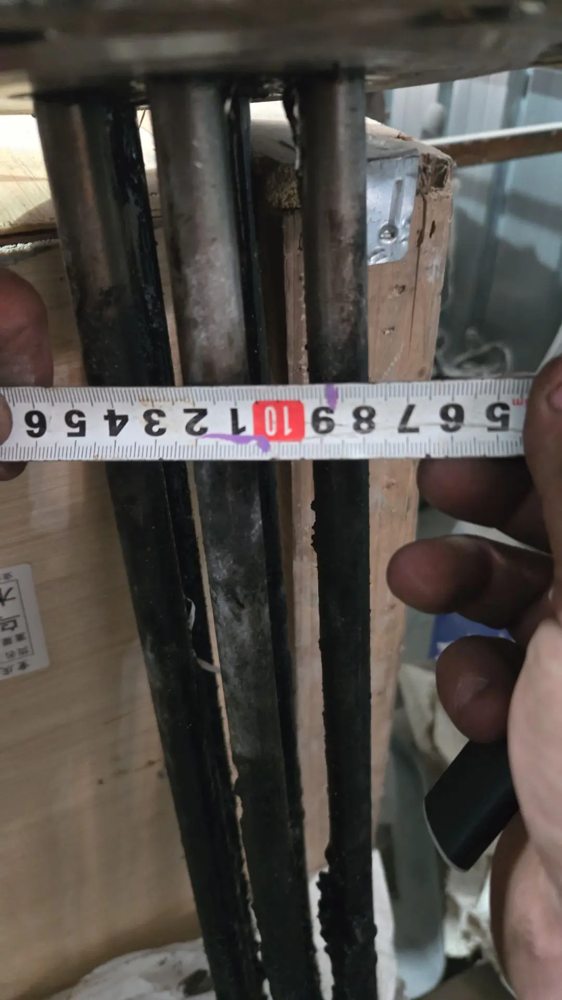

Обратился по ТЭНам для нагрева мазута: сейчас стоит блок 25 кВт, нужно 2 штуки на замену. Котёл работает круглосуточно, температура в котле около 320 °C. Прислал фото установленного пучка трубок. Подобрали замену под непрерывный режим — усиленная оболочка, разнесённая мощность, чтобы блок держал постоянную работу на вязком мазуте.
От техзадания на масло до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете среду (масло, термомасло, мазут), температуру, мощность и присоединение. Хватит фото, образца или маркировки вроде ТЭНБ-10И220-И1.
Считаем удельную нагрузку под вашу среду, подбираем оребрение, материал и мощность. Уточняем взрывозащиту и терморегулятор.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Собираем блок, привариваем трубки аргоном, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт по ГОСТ.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Масляный ТЭН — трубчатый нагреватель, поэтому изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в РК. В паспорт вносим среду, мощность и параметры. Каждый элемент проверяем на сопротивление изоляции перед отгрузкой.
Оформляем по ГОСТ 13268-88 — со средой, мощностью, оребрением и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы оболочка, оребрение и выводы дошли целыми транспортной по РК.
«Заказывали блок под гидравлическое масло в бак пресса. Подсказали снизить удельную нагрузку, чтобы масло не коксовалось. Работает второй сезон без нареканий.»
«Нужен был масляный ТЭН по образцу старого, чертежа не было. Восстановили параметры по фото и маркировке, оребрение повторили. Встал на место без переделки.»
«Грели мазут, старые ТЭНы прогорали за пару месяцев. Здесь разнесли мощность и усилили оболочку — держат круглосуточный режим. Забрали в Астане транспортной.»
«Термомасляный котёл, теплоноситель до 260 градусов. Сделали блок с антипригарной поверхностью, паспорт приложили, цена честная.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
