Делаем нагреватели для приточной вентиляции и обогрева воздуха: калориферы, тепловентиляторы, тепловые пушки и завесы. По чертежу, образцу или одной маркировке — оребрённые воздушные, серпантинные, блоки на 380 В. Повторяем родные элементы КЭВ-21, КЭВМ-40, Макар ТВ-21/24, Калибр ТВ, Тепломаш КЭВ, ВНУ-9000, Аксипал и других. От штуки до серии, оребрение под обдув вентилятором.
Форму, оребрение, длину и мощность подбираем под калорифер, пушку или завесу. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Прямые оребрённые элементы под раму калорифера КЭВ-21, КЭВМ-40 и подобных. Спиральное оребрение по всей длине, большая площадь под обдув, 1–2,5 кВт на элемент.
Одиночный оребрённый ТЭН под тепловентилятор и приточную секцию. Оребрение увеличивает теплоотдачу в потоке воздуха, оболочка нержавейка, 1–2 кВт.

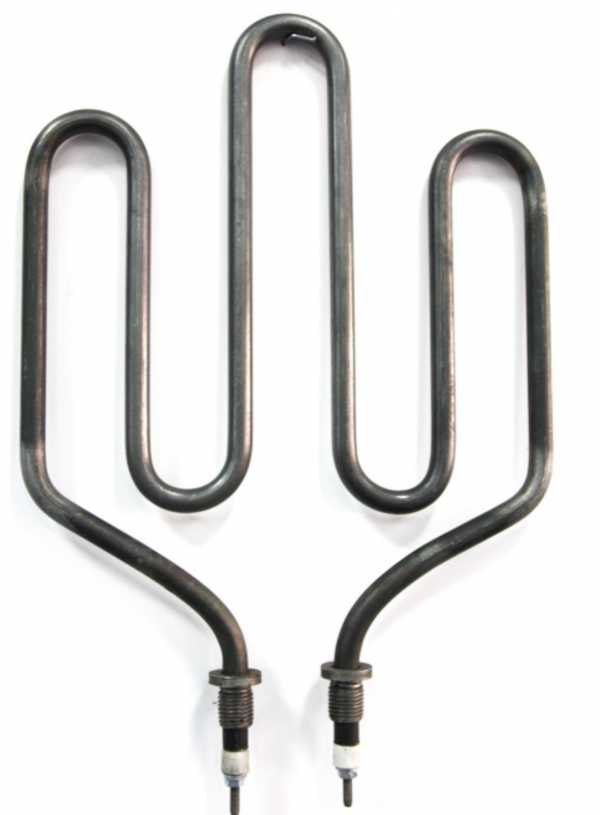

Многовитковый серпантинный элемент под тепловентилятор Макар ТВ-21/24 и крупную пушку. Большая длина в компактной раме, ровный прогрев потока, 3–7 кВт.

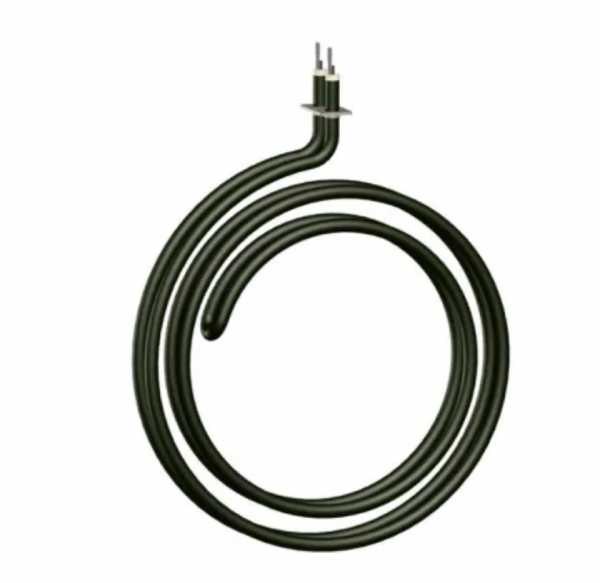

Спиральный элемент в плоскости под круглую тепловую пушку и канальный обогреватель. Ровный нагрев по сечению воздушного потока, 3–5 кВт, 220/380 В.

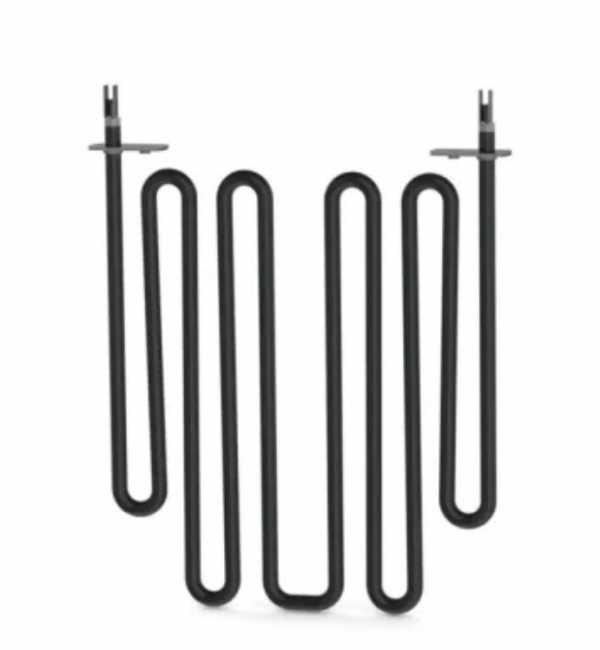

Элемент с несколькими U-ветвями под широкую калориферную секцию и тепловую завесу. Развёртка под ширину рамы, равномерный обогрев по фронту, 4–9 кВт.

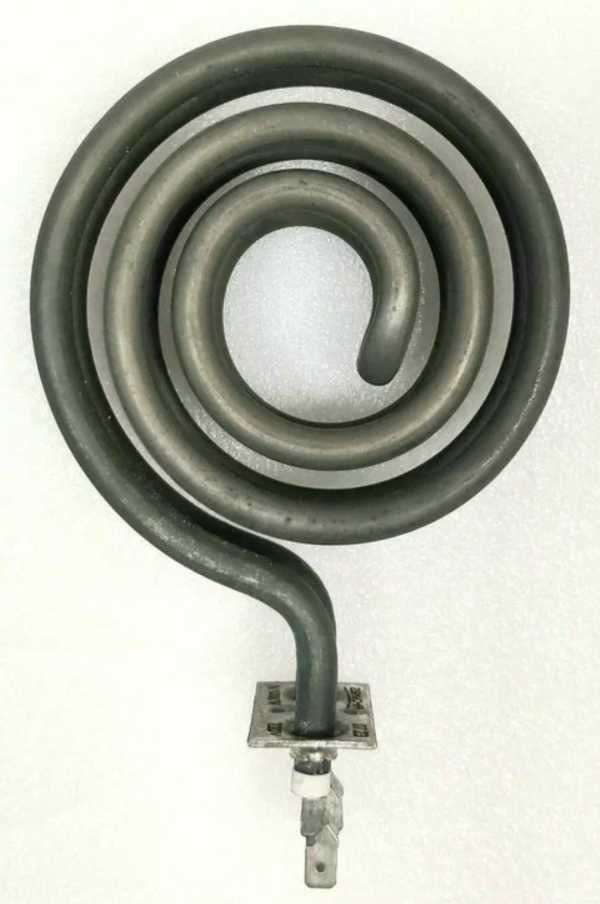

Плоский спиральный элемент под канальный тепловентилятор и компактный обогреватель. Занимает мало места по глубине канала, 1–3 кВт.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 1 – 21 кВт | на элемент; блоками — больше |
| Напряжение | 220 / 380 В | трёхфазные блоки под калорифер |
| Диаметр трубки | 10, 13 мм | под оребрение |
| Оребрение | стальная лента, шаг под обдув | развитая площадь теплоотдачи |
| Посадка | фланец, рама, штуцер, шпильки | и по вашему образцу |
| Материал оболочки | нержавейка или углеродистая сталь | под воздушный поток |
| Форма | прямой, серпантин, спираль, многоветочный | и по вашему чертежу |
| Схема | звезда / треугольник | сборка блока на 380 В |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для калорифера: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Повторяем элемент по образцу: КЭВ-21, КЭВМ-40, Макар ТВ-21/24, Калибр ТВ-1,5/3,0, Тепломаш КЭВ, ВНУ-9000КМ1, Аксипал FTDA и другие. Снимаем развёртку, оребрение и посадку со старого нагревателя и делаем один в один.
Ставим оребрённые элементы с развитой площадью под обдув вентилятором. Оребрение забирает тепло с оболочки и отдаёт его в поток, поэтому воздух выходит на температуру быстрее, а сам ТЭН не перегревается.
Собираем блок из нескольких элементов под калорифер на 380 В — звездой или треугольником, с посадкой под родную раму. Меняется одним узлом, распределение мощности по фазам ровное.
Фланец, шпильки, штуцеры и выводы под клеммную коробку повторяем по образцу. Форму подгоняем под секцию: прямые, серпантин, спираль или многоветочный под ширину калорифера.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

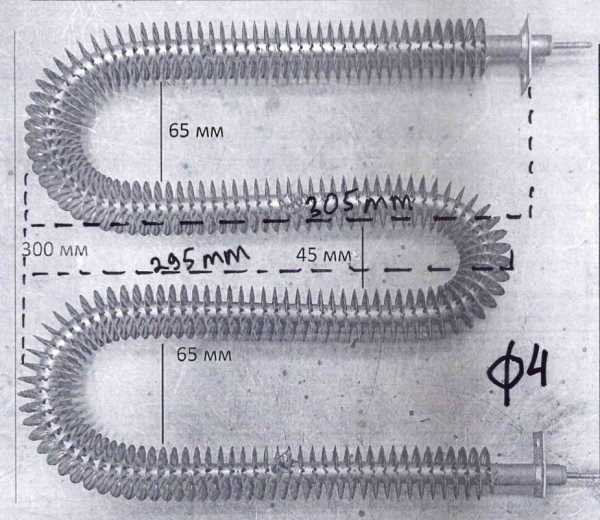

Это реальная маркировка нашего ТЭН для тепловентилятора и пушки по ГОСТ 13268-88. Буква Т в конце — рабочая среда «воздух в движущемся потоке»: элемент рассчитан на обдув вентилятором, а не на спокойный воздух. Это принципиально для калориферов и пушек: без обдува такой ТЭН перегреется, а в потоке он отдаёт тепло и работает в своём режиме. Развёртка 340 см при 5 кВт — типовая для тепловой пушки на 5000 Вт. Для калориферов КЭВ и Макар чаще ставят оребрённые элементы на 1,5–2 кВт и собирают блоками на 380 В. Форму, оребрение и посадку — фланец, шпильки или раму под родной калорифер — задаём по образцу или чертежу. Если под рукой только старый элемент, снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
Пара оребрённых элементов для калорифера КЭВ-21, 1,8 кВт при 380 В, форма Ф1. Повторяли по образцу под родную раму, оребрение под обдув вентилятором секции.

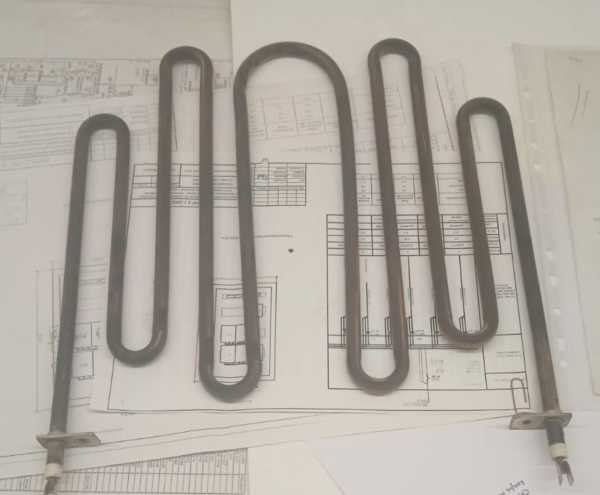

Серпантинные элементы для тепловентилятора Макар ТВ-21, суммарно 21 кВт, трёхфазный. Развёртка под раму, собирали блоком под родную посадку и клеммную коробку.

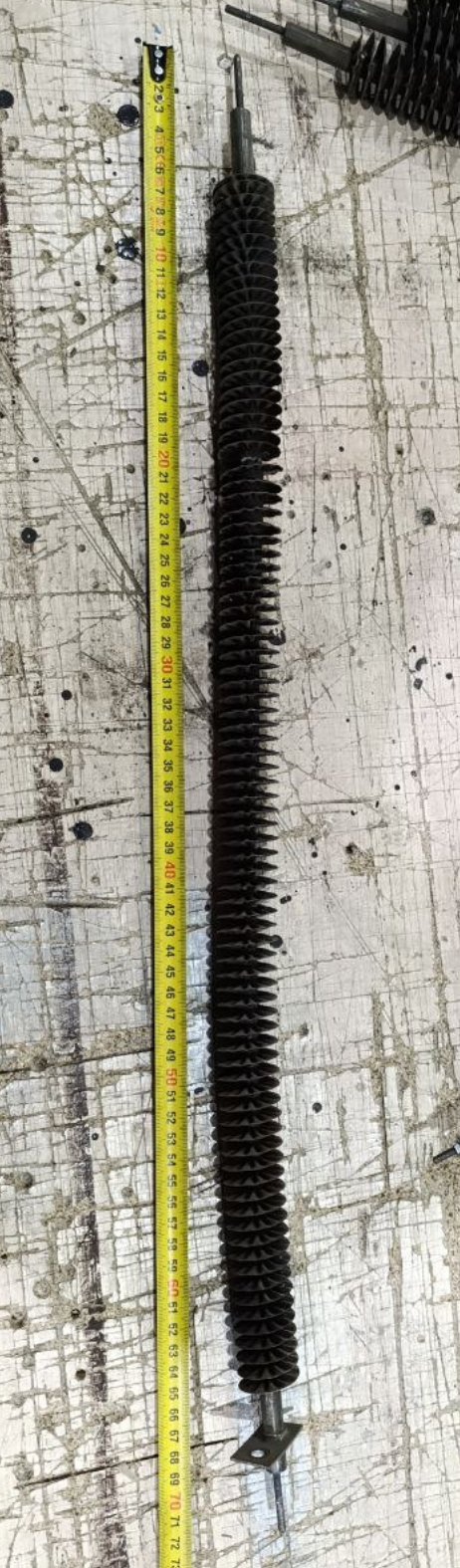

Прямой элемент для калорифера КЭВ на 21 кВт, трёхфазный. Длину и посадку снимали по замеру со старого нагревателя, повторили под фланец секции.

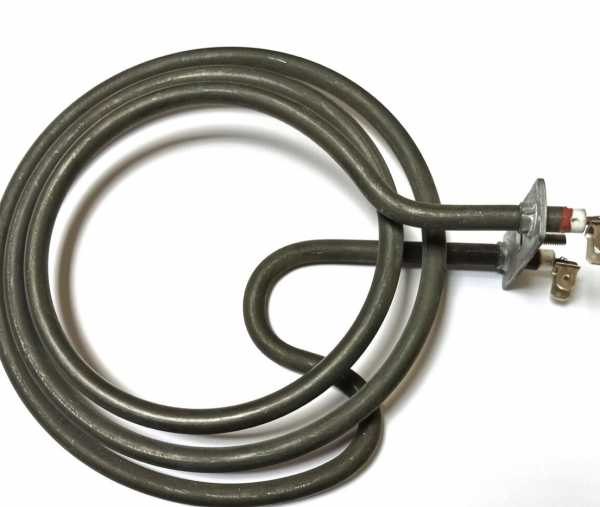

Спиральный элемент с фланцем для тепловентилятора Калибр ТВ-1,5/3,0, 1500 Вт при 220 В. Повторяли форму и посадку под корпус пушки, нагрев по сечению потока.

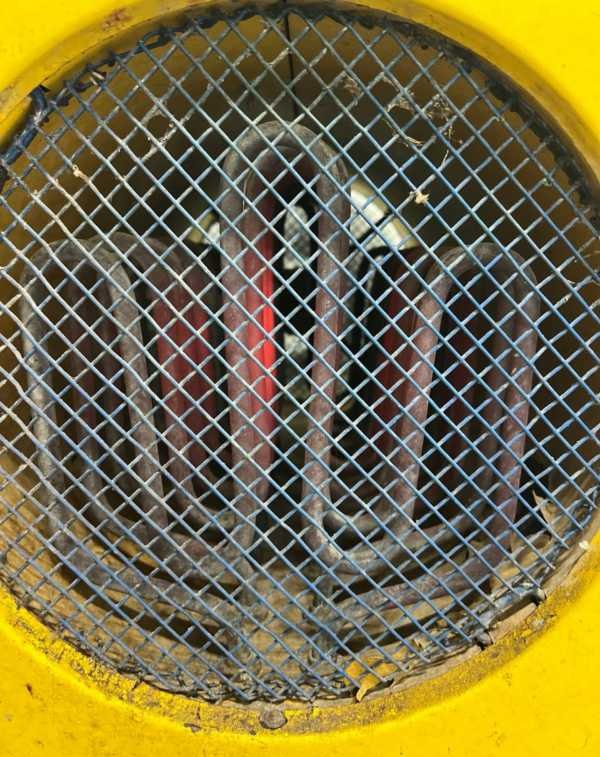

Нагревательная сборка в круглый кожух тепловой пушки, 5000 Вт. Элементы под обдув осевого вентилятора, посадку и раму повторяли по образцу под корпус.
Комплект элементов для электрокалорифера КЭВМ-40, суммарно 40 кВт, трёхфазный. Собирали блоками под раму по чертежу, распределение мощности по фазам ровное.
Ниже четыре реальных обращения за нагревателями для калориферов, тепловентиляторов и пушек — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратились со склада: в калорифере КЭВ-21 перегорели оребрённые элементы, приток не греет. Прислали фото старого ТЭН и раму. Повторили под форму Ф1, 1,8 кВт на 380 В, оребрение как на образце. Встали в родную раму, приток вышел на температуру.
Задача из цеха: тепловентилятор Макар ТВ-21 на 21 кВт перестал греть, блок ТЭН выгорел. Прислал старый серпантин и посадку под коробку. Собрали трёхфазный блок под их раму, проверили по фазам. Цех снова прогревается, вентилятор гонит горячий воздух.
Обратились с участка: тепловая пушка Калибр ТВ-1,5/3,0 не греет, спиральный элемент прогорел. Прислали старый ТЭН с фланцем. Повторили спираль под корпус, 1500 Вт на 220 В. Пушка снова даёт горячий поток, фланец встал без подгонки.
Обратились с предприятия: электрокалорифер КЭВМ-40 на 40 кВт, часть элементов вышла из строя. Прислали чертёж рамы и схему. Собрали блоки под их посадку, распределили мощность по фазам ровно. Калорифер держит режим приточной установки без просадок.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: калорифер или пушка, модель (КЭВ-21, Макар ТВ-21, КЭВМ-40 и т.д.), мощность, посадка.
Подбираем исполнение (оребрённый, серпантин, спираль, блок), считаем мощность и оребрение под поток воздуха, цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы оребрение, выводы и трубки дошли целыми транспортной по РК.
«В калорифере КЭВ-21 выгорели оребрённые ТЭН, приток не грел. Повторили по нашему образцу под раму, встали без подгонки. Приток снова тёплый.»
«Тепловентилятор Макар ТВ-21 встал, блок выгорел. Собрали трёхфазный под нашу коробку, по фазам проверили при мне. Цех прогревается как раньше.»
«Пушка Калибр перестала греть, спиральный элемент сгорел. Сделали под корпус с фланцем, 1500 Вт. Поток снова горячий, фланец сел точно.»
«Калорифер КЭВМ-40 на 40 кВт, часть элементов сдохла. Собрали блоки под раму по чертежу, мощность по фазам ровная. Приточка держит режим.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
