Делаем нагреватели для муфельных, лабораторных и сушильных печей: спиральные подовые, зигзаговые по стенкам камеры, керамические ЭПНк. По образцу, чертежу или одной маркировке. Оболочка из жаростойкой стали держит высокую температуру камеры, где обычная нержавейка поплыла бы. Повторяем родные элементы муфеля М-10л, электропечи СШОЛ 212/12, ШЖЭП-2, СНОЛ и других. От штуки до комплекта на всю печь.
Форму, длину, мощность и материал оболочки подбираем под камеру печи и её температуру. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Открытая спираль под муфельную печь М-10л и подобные. Укладывается по поду или в пазы камеры, жаростойкая сталь под высокую температуру, ровный прогрев по площади, 1–3 кВт.

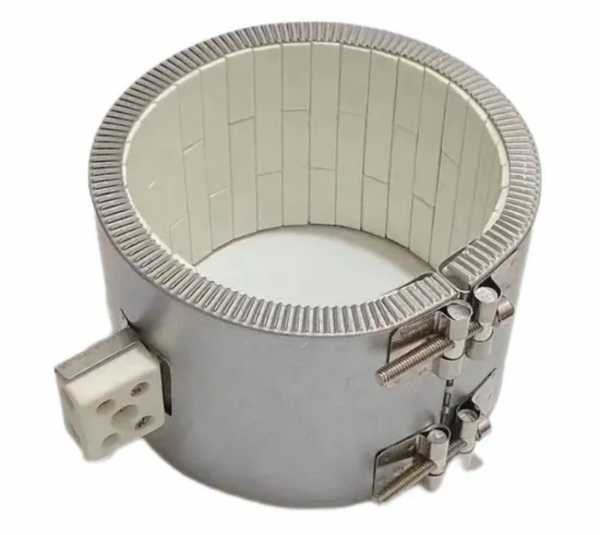

Керамический нагреватель под высокую температуру и агрессивную среду камеры. Тело из керамики держит нагрев, где металлу тяжело, под лабораторные и обжиговые печи, до 7 кВт.

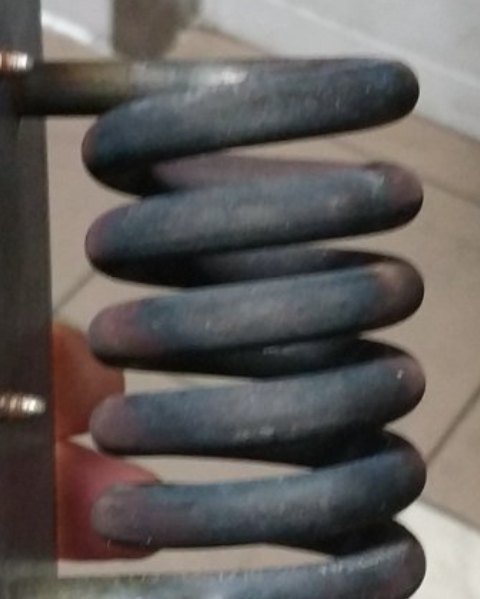

Спиральный элемент, уложенный по поду печи в керамические пазы. Греет камеру снизу равномерно, удобно менять, жаростойкая сталь, 1,5–4 кВт.

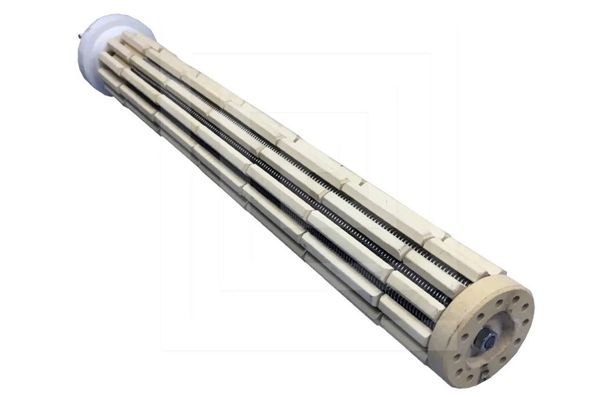

Трубчатый керамический элемент ЭПНк под камерную и проходную печь. Жёсткая керамическая оболочка, длинный ресурс при высокой температуре, 220/380 В.
U-образный элемент из жаростойкой стали под лабораторную и сушильную печь. Компактно встаёт в камеру, повторяем длину и заделку под родное место, 1–3 кВт.

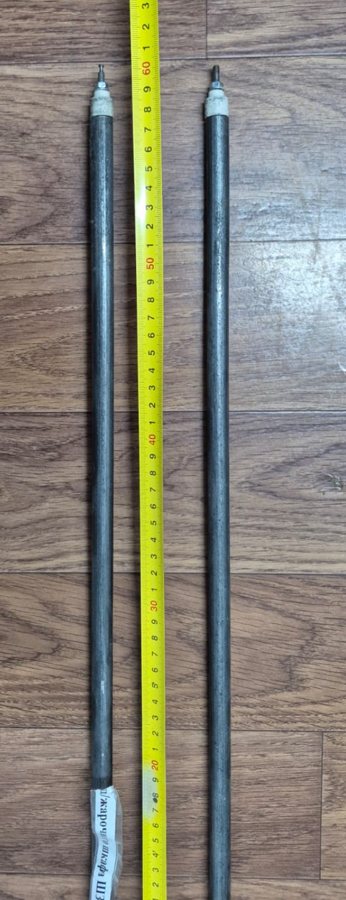

Прямые стержневые элементы из жаростойкой стали под жарочный шкаф и печь. Ставятся рядами по своду и поду, повтор длины и посадки по образцу, 1–2,5 кВт.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,5 – 7 кВт | на элемент; блоками — больше |
| Напряжение | 220 / 380 В | под печь и её автоматику |
| Диаметр трубки | 10, 13, 16 мм | и керамические ЭПНк |
| Материал оболочки | жаростойкая сталь, керамика | под температуру камеры |
| Форма | спираль, зигзаг, П-образный, U | под камеру, а не под поток |
| Заделка | керамические изоляторы, бусы | на выводах под высокую температуру |
| Посадка | под под, стенку, свод | по образцу или чертежу |
| Тип | трубчатый, спиральный, керамический | и по вашему образцу |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для муфельной печи: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Повторяем нагреватель по образцу: муфель М-10л, электропечь СШОЛ 212/12, ШЖЭП-2, СНОЛ и другие. Снимаем развёртку, форму спирали и посадку со старого элемента и делаем один в один под вашу камеру.
Ставим оболочку из жаростойкой стали или керамику под температуру вашей камеры. Обычная нержавейка в муфеле работает на пределе и садится, жаропрочный материал держит режим и служит дольше.
Делаем спираль под под, зигзаг по стенкам, П-образный по своду — под геометрию печи. В замкнутой камере греем излучением, поэтому важна раскладка элемента, а не поток воздуха.
Заделку и выводы защищаем керамическими изоляторами и бусами под высокую температуру. Место выхода из камеры повторяем по образцу, чтобы элемент встал на штатную клемму без переделки.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

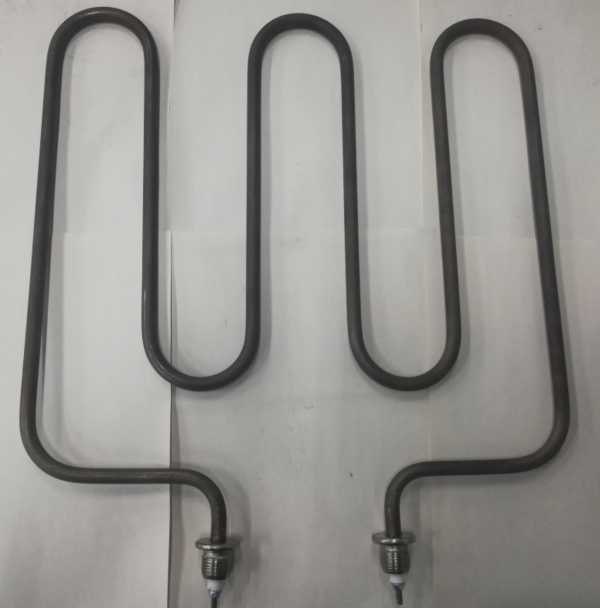

Это реальная маркировка нашего жаростойкого ТЭН для сушильной печи по ГОСТ 13268-88. Оболочка из жаростойкой стали, поэтому элемент держит температуру камеры дольше обычной нержавейки. Буква Т — среда «воздух в движущемся потоке»: такой ТЭН стоит в сушильном шкафу с вентилятором. Для закрытой муфельной печи, где воздух спокойный, ставят элементы под среду С, а часто вообще открытую спираль или керамический ЭПНк — там нагрев идёт излучением. Развёртку 252 см при 3 кВт задают под размер камеры. Спиральные элементы муфеля (М-10л и подобных) маркируются проще — по мощности и напряжению, форму спирали снимаем со старого элемента. Материал оболочки, форму и посадку — под под, стенку или свод печи — задаём по образцу или чертежу. Если под рукой только старый элемент, снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

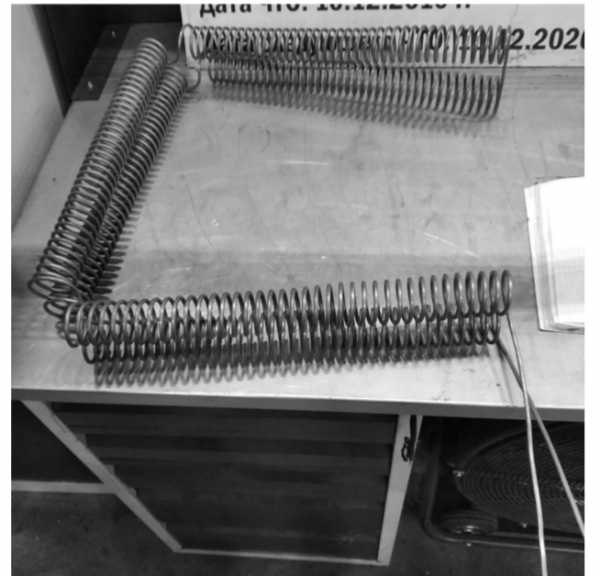

Зигзаговый нагреватель для лабораторной электропечи СШОЛ 212/12. Повторяли развёртку и раскладку по стенке камеры, оболочка жаростойкая, посадку под родные выводы сняли со старого элемента.
Верхний двойной элемент к жарочно-пекарному шкафу ШЖЭП-2. Ставится по своду камеры, повторяли форму и посадку под родную раму, жаростойкая сталь под температуру выпечки.

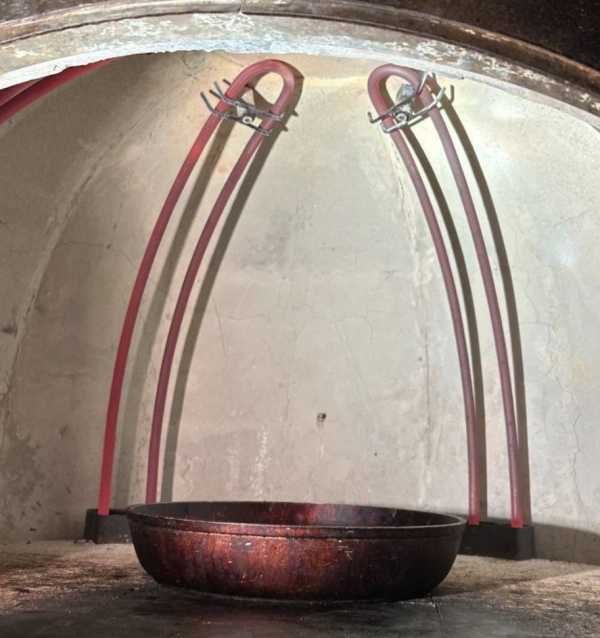

Гнутые элементы под камеру печи, уложенные по контуру. Форму и радиус снимали по замеру со старого нагревателя, повторили посадку под стенку и выводы наружу.

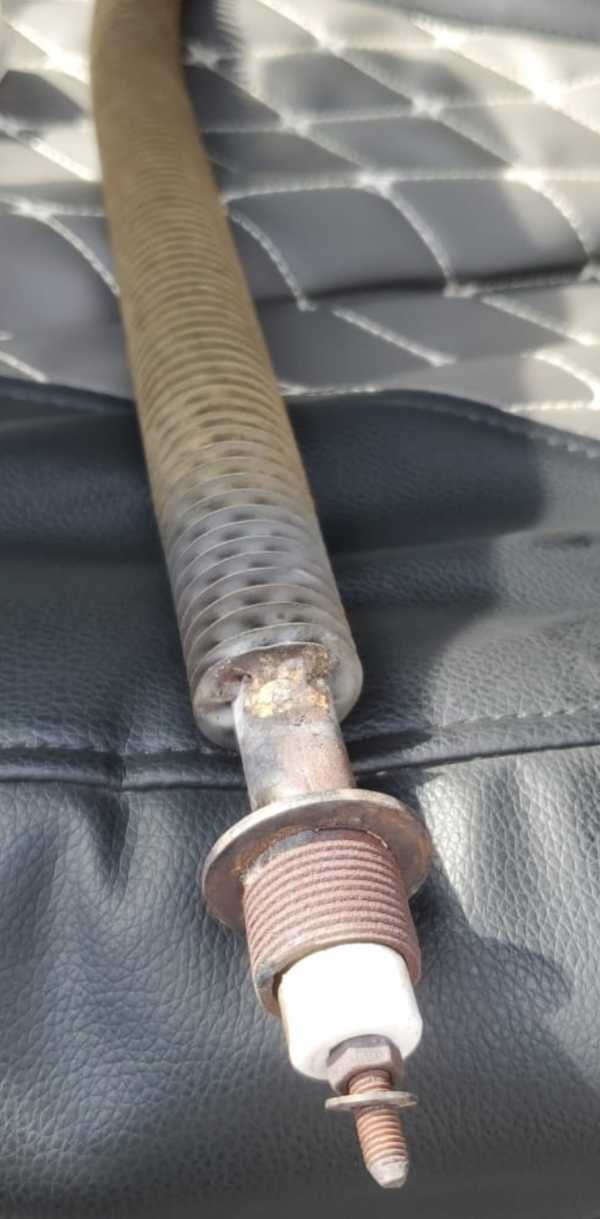

Элемент с керамическими бусами на выводе для защиты от температуры у стенки печи. Повторяли заделку и место выхода из камеры, чтобы встал на штатную клемму без переделки.

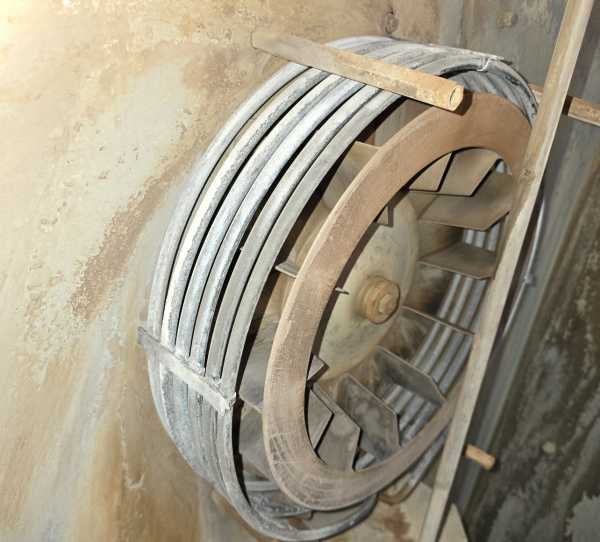

Комплект кольцевых элементов для кондитерской печи, по своду и поду камеры. Повторяли диаметр и раскладку под родные посадочные места, ровный прогрев по площади выпечки.

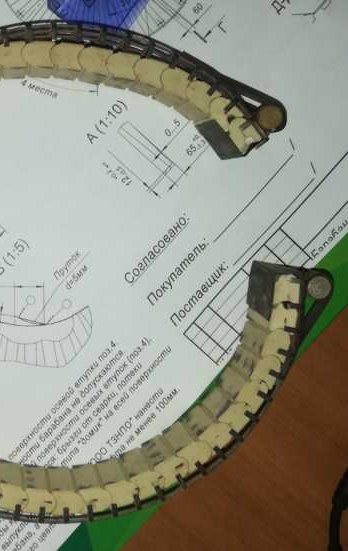

Кольцевой керамический нагреватель ЭНКк под высокотемпературную печь. Диаметр и мощность делали по чертежу, керамическое тело держит нагрев в агрессивной среде камеры.
Ниже четыре реальных обращения за нагревателями для муфельных, лабораторных и сушильных печей — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратились из лаборатории: в муфельной печи М-10л перегорел нагреватель, камера не выходит на температуру. Прислали старую спираль и фото камеры. Повторили спираль из жаростойкой стали, 2 кВт на 220 В, под раскладку по поду. Печь снова держит режим прокаливания.
Задача с производства: лабораторная печь СШОЛ 212/12 перестала греть, зигзаговый элемент прогорел у стенки. Прислал старый нагреватель и замер камеры. Сделали из жаростойкой стали под родную раскладку и выводы. Печь набирает температуру как положено.
Обратились из пекарни: в жарочно-пекарном шкафу ШЖЭП-2 выгорел верхний двойной ТЭН, выпечка сверху не румянится. Прислали старый элемент. Повторили форму и посадку под свод камеры, жаростойкая сталь. Верх шкафа снова греет ровно.
Обратились с производства: обжиговая печь работает на высокой температуре, металлические элементы не выдерживали и садились. Прислали чертёж камеры. Сделали керамический ЭПНк под их посадку и мощность. Печь держит температуру, ресурс элемента заметно вырос.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: тип печи (муфель, лабораторная, сушильная), модель (М-10л, СШОЛ 212/12, ШЖЭП-2, СНОЛ и т.д.), мощность, температура камеры.
Подбираем исполнение (спираль, зигзаг, U, керамический ЭПНк) и материал оболочки под температуру, считаем мощность, цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы спирали, керамика и выводы дошли целыми транспортной по РК.
«В муфельной печи М-10л сгорела спираль, камера не грела. Повторили из жаростойкой стали по нашему образцу, уложили по поду. Печь держит температуру прокаливания.»
«Лабораторная печь СШОЛ 212/12 встала, зигзаг прогорел у стенки. Сделали жаростойкий под нашу раскладку и выводы. Набирает температуру как новая.»
«В шкафу ШЖЭП-2 выгорел верхний ТЭН, выпечка не румянилась сверху. Повторили под свод, жаростойкая сталь. Верх снова греет ровно по всей площади.»
«Обжиговая печь на высокой температуре, металл садился. Поставили керамический ЭПНк под наш чертёж. Ресурс вырос, печь держит режим без просадок.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
