Делаем нагреватели для печей полимеризации и камер порошковой окраски: оребрённые воздушные элементы, U-образные, регистры и блоки под камеру любого размера. По чертежу, образцу или одной маркировке — от штуки до серии. Оребрение отдаёт тепло в поток воздуха, камера быстро выходит на 180–200 °C и прогревает изделие равномерно.
Форму, длину, оребрение и мощность подбираем под камеру и способ обдува. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Основной элемент печей полимеризации: оребрённая трубка, сложенная в несколько петель. Оребрение отдаёт тепло в поток воздуха, развёртка в загибе до 700 мм, 2–4 кВт.

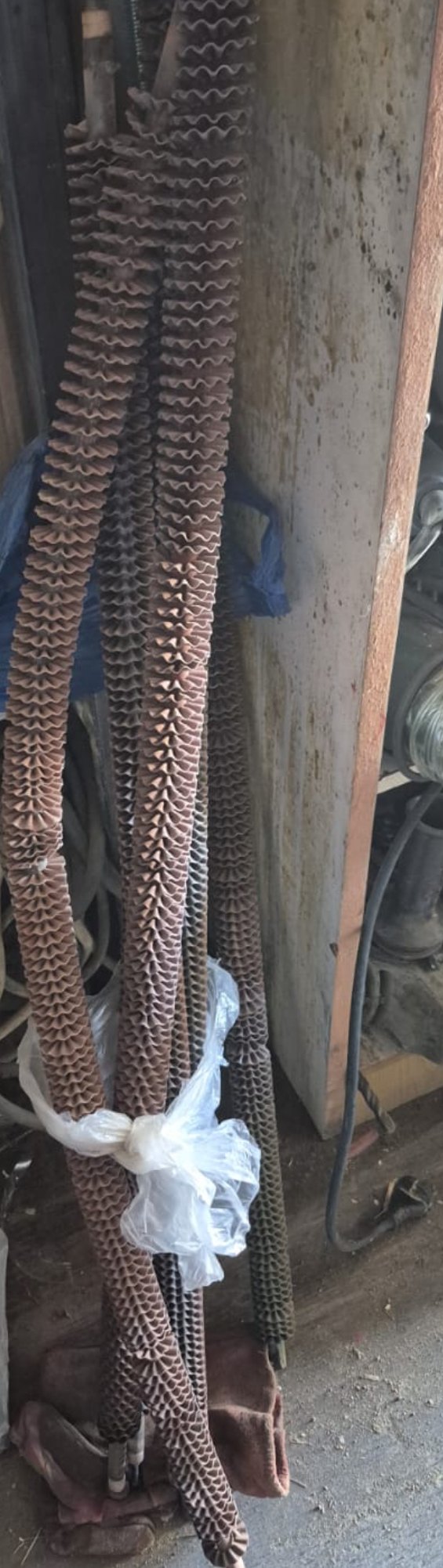

Прямой оребрённый стержень под установку в короб с вентилятором. Ставится рядами в регистр, оребрение 8–10 мм, длина под ширину камеры, 1,5–3 кВт.

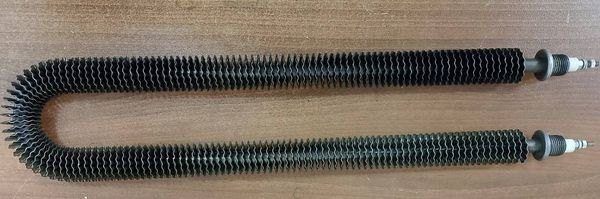

Оребрённая U-петля под компактный короб обдува. Даёт большую площадь теплоотдачи на короткой развёртке, 2–3 кВт, 220/380 В.

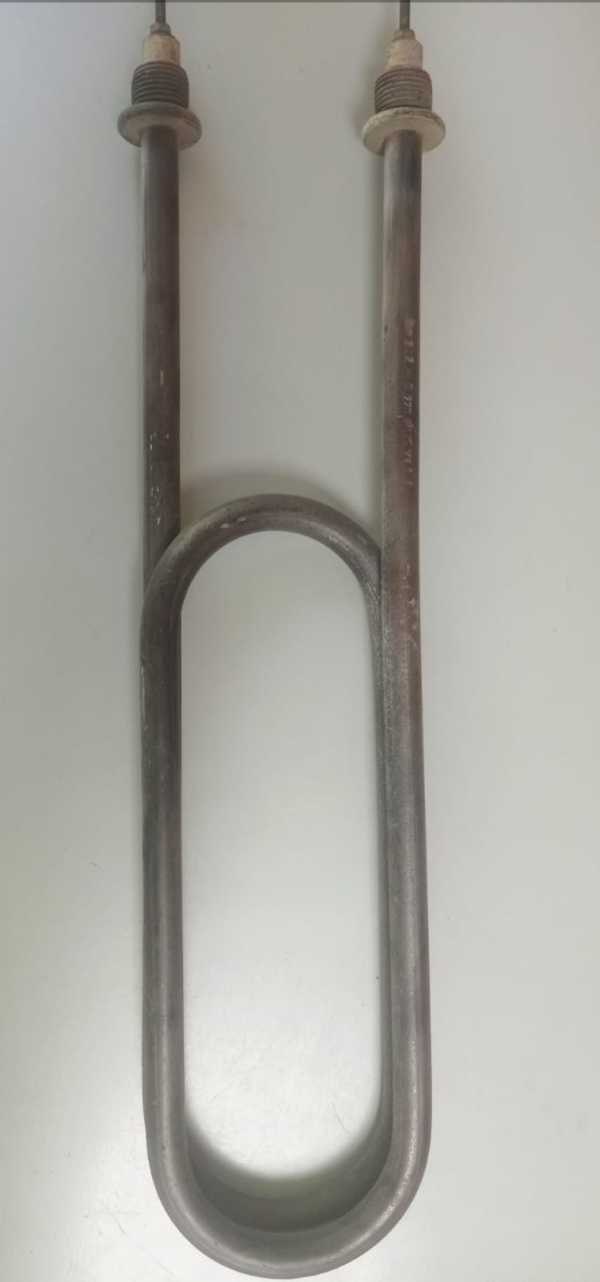

Гладкий U-элемент, где оребрение мешает чистке от осевшей краски. Развёртка под высоту печи, резьбовые вводы, 2–4,5 кВт.

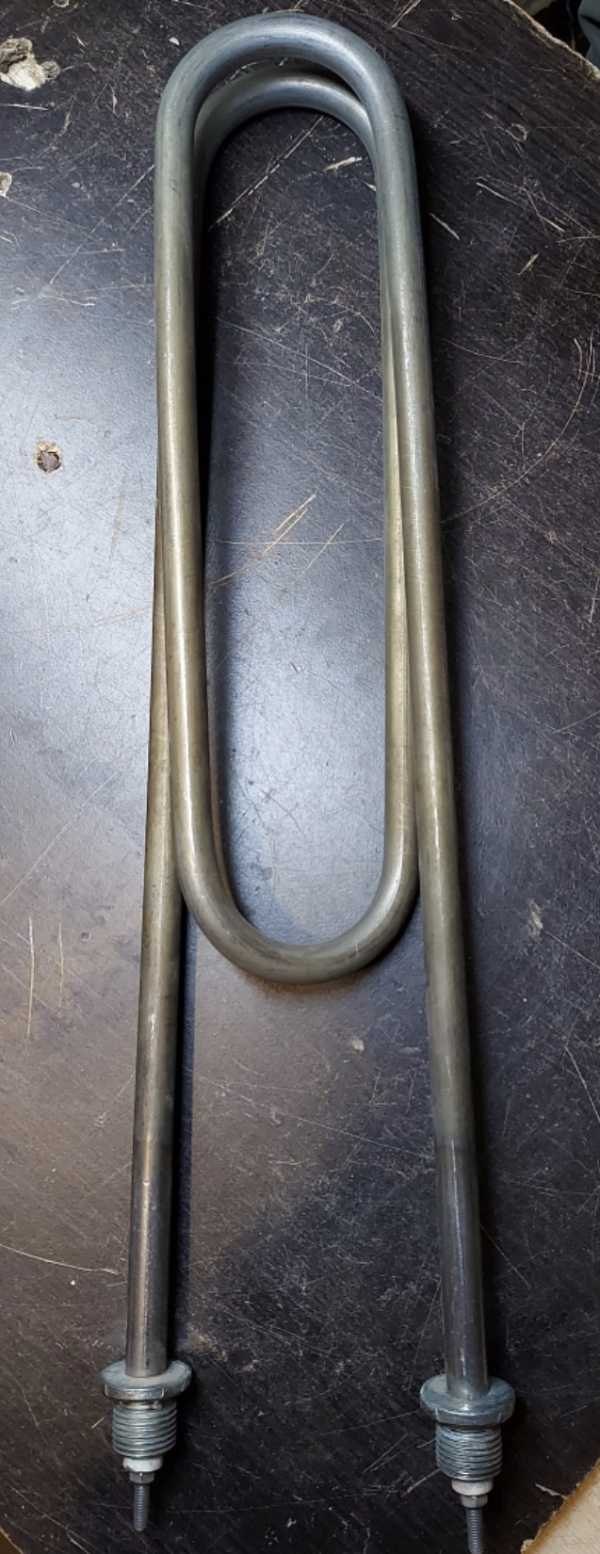

Вытянутый U-элемент в высокую печь полимеризации проходного или тупикового типа. Развёртка до 150 см на трубку, нержавейка или углеродистая сталь.

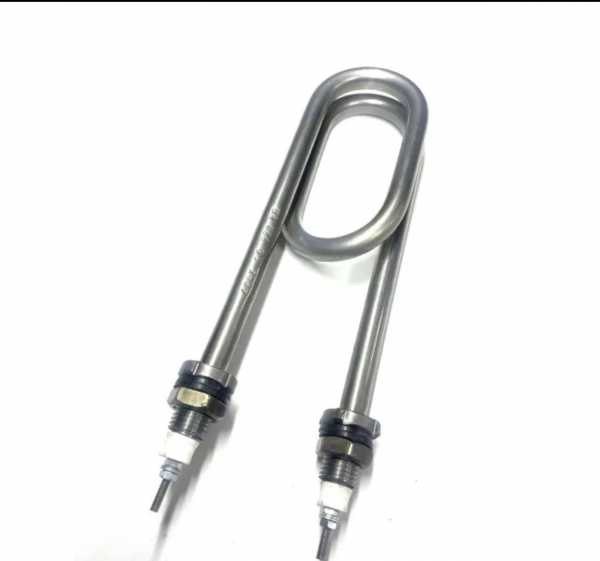

U-элемент на фланце в стенку короба или воздуховода печи. Резьбовые вводы под гайку, посадка под ваш фланец, 2–3 кВт на элемент.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 1,5 – 12 кВт | на элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 24–110 В |
| Диаметр трубки | 13, 16 мм | оребрённые — с рёбрами 8–10 мм |
| Посадка | резьба М14–М22, фланец, скоба | и по вашему образцу |
| Материал оболочки | нержавейка или углеродистая сталь | под сухой горячий воздух |
| Исполнение | оребрённое или гладкое | оребрение — больше теплоотдачи |
| Рабочая t° | до 250 °C | режим полимеризации 180–200 °C |
| Форма | U, W, прямой, регистр, блок | и по вашему чертежу |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для порошковой покраски: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Ставим оребрённые элементы: оребрение увеличивает площадь теплоотдачи в воздух, и камера набирает рабочую температуру быстрее. Мощность считаем под объём камеры и кратность обдува.
Повторяем элемент по образцу: форму, оребрение, длину, посадку. Даже если печь или линия сняты с производства и ТЭН к ним уже не купить, снимем размеры со старого нагревателя.
Собираем регистр или блок из нескольких элементов на общей раме под камеру любого размера — от малой печи до линии 2,5×2×2 м. Раскладываем мощность так, чтобы прогрев был равномерным.
Занижаем удельную мощность и подбираем гладкое или оребрённое исполнение под чистку. Тогда осевшая краска не пригорает намертво, а элемент проще обслуживать.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это типовая маркировка воздушного ТЭН для печи полимеризации по ГОСТ 13268-88 — среда «О» означает движущийся воздух (обдув вентилятором), как в камере порошковой окраски. По такому обозначению восстановим длину, диаметр, мощность и напряжение. Но для порошковой печи важнее два момента, которых в маркировке по ГОСТ нет: оребрение (шаг и высота рёбер задают теплоотдачу в воздух) и посадка — резьба, фланец или скоба под ваш короб. Их задаём по образцу или чертежу. Если под рукой только старый оребрённый элемент из печи — снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

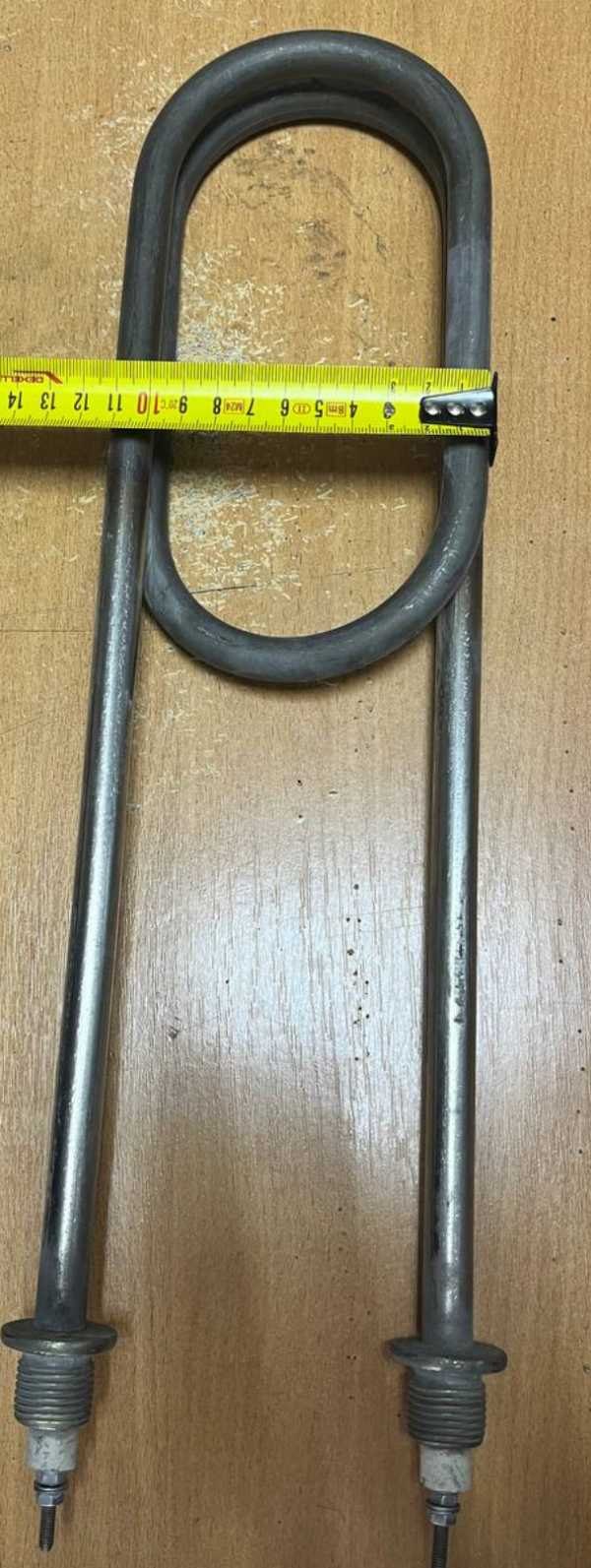

Замена нагревателя печи порошковой окраски: старый прогорел, камера перестала выходить на температуру. U-элемент под их посадку, повторяли развёртку и вводы со старого образца.

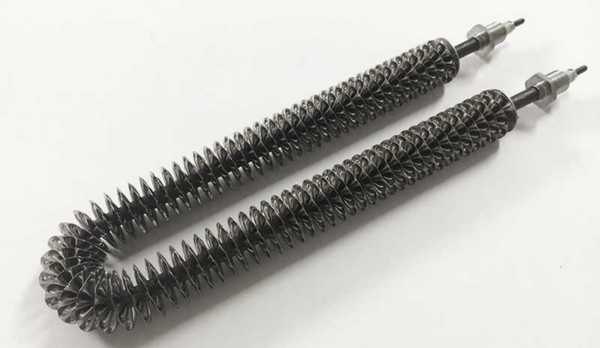

Оребрённый воздушный элемент для камеры порошковой окраски. Оребрение под обдув вентилятором, чтобы камера быстрее набирала 180–200 °C и держала температуру ровно.

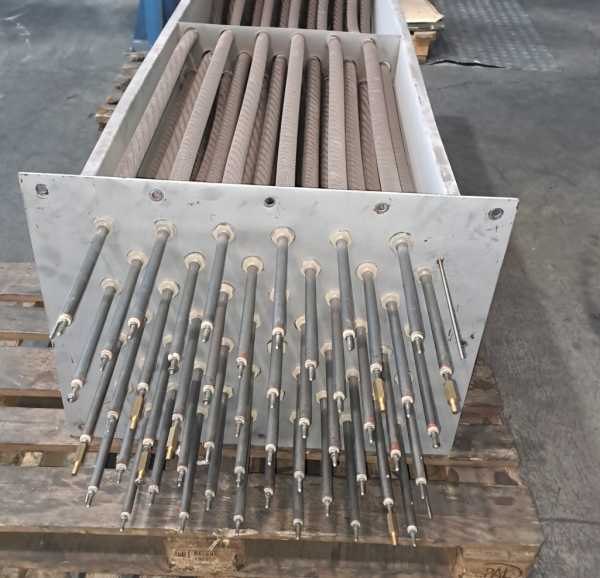

Регистр из нескольких элементов на общей раме под короб обдува камеры порошковой окраски. Мощность разложена по камере для равномерного прогрева изделий.

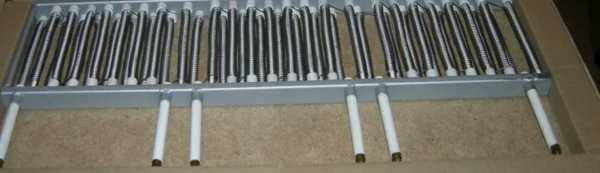

Комплект нагревателей для камеры порошковой окраски размером 2,51×1,95×2,10 м. Плоские секции на раме под воздуховод, суммарную мощность считали под объём камеры.

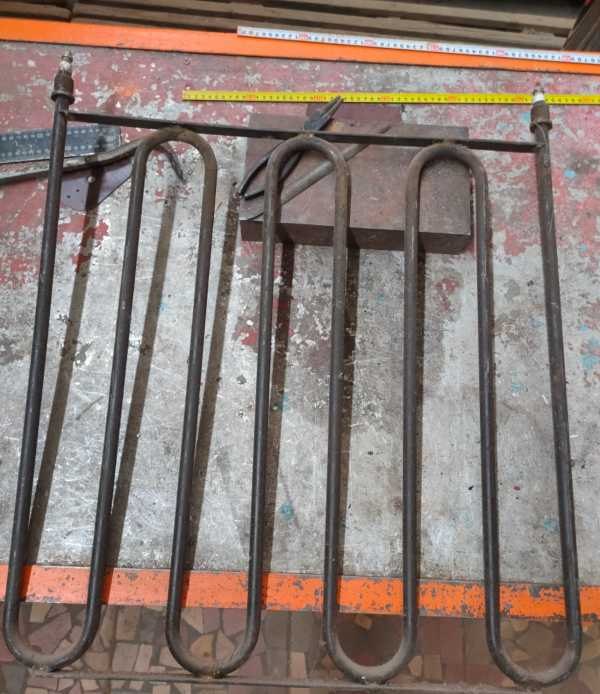

Партия воздушных элементов для сушильной камеры малярного участка. Одинаковая развёртка и посадка под их короба, брали серией с запасом на замену.

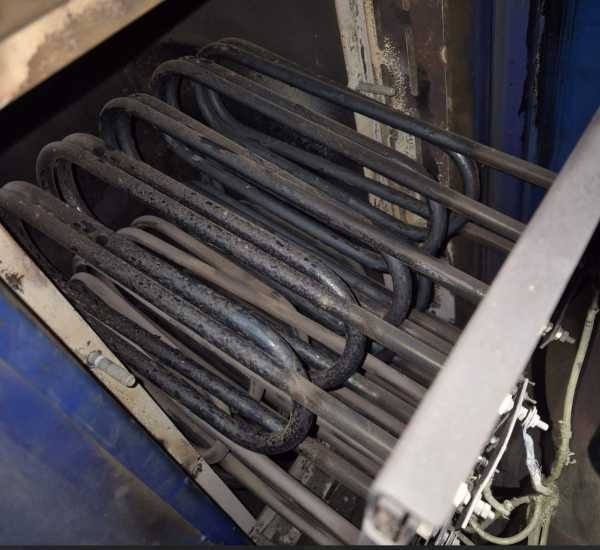

Серия U-образных элементов для печи полимеризации порошковой краски. Развёртка под высоту печи, вводы под общую раму, изготовили партией под одну камеру.
Ниже четыре реальных обращения за нагревателями для печей полимеризации и камер порошковой окраски — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился из цеха: камера полимеризации долго выходит на 180 градусов, старые оребрённые элементы выгорели. Прислал фото и замер оребрения. Повторили с тем же шагом рёбер, добавили запас по мощности. Камера стала набирать температуру заметно быстрее, изделия полимеризуются ровно.
Задача с линии порошковой окраски: собрать регистр под короб обдува, старый прогорел местами. Прислали образец рамы и размеры камеры. Разложили мощность по секциям, чтобы не было холодных зон. Регистр встал на место, прогрев по камере выровнялся.
Обратились под печь полимеризации: нужна серия U-элементов, оригинал не поставляется, печь простаивает. Прислали образец с замером развёртки и вводов. Сделали партию под их раму, нержавейка под высокую температуру. Взяли с запасом на плановую замену.
Обратились с малярного участка: нужны воздушные элементы в сушильную камеру, разнобой по старым нагревателям. Прислали образцы и посадку под короба. Свели к одной развёртке, сделали серию под замену. Теперь на складе один типоразмер, менять проще.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: печь полимеризации или камера окраски, объём, мощность, посадка.
Подбираем исполнение (оребрённый, гладкий, U, W, регистр), считаем мощность под объём камеры и обдув, цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы оребрение, фланец и выводы дошли целыми транспортной по РК.
«Камера полимеризации еле дотягивала до 180. Поставили оребрённые под наш обдув, объяснили почему быстрее греет. Выход на температуру сократился, брака меньше.»
«Регистр в камере окраски прогорел местами, были холодные зоны. Собрали новый, мощность разложили по секциям. Прогрев ровный по всей камере.»
«Печь полимеризации простаивала, ТЭН не найти. Сделали серию U-элементов под нашу раму. Взяли с запасом, меняем без остановки надолго.»
«Красим диски, нужна была печь полимерной покраски. Подобрали оребрённые под объём, помогли с мощностью. Второй сезон без нареканий.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
