Делаем нагреватели для сушильных и термокамер, камер полимеризации, сушильных машин и шкафов: по чертежу, образцу или одной маркировке. Оребрённые под обдув, U-образные, блоки на калорифер — от одной штуки до серии, с паспортом.
Форму, длину развёртки и тип вывода подбираем под калорифер и посадочное место камеры. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу.
Ребра дают большую площадь теплоотдачи в обдуваемый воздух. Ходовое исполнение для камер, шкафов и термокамер.

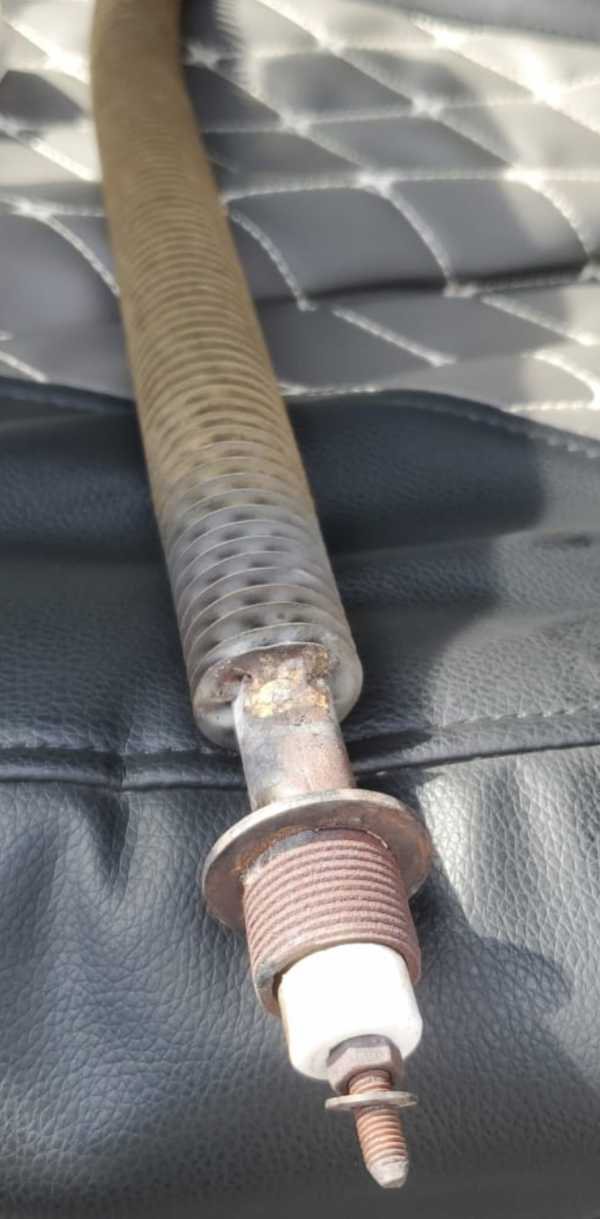

Накатная стальная лента снижает нагрузку на трубку примерно в 2,5 раза. Ставится рядами в калорифер сушильной машины.
Нержавеющая оболочка под влажный воздух от сохнущего материала. Компактный, удобно менять в узле.

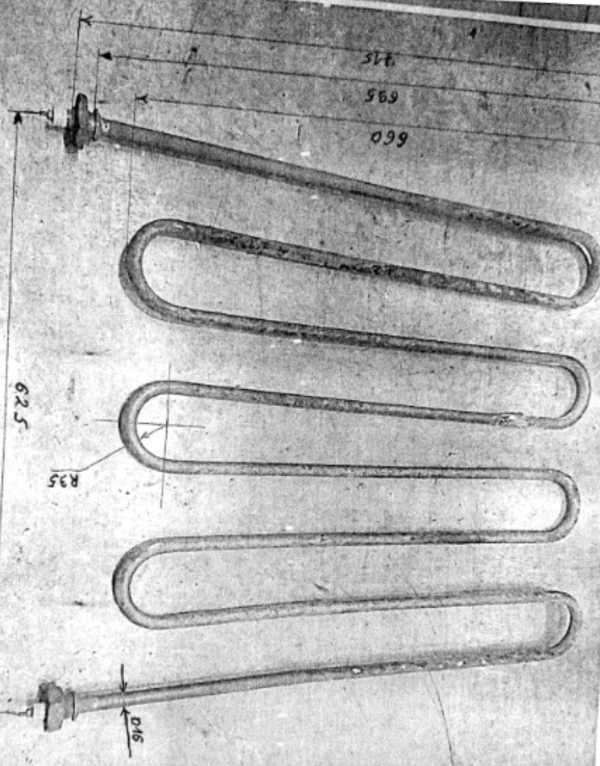

Несколько трубчатых секций на общем основании под калорифер камеры — большая мощность на компактной посадке.
Оребрённое исполнение под сушильные барабаны и промышленные сушильные машины. Форму гнём под корпус.

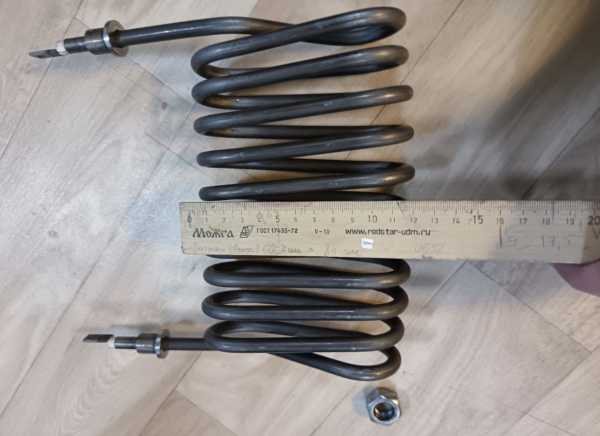

Витки-змеевик для термокамер, где мало места, а длину нагрева нужно сохранить.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,3 – 15 кВт | на один элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 12–110 В |
| Диаметр трубки | 8, 10, 12, 13, 16 мм | ходовые; бывают и другие |
| Развёрнутая длина | до 6 м | ограничена только логистикой |
| Исполнение | оребрённое, гладкое, блок | ТЭНР под обдув, ТЭН под конвекцию |
| Форма | прямой, U, W, кольцо, спираль | и по вашему чертежу |
| Материал оболочки | углерод. сталь, нержавейка, жаропрочная | подбираем под температуру и пары |
| Рабочая t° на трубке | до 450–650 °C | зависит от материала |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для сушильной камеры: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Нержавеющая оболочка плюс герметизация выводов и керамическая изоляция — влага из камеры не попадает на спираль, элемент не пробивает по изоляции.
Оребрённое исполнение под равномерный прогрев объёма и жаропрочная оболочка. Для взрывоопасной среды подберём защищённое исполнение — опишите условия.
Снижаем удельную нагрузку на трубку (Вт/см²) и добавляем оребрение — ТЭН не «садится» и не прогорает в середине за смену.
Повторяем 1:1 по образцу или маркировке сушильной машины, шкафа или камеры, подгоняем присоединение под посадочное место без переделки корпуса.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

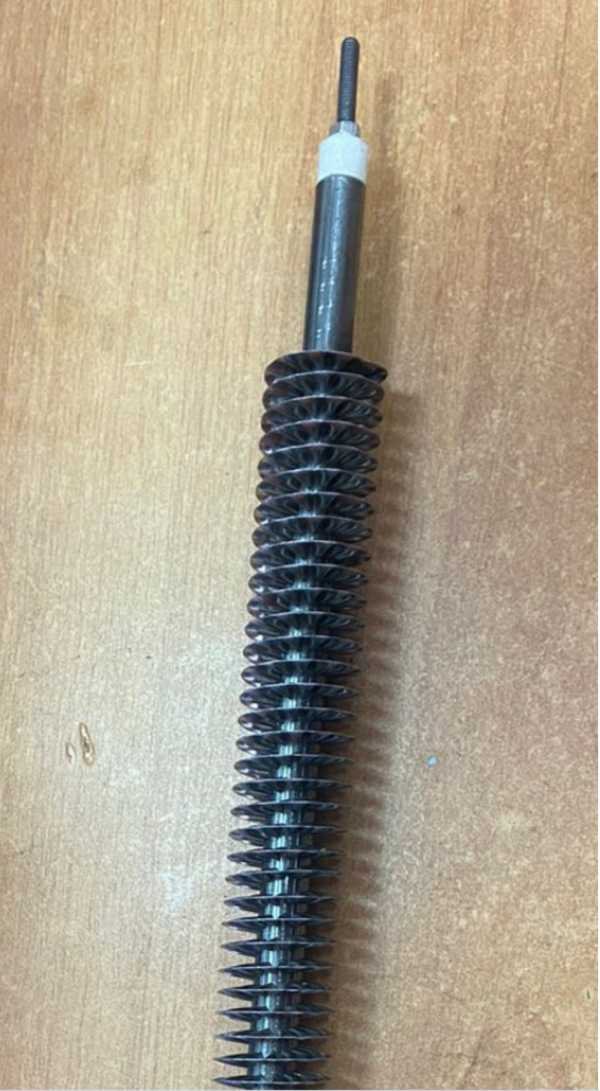

Это реальный оребрённый ТЭН из нашего каталога — ставили в сушильные машины прачечной, развёрнутая длина 40 см. Буква «Р» в «ТЭНР» означает ребристое (оребрённое) исполнение, а среда «О» — обдуваемый воздух. Форму гиба в маркировку по ГОСТ не вносят, её задают чертежом или образцом: по такой же маркировке сделаем прямой, U-образный или блок — как встанет в вашу камеру.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

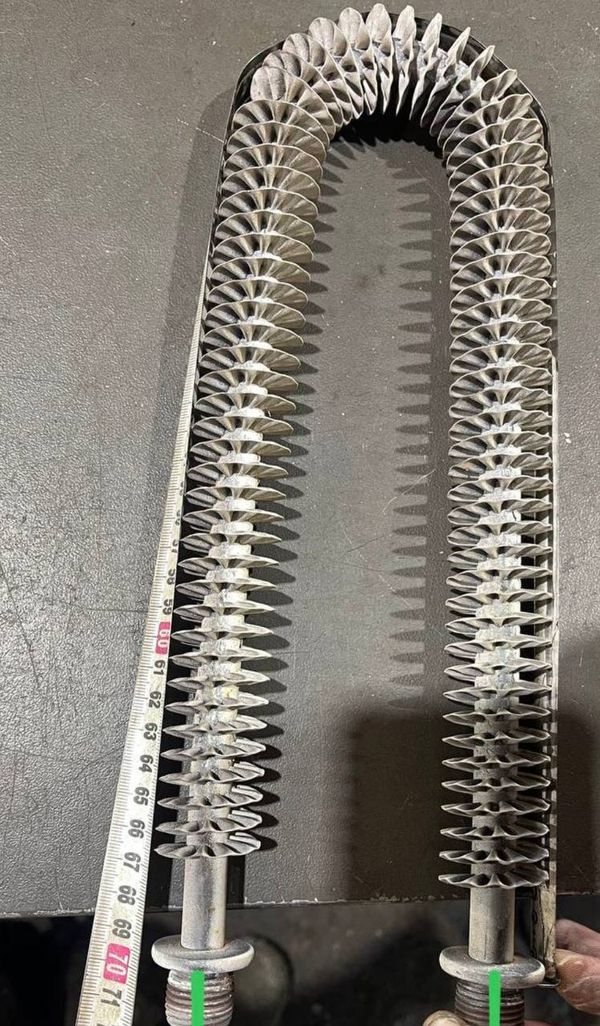

Порошковая окраска: U-образный оребрённый элемент, длина в загибе 700 мм. Ребра дают равномерный прогрев объёма камеры без локальных перегревов.
Два оребрённых прямых элемента с резьбовой посадкой сверху. Повторяли под сушильный шкаф Essa — встали в штатные посадочные отверстия.
Замена нагревателя промышленной сушильной машины Primus T16 по образцу. U-образная форма, нержавеющая оболочка под влажный тёплый воздух.

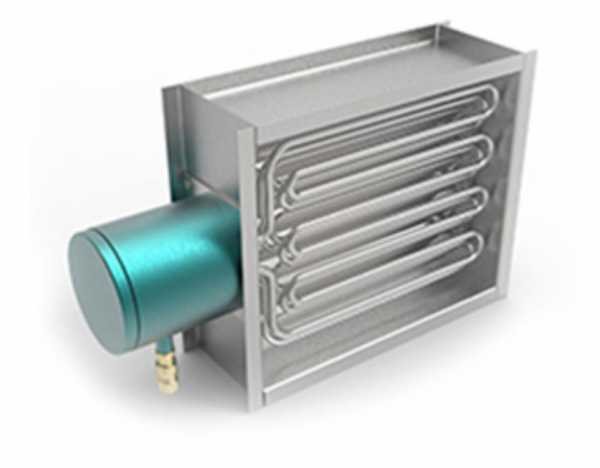

Несколько U-образных элементов в едином корпусе с клеммной коробкой под калорифер сушильной камеры. Штуцеры и выводы под штатное присоединение.

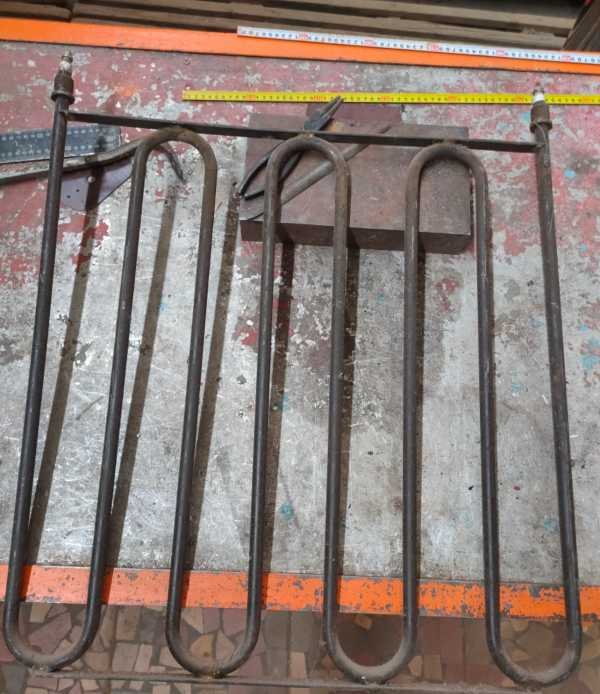

Параллельные U-образные секции для нагрева воздуха в сушильной камере малярного участка. Развёртку и ширину сборки согласовали под калорифер.
Небольшой U-образный элемент под компактную сушильную камеру. Повторяли по каталожной схеме с указанием длины и диаметра.
Ниже четыре реальных обращения за нагревателями для сушильных и термокамер — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился по замене нагревателя в камере полимеризации порошковой краски: краска местами «недопекалась», прогрев по объёму неровный. Прислал фото старого элемента с загибом 700 мм. Сделали оребрённый U-образный ТЭН с накатной лентой под равномерную теплоотдачу, снизили удельную нагрузку на трубку. Встал на штатные шпильки без переделки.

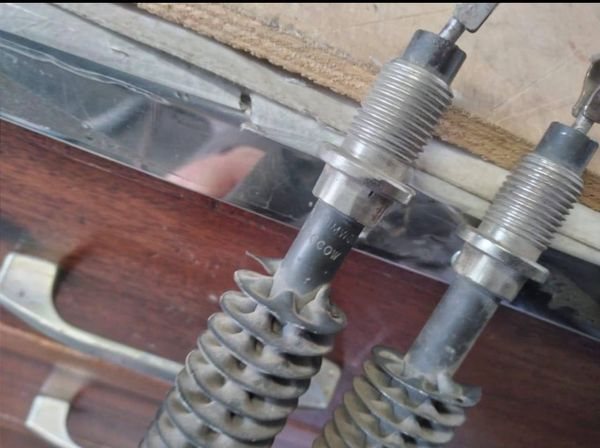

Задача по сушильному шкафу Essa: два оребрённых нагревателя на 3 кВт отработали ресурс. Прислал фото с замером резьбовой посадки. Повторили оребрённые прямые элементы с той же резьбой и гайкой сверху, материал — нержавейка под тёплый влажный воздух. Встали в штатные отверстия, шкаф вышел на режим.
Обратились под сушильную камеру малярного участка: нужен блок из нескольких U-образных элементов в едином корпусе, 380 В. Прислали размеры посадки и клеммной коробки. Собрали блок под штатное присоединение, заложили запас по нагрузке на трубку под непрерывный режим. Штуцеры и выводы повторили под их раму.
Ремонт промышленной сушильной машины Primus T16: нагреватель на 6 кВт снят с выпуска, нового не найти. Прислал старый на замер. Повторили U-образную форму в нержавейке под влажный тёплый воздух, посадку и выводы сняли с образца. Встал на прежнее место без доработки корпуса.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: тип камеры, мощность, напряжение, посадка.
Подбираем исполнение (оребрённое или гладкое), материал и форму, считаем цену и срок. Спорные места уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы оребрение, выводы и гибы дошли целыми транспортной по РК.
«Меняли нагреватели в камере полимеризации, краска стала пропекаться ровно по всему объёму. Оребрённые сделали точно под наши шпильки, встали без переделки.»
«Сушильная машина в прачечной встала, ТЭН снят с выпуска. Привезли старый, повторили по образцу за несколько дней. Отправили в Караганду транспортной.»
«Заказывали блок для сушильной камеры малярки. Помогли с расчётом мощности и нагрузки на трубку под непрерывный режим, объяснили по-человечески.»
«Нужен был один оребрённый элемент для сушильного шкафа, везде отказывали из-за одной штуки. Здесь сделали без вопросов, паспорт приложили.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
