Делаем оребрённые и блочные нагреватели для промышленных барабанных сушилок — тех, что прогоняют горячий воздух через бельё в прачечных, химчистках и на производствах. По образцу, чертежу или одной маркировке. Повторяем родные элементы Primus T13/T16, IPSO UniMac, Вязьма, ПРОХИМ МС15, Вега ВС-50, ACKO TD-80, Kromluks и других, когда оригинал уже не найти или ждать его долго. От штуки до комплекта на весь нагревательный блок машины.
Тип, развёртку, оребрение и мощность подбираем под воздушный блок вашей машины. Ниже — типовые исполнения, но повторим и нестандарт по образцу или старому элементу.

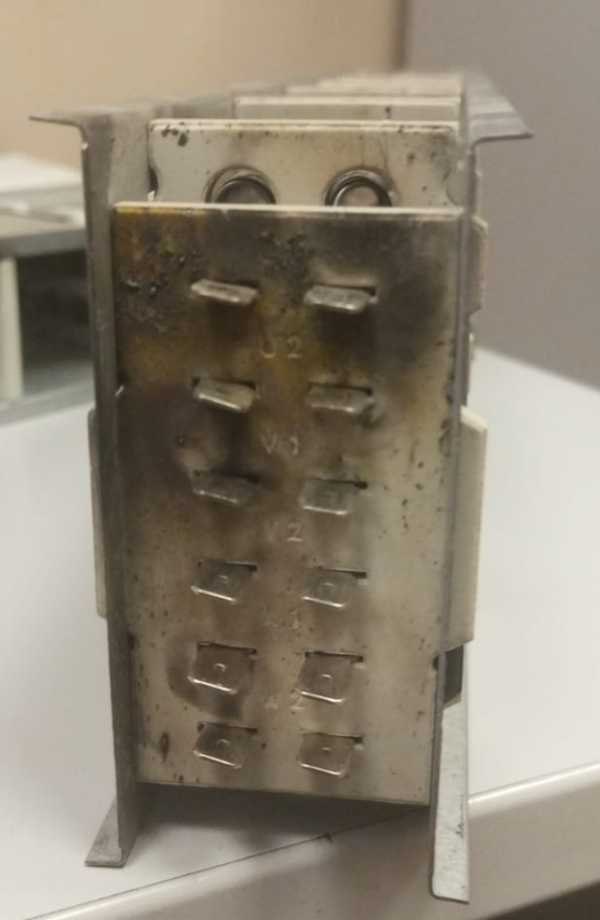

Сборка нагревательных элементов в едином корпусе с контактными стержнями — ставится в воздушный блок машины перед барабаном. Повторяем под Primus T13/T16 и подобные, посадку и выводы под родное место.
Оребрённые элементы в раме под обдув вентилятором машины. Накатная лента увеличивает теплоотдачу в воздух, поэтому блок греет поток без перегрева трубки. Под IPSO UniMac и промышленные сушилки.
U-образный оребрённый элемент под компактный воздушный блок. Изгиб под посадочное место, оребрение по всей активной длине, вывод под клеммную коробку сушилки.
Прямой оребрённый ТЭНР под линейный нагревательный блок. Держит температуру приточного воздуха, накатное оребрение под обдув, 220 или 380 В. Основной элемент для замены родного.

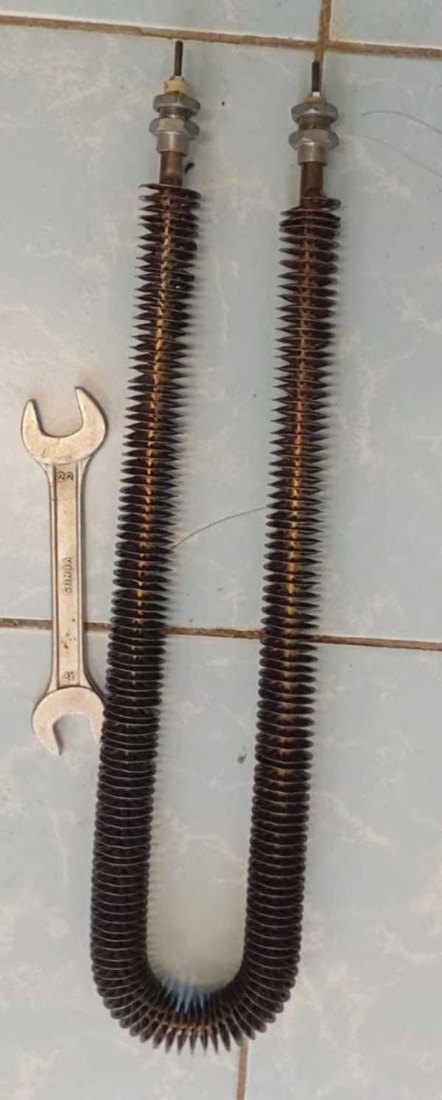

Оребрённый элемент под калориферный блок сушильного барабана. Форму гиба и длину делаем под вашу раму, оболочку — под влажный воздух с бельём.
Широкий оребрённый блок под барабан IPSO UniMac и аналоги, 10 кВт, три фазы. Собираем секцией под родную посадку и клеммник, каждую фазу проверяем по мощности.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,5 – 10 кВт | на элемент; блоком — больше |
| Напряжение | 220 / 380 В | одна или три фазы |
| Диаметр трубки | 8 – 16 мм | под развёртку и оребрение |
| Оребрение | накатная стальная лента | внешний диаметр под обдув |
| Оболочка | нержавейка или углерод. сталь | нержавейка под влажный воздух |
| Форма | прямой, U-, W-образный, блок | под воздушный тракт машины |
| Вывод | провод, клемма, коробка | под родную разводку |
| Исполнение | по образцу, чертежу, маркировке | повтор родного элемента |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для сушильной машины: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Повторяем элемент по образцу: Primus T13/T16, IPSO UniMac, Вязьма, ПРОХИМ МС15, Вега ВС-50, ACKO TD-80, Kromluks и другие. Снимаем развёртку, диаметр, мощность, оребрение и тип вывода со старого нагревателя и делаем один в один. Машина не стоит неделями в ожидании оригинала.
Ставим оребрение — накатную стальную ленту по трубке. Она в 2–2,5 раза увеличивает площадь теплоотдачи, поэтому в потоке воздуха элемент отдаёт тепло и работает при меньшей температуре стенки. В режиме обдува это заметно продлевает срок.
Делаем оболочку из нержавейки под режим с влажностью — сушилка гонит через барабан влажный тёплый воздух, и углеродистая сталь в таком режиме ржавеет по концам. Нержавеющая трубка и герметичная заделка выводов держат влажную среду.
Собираем нагревательный блок целиком: несколько оребрённых элементов в раме под родную посадку, с клеммной коробкой под вашу разводку. Развёртку и крепёж повторяем по образцу, чтобы блок встал в машину без доработки места.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Так по ГОСТ 13268-88 записывают параметры оребрённого элемента для воздушного блока сушилки. Буква Р в начале — ребристый (оребрённый), буква О в конце — рабочая среда «обдуваемый воздух»: элемент рассчитан на поток от вентилятора машины, а не на спокойный воздух. Это принципиально для сушильной машины — без обдува такой ТЭН перегреется, а в потоке отдаёт тепло через накатную ленту и работает в своём режиме. Развёртку 60 см при 2,0 кВт берут под компактный блок; на IPSO UniMac и подобные идут элементы на 10 кВт и три фазы, на Primus и Вязьму — блоки на 4–6 кВт. Форму гиба (прямой, U-, W-образный) и оребрение в маркировку не вносят — их задают чертежом или образцом. Если под рукой только старый нагреватель, снимем развёртку, диаметр, внешний диаметр по оребрению и посадку, повторим один в один под ваш барабан.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
Оребрённый нагревательный блок на воздушный тракт IPSO UniMac, 10 кВт, три фазы. Развёртку и посадку снимали со старого элемента, повторили под родную раму и клеммник.

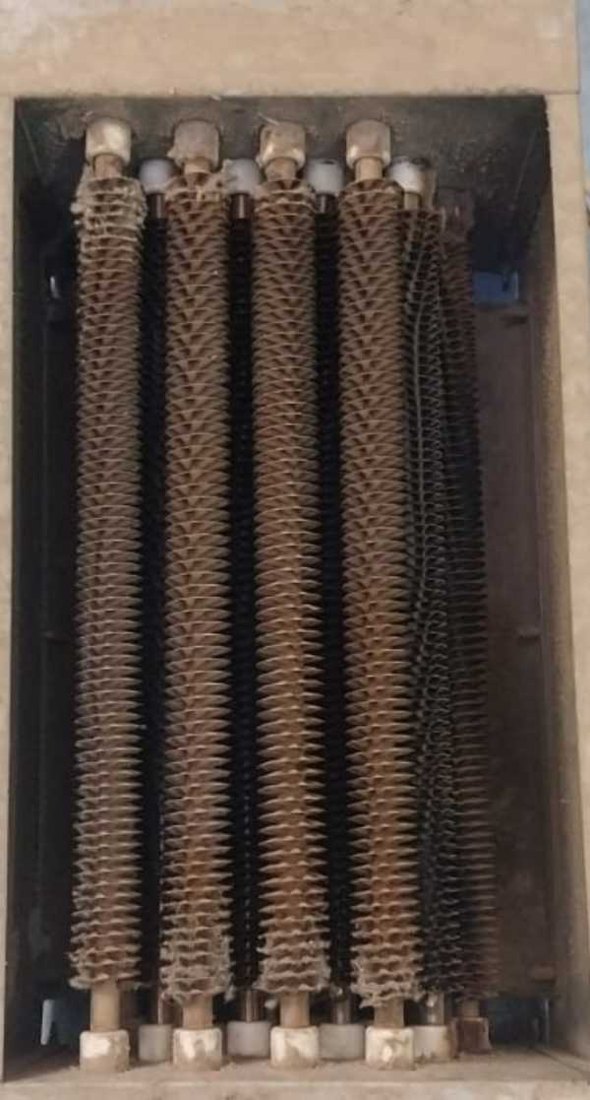

Секция оребрённых элементов в металлической раме под барабан промышленной сушилки. Собирали под родную посадку, оболочка нержавеющая под влажный воздух.

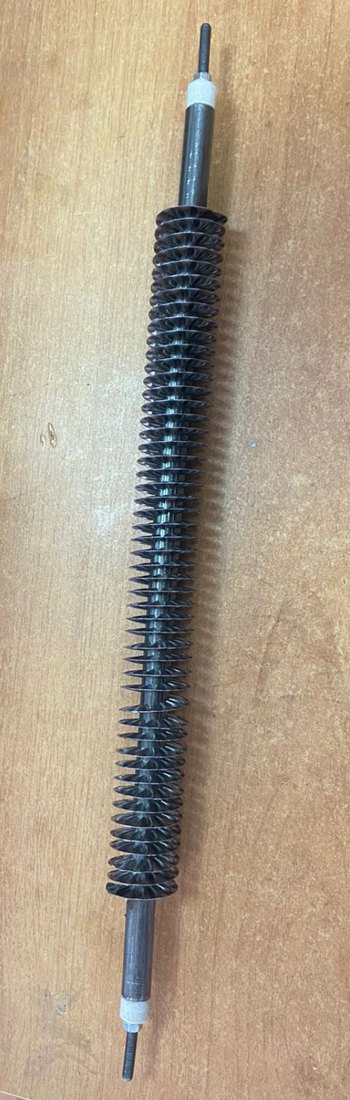

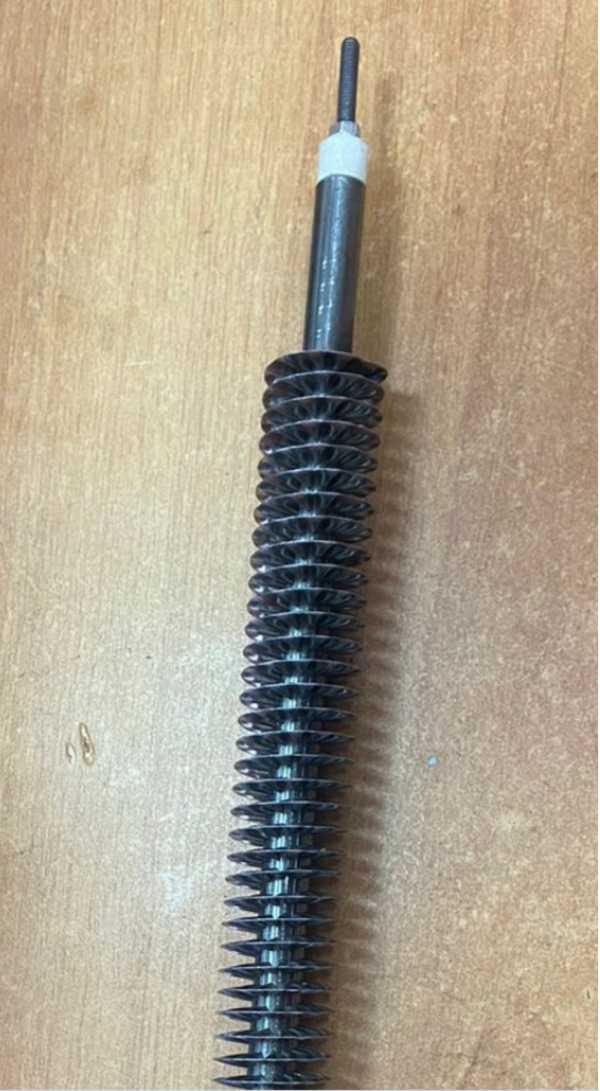

Комплект оребрённых ТЭНР для прачечной сушильной машины ПРОХИМ МС15. Повторяли по маркировке старого элемента — развёртку, оребрение и мощность под воздушный блок.

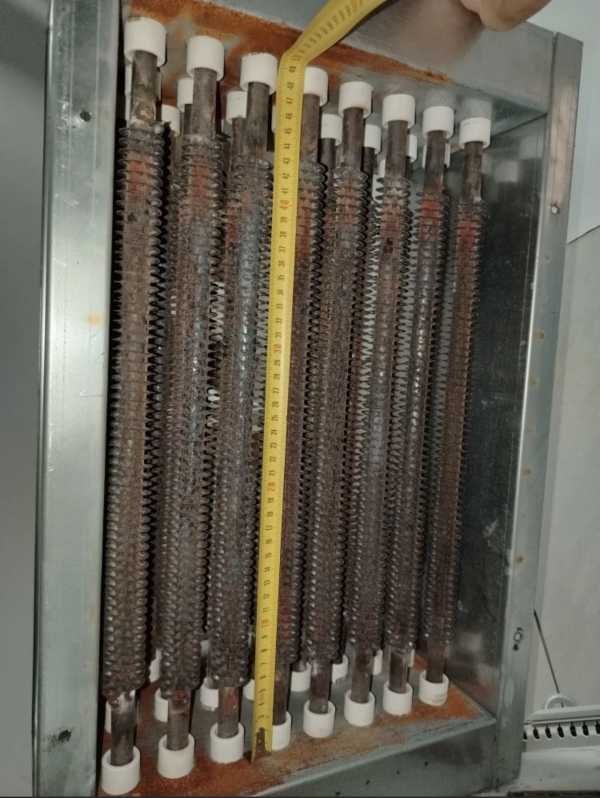

Оребрённые элементы в корпусе машины под обдув вентилятором. Повторяли посадку и крепёж под родное место, вывод под цеховую разводку сушильного участка.

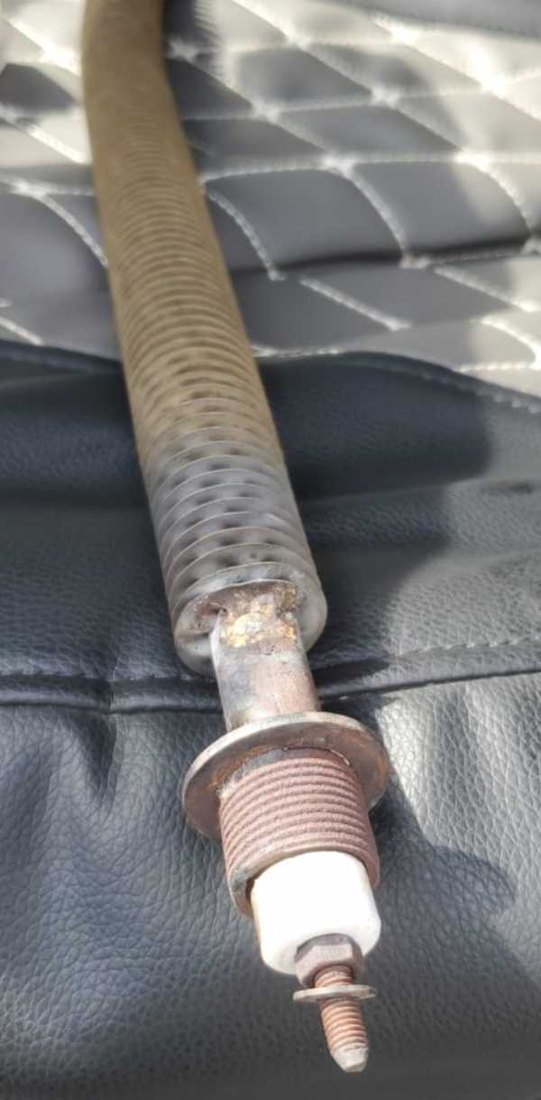

Нагреватель под сушильную машину Вега ВС-50. Развёртку и посадку с керамической заделкой снимали со старого элемента, повторили под родной блок машины.

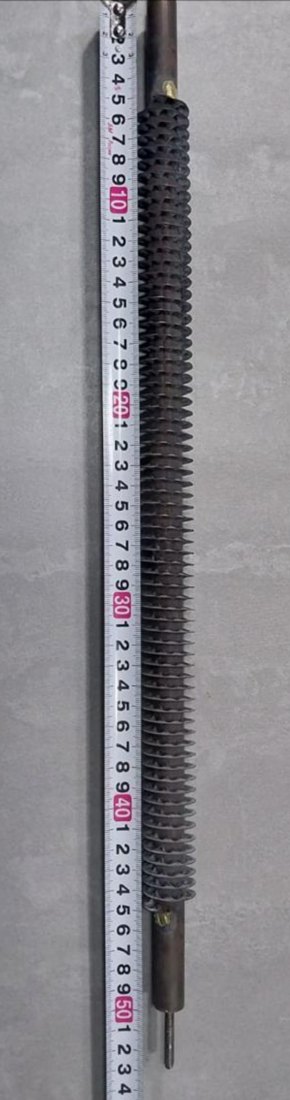

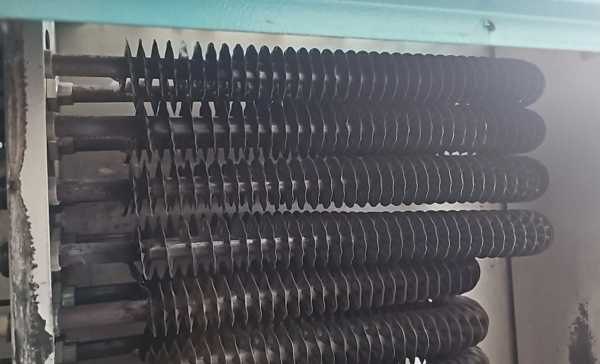

Оребрённый блок под калорифер сушильного барабана Kromluks. Форму и раму делали по чертежу заказчика, оребрение под обдув и нержавеющую оболочку под влажный режим.
Ниже четыре реальных обращения за нагревателями для промышленных сушилок — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился из прачечной: на сушильной машине Primus T16 сгорел нагревательный блок, бельё не сохнет, машина стоит. Прислал фото старого элемента и замер посадки. Повторили оребрённый блок под родную раму и клеммник, оболочку сделали нержавеющую под влажный воздух. Машину запустили без переделки места.
Обратились из сервиса прачечного оборудования: на IPSO UniMac выработался нагревательный блок, оригинал ждать долго. Прислали старый оребрённый элемент, 10 кВт, три фазы. Сделали под образец — развёртку, оребрение и посадку один в один. Каждую фазу проверили по мощности перед отгрузкой.
Задача из прачечной: на сушильной машине ПРОХИМ МС15 прогорели оребрённые ТЭНР, часть уже без оребрения. Прислал старый элемент с маркировкой. Повторили по маркировке — развёртку, диаметр и оребрение под воздушный блок. Комплект встал на место, сушилка вышла на режим.
Обратились с производства: на промышленной сушилке Вега ВС-50 отказал нагреватель, родного не найти. Прислали старый элемент с керамической заделкой выводов и замер. Повторили развёртку и посадку под родной блок машины. Замерили сопротивление изоляции, отдали с паспортом.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: модель сушилки (Primus, IPSO, Вязьма, ПРОХИМ, Вега, ACKO и т.д.), мощность блока, одна или три фазы. Ответим на заявку в течение 15 минут в рабочее время.
Подбираем тип и форму (оребрённый прямой, U-, W-образный, блок), развёртку, мощность, оболочку и вывод, цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Ниже — что берём на себя по заказу, замене и сопровождению. Часть пунктов зависит от типа элемента и объёма — уточним по вашей заявке.
Оформляем на изготовленные нагреватели — с параметрами, мощностью и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента и каждой фазы блока.
При отказе по нашей вине разбираемся и меняем элемент без споров и лишней переписки.
На заявку в рабочее время отвечаем за 15 минут: подскажем по параметрам и срокам сразу.
Если родной элемент снят с производства — подберём замену по размерам и посадке под вашу машину.
Подбираем нержавейку под влажный воздух и оребрение под обдув, чтобы элемент не прогорал в сушке.
Подскажем, как встанет блок и как подключить выводы под вашу разводку и клеммную коробку.
Пакуем так, чтобы оребрение, выводы и заделка дошли целыми транспортной по всему Казахстану.
«На Primus T16 сгорел блок, сушилка встала. Повторили по образцу, оболочку нержавеющую под влажный воздух. Машину запустили, бельё сохнет как надо.»
«IPSO UniMac ждать месяц оригинал. Сделали оребрённый элемент на 10 кВт под образец, проверили по фазам. Встал без переделки.»
«На ПРОХИМ МС15 прогорели ТЭНР. Повторили по маркировке, оребрение как на родном. Комплект встал на место, сушилка на режиме.»
«Вега ВС-50 старая, нагревателя не найти. Сделали по образцу с керамической заделкой, отдали с паспортом. Работает.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
