Делаем нагреватели для упаковочных линий и фасовочных автоматов: запайщики пакетов, термоусадочные тоннели, вертикальные и горизонтальные упаковщики, запаечные ножи и планки, сварочные губки, фасовочные аппараты. По чертежу, образцу или одной маркировке — патронные, плоские, петлевые, воздушные, от штуки до серии.
Форму, длину, диаметр и выводы подбираем под ваш запайщик, тоннель или автомат. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Патронный элемент ⌀8–16 мм в запаечный нож или планку. Точная длина под посадочное гнездо, термостойкие выводы, 0,15–0,6 кВт, 24–220 В. Пример — фасовочный автомат Пастпак ТФ-1.

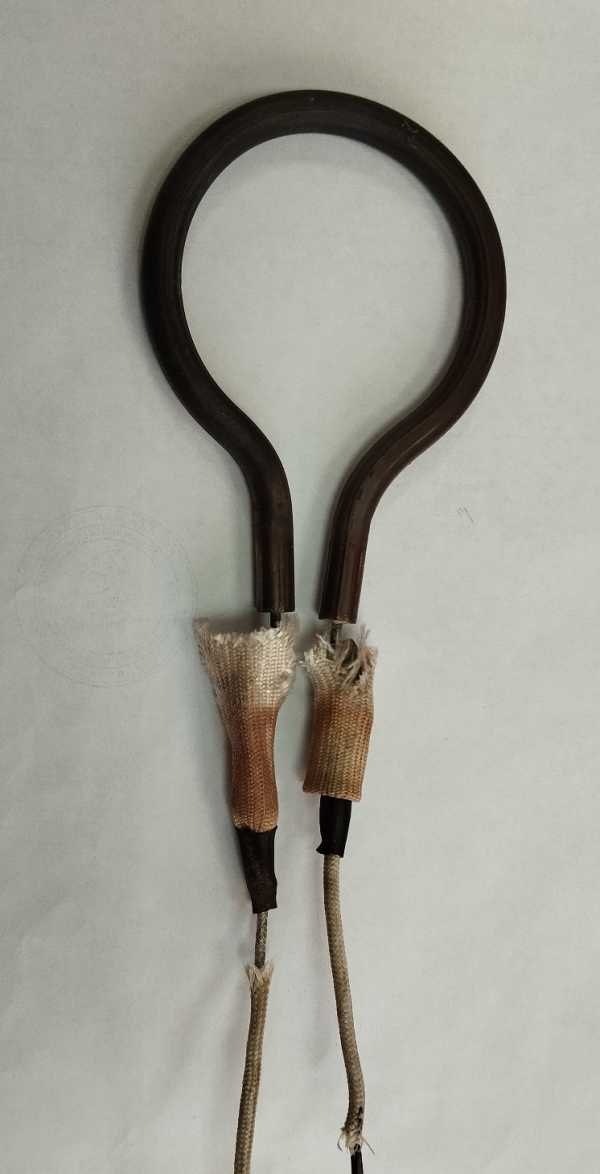

Петлевой нагреватель под конвейерный и настольный запайщик пакетов. Выводы в одну сторону, развёртка под ширину сварки, 0,3–1 кВт, 220 В.
Плоский элемент на пластине под запаечную планку горизонтальной машины. Равномерный нагрев по всей длине шва, 0,2–0,5 кВт, 220 В. Пример — ЛИНЕПАК.

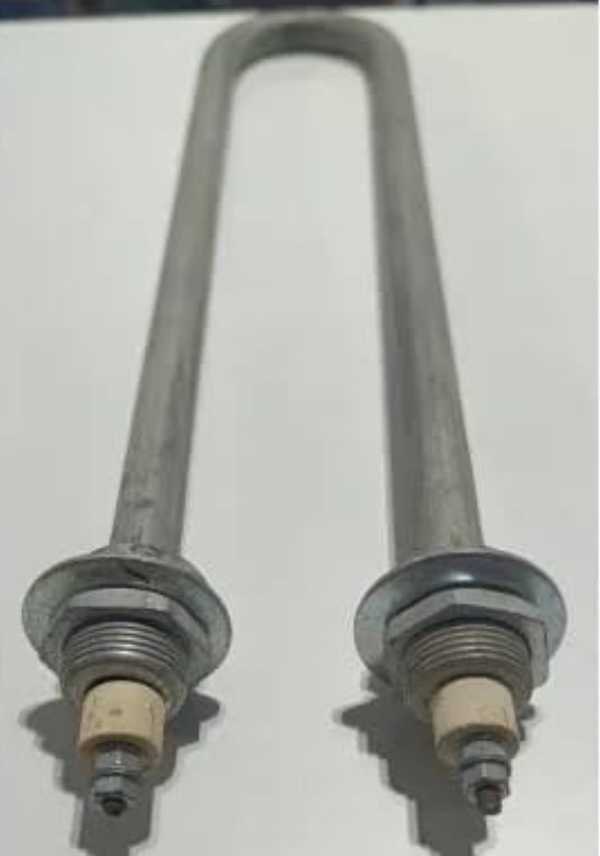

Воздушный U-элемент на фланцах в камеру термоусадочного тоннеля. Нагрев обдувом до 400 °C, развёртка под тоннель, 2–4 кВт, 220/400 В.
Прямой стержневой элемент под нагрев печи упаковочного автомата и вертикального упаковщика. Гибкие выводы, компактный ⌀, 0,2–0,7 кВт.

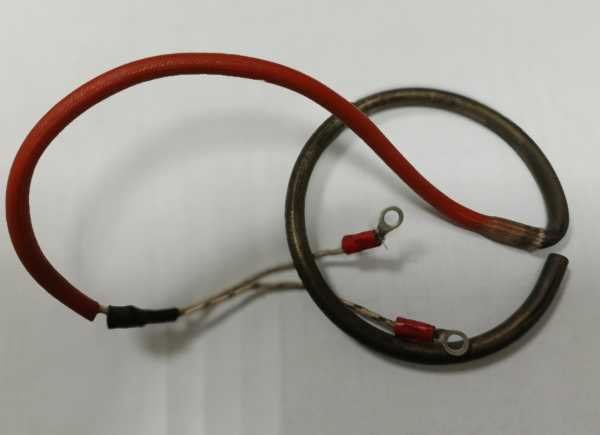

Гибкий трубчатый элемент с клеммами под нагрев узла упаковочной машины. Форму и длину выводов повторяем под вашу посадку, 0,3–1 кВт.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,15 – 4 кВт | на элемент; тоннели — больше |
| Напряжение | 24 / 60 / 110 / 220 / 400 В | под схему автомата |
| Диаметр трубки | 6,5, 8, 10, 13 мм | патронные — под гнездо |
| Длина | от 50 мм | точная под нож или планку |
| Материал оболочки | нержавейка, пищевая AISI 304 | контакт с пищевой упаковкой |
| Датчики | термопара, датчик температуры | как в оригинале |
| Форма | патрон, плоский, петлевой, U | и по вашему чертежу |
| Выводы | гибкие провода, штыри, клеммы | термостойкие, под вашу схему |
Оценка для нагрева проходящего воздуха. Считает по расходу воздуха и нужному нагреву (Δt). Точный расчёт под вашу задачу сделаем по заявке.
Формула: P ≈ 0,335 × расход(м³/ч) × Δt(°C) / 1000. Запас на потери мы закладываем при подборе.
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для упаковочной машины: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Повторяем 1:1 по образцу или маркировке: длину, диаметр, посадку, тип выводов. Термоформеры Multivac, упаковщики Kallfass, автоматы Bosch SVI, Дельта 500, ЛИНЕПАК, вертикальные SA300, Пастпак.
Меняем прогоревший или потерявший мощность элемент на точную копию. Держим номинал и равномерность нагрева по всей длине планки или ножа — шов идёт без пропусков.
Делаем под схему автомата: 24, 60, 110 В под низковольтные узлы, 220/400 В под тоннели и печи. Ставим термопару или датчик температуры, если в оригинале был.
Собираем воздушные U-элементы под камеру тоннеля с запасом по нагрузке на трубку. Считаем мощность под скорость конвейера и толщину плёнки.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это типовая маркировка воздушного ТЭН для термоусадочного тоннеля по ГОСТ 13268-88 — среда «С» означает нагрев на воздухе. По такому обозначению восстановим длину, диаметр, мощность и напряжение. Но для упаковочной техники важнее посадка: точная длина патрона под гнездо запаечного ножа, форма плоской планки, тип выводов и напряжение под схему автомата (часто 24–110 В) — в маркировку по ГОСТ это не входит, задаём по образцу или чертежу. Если под рукой только старый элемент из машины — снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

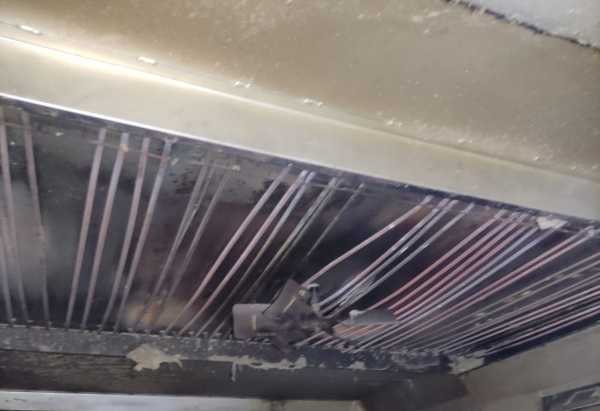

Комплект воздушных элементов в камеру термоусадочного тоннеля Shrink Tunnel Actipac. Повторяли развёртку и вводы под камеру, нагрев обдувом горячим воздухом.

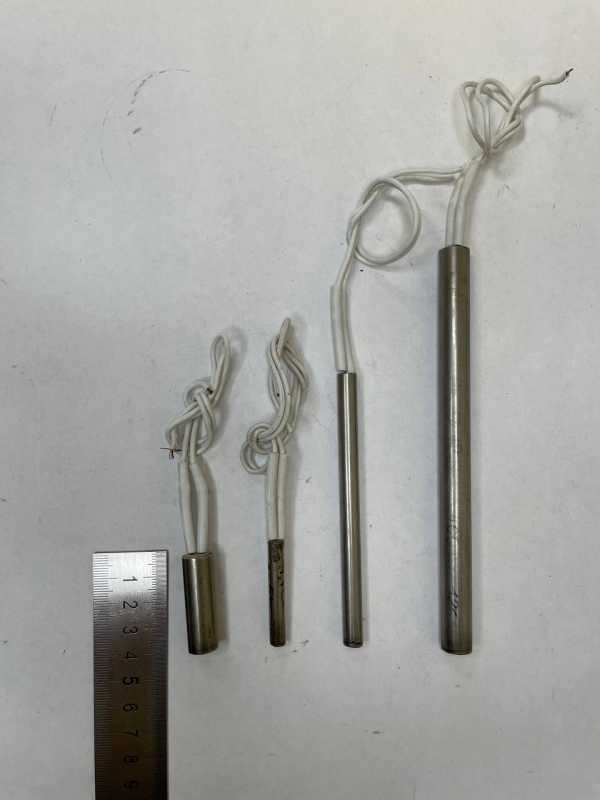

Комплект патронных элементов под металлические сварочные губки упаковочного узла. Разная длина под каждое гнездо, термостойкие выводы, повторяли по образцам.
Патронный нагреватель продольного запаечного ножа упаковочной машины Kallfass Universa 1000. Повторяли длину и посадку под нож, оригинал не поставляется.

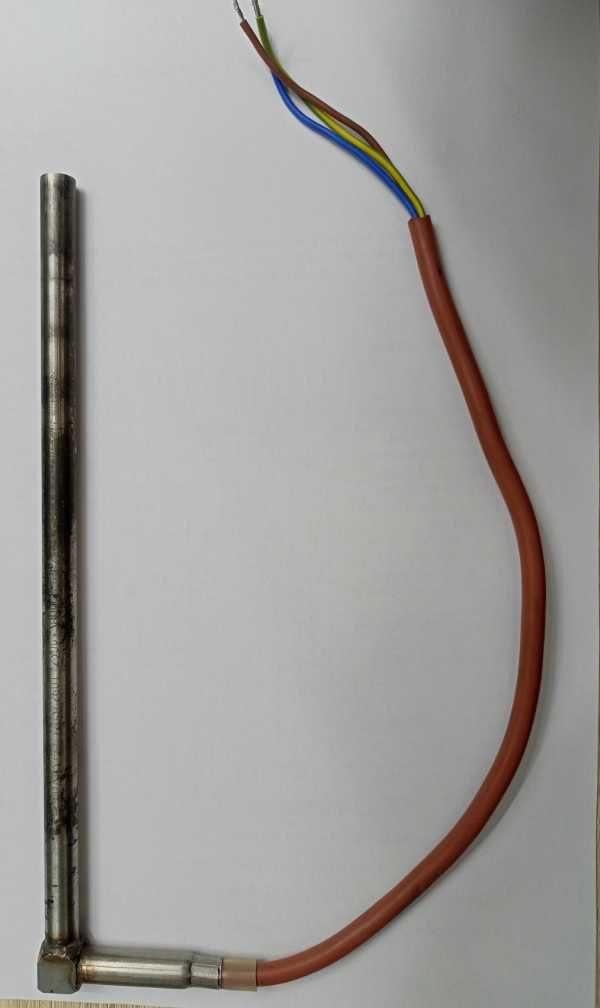

Стержневой элемент под нагрев формующего узла вертикальной упаковочной машины SA300. Повторяли длину и гибкие выводы под конкретную посадку.

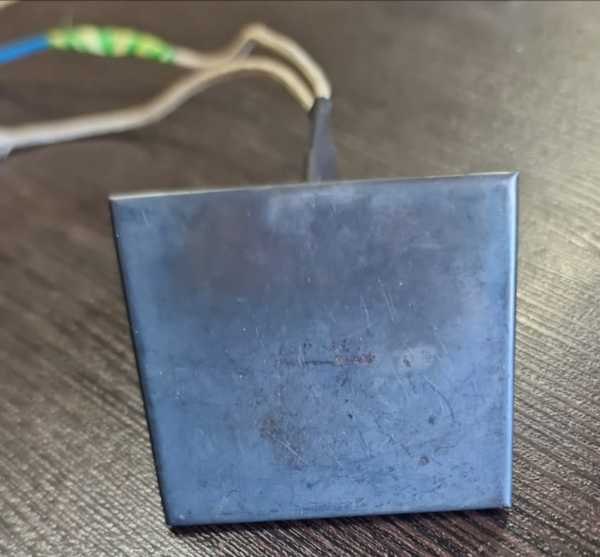

Плоский нагревательный элемент 65×55 мм, 200 Вт для запаечной планки горизонтальной упаковочной машины ЛИНЕПАК. Равномерный нагрев по всей площади шва.

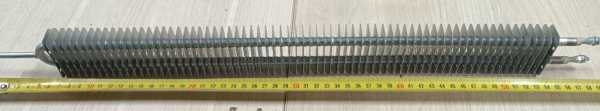

Блок воздушных элементов для термоусадочной машины: ряд трубок под обдув. Повторяли шаг и развёртку под камеру, нержавейка под постоянный жар.
Ниже четыре реальных обращения за нагревателями для упаковочных и фасовочных автоматов — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился по фасовочному автомату Пастпак ТФ-1: нужен патронный ТЭН ⌀10 мм, длина патрона 60 мм, 200 Вт на 220 В, пищевая нержавейка. Прислал полное описание из паспорта — диаметр провода, изоляцию, наполнитель. Сделали один в один под гнездо, взял с запасом на замену. Встал без доработки.
Задача по машине Kallfass Universa 1000: прогорел патронный нагреватель продольного ножа, оригинал не поставляется, линия стоит. Прислали образец с замером длины и посадки. Повторили точную длину под нож, термостойкие выводы. Шов снова идёт ровно, без пропусков.
Обратились по горизонтальной упаковочной машине ЛИНЕПАК: нужен плоский элемент 65×55 мм, 200 Вт на 220 В под запаечную планку. Прислали размер и фото посадки. Сделали плоский нагреватель с равномерным нагревом по площади. Пакеты провариваются без пропусков по всей длине.
Обратились по термоусадочному тоннелю: часть воздушных элементов выгорела, плёнка не усаживается. Прислали образец с замером развёртки. Собрали комплект под камеру с запасом по нагрузке, нержавейку под 400 °C. Тоннель вышел на режим, усадка ровная.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: модель автомата, длина, диаметр, напряжение, тип выводов.
Подбираем исполнение (патрон, плоский, петлевой, U), материал, выводы, считаем цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы патроны, выводы и трубки дошли целыми транспортной по РК.
«Пастпак встал, патрон прогорел, оригинал ждать месяц. Сделали ⌀10 мм под наше гнездо точно по паспорту. Автомат работает, взяли ещё пару на замену.»
«Продольный нож Kallfass выгорел, линия стояла. Повторили патрон по образцу за несколько дней. Шов снова ровный, без пропусков.»
«Нужен был плоский элемент на ЛИНЕПАК. Сделали 65 на 55, греет по всей площади. Пакеты провариваются как надо.»
«Термоусадочный тоннель грел вполсилы. Собрали комплект воздушных под камеру с запасом. Плёнка усаживается ровно, второй сезон без замен.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
