Делаем плоские плитчатые нагреватели для контактного нагрева поверхностей: спираль уложена в плоскую пластину из миканита, керамики или стального корпуса, а не в трубку. Такой нагреватель прижимается всей плоскостью к пресс-форме, плите, матрице или пуансону и греет через контакт. По чертежу, образцу или маркировке, от одной штуки, с паспортом и замером.
Форму, размер и материал подбираем под вашу поверхность. Ниже — реальные плоские нагреватели, которые мы изготавливали; повторим и нестандарт по чертежу или образцу.
Самое ходовое исполнение под прижим к плоской поверхности: пресс-плиты, термошкафы, сушилки. Отверстия под крепёж, вывод сбоку.
Спираль в слюдопласте (миканите) под тонкой стальной обкладкой. Быстрый контактный нагрев до ~400 °C, малая толщина, гибкие выводы.
Режем контур под ваше посадочное место — треугольник, сектор, Г-образный. Ставили в клиновой прижим пресс-формы.
Плоский диск под круглую плиту или фланец: контактный нагрев по всей площади, отверстие или вырез по центру под чертёж.
Длинная тонкая полоса под кромку, планку запайки или узкий паз. Держим равномерность прогрева по всей длине.
Плитчатый элемент в жёстком корпусе с клеммным узлом — под нагрузку и прижим в пресс-форме, стойкий к механике.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 50 Вт – 5 кВт | на элемент; сборкой — больше |
| Напряжение | 12 / 24 / 36 / 110 / 220 / 380 В | под вашу сеть |
| Габариты | от 25×58 до 600×200 мм | полосы до 1340 мм, плиты до 1050×100 мм |
| Толщина | 3 – 8 мм | по типу обкладки и корпуса |
| Форма | прямоугольник, квадрат, круг, треугольник, полоса | и по вашему чертежу |
| Материал | миканит (слюда), керамика, стальной корпус | под температуру и прижим |
| Удельная нагрузка | 0,5 – 3,5 Вт/см² | подбираем под теплоотвод в плиту |
| Рабочая t° на поверхности | до 400 – 700 °C | миканит до ~400, керамика выше |
| Вывод | гибкий провод, выводы в оплётке, клеммы | с одной или двух сторон |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы плоского нагревателя: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Круглая трубка касается плоскости линией, между ними зазор и перегрев. Плоский нагреватель прижимается всей плоскостью — тепло уходит в металл равномерно, без локальных точек.
Плитчатый элемент делаем от 3 мм толщиной — встаёт в тонкий зазор пресс-формы или под плиту, куда трубчатый уже не поставить.
Режем контур пластины под посадочное место: треугольник, сектор, круг с вырезом, Г-образный. Отверстия под крепёж ставим по вашему чертежу.
У плоских нет единой системы обозначений: НПс, ЭНПлМ, СКП, СКПд, импортные клейма. Снимаем размеры с образца или по клейму и повторяем аналог один в один.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

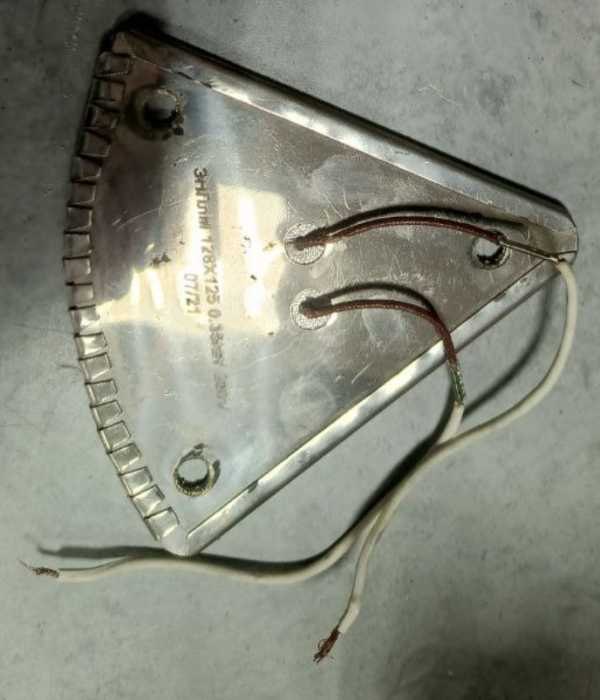

Это реальный плоский миканитовый нагреватель из нашего каталога: пластина 128×125 мм, треугольный контур под клиновой прижим пресс-формы, 350 Вт. Форму и расположение отверстий в маркировку не вносят — их задают чертежом или образцом.
Здесь клеймо в импортном стиле — только габариты, напряжение, мощность и частота, без буквенной серии. Дайте любую форму записи (НПс, ЭНПлМ, СКП или импортную) или просто сгоревший образец: снимем размеры, восстановим мощность и повторим пластину под ваше посадочное место. Плоский нагреватель — это не трубчатый ТЭН, поэтому под ГОСТ 13268-88 он не подпадает; делаем по чертежу, образцу и ТУ.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
Треугольная пластина под клиновой прижим в пресс-форме и технологический подогрев. Плоскость прилегает к металлу, отверстия под крепёж по месту, гибкие выводы.
Узкий плоский элемент для матриц, пуансонов и планок. Литьё пластмасс, экструзия, термоформовка. Выводы в термостойкой оплётке с одной стороны.
Плоская плита под большие поверхности: пресс-формы, сушильные и термошкафы, лабораторные плиты. Отверстия под крепёж, равномерный прогрев по площади.

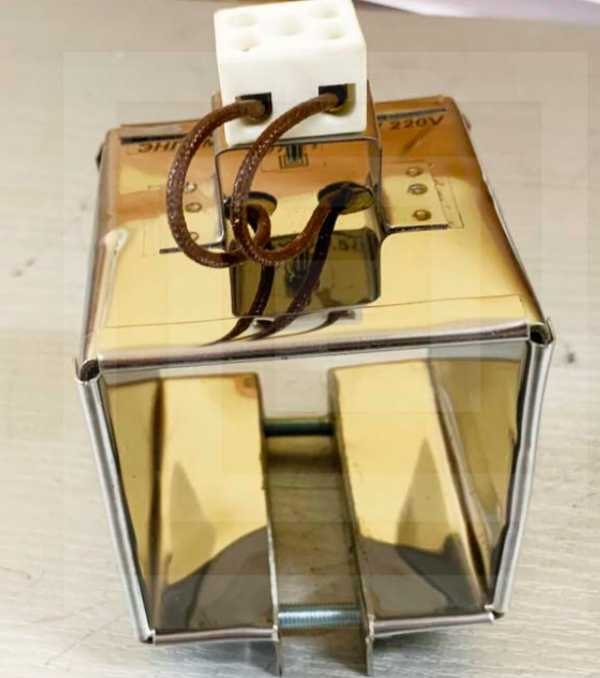

Миканитовый элемент в стальном корпусе с клеммным узлом — прогрев металлических поверхностей пресс-форм под нагрузкой. Стойкий к прижиму и вибрации.

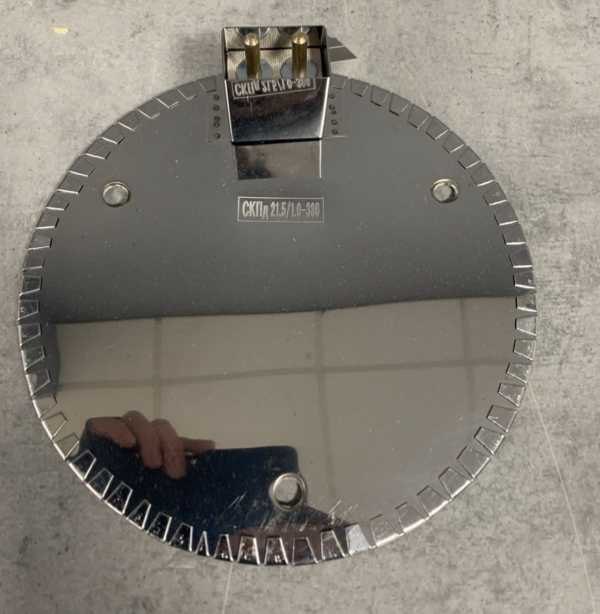

Плоский диск под контактный нагрев круглой плиты. Термопластавтоматы и прессы: греет по всей площади, вырез по центру под чертёж.
Миканитовая пластина с четырьмя точками крепления и выводами по краям. Контактный нагрев длинной поверхности, малая толщина под тонкий зазор.
Ниже четыре реальных обращения за плоскими нагревателями — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Задача по технологическому подогреву в пресс-форме с клиновым прижимом. Прислал размер площадки 128×125 мм. Сделали треугольную миканитовую пластину на 350 Вт — плоскость плотно прилегает к металлу, отверстия под крепёж разметили по месту, выводы вывели в термостойкой оплётке.

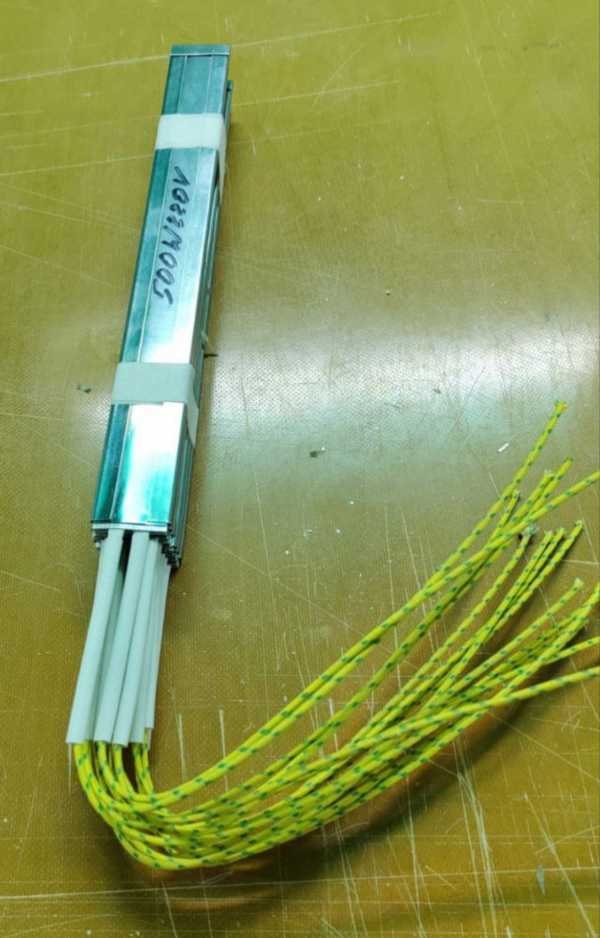

Обратился за плоским элементом для матриц и планок при литье пластмасс: зазор узкий, стандартный не влезает. По чертежу сделали СКП 265×30×5 мм, 220 В — узкая пластина под пуансон, выводы в термостойкой оплётке с одной стороны, чтобы не мешали в зоне прижима.
Нужен равномерный прогрев большой поверхности в сушильном шкафу. Прислали габарит 1050×100 мм. Изготовили плоскую плиту на 3 кВт толщиной 3–4 мм: греет по всей площади без локальных перегревов, отверстия под крепёж по чертежу. Ставится под пресс-формы и лабораторные плиты.
Контактный нагрев круглой плиты термопластавтомата: прислал фото узла с центральным отверстием. Сделали плоский диск СКПд на 1 кВт, 380 В — греет по всей площади, вырез по центру повторили по чертежу под шток. Прижимается к плите, держит температуру под нагрузкой.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит габаритов, мощности, напряжения и формы.
Снимаем контур и размеры, подбираем материал (миканит, керамика, корпус) и удельную нагрузку, считаем цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем пластину под ваш контур, проверяем сопротивление и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Плоский нагреватель — не трубчатый элемент, ГОСТ 13268-88 на него не распространяется. Делаем по чертежу, образцу и собственным ТУ. Каждую пластину проверяем перед отгрузкой.
Оформляем паспорт с параметрами и датой изготовления. Плоский нагреватель — по чертежу, образцу и ТУ.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
Режем пластину и ставим отверстия по вашему чертежу или образцу, чтобы встала без подгонки.
Пакуем так, чтобы пластина и выводы дошли целыми транспортной по РК.
«Сгорел плоский миканитовый нагреватель в пресс-форме, маркировка стёрлась. Сняли размеры с обломка, повторили с той же обкладкой — встал на место. Забрали в Алматы транспортной.»
«Заказывали плоскую греющую плиту под термошкаф. Помогли выбрать удельную нагрузку, объяснили почему плоский лучше трубчатого для прижима. Греет ровно по всей площади.»
«Нужен был один круглый плоский нагреватель под плиту ТПА, все отказывали из-за одной штуки. Тут сделали без вопросов и точно под вырез.»
«Повторили плоский СКП под пуансон по образцу, размеры и мощность выдержали точь-в-точь. Паспорт приложили, замер сделали.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
