Делаем нагреватели в форме кольца под круглую деталь — там, где греть надо строго по окружности. Трубчатое кольцо садим в коптильню, автоклав или конвекционную печь; хомутовое и керамическое кольцо обжимаем на сопло, фильеру или цилиндр термопластавтомата и экструдера. Считаем по внутреннему диаметру детали, по чертежу, размеру или сгоревшему образцу, от одной штуки, с паспортом.
Диаметр, ширину кольца, мощность, тип оболочки и вывод подбираем под вашу деталь и температуру. Ниже — типовые формы, но повторим и нестандарт по эскизу, размеру или образцу.
Трубка ТЭН согнута в кольцо с контактными выводами вверх. Погружается в коптильню, автоклав или встаёт в конвекционную печь — греет воздух или среду равномерно по всему кругу. Диаметр кольца гнём под вашу камеру.

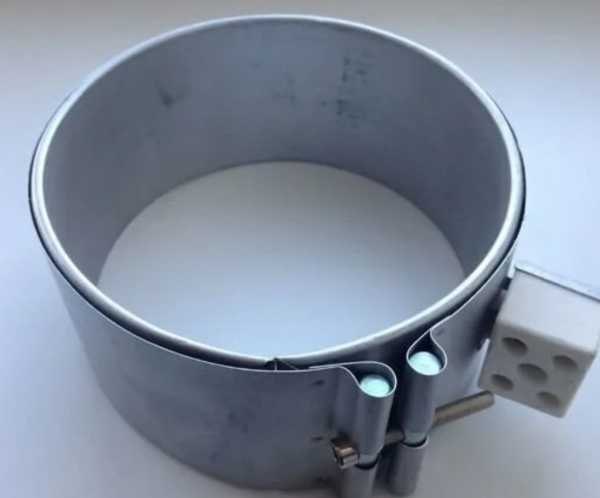

Металлическая обечайка, замкнутая в кольцо, обжимает цилиндр или сопло термопластавтомата и экструдера. Внутренний диаметр делаем точно по детали, вывод — провод, клемма или разъём под ваш монтаж.

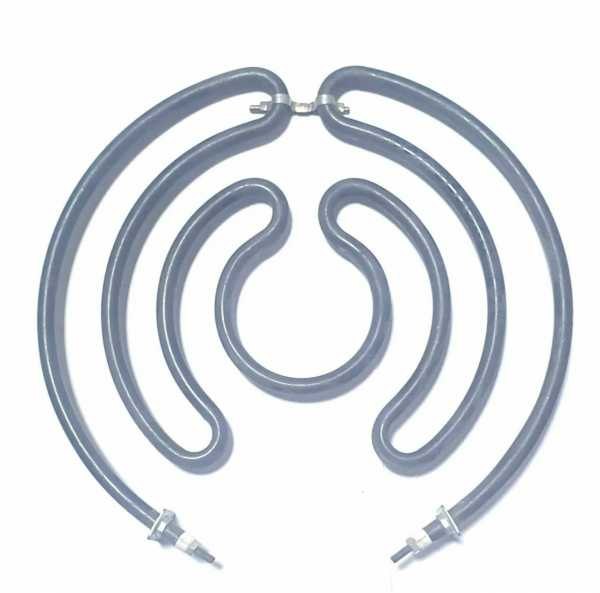

Кольцевые элементы из нержавеющих трубок под погружение в жидкость — автоклавы, баки, пропарочные камеры. Набираем нужную мощность двумя-тремя кольцами на общем узле вывода.

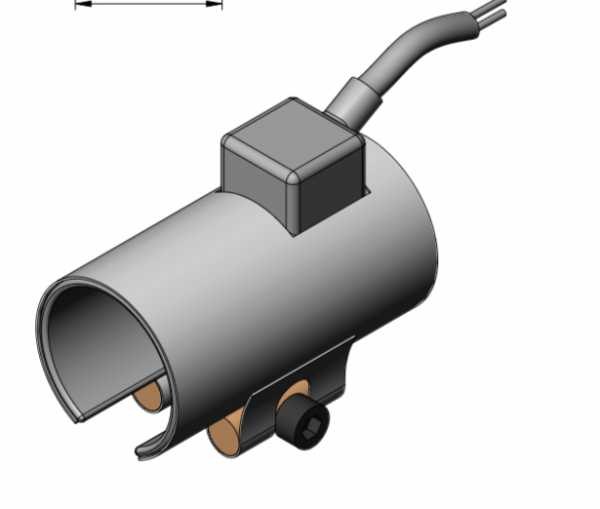

Узкое кольцо на сопло литьевой машины: закрытая клеммная зона, кабельный вывод сбоку. Ширину и диаметр гоним под конкретное сопло, чтобы прогрев шёл ровно у самого канала расплава.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Внутренний диаметр кольца | 30 – 500 мм | снимаем по вашей детали, делаем впритык |
| Ширина (высота) кольца | 20 – 350 мм | под длину сопла, цилиндра или камеры |
| Мощность | 0,2 – 6,4 кВт | на одно кольцо; сборкой из колец — больше |
| Напряжение | 220 / 380 В | и под заказ 12–660 В |
| Тип нагревателя | трубчатый / хомутовый / керамический / миканитовый | подбираем под температуру и деталь |
| Рабочая температура | до 350 / 450 / 600 °C | по типу оболочки и изоляции |
| Вывод | провод, клемма, разъём, штуцер | под ваш способ подключения |
| Крепление | стяжной хомут, лапки, погружное | по посадочному месту детали |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы кольцевого ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Диаметр подобран с зазором — между кольцом и деталью воздух, тепло не передаётся. Снимаем точный размер сопла и гнём кольцо впритык, с натягом под стяжной хомут, чтобы контакт был по всей окружности.
Мало мощности или высокая теплопотеря у канала. Считаем ватты под диаметр и ширину, ставим керамическое или миканитовое кольцо с рабочей температурой до 450–600 °C — прогрев идёт прямо у расплава.
По старому кольцу снимаем диаметр, мощность и тип вывода. Гнём трубку под ту же камеру, выводы разворачиваем как было — встаёт на штатное место без переделок.
Под ПОС и мягкие припои держим 200–300 °C ровно по кольцу. Делаем керамический кольцевой нагреватель с равномерным полем, чтобы тигель или деталь прогревались по кругу без перекала.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

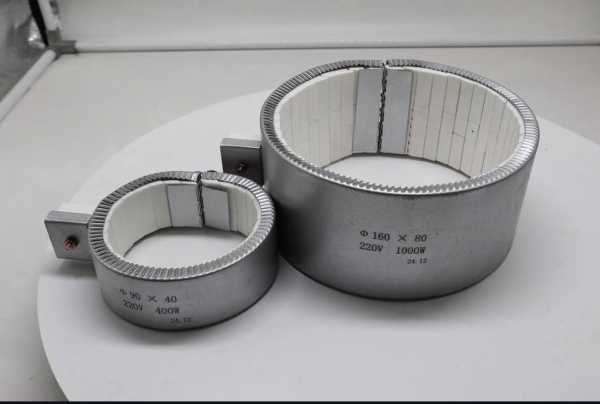

На фото — кольцевые хомутовые нагреватели с выбитой мощностью и напряжением на обечайке. Обозначение кольцевого нагревателя читается по одному правилу: тип (ЭНК — кольцевой), исполнение изоляции (к — керамика, м — миканит), внутренний диаметр, ширина, мощность и напряжение. Дайте нам эту строку с вашего кольца — или снимите штангенциркулем внутренний диаметр и ширину сгоревшего — и мы повторим нагреватель под ту же деталь и то же посадочное место. Параметры внесём в паспорт по ГОСТ 13268-88.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

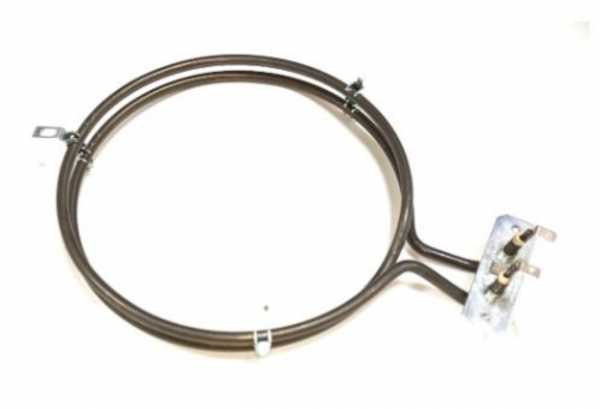

Трубчатое кольцо со стяжным креплением и контактной колодкой под конвекционную печь. Диаметр гнули по посадочному кольцу камеры, выводы вывели вверх — заказчик менял сгоревший элемент на штатное место.

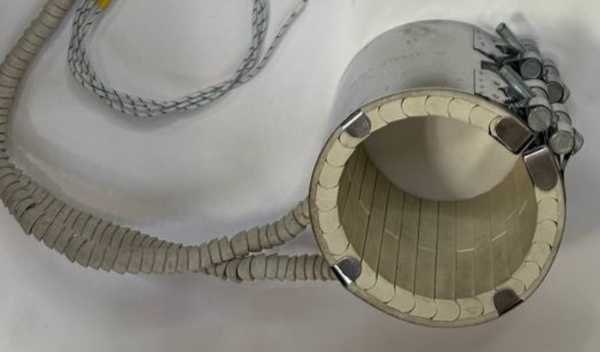

Узкое керамическое кольцо на сопло термопластавтомата. Внутренний диаметр сняли по детали, заложили отверстие под термопару. Керамика держит температуру у канала расплава, прогрев ровный по всему кольцу.

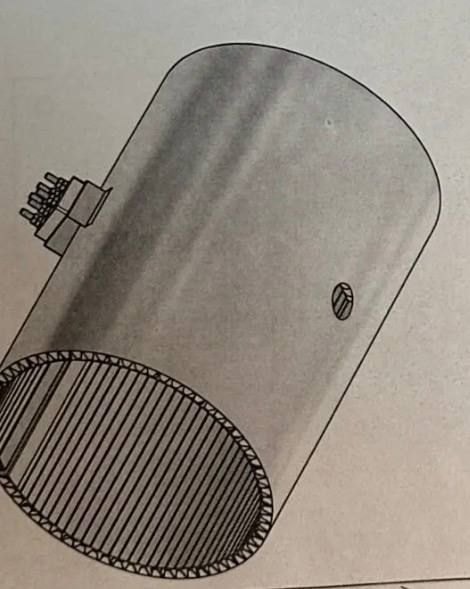

Крупное кольцевое исполнение на цилиндр экструдера с перфорацией под обдув. Считали мощность под массу цилиндра, чтобы выйти на рабочую температуру и держать её без перекала оболочки.

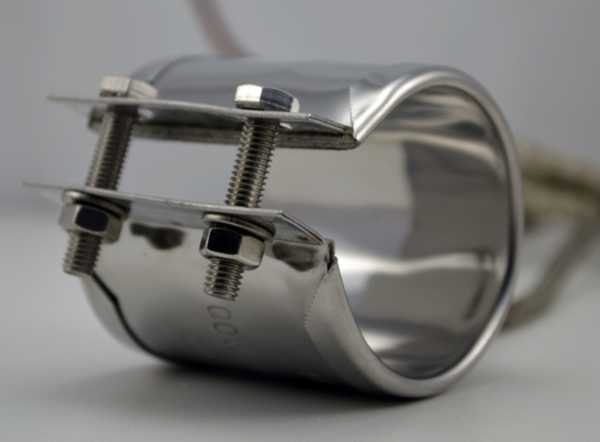

Кольцевой хомутовый нагреватель из нержавейки со стяжными винтами для термопластавтомата ТПА-4. Кабель 2 метра, обжим по цилиндру. Повторяли по образцу заказчика один в один.

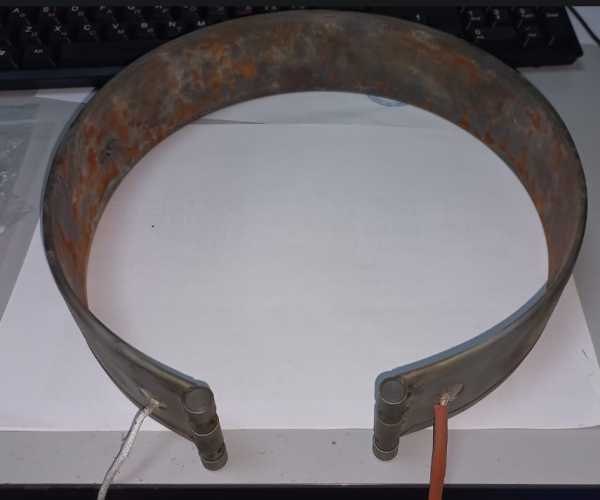

Заказчик прислал своё изношенное кольцо — 240 мм в сомкнутом состоянии, ширина 60, кабель 1,5 метра. Сняли размеры с образца и сделали новое кольцо под ту же деталь, вывод развернули как на оригинале.
Кольцевые погружные элементы под автоклав: два кольца из нержавеющих трубок на общем узле вывода. Мощность подбирали под объём камеры, чтобы вышли на режим пропарки за нужное время.
Ниже четыре реальных обращения за кольцевыми нагревателями — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился с прогоревшим хомутовым кольцом: чертежа нет, есть сам элемент. Прислал фото с размерами — внутренний диаметр 240 мм в сомкнутом состоянии, ширина 60 мм, кабель 1,5 метра. По снимку сняли посадку, ширину и длину вывода, сделали новое кольцо под ту же деталь. Вывод развернули как на оригинале, чтобы встал на штатное место.
Написал по замене кольца на цилиндре термопластавтомата ТПА-4: диаметр 60, ширина 62 мм, 230 В, 200 Вт, кабель 2 метра. Прислал фото штатного нагревателя со стяжными винтами. По снимку повторили обжим по цилиндру и посадку под стяжку один в один, оболочку взяли нержавеющую.
Обратились за керамическим кольцом на сопло термопластавтомата: внутренний диаметр 60 мм, 230 В, 260 Вт, с отверстием под термопару у канала расплава. По фото сняли посадку и ширину, заложили гнездо под датчик. Керамика держит температуру у сопла, прогрев ровный по всему кольцу.
Задача по конвекционной печи: сгорело трубчатое кольцо со стяжным креплением и контактной колодкой, 230 В, нержавейка. Прислали фото посадочного кольца камеры. Диаметр согнули по посадке, выводы вывели вверх под штатную колодку — заказчик менял элемент без переделки камеры.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или размеры: внутренний диаметр детали, ширину кольца, мощность, напряжение и способ вывода.
Подбираем тип кольца (трубчатое, хомутовое, керамическое, миканитовое), мощность под диаметр и температуру. Считаем цену и срок, спорное уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ТОО, ИП или оформляем оплату от физлица.
Гнём или собираем кольцо под ваш диаметр впритык, ставим вывод, проверяем сопротивление изоляции и мощность каждого кольца.
Упаковываем под перевозку, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с диаметром, шириной, мощностью и датой изготовления.
Гнём и собираем кольцо впритык, чтобы контакт с деталью был по всей окружности.
Проверяем сопротивление изоляции и фактическую мощность каждого кольца.
Пакуем так, чтобы кольцо и выводы дошли целыми транспортной по РК.
«Заказывали кольца на сопла термопластавтомата по своим сгоревшим образцам. Диаметр сделали точно, сели впритык, греют ровно. Разъёмы поставили как просили — меняются за минуту.»
«Нужен был кольцевой ТЭН на коптильню, диаметр 193. Подобрали мощность под камеру, вывод развернули вверх как на старом. Встал на место без переделок.»
«Керамические кольца на цилиндр экструдера сделали с отверстием под термопару. Вышли на рабочую температуру и держат, оболочка не перекаливается. Забрали транспортной в Астане.»
«Хомутовое кольцо для ТПА-4 повторили по старому один в один — диаметр, ширина, кабель. Обжим плотный, ничего не болтается.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
