Делаем плоские трубчатые нагреватели — обычную круглую трубку сплющиваем в плоскоовальную, чтобы она всей плоскостью прилегала к нагреваемой поверхности: гладильному катку, прессовой плите, планке запайки, форме вафельницы. Контакт плотный, тепло уходит в металл, а не в воздух. По чертежу, образцу или одной маркировке, от штуки до серии, с паспортом и замером.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,3 – 5 кВт | на один элемент; сборкой — больше |
| Напряжение | 220 / 380 В | и под заказ 12–110 В |
| Исходная трубка | ⌀8, 10, 13 мм | плющим в плоскоовал |
| Сечение после плющения | высота 4–7 мм, ширина 12–20 мм | под ваш профиль контакта |
| Развёрнутая длина | до 4–5 м | ограничена логистикой |
| Форма | прямой, U, рамка, контур, кольцо | и по вашему чертежу |
| Материал оболочки | углерод. сталь, нержавейка, латунь | под температуру, среду и пищёвку |
| Присоединение | шпилька М4–М10, гибкий вывод, штуцер | с одного или двух концов |
| Рабочая t° на оболочке | до 450–600 °C | нержавейка — выше |
| Удельная нагрузка | 2 – 8 Вт/см² | подбираем под теплоотвод в плиту |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы плоского ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
У круглой трубки контакт с плоскостью — тонкая линия, между ними воздушный зазор и перегрев спирали. Плоскоовальный прилегает всей плоскостью, тепло уходит в металл равномерно.
Локальный перегрев там, где хуже теплоотвод. Распределяем спираль по длине и снижаем удельную нагрузку на проблемном участке — прогрев выравнивается.
Подбираем толщину стенки и материал под рабочую температуру, при сборке в плиту закладываем прижим, чтобы ТЭН не выгибало и контакт не терялся.
Повторяем 1:1 по образцу или маркировке: снимаем профиль сечения, длину, посадку выводов и делаем аналог под ваш каток, вафельницу или пресс.
Ниже реальные обращения за плоскими плоскоовальными ТЭН — из WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку не публикуем без согласия клиента. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.

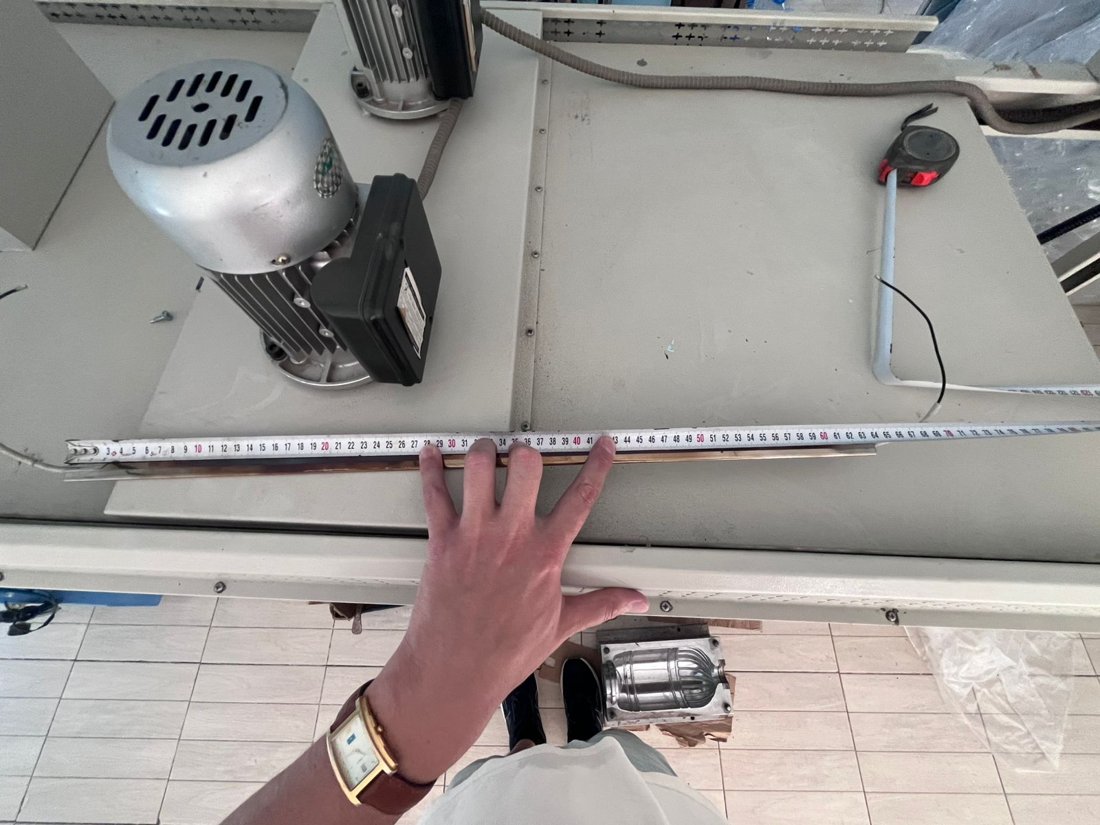

Обратился с запросом на плоские ТЭНы для упаковочного оборудования, нужно две штуки. Прислал фото элемента с рулеткой: длина около 640 мм, ширина плоскости порядка 15 мм, питание 220 В. По снимку сняли профиль сечения и посадку выводов, подобрали удельную нагрузку под прижим к планке — свели геометрию под изготовление один в один.

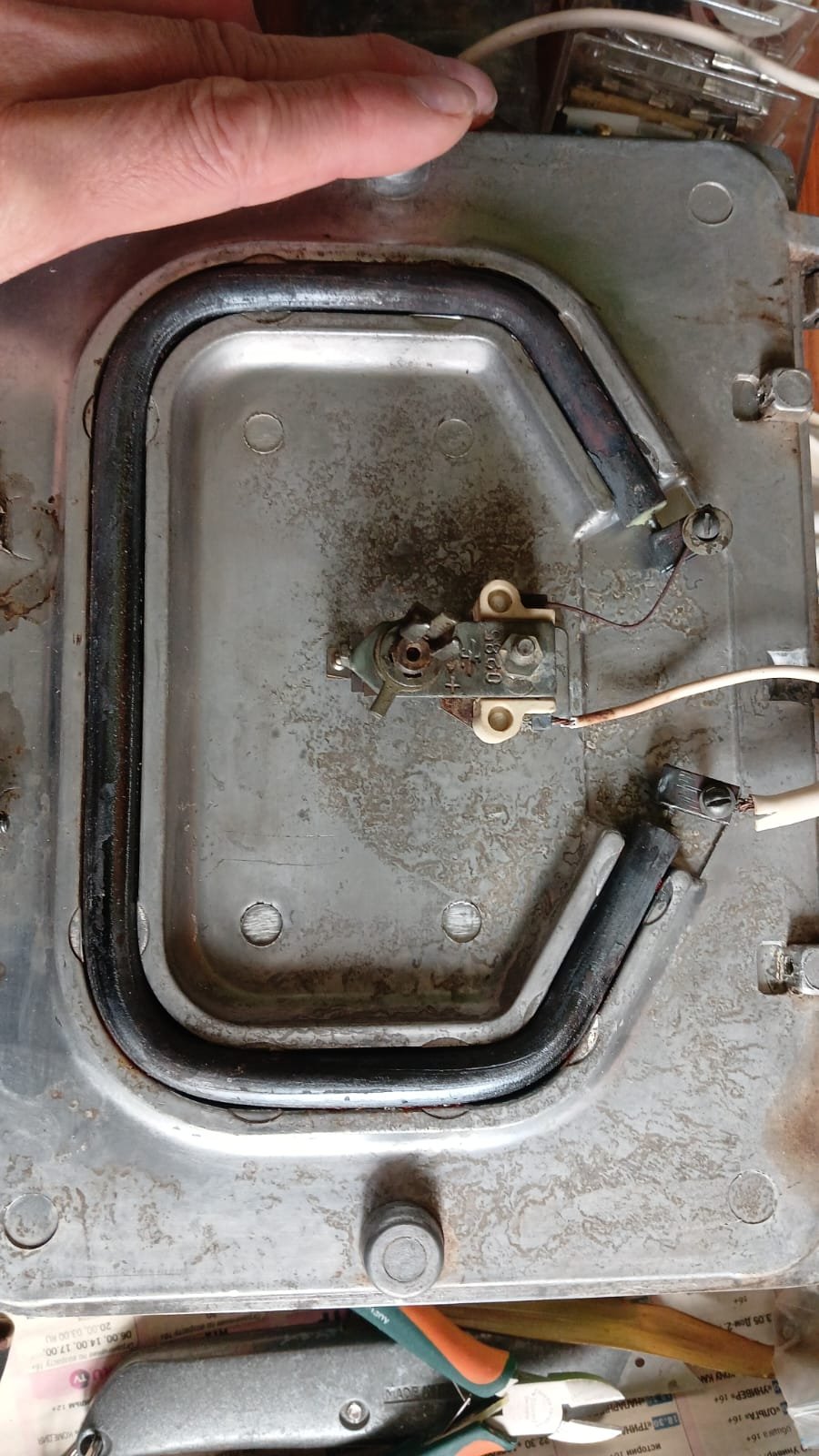

Написал по промышленной вафельнице: штатный плоскоовальный ТЭН пробило на корпус, нужны два новых. Прислал фото элемента в чаше — контурная плоская петля по форме плиты. По снимку определили форму гиба, сечение и посадку, подобрали материал под контакт с формой и повторили под ту же посадочную рамку.

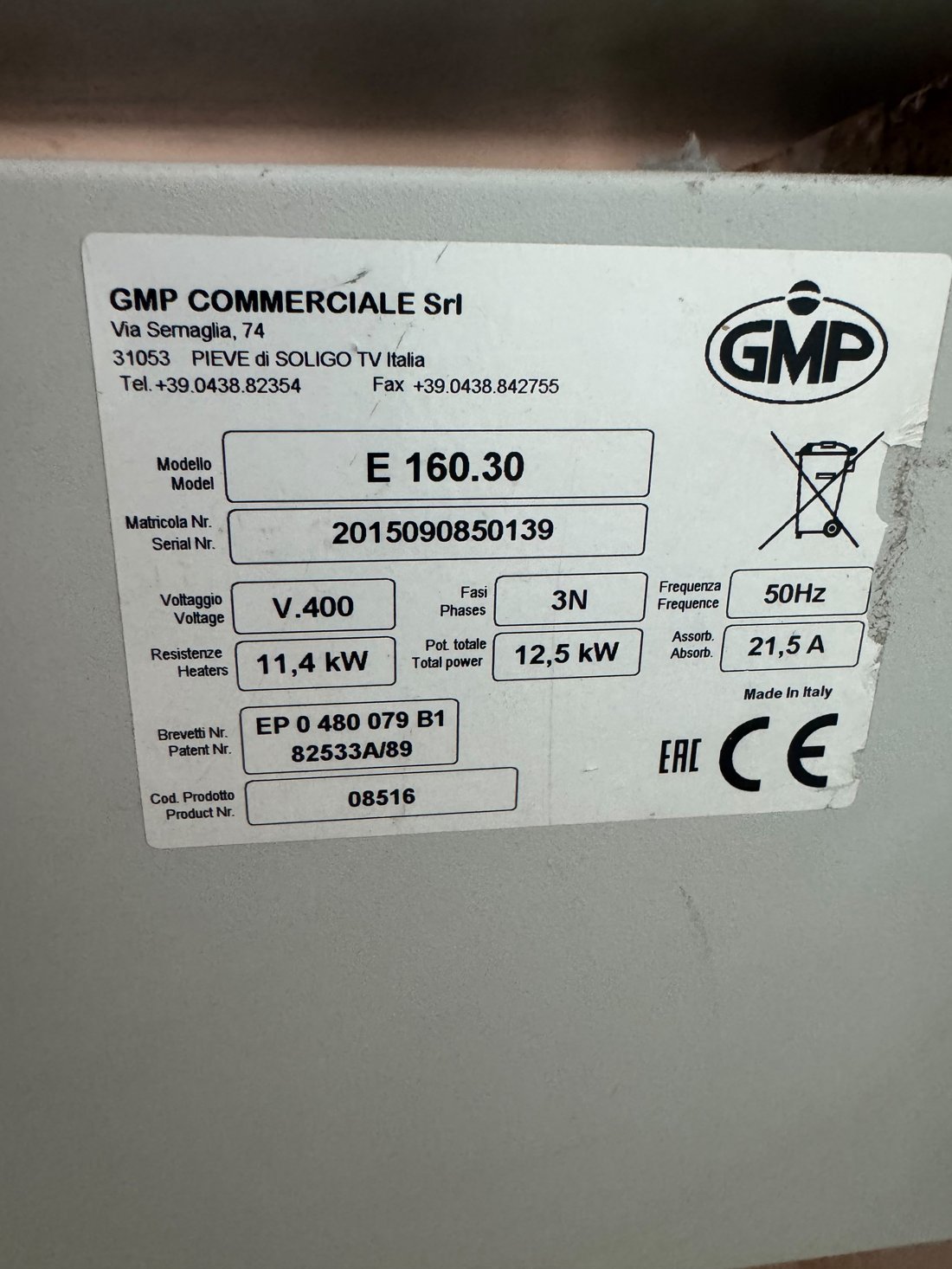

Обратились по гладильному катку (каландру) GMP модели E 160.30: сгорел плоский нагреватель, каток встал. По шильдику и замерам определили: плоский ТЭН длиной около 1520 мм, ширина плоскости 50 мм, мощность порядка 3,8 кВт. Подобрали нержавеющую оболочку под пар и влажность прачечной, повторили под посадку в жёлоб катка.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит длины, ширины плоскости, мощности и напряжения.
Снимаем профиль сечения, подбираем материал и удельную нагрузку под прижим к плите, считаем цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Плющим трубку под ваш профиль, изготавливаем, проверяем сопротивление и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
Плющим трубку под ваш профиль плиты или катка, чтобы плоскость прилегала без зазора.
Пакуем так, чтобы плоскость и выводы дошли целыми транспортной по РК.
«Сгорел плоский ТЭН в гладильном катке, техника импортная, чертежей нет. Сняли размеры с нашего образца, повторили с той же плоскостью — встал в жёлоб как родной. Забрали в Алматы транспортной.»
«Заказывали плоскоовальный ТЭН под форму вафельницы. Помогли выбрать материал под контакт с продуктом, объяснили про удельную нагрузку. Греет ровно по всей плите.»
«Нужны были два плоских ТЭНа под планки запайки, все отказывали из-за малого количества. Тут сделали без вопросов и точно под размер.»
«Повторили плоский нагреватель в каландр по образцу, профиль сечения выдержали точь-в-точь. Паспорт приложили, замер сделали.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
