Делаем нагреватели для автоклавов: медицинские паровые стерилизаторы ГК-100, ГП-400, ГК-100-3, лабораторные и пищевые автоклавы для консервов и тушёнки, вулканизаторы, плазменные стерилизаторы. По чертежу, образцу или одной маркировке — U-образные, оребрённые, блоки на фланце, патронные в гильзу, от штуки до серии.
Форму, длину, фланец и материал подбираем под камеру автоклава. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Базовая форма для паровых стерилизаторов ГК-100, ГП-400 и лабораторных автоклавов. Нержавейка под перегретый пар, резьбовые вводы, развёртка 40–100 см, 1–3 кВт.

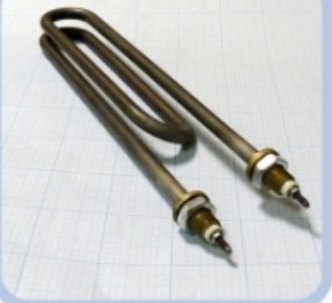

Двойная петля, когда мощность нужна в короткой камере: греющая часть длиннее, а вылет меньше. Для настольных автоклавов и стерилизаторов, 2–4 кВт, 220 В.

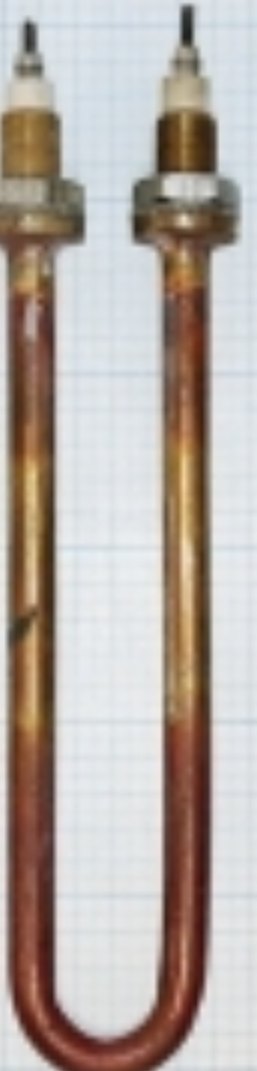

Вытянутый U-элемент в водяную рубашку пищевого автоклава для консервов и тушёнки. Развёртка до 120 см, нержавейка, 2–4,5 кВт на элемент.

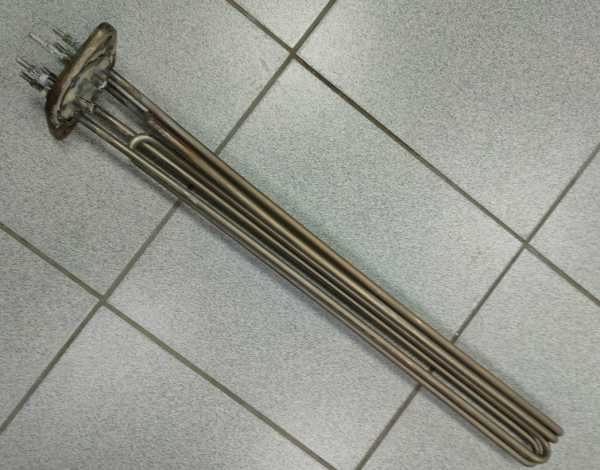

Несколько U-секций на резьбовом или круглом фланце в одно отверстие камеры. Мощность 4–12 кВт, 380 В, клеммная колодка на обороте фланца.

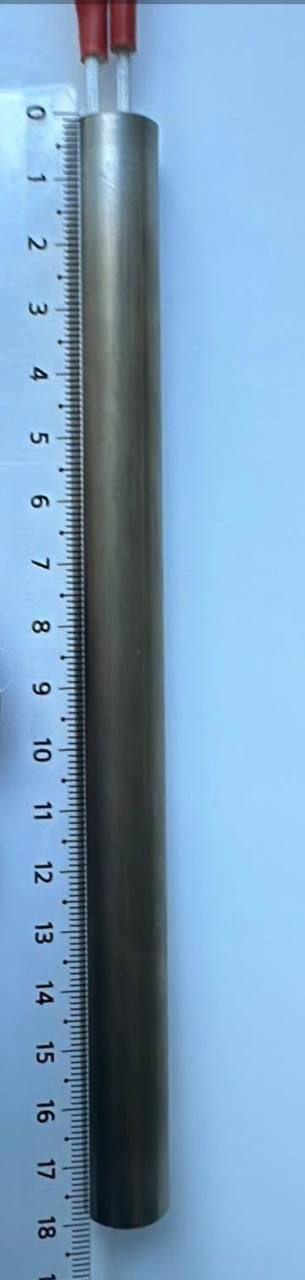

Патронный элемент в гильзу или отверстие плиты — для вулканизаторов, плазменных стерилизаторов, компактных лабораторных автоклавов. Диаметр 8–20 мм.

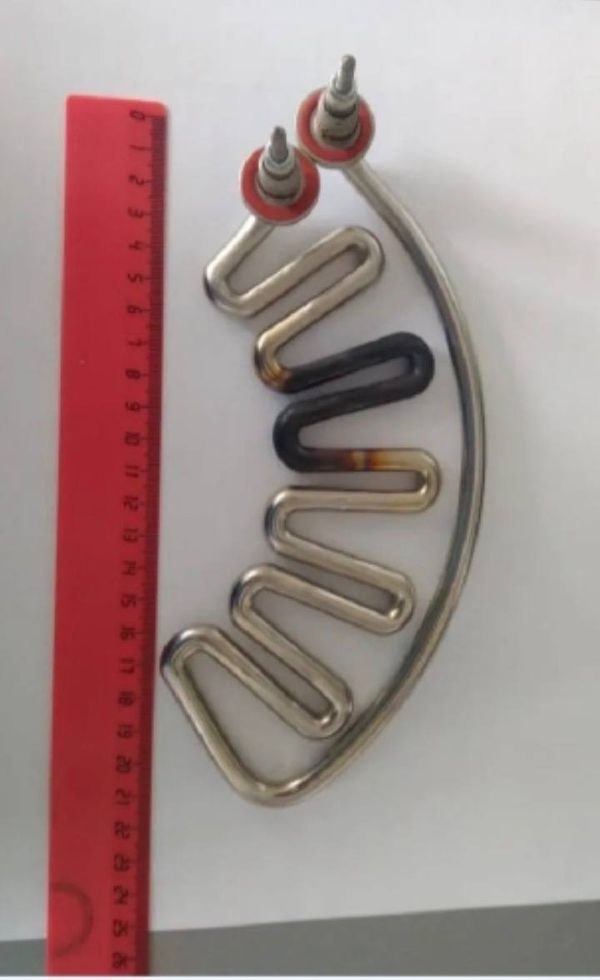

Оребрённый или гнутый под форму дна элемент для лабораторных автоклавов Systec и аналогов. Равномерный прогрев рубашки, 1,5–3,1 кВт, 220/230 В.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,6 – 12 кВт | на элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 24–110 В |
| Диаметр трубки | 8, 10, 13 мм | патронные — до 20 мм |
| Посадка | резьба М14–М22, фланец, G1¼–G2, кламп | и по вашему образцу |
| Материал оболочки | нержавейка AISI 304/316/321 | под пар под давлением и накипь |
| Датчики | гильза под температуру и давление | как в оригинале |
| Рабочая t° / давление | до 180 °C, до 4 атм | режим стерилизации |
| Форма | U, W, оребрённый, блок, патронный | и по вашему чертежу |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для автоклава: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Повторяем 1:1 по образцу или маркировке: фланец, резьбу, длину, посадку под датчики. Медицинские ГК-100, ГП-400, ГК-100-3, лабораторные Systec, ELTRA, пищевые ИПКС и редкие модели.
Ставим нержавейку AISI 304/316/321 под режим стерилизации 121–134 °C и влажный пар под давлением. Подбираем удельную мощность, чтобы элемент не перегревался под накипью и служил дольше.
Делаем фланец с гильзой под датчик температуры и защиту от сухого хода, как в оригинальной камере. Для автоклава контроль воды и перегрева обязателен — без воды элемент сгорает мгновенно.
Собираем блок из U-секций на круглом или резьбовом фланце в одно отверстие. Считаем мощность под объём камеры, рабочее давление и нужное время выхода на режим.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это типовая маркировка водяного ТЭН для автоклава по ГОСТ 13268-88 — среда «Р» означает воду, форма 2 (U-образная). Параметры взяты из реального элемента лабораторного автоклава: 3,1 кВт при 230 В. По такому обозначению восстановим длину, диаметр, мощность и напряжение. Но для автоклава важнее посадка: тип фланца, резьба (М14–М22, G1¼–G2 или кламп), гильза под датчик температуры и защиту от сухого хода, схема подключения — это в маркировку по ГОСТ не входит, задаём по образцу или чертежу. Если под рукой только старый элемент из камеры — снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
Замена нагревателя парового стерилизатора ГП-400: старый пробило на корпус из-за накипи. Нержавеющий U-элемент под резьбовую посадку, повторяли по образцу из камеры.
Оребрённый элемент 3100 Вт для лабораторного автоклава Systec VE-150. Гнутый под форму рубашки, повторяли посадку и гильзу под датчик температуры.

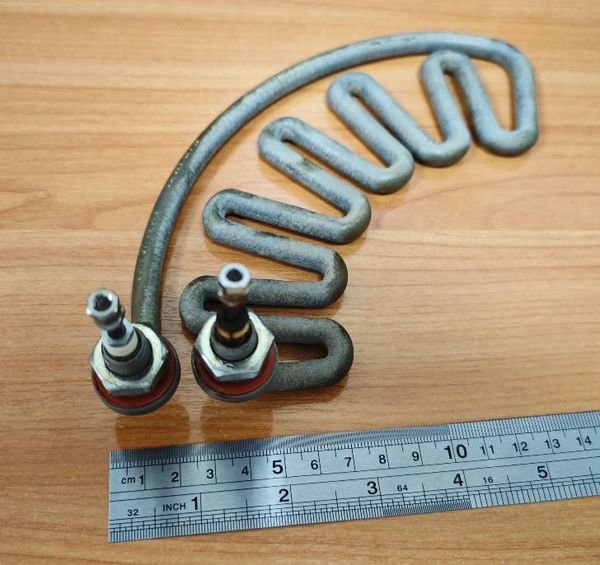

Кольцевой нагреватель в водяную рубашку пищевого автоклава ИПКС-128-500 для консервов. Нержавейка под пар под давлением, посадка под фланец камеры.

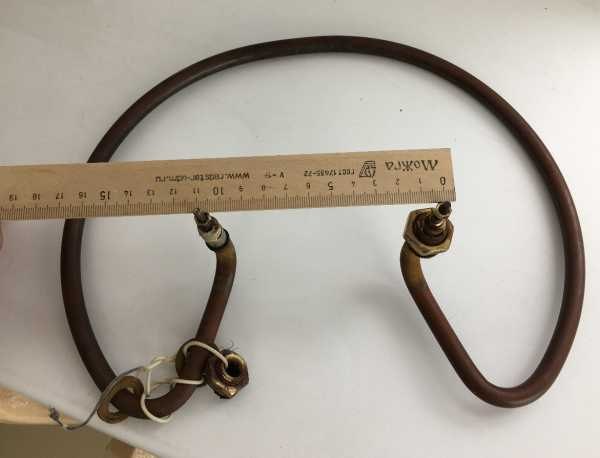

U-образный элемент для настольного автоклава лаборатории. Компактная развёртка под тесную камеру, резьбовые вводы, замер посадки по образцу.

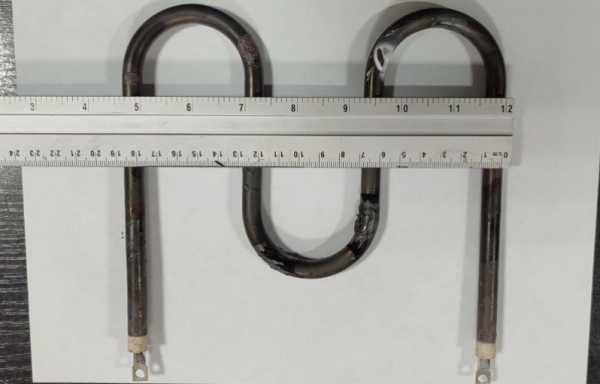

Два U-элемента в камеру автоклава большого объёма, суммарно 6 кВт. Резьбовые вводы под гайку, гильза под датчик и защиту от сухого хода.

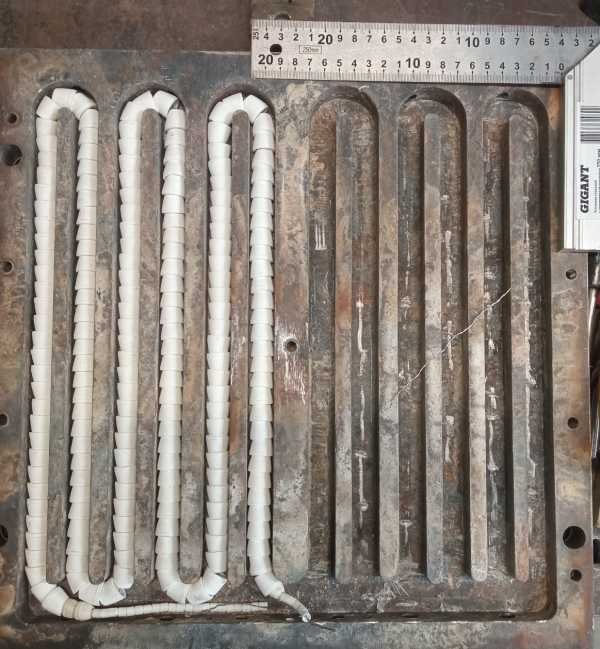

Нагреватели в плиту вулканизатора для горячей вулканизации резины. Патронные и плоские элементы под равномерный прогрев плиты, повторяли по чертежу.
Ниже четыре реальных обращения за нагревателями для автоклавов — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился по замене ТЭН в паровом стерилизаторе ГП-400: старый пробило на корпус из-за накипи, нового под эту модель не найти. Прислал фото элемента и замер резьбовой посадки. Повторили один в один, поставили нержавейку под пар под давлением. Датчик температуры встал штатно, автоклав снова держит режим стерилизации.
Задача от лаборатории: оребрённый ТЭН 3,1 кВт для автоклава Systec, старый выгорел, простаивают посевы. Прислали образец с гнутьём под рубашку. Сделали под их посадку, добавили гильзу под датчик температуры. Встал на место, вышел на 121 °C в норме.
Обратились под пищевой автоклав ИПКС для консервов: нужен нагреватель в водяную рубашку, оригинал не поставляется. Прислали образец с замером фланца. Сделали посадку один в один, нержавейку под пар под давлением. Взяли пару штук с запасом под сезон заготовок.
Обратились под вулканизатор: нужны нагреватели в плиту для горячей вулканизации, старые не греют равномерно. Прислали чертёж плиты с гнёздами. Подобрали патронные и плоские элементы под их посадку, заложили удельную мощность под равномерный прогрев. Плита выходит на температуру ровно.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: модель автоклава, мощность, напряжение, фланец.
Подбираем исполнение (U, W, оребрённый, блок, патронный), нержавейку под пар, гильзу под датчики, считаем цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы фланец, выводы и трубки дошли целыми транспортной по РК.
«Стерилизатор ГП-400 встал, ТЭН нигде не найти. Привезли старый, повторили по образцу с резьбовой посадкой. Автоклав снова держит 134 градуса.»
«Автоклав Systec простаивал из-за выгоревшего оребрённого элемента. Сделали под нашу рубашку за несколько дней. Посевы снова идут.»
«Пищевой автоклав на консервы. Сделали нагреватель в рубашку, взяли пару штук с запасом. Нержавейка, накипь пока не берёт.»
«Нужны были элементы в плиту вулканизатора. Подобрали патронные под наши гнёзда, плита греет ровно. Резина вулканизируется без пятен.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
