Делаем нагреватели для аквадистилляторов, самогонных аппаратов и перегонных кубов: нержавеющие и медные, U-образные, спиральные, кламповые под 2″, комплекты для врезки в еврокуб. По чертежу, образцу или одной маркировке — под ДЭ, АЭ, ЛИВАМ, Ulab, LOIP и любой самодельный куб, от штуки до серии.
Форму, длину, посадочный штуцер и материал подбираем под модель дистиллятора или куб. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Две параллельные трубки, латунные штуцеры М14х1,5 под бак дистиллятора АЭ-10, ДЭ-10. Нержавейка AISI 304, 2,5–2,7 кВт, 220 В.

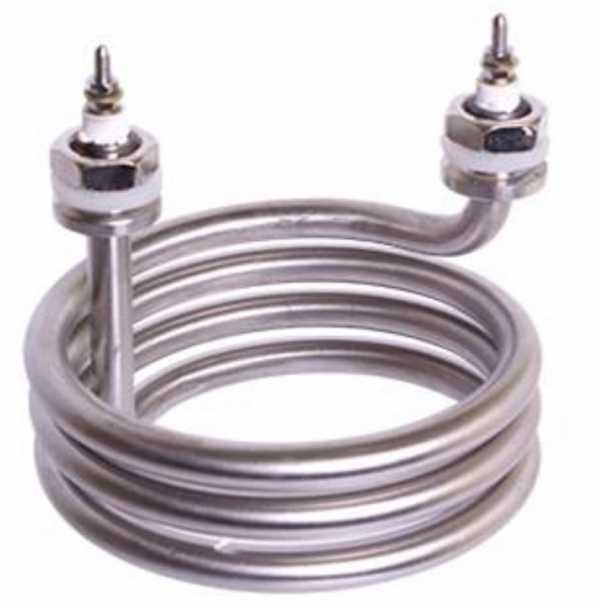

Компактная спираль под узкий бак Ulab, LOIP и аналогов на 5–20 л. Вода закипает за 15–25 минут, оболочка нержавеющая, 4,5 кВт.

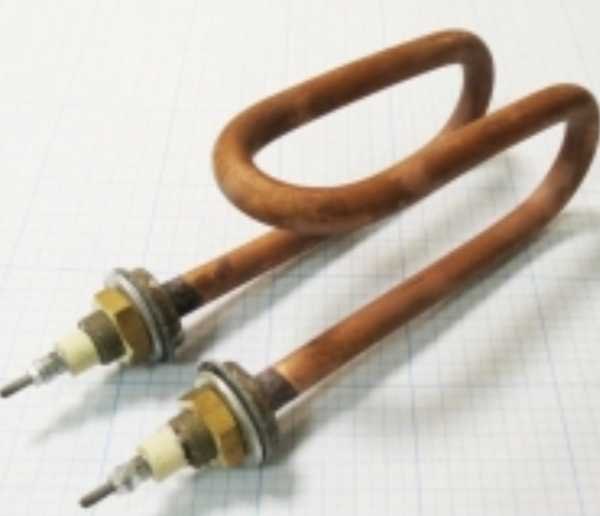

Медная оболочка для дистилляторов ЛИВАМ и аналогов: быстрый прогрев, погружение 200–300 мм. Резьбовое крепление под фланец бойлерной секции.

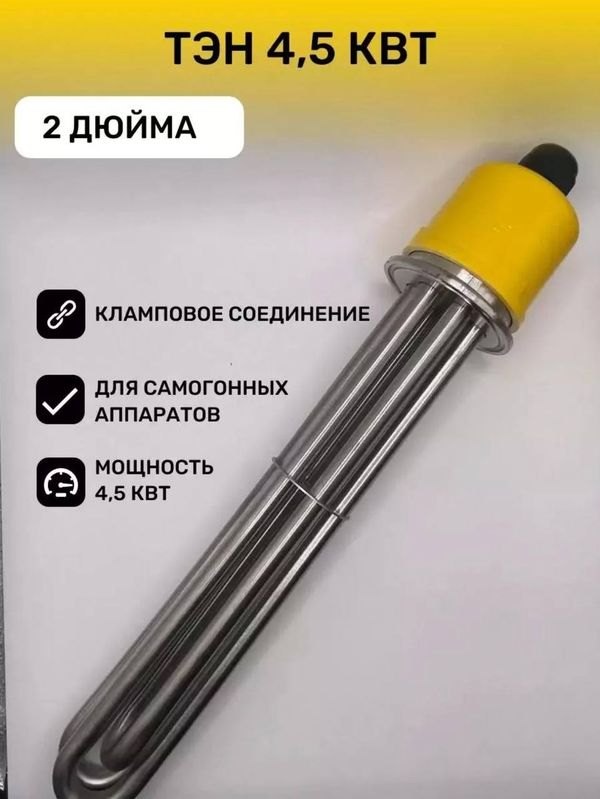

Блок из U-секций на клампе 2″ (64 мм) для кубов, ПВК и перегонных баков. Быстрая врезка без инструмента, 1,5 / 3 / 4,5 кВт, нержавейка.
ТЭН плюс фланец, прокладки и терморегулятор для врезки в еврокуб или бак с подогревом. Под нагрев воды и настоев, 2–3 кВт, 220 В.

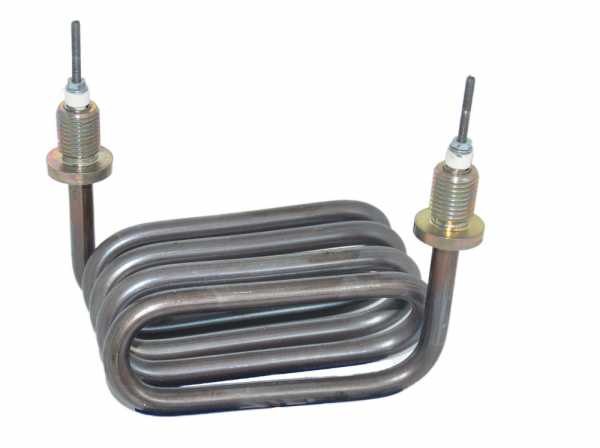

Многовитковое исполнение под бак дистиллятора АЭ-10, штуцер латунный, оболочка нержавейка. Равномерный нагрев, 2,4–2,7 кВт.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 1,5 – 5 кВт | на один элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 12–110 В |
| Диаметр трубки | 8, 10, 12,5 мм | под штуцер бака дистиллятора |
| Посадка | штуцер М14х1,5, М18х1,5, кламп 2″ | и по вашему образцу |
| Материал оболочки | нержавейка AISI 304/316, медь | пищевой контакт с водой и парами |
| Форма | U, спираль, многовитковая, блок | и по вашему чертежу |
| Рабочая t° воды | до 100–105 °C | кипение при дистилляции |
| Ресурс в воде | до 5000 часов | при качественной подготовке воды |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для дистиллятора: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Повторяем 1:1 по образцу или маркировке: штуцер, длину, форму, межосевое расстояние. ДЭ-10, ДЭ-25, АЭ-10, АЭ-25МО производства ТЗМОИ и ЭМО, ЛИВАМ, импортные Ulab, LOIP, GFL, LAUDA.
Делаем блок на кламповом соединении 2″ под врезку в куб или ПВК: 1,5 / 3 / 4,5 кВт с коммутацией секций. Пищевая нержавейка AISI 304, погружная длина под ваш бак.
Собираем комплект для врезки: ТЭН, фланец, прокладки и терморегулятор в одно отверстие. Под нагрев воды, настоев, технических жидкостей.
Ставим пищевую нержавейку AISI 304/316 или медь под прямой контакт с водой и спиртовыми парами. Оболочку подбираем, чтобы не было металлического привкуса дистиллята.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

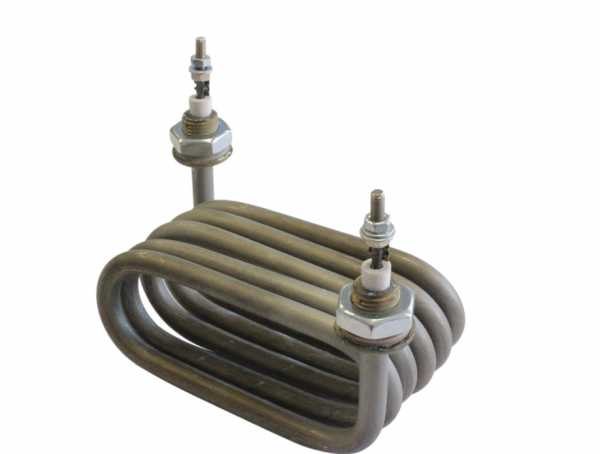

Это маркировка водяного ТЭН по ГОСТ 13268-88 — среда «Р» означает воду. По такому обозначению восстановим длину, диаметр, мощность и напряжение (пример — элемент для аквадистиллятора АЭ-25МО, 2,7 кВт, 220 В). Но для дистиллятора важнее посадка: тип и резьба штуцера (М14х1,5, М18х1,5, кламп 2″), межосевое расстояние трубок, погружная длина под конкретный бак — это в маркировку по ГОСТ не входит, задаём по образцу или чертежу. Если под рукой только старый ТЭН из дистиллятора — снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

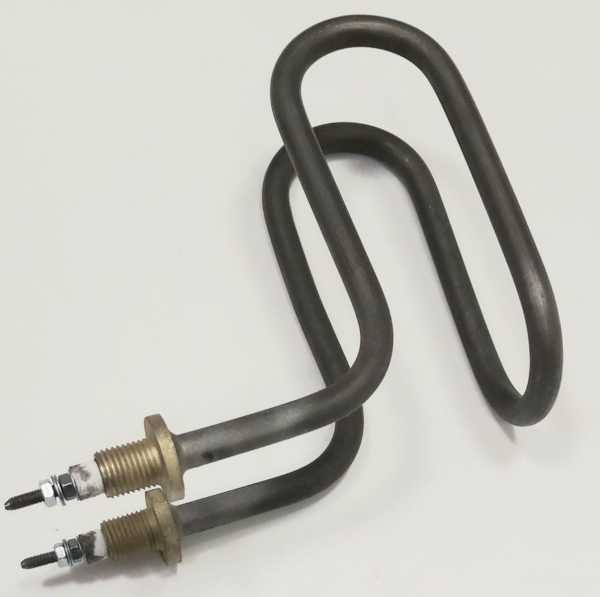

Замена нагревателя аквадистиллятора ДЭ-25М завода ЭМО, 5 кВт. Повторяли по образцу — штуцер и длину сняли со старого элемента, оболочка нержавейка.

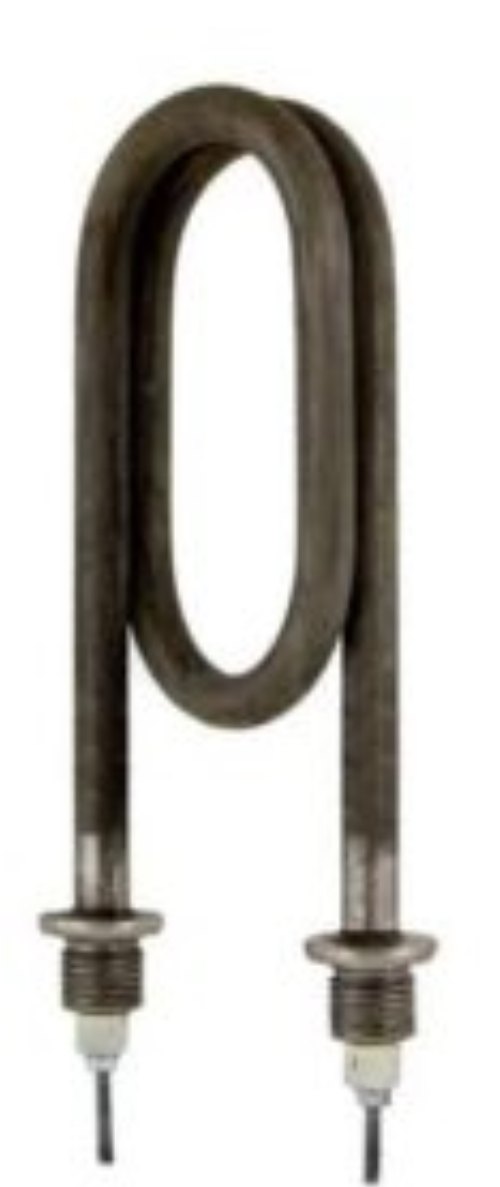

U-образный элемент 1,5 кВт для аквадистиллятора АДЭа-4. Латунный фланец, нержавеющая оболочка — под получение дистиллята в лаборатории.

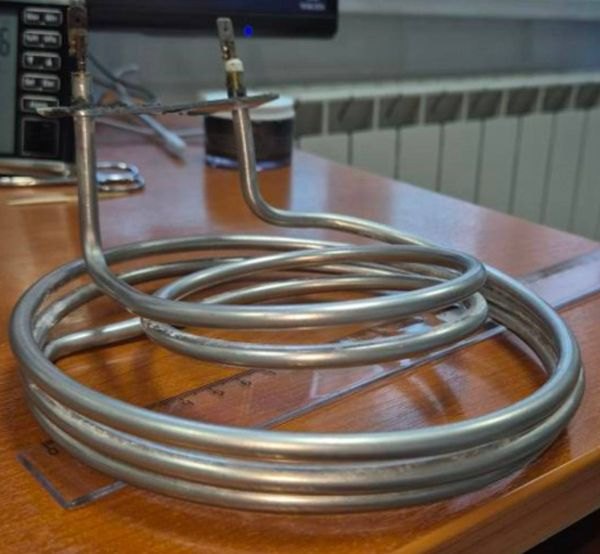

Нагреватель 3 кВт для лабораторного дистиллятора LOIP LD-104. Повторили посадку под их бак, элемент из нержавейки под кипячение воды.

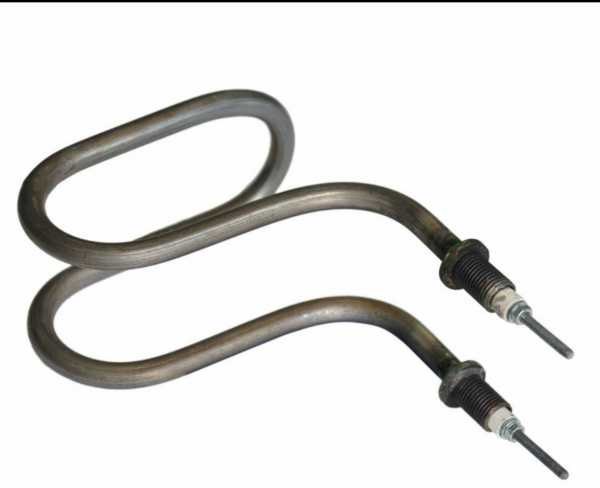

U-образный ТЭН 2,5 кВт для дистилляторов ДЭ-10 и ДЭ-25 завода ЭМО. Штуцер латунный М18х1,5, оболочка AISI 304, нагреваемая часть 300 мм.

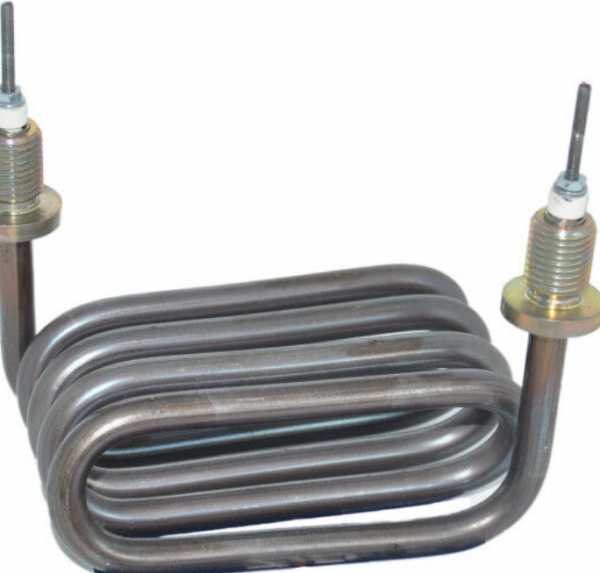

Многовитковый нагреватель 160.06.000 для аквадистиллятора ДЭ-60 ТЗМОИ, 2,7 кВт. Латунные штуцеры М14х1,5, равномерный нагрев бака.

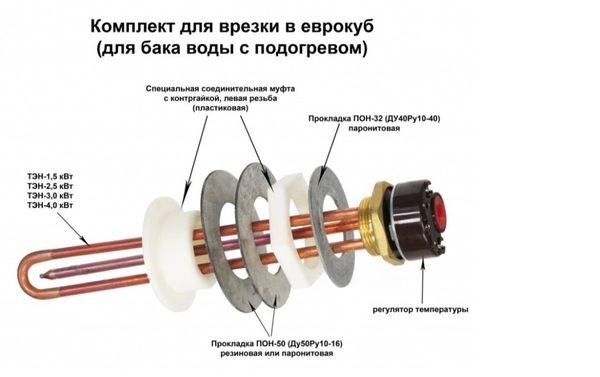

Комплект под врезку в еврокуб: ТЭН, фланец, прокладки и терморегулятор в одно отверстие. Под нагрев воды и настоев в баке с подогревом.
Ниже четыре реальных обращения за нагревателями для дистилляторов и перегонных кубов — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился по замене ТЭН в аквадистилляторе ДЭ-25М на 5 кВт: старый прогорел, а завод элемент уже не поставляет. Прислал фото и замер штуцера. Повторили посадку и длину один в один, поставили нержавеющую оболочку под кипячение воды. Встал в штатное отверстие бака без доработки.
Задача: блок ТЭН 4,5 кВт на кламповом соединении 2″ для врезки в перегонный куб. Прислал размеры горловины и нужную мощность. Сделали блок из трёх U-секций пищевой нержавейки с коммутацией на 1,5 / 3 / 4,5 кВт. Врезается без инструмента, привкуса дистилляту не даёт.
Обратились под лабораторный дистиллятор LOIP LD-104: нужен нагреватель 3 кВт, а импортная запчасть идёт долго и дорого. Прислали образец с замером. Повторили посадку под их бак, элемент из нержавейки под кипячение воды. Взяли сразу с запасом на второй прибор.
Обратился под ремонт дистиллятора типа ЛИВАМ: нужен медный элемент с быстрым прогревом, старый съело в жёсткой воде. Прислал размеры фланца и погружение. Сделали медную оболочку под их посадку, погружение 250 мм. Вода стала закипать быстрее прежнего.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: модель дистиллятора, мощность, напряжение, штуцер.
Подбираем исполнение (U, спираль, кламп, блок), материал под пищевой контакт, считаем цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы штуцер, выводы и трубки дошли целыми транспортной по РК.
«Дистиллятор ДЭ-25 встал, ТЭН завод уже не поставляет. Привезли старый, повторили по образцу за несколько дней. Встал как родной, вода снова кипит как надо.»
«Брал блок на клампе под куб. Собрали из пищевой нержавейки, привкуса дистилляту не даёт, коммутация мощности как просил. Врезается без возни.»
«Нужен был медный ТЭН для дистиллятора ЛИВАМ. Сделали под нашу посадку, вода закипает быстрее старого. Помогли с размерами по фото.»
«Импортную запчасть на LOIP ждали бы месяц. Тут повторили аналог за несколько дней, поставили нержавейку. Работает, дистиллят чистый.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
