Делаем погружные и фланцевые нагреватели для гальванических ванн — под хромирование, никелирование, цинкование, анодирование, меднение, травление и обезжиривание. Корпус подбираем под конкретный электролит: титан, фторопласт, кварц или нержавейку. По образцу, чертежу или описанию раствора и рабочей температуры. От одного элемента до блока на большую ванну, с креплением под ваш борт или дно.
Материал корпуса, форму, мощность и крепление подбираем под ваш электролит и ванну. Ниже — типовые исполнения, но повторим и нестандарт по образцу или чертежу.
U-образный погружной элемент под борт ванны — самое ходовое исполнение для гальваники. Корпус из титана или нержавейки под электролит, крепление через борт на фланце или штуцере. Греет раствор снизу, не мешая деталям в ванне.

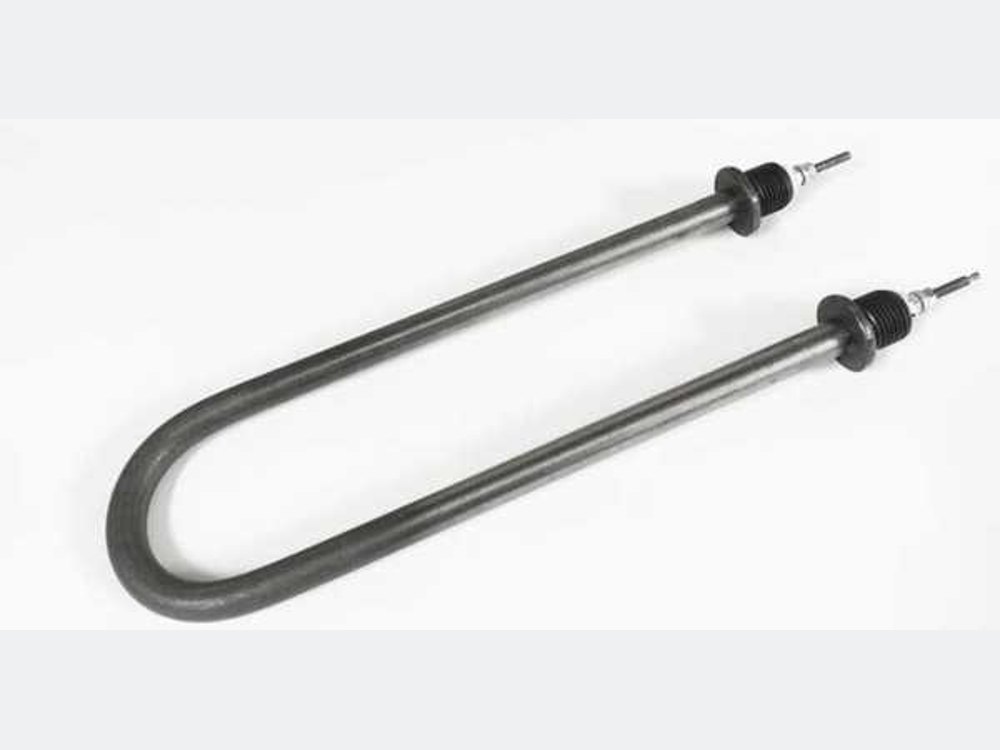

Погружной элемент с резьбовым штуцером — вкручивается в борт или стенку ванны через готовое отверстие. Удобно менять без разборки ванны. Резьбу и длину погружной части делаем под ваше посадочное место.

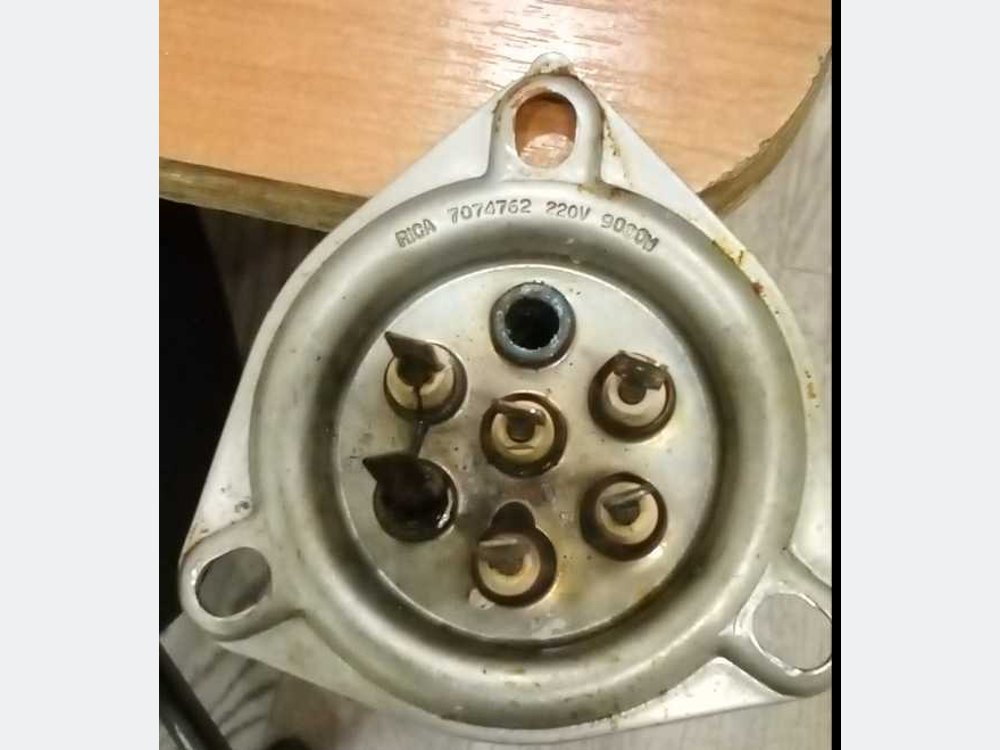

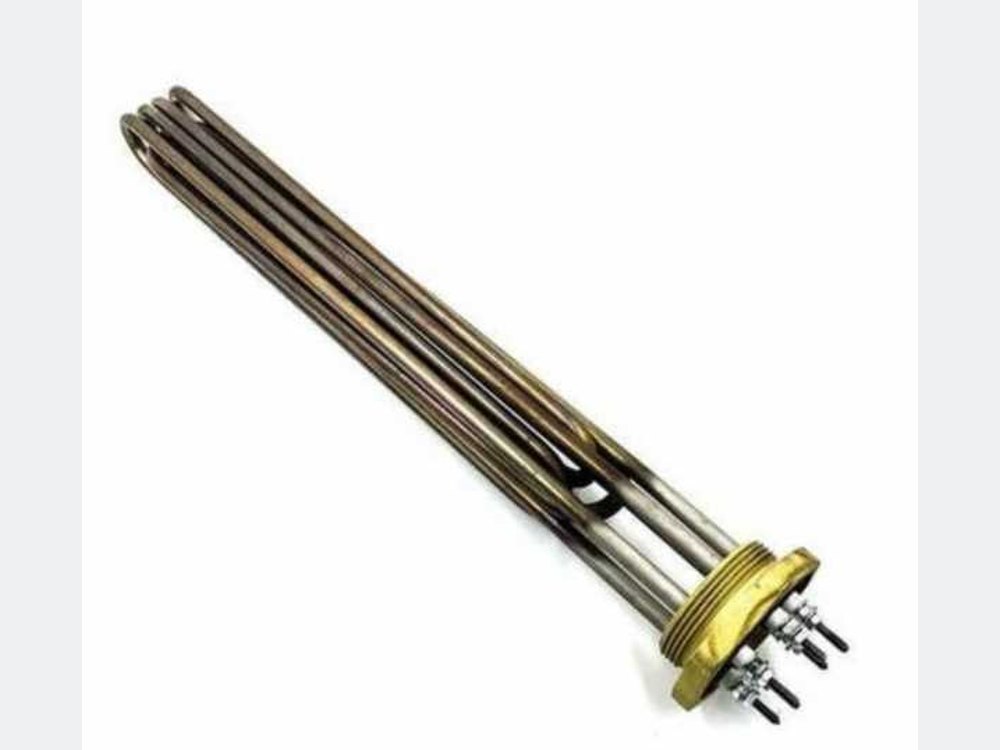

Сборка нескольких трубок на общем фланце — под большую ванну, где одного элемента мало. Ставится в дно или борт на прокладку под электролит. Мощность блока считаем под объём раствора и рабочую температуру.
Погружной U-элемент с боковым выводом и штуцером под установку через борт. Развёртку и высоту погружной части делаем так, чтобы нагрев шёл по всему объёму, а выводы оставались над уровнем электролита.

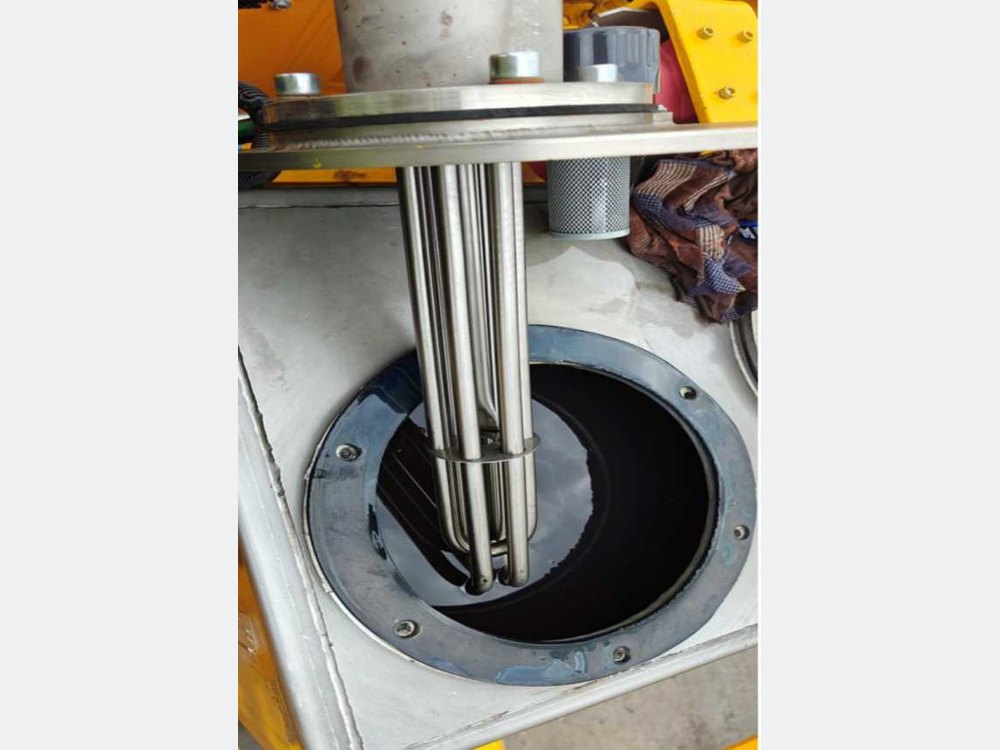

Компактный погружной элемент для небольшой ванны или бака подогрева электролита. Опускается в раствор, крепится за борт кронштейном. Корпус под конкретную среду — от нейтральных растворов до кислых.
Круглый фланец с несколькими трубками — под мощный подогрев ванны или проточного бака гальванической линии. Число трубок и мощность под объём, фланец и уплотнение под вашу посадку.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 0,5 – 15 кВт | на элемент; блоком — больше |
| Напряжение | 220 / 380 В | одна или три фазы |
| Диаметр трубки | 8 – 16 мм | под удельную нагрузку электролита |
| Корпус | титан, фторопласт, кварц, нержавейка | под конкретный электролит |
| Рабочая температура | до 90–95 °C | гальваника, обезжиривание, травление |
| Форма | U-, W-образный, прямой, блок | под борт или дно ванны |
| Крепление | фланец, штуцер, кронштейн | через борт, дно или на подвесе |
| Исполнение | по образцу, чертежу, описанию раствора | повтор родного или новый |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для гальванической ванны: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Подбираем материал корпуса под ваш раствор. Титан держит кислые и хлоридные электролиты — хромирование, никелирование, кислое цинкование. Фторопласт стоек почти к любой агрессивной среде. Нержавейка идёт под щелочное обезжиривание и нейтральные растворы. Углеродистая сталь в электролите живёт недолго — её ставить нельзя.
Держим низкую удельную нагрузку на поверхность — распределяем мощность на большую длину трубки. Тогда стенка греется мягко, электролит у поверхности не перегревается, не пригорает и не меняет состав. Для гальваники это важнее, чем компактность: перегретый раствор портит покрытие.
Делаем крепление под ваше место: фланец в борт или дно, резьбовой штуцер в готовое отверстие или кронштейн на подвес через борт. Высоту погружной части считаем так, чтобы грелся весь объём, а выводы и заделка оставались сухими над уровнем раствора.
Собираем блок из нескольких трубок на общем фланце под большую ванну или проточный бак линии. Мощность считаем под объём электролита и нужную рабочую температуру с запасом на потери через зеркало ванны и стенки.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

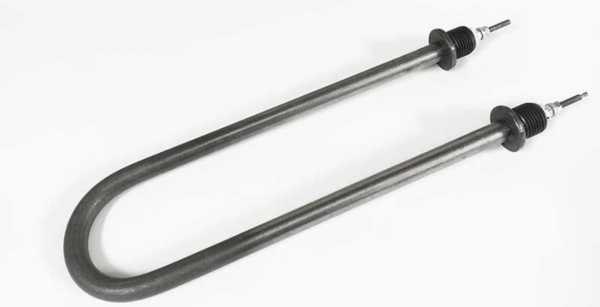

Буква «Р» в маркировке по ГОСТ 13268-88 означает воду и растворы: у такого элемента удельная нагрузка на трубку заметно ниже, чем у воздушного, — как раз то, что нужно для электролита, чтобы он не пригорал. Но сама маркировка ГОСТ материал корпуса не задаёт, а для гальванической ванны именно он решает всё. Титан, фторопласт, кварц или нержавейку под конкретный раствор мы указываем отдельно — чертежом или по вашему описанию электролита. Форму гиба (U-, W-образный, прямой) и тип крепления (фланец, штуцер, кронштейн) в марку тоже не вносят — задаём их под вашу ванну. Развёртку 60 см при 2,0 кВт берут под небольшую ванну подогрева; на крупные ванны хромирования и линии идут блоки на 6–15 кВт и три фазы. Если под рукой только старый нагреватель, снимем развёртку, диаметр, посадку и материал, повторим один в один под ваш раствор.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
Погружной элемент на ванну никелирования, титановый корпус под кислый электролит. Развёртку набирали длинной, чтобы удельная нагрузка была низкой и раствор у трубки не перегревался.
U-образный фланцевый нагреватель в борт ванны обезжиривания. Корпус нержавеющий под щелочной раствор, крепление на фланце под родное посадочное место с прокладкой.

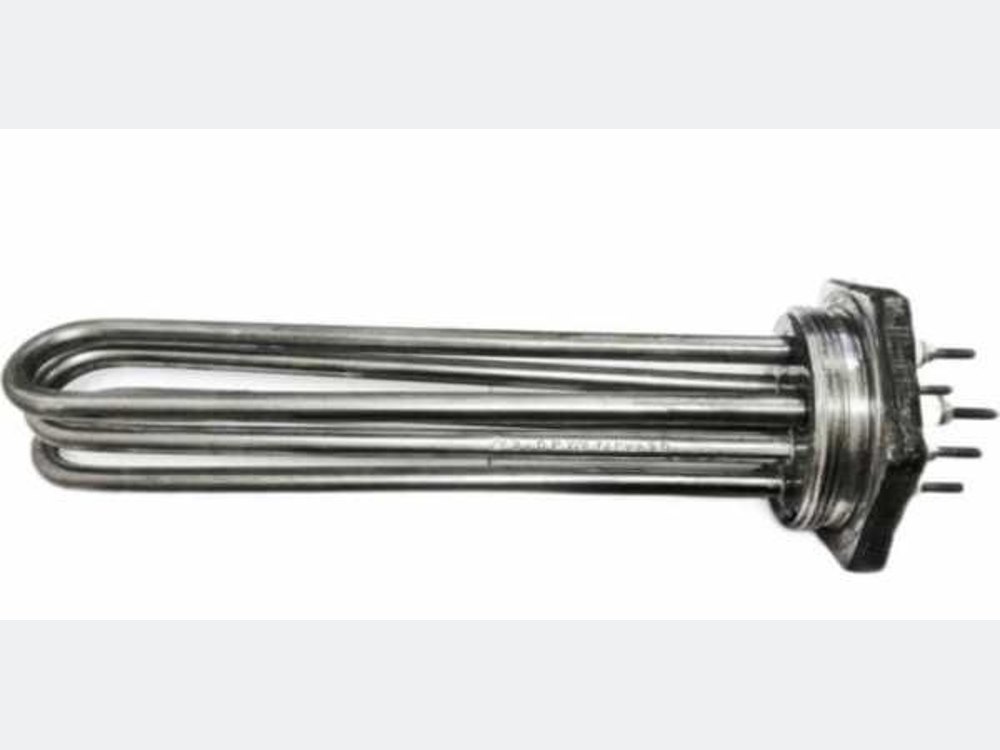

Нагревательный блок в бак подогрева электролита гальванической линии. Несколько трубок на общем фланце, мощность считали под объём и нужную температуру раствора с запасом.

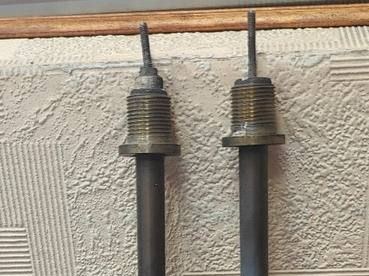

Пара погружных элементов с резьбовым штуцером на ванну кислого цинкования. Вкручиваются в борт через готовые отверстия, титановый корпус под электролит, меняются без разборки ванны.
Блочный элемент из трёх U-петель на резьбовом присоединении — вкручивается в бонку на стенке ванны подогрева. Три петли дают запас поверхности при малой удельной нагрузке, вывод контактов остаётся над уровнем раствора.

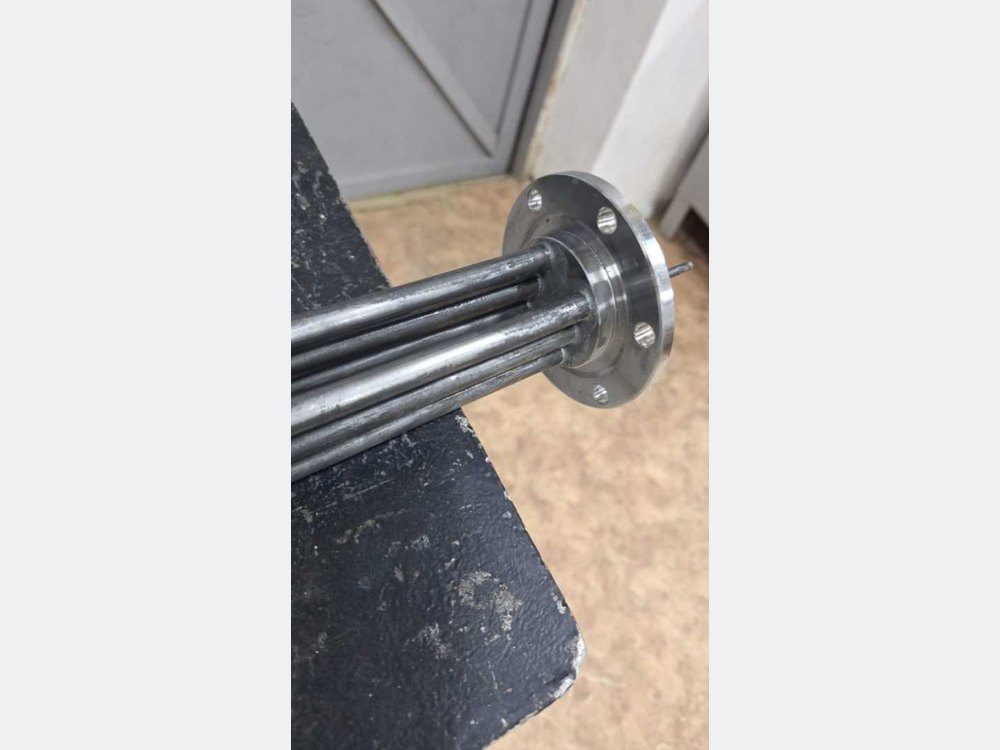

Круглый фланцевый нагреватель на проточный бак подогрева промывочной линии. Фланец и уплотнение под родную посадку, мощность под расход и нужную температуру воды.
Ниже четыре реальных обращения за нагревателями для гальванических ванн — из Telegram и WhatsApp, с фото и описанием раствора от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился с гальванического участка: на ванне никелирования обычный ТЭН разъело за пару месяцев, покрытие пошло с браком. Прислал фото старого элемента и состав электролита. Сделали погружной с титановым корпусом под кислый раствор, развёртку набрали длинной ради низкой нагрузки. Раствор греется ровно, покрытие вышло на режим.
Обратились из цеха покрытий: ванна щелочного обезжиривания, нужен нагреватель в борт под готовый фланец. Прислали чертёж посадки и рабочую температуру. Сделали U-образный фланцевый элемент, корпус нержавеющий под щёлочь. Встал на родное место с прокладкой, температуру держит стабильно.
Задача с участка: ванна кислого цинкования, старые элементы со штуцером в борт выработались. Прислал образец с резьбой и замер. Повторили пару погружных с титановым корпусом и тем же штуцером — вкручиваются в готовые отверстия. Менять теперь можно без разборки ванны.
Обратились с производства: отдельный бак подогрева электролита в гальванической линии, нагреватель отказал. Прислали объём раствора и нужную температуру. Собрали блок из нескольких трубок на фланце, мощность посчитали под объём с запасом на потери. Бак вышел на температуру и держит её на потоке.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или описание: какой электролит (хромирование, никелирование, цинкование, обезжиривание и т.д.), рабочая температура, объём ванны, крепление. Ответим на заявку в течение 15 минут в рабочее время.
Подбираем материал корпуса под раствор, форму, мощность под объём, крепление, цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Ниже — что берём на себя по заказу, замене и сопровождению. Часть пунктов зависит от материала корпуса и объёма — уточним по вашей заявке.
Оформляем на изготовленные нагреватели — с параметрами, мощностью и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента и каждой фазы блока.
При отказе по нашей вине разбираемся и меняем элемент без споров и лишней переписки.
На заявку в рабочее время отвечаем за 15 минут: подскажем по материалу и срокам сразу.
Подбираем титан, фторопласт, кварц или нержавейку под конкретный раствор, чтобы элемент не разъело.
Считаем длину трубки под мягкий режим, чтобы электролит у поверхности не пригорал и не разлагался.
Подскажем, как встанет элемент в борт или дно и как развести выводы над уровнем раствора.
Пакуем так, чтобы корпус, выводы и заделка дошли целыми транспортной по всему Казахстану.
«Обычный ТЭН на ванне никелирования разъедало за пару месяцев. Сделали титановый, развёртку длинную. Раствор греется ровно, покрытие пошло без брака.»
«Нужен был фланцевый нагреватель в борт ванны обезжиривания. Сделали по нашему чертежу из нержавейки под щёлочь. Встал на родное место, температуру держит.»
«Штуцерные ТЭН на цинкование повторили по образцу, титан. Вкручиваются в готовые отверстия, менять стало быстро, без разборки ванны.»
«Собрали блок на бак подогрева электролита, посчитали мощность под объём. Бак вышел на температуру и держит её на потоке. Отдали с паспортом.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
