Делаем нагреватели под электрокотлы отопления, пищеварочные и водогрейные котлы: одиночный U-образный ТЭН под гайку или резьбу, блок ТЭНБ на фланце G1½–G2½, прямой резьбовой элемент под настенный котёл. Повторяем сгоревший по образцу или маркировке с шильдика, ставим на штатное место без переделки котла. От одной штуки, с паспортом по ГОСТ 13268-88.
Форму, резьбу, длину и мощность подбираем под ваш котёл. Ниже — типовые исполнения, но повторим и нестандарт по чертежу, шильдику или сгоревшему образцу.
Две параллельные трубки, соединённые изгибом, с двумя выводными стержнями под гайку. Ввинчивается через отверстие в корпусе или фланцевую гильзу котла. Самый частый элемент для котлов ЭВО, КВО и им подобных — меняется без доработки корпуса.

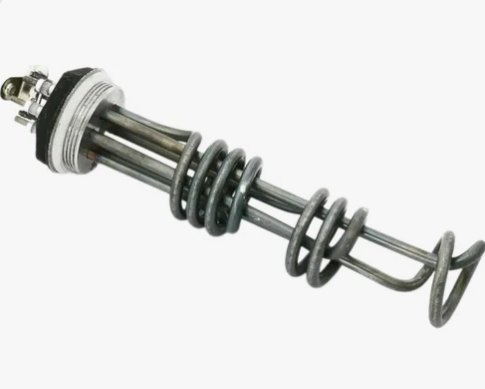

Три-четыре трубки на общем резьбовом фланце с уплотнительным кольцом. Вкручивается в патрубок электрокотла отопления, набирает мощность блоком — 6, 7,5, 9 кВт. Нержавейка AISI 321 под воду и незамерзающий теплоноситель.

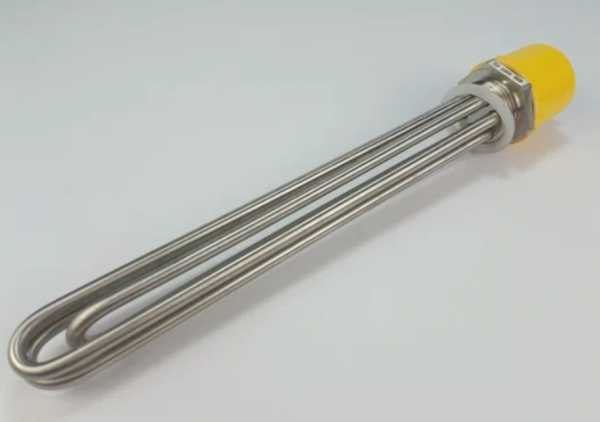

U-образный элемент на фланце с защитным колпаком над выводами. Колпак закрывает клеммную зону от влаги в котельной. Ставится в котлы и бойлеры, где узел подключения нужно прикрыть.
Прямая трубка с резьбовым штуцером G1¼–G2″ под ключ-шестигранник. Длинная активная часть при малом диаметре, вкручивается в котёл или бак сбоку. Развёрнутую длину и мощность гнём под ваше посадочное место.

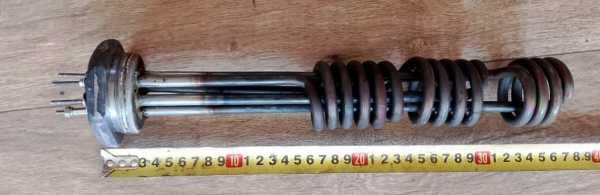

Резьбовой элемент под трёхфазное подключение 380 В для котлов Зота, ЭВАН и аналогов. Мощность разложена на три фазы, ток по каждой ниже — контакты и провод не греются. Под котлы отопления от 6 кВт.

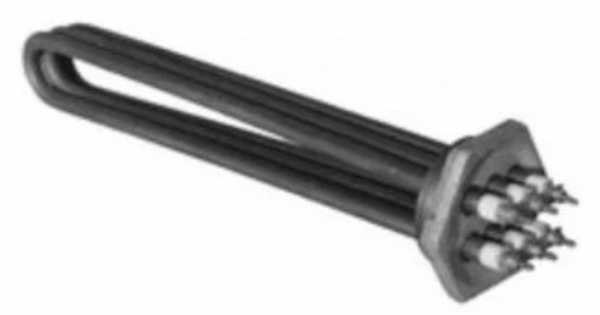

Несколько U-образных трубок на круглом фланце под ответный фланец котла с прокладкой. Так набираем 12–25 кВт для водогрейных и промышленных котлов. Присоединение подгоняем под ваш фланец и число отверстий.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 1,5 – 45 кВт | одиночный ТЭН 2–3,5 кВт, блоком больше |
| Напряжение | 220 / 380 В | одна или три фазы |
| Резьба / фланец | G1/2, G1¼, G1½, G2, G2½ | и круглый фланец под ответный |
| Диаметр трубки | 8, 10, 13 мм | под класс котла |
| Материал оболочки | нержавейка, медь, латунь | под воду, масло, слабые растворы |
| Форма | U-образный, блок ТЭНБ, прямой | по чертежу, шильдику или образцу |
| Развёрнутая длина | 300 – 1500 мм | под глубину бака или гильзы |
| Вывод | стержни М4/М10 под гайку, колпак | под ваш способ подключения |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы котлового ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Жёсткая вода и высокая удельная нагрузка на трубку. Берём оболочку побольше диаметром или раскладываем мощность на несколько элементов — поверхность греет мягче, накипь садится медленнее, ресурс растёт.
Элемент включался без воды или при завоздушивании. Форму и посадку повторяем, но советуем поставить реле уровня или термостат по сухому ходу — сам ТЭН от локального перегрева иначе не спасти.
Снимаем размеры со сгоревшего элемента: развёртку, диаметр трубки, резьбу, длину выводов, межосевое расстояние. Делаем новый под тот же фланец и ту же посадку — оригинал искать не нужно.
Считаем ватты под объём системы и собираем блок ТЭНБ на фланце — 9, 12, 15 кВт на 380 В. Ток раскладываем на три фазы, чтобы контактный узел и проводка не грелись.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
На фото — U-образный ТЭН для котла ЭВО-9 с маркировкой 85 А 13/3. По этой строке видно всё, что нужно для замены: длину развёртки, диаметр трубки, мощность, среду и напряжение. Форму (U-образный, прямой, блок) и присоединение — резьбу, фланец, межосевое расстояние — в код по ГОСТ не вносят, поэтому их снимаем с образца или чертежа отдельно. Дайте строку с шильдика или пришлите фото старого элемента с замером — повторим под тот же котёл. Параметры внесём в паспорт по ГОСТ 13268-88, действующему в РК.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

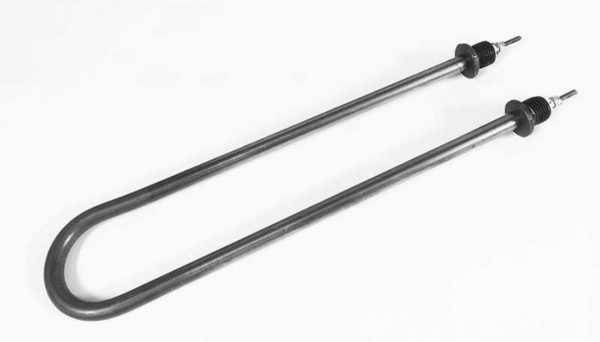

U-образный резьбовой ТЭН под водяной электрокотёл ЭВО-9: развёртка 850 мм, трубка 13 мм, 3 кВт, монтаж через отверстие в корпусе с притяжкой гайкой. Повторяли по маркировке с шильдика — встал на штатное место без доработки котла.

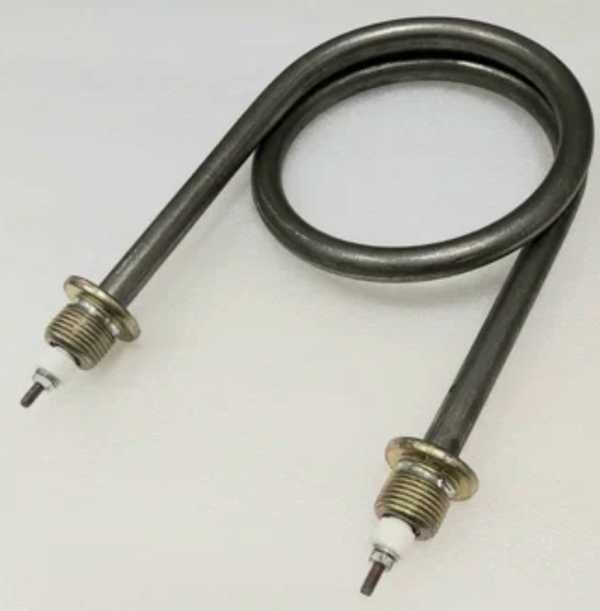

U-образная скрепка под пищеварочный котёл КПЭ-160 и КЭ-160: две трубки 13 мм, развёртка 1000 мм, межосевое 117 мм, резьба G1/2. Оболочку взяли пищевую нержавейку AISI 304, повторили штатный фланцевый патрон.

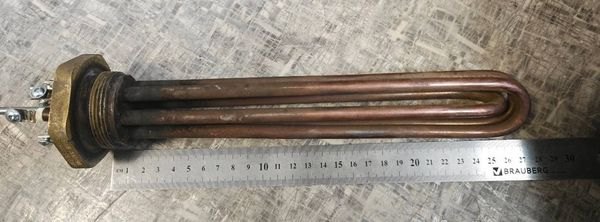

Малый U-образный многозагнутый элемент под настенный котёл DAKON DALINE PTE: 2 кВт, 230 В, длина 280 мм. Компактная форма под тесный корпус, повторили по образцу изогнутость и посадку под ту же резьбу.

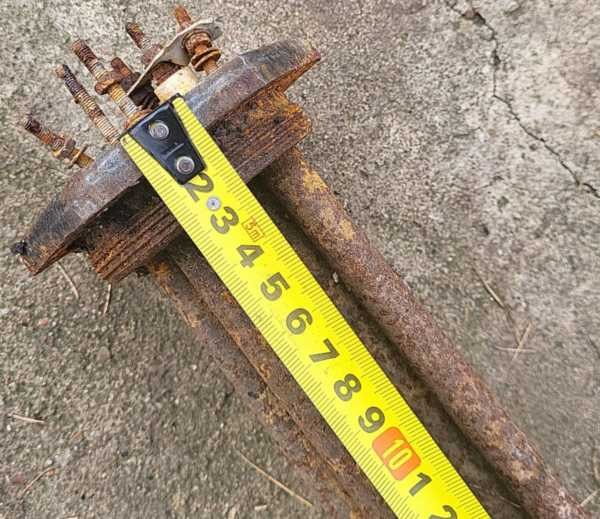

Заказчик прислал сгоревший блок из трёх прямых трубок на плите с рулеткой рядом — 12 кВт, 220 В. Сняли длину, шаг между трубками и присоединение, собрали новый блок один в один под то же посадочное место в котле.

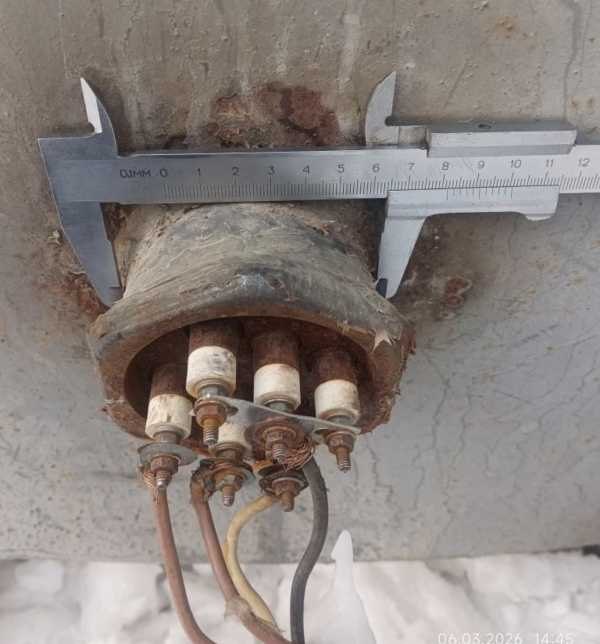

Блочный ТЭН из четырёх трубок на резьбовом фланце G2½ (75 мм) под ключ-шестигранник, 12 кВт, 380 В. Размеры сняли штангенциркулем с образца — резьбу и вылет трубок повторили под тот же электрокотёл.

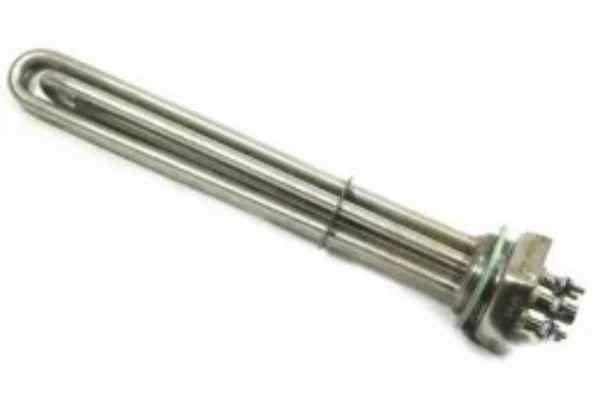

Блок U-образных трубок на фланце G1½ (48 мм) под электрокотёл отопления, 6 кВт, длина рабочей части 400–500 мм. Нержавейка под воду и незамерзающий теплоноситель, вывод под штатную колодку котла.
Ниже четыре реальных обращения за нагревателями для котлов — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился с прогоревшим блоком ТЭН из котла: оригинала под рукой нет, есть сам элемент. Прислал фото с рулеткой по трубкам — длина, шаг между трубками, 12 кВт, 220 В. По снимку сняли посадку и присоединение, собрали новый блок один в один под то же место. Ставить без переделки котла.
Пищевой цех написал по замене элемента в пищеварочном котле КПЭ-160: U-образная скрепка, две трубки, резьба G1/2, 3,5 кВт, 220 В. По фото повторили межосевое 117 мм и фланцевый патрон, оболочку взяли пищевую нержавейку AISI 304. Встал в штатный фланец под два ТЭНа.
Написал по замене ТЭНа в электрокотле ЭВО-9: прислал только фото шильдика — ТЭН 85 А 13/3, 3 кВт, 220 В. По маркировке восстановили развёртку 850 мм, диаметр трубки 13 мм, U-образную форму и резьбовую заделку под гайку. Оригинал искать не пришлось — сделали по строке с шильдика.
Обратились за блоком ТЭН на резьбовом фланце G2½ под электрокотёл, 12 кВт, 380 В. Прислали фото со штангенциркулем по фланцу — 75 мм, шестигранник под ключ. Повторили резьбу, число трубок и их вылет, вывод развели под трёхфазное подключение. Встал на место штатного блока.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете фото старого ТЭНа, шильдик, чертёж или размеры: марку котла, резьбу или фланец, мощность, напряжение, развёртку.
Подбираем форму (U-образный, блок, прямой), материал оболочки и мощность под вашу воду и котёл. Считаем цену и срок, спорные размеры уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ТОО, ИП или оформляем оплату от физлица.
Гнём и собираем ТЭН под вашу резьбу и посадку, проверяем сопротивление изоляции и мощность каждого элемента.
Пакуем под перевозку, отправляем транспортной по Казахстану, передаём паспорт по ГОСТ 13268-88.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с развёрткой, диаметром, мощностью и датой изготовления.
Повторяем резьбу, фланец и межосевое расстояние — ТЭН встаёт в штатное место котла.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
Пакуем так, чтобы трубки и выводы дошли не смятыми транспортной по РК.
«Сгорел ТЭН в электрокотле Зота, оригинал не нашли. Сделали по нашему шильдику под тот же фланец G2, встал без подгонки. Котёл вышел на режим, греет как раньше.»
«Заказывали ТЭН на пищеварочный котёл КПЭ-160. Повторили межосевое и резьбу G1/2 один в один, нержавейка пищевая. Встал в штатный патрон, вода в баке греется быстро.»
«Прислал сгоревший блок с рулеткой, чертежа не было. Собрали новый на 12 кВт под то же место, замер сняли по фото. Забрали транспортной в Таразе.»
«ТЭН для настенного котла DAKON повторили по образцу — изогнутость и посадка совпали, влез в тесный корпус. Работает вторую зиму.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
