Делаем нагреватели для парогенераторов: душевые кабины и хамам, пароконвектоматы, промышленные котлы под давлением, расстоечные камеры хлебопекарен, парогенераторы утюгов. По чертежу, образцу или одной маркировке — U-образные, блоки на фланце, патронные в гильзу, от штуки до серии.
Форму, длину, фланец и материал подбираем под котёл парогенератора. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Нержавеющий элемент на фланце 51×51 мм под бак парогенератора «турецкая баня». Посадка под датчик уровня воды и термореле, 2–3 кВт, 220 В.

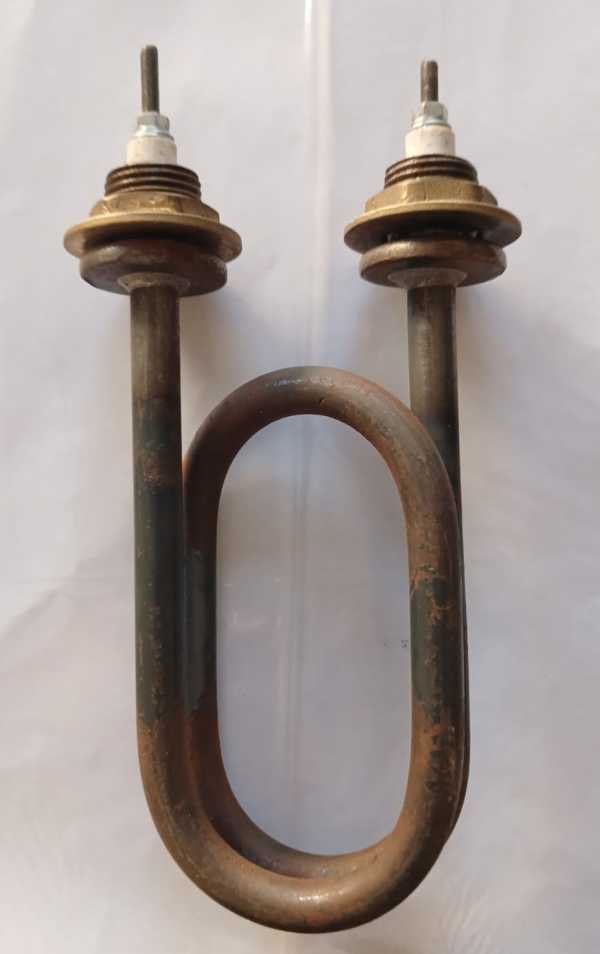

Водяной U-элемент для котлов парогенераторов под давлением до 6 атм и нагрев до 160 °C. Резьбовые вводы, развёртка до 600 мм, 1,25–2,8 кВт.

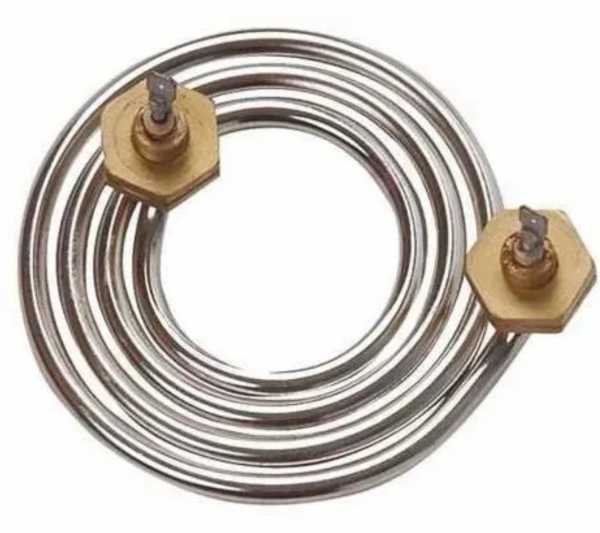

Компактная нержавеющая спираль с латунными штуцерами под узкий бачок парогенератора. Быстрый выход на пар, 2–3,5 кВт, 220/380 В.

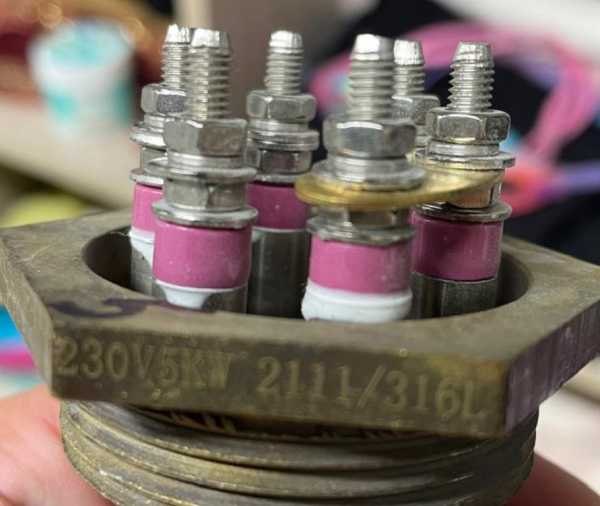

Несколько U-секций на резьбовом фланце G2½ в одно отверстие котла. Мощность 3–18 кВт, 380 В, клеммная колодка на обороте фланца.
Блок трубок на фланцевой пластине с керамическими изоляторами под бойлер хамам. Нержавейка под влажный пар, 6–12 кВт, 380 В.

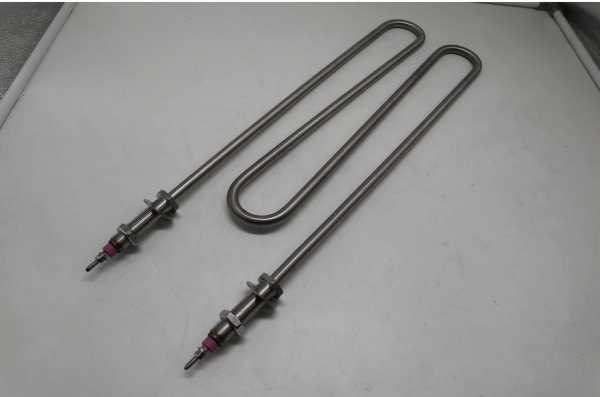

Пара водяных U-элементов в бачок парогенератора расстоечного шкафа. Резьба под гайку М10–М14, нержавейка, 1,5–3 кВт на элемент.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 1,5 – 18 кВт | на элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 12–110 В |
| Диаметр трубки | 8, 10, 13 мм | патронные — до 31 мм |
| Посадка | резьба М10–М14, фланец 51×51, G2½, кламп | и по вашему образцу |
| Материал оболочки | нержавейка AISI 304/316/321 | под влажный пар и накипь |
| Датчики | гильза под уровень воды и перегрев | как в оригинале |
| Рабочая t° / давление | до 160 °C, до 6 атм | под давлением в котле |
| Форма | U, спираль, блок, патронный | и по вашему чертежу |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для парогенератора: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Повторяем 1:1 по образцу или маркировке: фланец, резьбу, длину, посадку под датчики. Душевые кабины, хамам Effegibi, пароконвектоматы Bourgeois, Abat, промышленные котлы.
Ставим нержавейку AISI 304/316/321 под агрессивную водяную среду и влажный пар. Подбираем удельную мощность, чтобы элемент не перегревался под накипью и служил дольше.
Делаем фланец с гильзой под датчик уровня воды и термореле, как в оригинальном котле. Защита от сухого хода — обязательный элемент для парогенератора.
Собираем блок из U-секций на круглом или резьбовом фланце в одно отверстие. Считаем мощность под объём котла, давление и нужную производительность пара.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это типовая маркировка водяного ТЭН для парогенератора по ГОСТ 13268-88 — среда «Р» означает воду, форма 2 (U-образная). По такому обозначению восстановим длину, диаметр, мощность и напряжение. Но для парогенератора важнее посадка: тип фланца (51×51 мм, круглый G2½, резьба М10–М14 или кламп), гильза под датчик уровня воды и термореле, схема подключения — это в маркировку по ГОСТ не входит, задаём по образцу или чертежу. Если под рукой только старый элемент из котла — снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
Замена нагревателя парогенератора душевой кабины «турецкая баня», 3 кВт. Латунный фланец с контактами и посадкой под датчики уровня и перегрева, повторяли по образцу.
Блок из шести U-секций на 9000 Вт для парогенератора пароконвектомата Bourgeois SCPC на 6 уровней. Крепление на фланцевой пластине, защита от сухого хода.

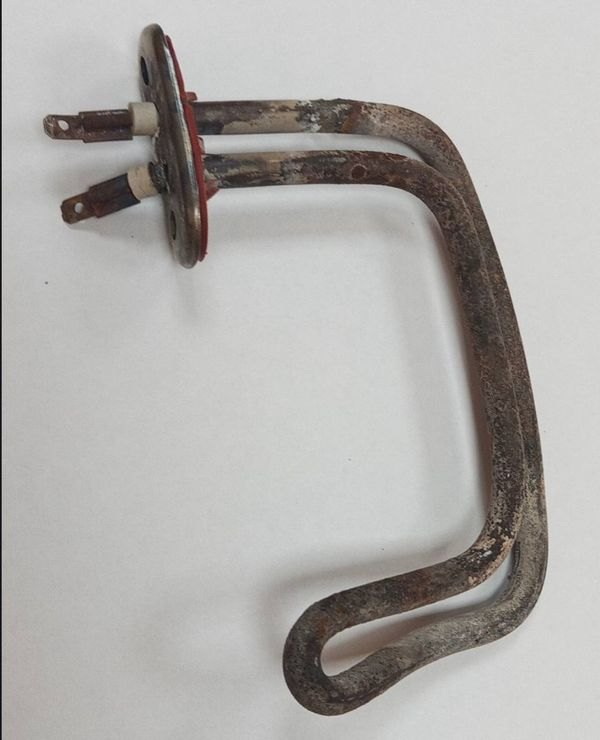

Элемент для парогенератора утюга с бойлером 1,8 л. U-образная форма с фланцем и датчиком, повторяли посадку под компактный бак.

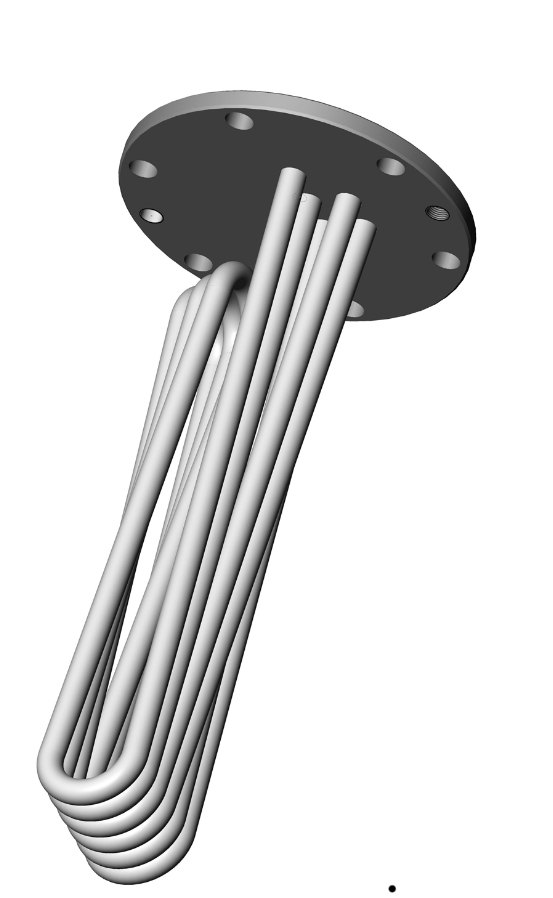

Блок нагревателей на круглом фланце в котёл промышленного парогенератора под давлением. Несколько элементов в одно отверстие, мощность под объём котла.

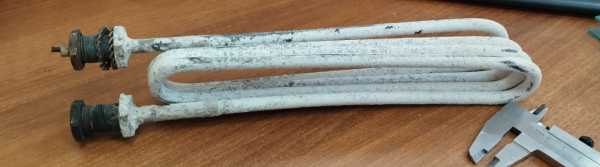

Пара U-образных элементов в бачок парогенератора парной. Резьбовые вводы под гайку, нержавеющая оболочка под влажный пар.

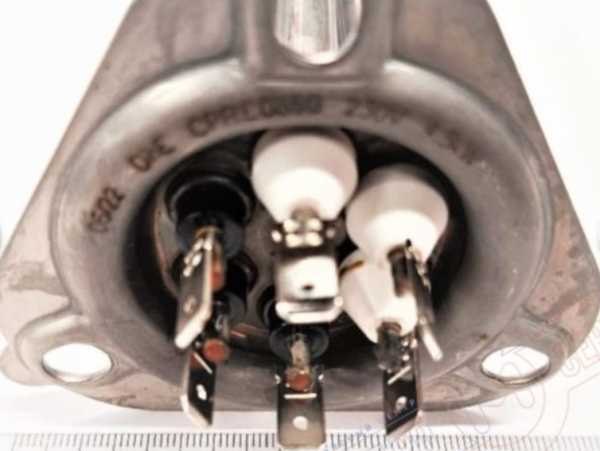

Патронный элемент в гильзу бойлера парогенератора хамам Effegibi Nuvola 90, 9 кВт при 380 В. Диаметр 31 мм, посадка под перфорированную гильзу.
Ниже четыре реальных обращения за нагревателями для парогенераторов — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.

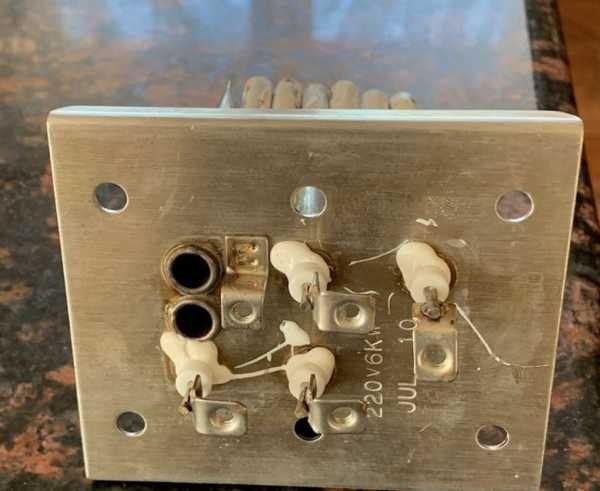

Обратился по замене ТЭН в парогенераторе душевой кабины с турецкой баней: старый пробило на корпус из-за накипи, нового под эту модель не найти. Прислал фото фланца и замер посадки под датчики. Повторили один в один, поставили нержавейку под влажный пар. Датчики уровня и перегрева встали штатно.

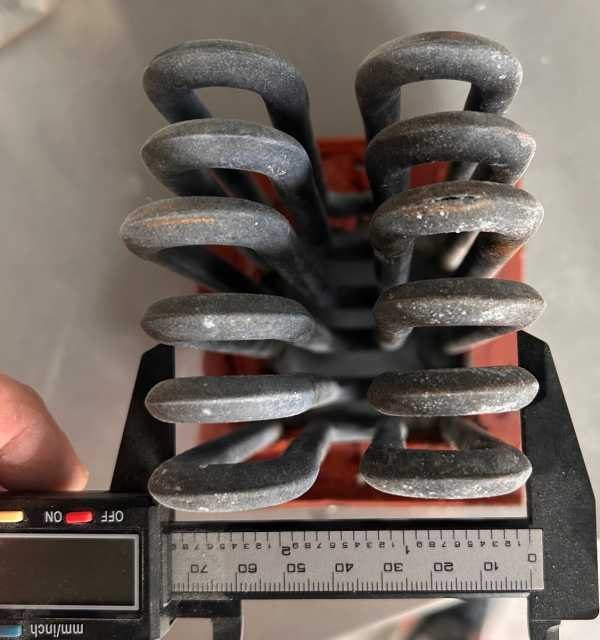

Задача от пекарни: блок ТЭН 9 кВт для парогенератора пароконвектомата Bourgeois, старый выгорел, простаивает печь. Прислали образец с фланцевой пластиной. Собрали шесть U-секций под их посадку, добавили запас по нагрузке на трубку. Встал на место, пар пошёл ровно.
Обратились под ремонт парогенератора утюга с бойлером 1,8 л: нужен U-образный элемент под компактный бак, оригинал не поставляется. Прислали образец с замером фланца и датчика. Сделали посадку один в один, нержавейку под пар. Взяли небольшую партию под поток ремонтов.

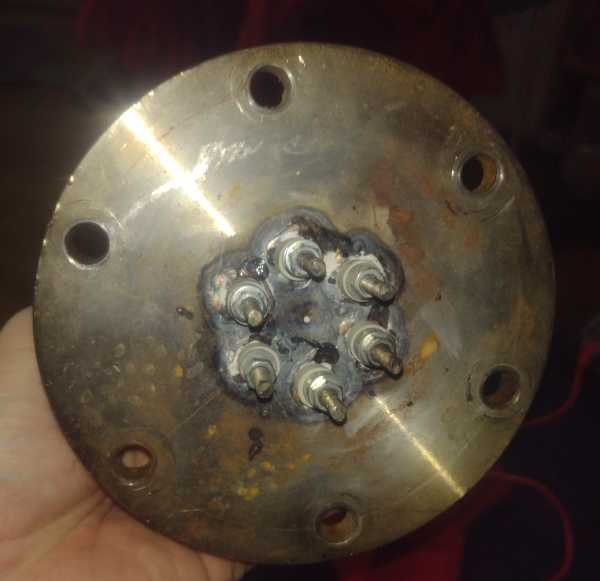

Обратились под промышленный парогенератор: нужен блок нагревателей на круглом фланце в одно отверстие котла, работа под давлением. Прислали чертёж фланца и параметры пара. Собрали блок из нержавейки под их посадку, заложили удельную мощность под накипь. Встал штатно, держит режим.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: модель парогенератора, мощность, напряжение, фланец.
Подбираем исполнение (U, спираль, блок, патронный), нержавейку под пар, гильзу под датчики, считаем цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы фланец, выводы и трубки дошли целыми транспортной по РК.
«Парогенератор в душевой кабине встал, ТЭН нигде не найти. Привезли старый, повторили по образцу с посадкой под датчики. Встал как родной, пар снова идёт.»
«Пароконвектомат в пекарне простаивал из-за выгоревшего блока. Собрали девятку под нашу пластину за несколько дней. Печь снова в работе.»
«Ремонтируем парогенераторы утюгов потоком. Сделали U-элемент под наш бойлер, взяли партию. Посадка точная, привкуса пар не даёт.»
«Нужен был патронный ТЭН на хамам Effegibi. Сделали под гильзу, помогли с мощностью на объём бойлера. Работает второй сезон.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
