Делаем нагреватели для пищеварочных котлов и варочного оборудования: КПЭ-60, КПЭ-100, КПЭ-160, КПЭ-250, КЭ-100, КЭ-250, сироповарочные котлы, варочные чаны и конфорки плит. По чертежу, образцу или одной маркировке — «бабочка» и U-образные в пароводяную рубашку, погружные и блоки на фланце. От штуки до серии, из пищевой нержавейки.
Форму, длину, посадку и мощность подбираем под рубашку конкретного котла. Ниже — типовые исполнения, но повторим и нестандарт по вашему эскизу или старому элементу.
Классический W-образный элемент под конфорку и пароводяную рубашку КПЭ-60, КПЭ-60М и подобных котлов. Два вывода в одну сторону, компактная развёртка под дно рубашки, 3–3,15 кВт.

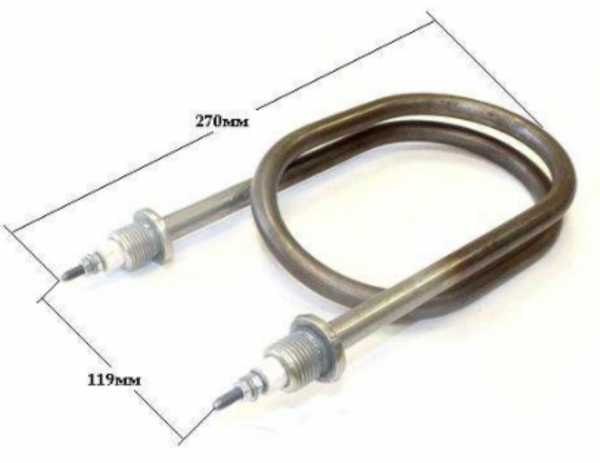

U-элемент с резьбовым штуцером в рубашку котла КПЭ-100, КПЭ-160 и варочного чана. Развёртку и посадку задаём под ваш котёл, 4–6 кВт, 220/380 В.

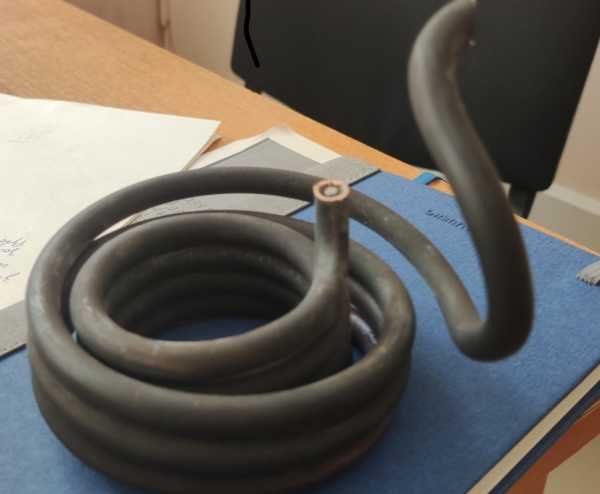

Нагревательная спираль в плоскости дна котла или чана. Греет там, где стоит вода рубашки, равномерный прогрев без локального перегрева, 4–8 кВт.

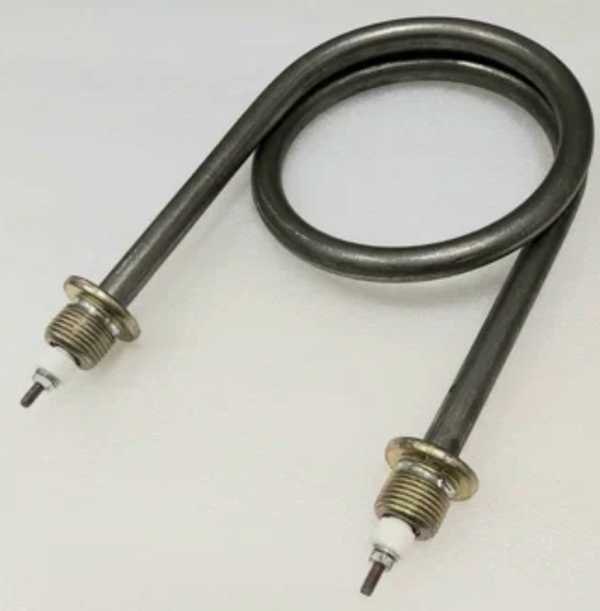

Прямой погружной элемент с резьбой М22–М30 в стенку или дно рубашки. Ставится через штуцер, развёртка под глубину, 3–6 кВт.

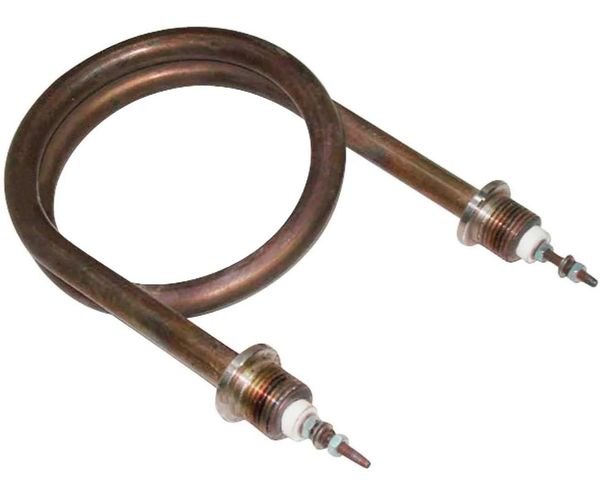

Элемент под дистиллированную воду пароводяной рубашки с заниженной удельной мощностью. Меньше накипь и выкипание на оболочке, дольше ресурс, 3–5 кВт.
Многовитковый серпантинный элемент под крупный варочный котёл и сироповарочную ёмкость. Большая площадь при компактной посадке, 6–15 кВт.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Мощность | 3 – 15 кВт | на элемент; блоками — больше |
| Напряжение | 220 / 380 В | и под заказ 24–110 В |
| Диаметр трубки | 13 мм | и 16 мм под заказ |
| Посадка | резьба М22–М30, фланец, штуцер | и по вашему образцу |
| Материал оболочки | пищевая нержавейка AISI 304/321 | под воду рубашки и пар |
| Форма | «бабочка», U, спираль, серпантин, блок | и по вашему чертежу |
| Рабочая t° | до 130 °C | режим варки и поддержания |
| Заделка | штуцеры, выводы под клемму | под колодку котла |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы ТЭН для пищеварочного котла: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Повторяем элемент по образцу: «бабочку» для КПЭ-60, U-образные для КПЭ-100/160/250, КЭ-100, КЭ-250. Снимаем развёртку, диаметр, посадку со старого нагревателя и делаем один в один, даже если модель снята с выпуска.
Занижаем удельную мощность на трубку и ставим пищевую нержавейку. Дистиллят в пароводяной рубашке меньше накипает и не перегревается у оболочки, элемент служит дольше и котёл держит температуру.
Делаем ТЭН под варочный чан, сироповарочный и заготовочный котёл, конфорку плиты по вашему эскизу. Форму и мощность считаем под объём и нужное время выхода на режим.
Штуцер, резьбу, фланец и выводы под клеммную колодку повторяем по образцу. Собираем на 220 или 380 В, блоками — под общую мощность нескольких элементов в одном котле.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.
Это реальная маркировка нашего ТЭН «бабочка» для пищеварочного котла КПЭ-60 по ГОСТ 13268-88. Развёртка 80 см и мощность 3,15 кВт — типовые для конфорки под рубашку этого котла, буква Р означает рабочую среду «вода»: элемент греет дистиллят в пароводяной рубашке, а пар уже варит продукт. Форму «бабочку» (два вывода в одну сторону) и посадку — штуцеры под клеммную колодку — задаём по образцу или чертежу. Для КПЭ-100, КПЭ-160, КПЭ-250, КЭ-100 и КЭ-250 маркировка своя: чаще U-образный элемент на 5 кВт и трубку 13 мм. Если под рукой только старый ТЭН из котла, снимем размеры и повторим один в один.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.

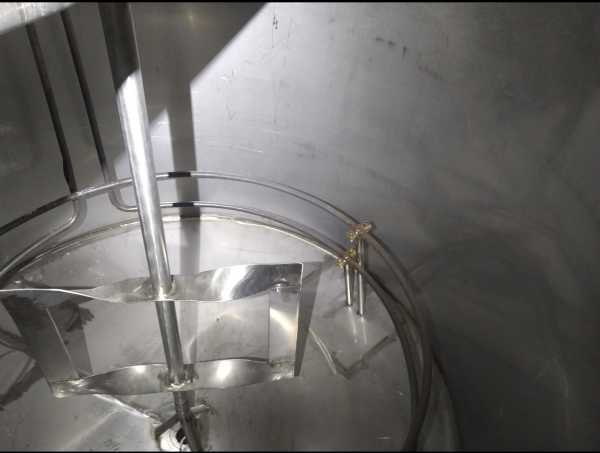

Комплект нагревателей в пароводяную рубашку варочного котла. Греют дистиллят рубашки, продукт варится паром без пригорания ко дну. Посадку делали под штуцеры котла.

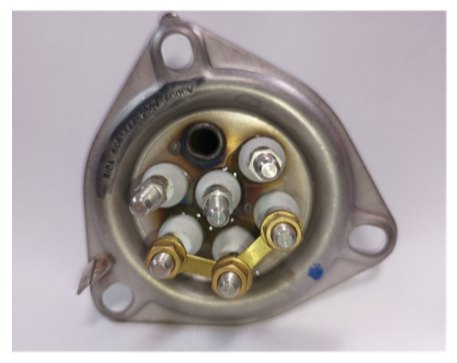

Блок с выводами под клеммную колодку котла КПЭ-250. U-образный элемент 5 кВт, ставили в одно отверстие рубашки. Повторяли посадку со старого нагревателя.

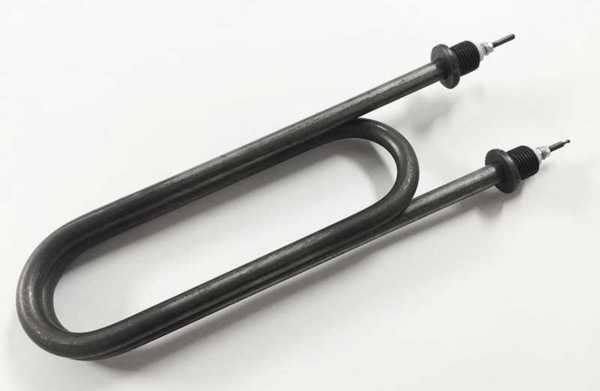

U-элемент в рубашку котла КПЭ-100 взамен перегоревшего. Развёртка под дно рубашки, резьбовой штуцер, нержавеющая оболочка. Котёл вышел на режим за прежнее время.

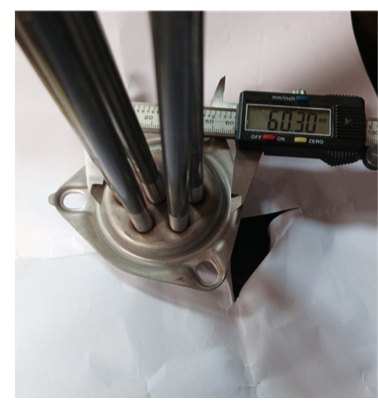

Повторяли родной элемент пищеварочного котла по присланному образцу. Сняли развёртку, диаметр и посадку штангенциркулем, изготовили один в один под колодку.

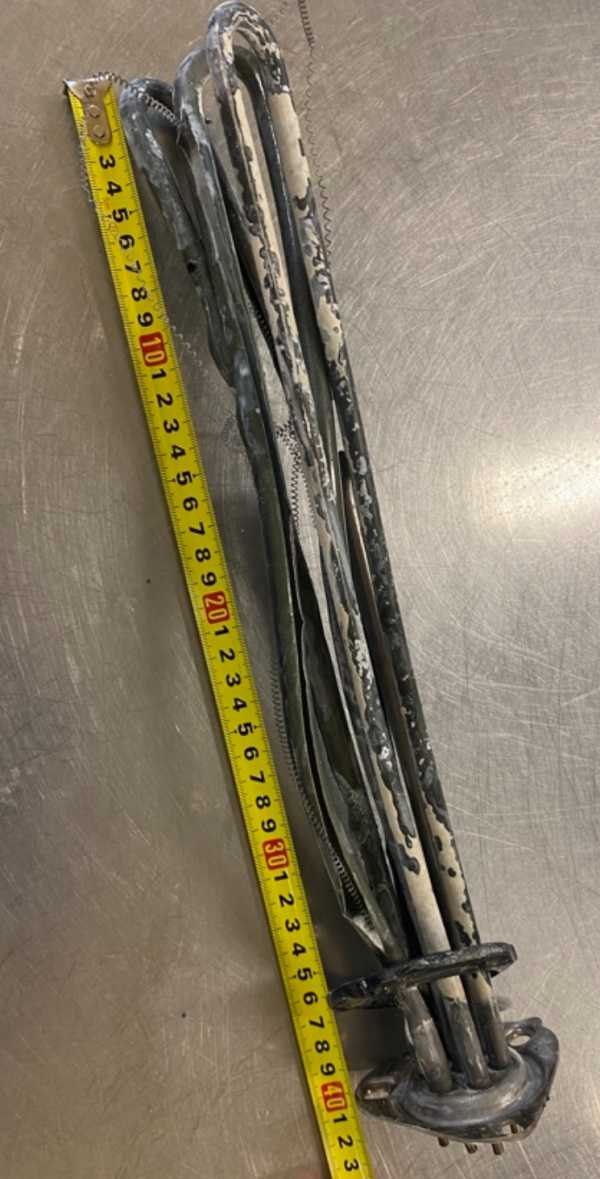

Партия элементов для линии пищеварочных котлов пищевого цеха. Одинаковая развёртка и посадка, чтобы менять в любом котле линии. Собрали и проверили каждый.

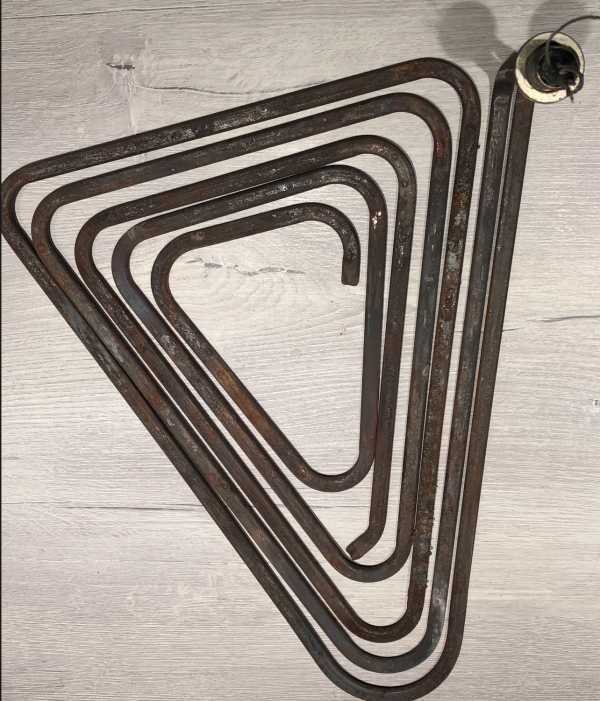

Регистр из серпантинных элементов для крупного сироповарочного котла. Большая площадь нагрева при компактной посадке, равномерный прогрев вязкого сиропа.
Ниже четыре реальных обращения за нагревателями для пищеварочных котлов — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратились из столовой: в котле КПЭ-60 сгорел ТЭН «бабочка», нового не найти. Прислали фото старого элемента и замер развёртки. Повторили один в один, 3,15 кВт, нержавейка, штуцеры под родную колодку. Котёл снова варит, встал без переделок посадки.
Задача от пищекомбината: в котле КПЭ-250 перегорел один из U-образных элементов. Прислал фото блока и посадку под клеммную колодку. Сделали 5 кВт под их штуцер, проверили сопротивление изоляции. Встал в одно отверстие, котёл вышел на режим за прежнее время.
Обратились из пищевого цеха: варочный чан с пароводяной рубашкой, старые ТЭН выкипали и накипали. Прислали чертёж рубашки. Подобрали комплект с заниженной удельной мощностью на нержавейке. Дистиллят держит дольше, накипь на оболочке меньше, продукт не пригорает.
Обратились с пищепроизводства: нужна партия одинаковых элементов на линию пищеварочных котлов, чтобы менять в любом. Прислали образец и количество. Сделали серию с единой развёрткой и посадкой, проверили каждый. Теперь держат запас на смену без простоя котлов.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или маркировку. Хватит и короткого описания: модель котла (КПЭ-60, КПЭ-250, КЭ-100 и т.д.), мощность, посадка.
Подбираем исполнение («бабочка», U, спираль, серпантин, блок), считаем мощность и удельную нагрузку под рубашку, цену и срок.
Подтверждаете параметры и стоимость. Выставляем счёт на ИП, ТОО или физлицо.
Изготавливаем, проверяем сопротивление изоляции и мощность каждого элемента.
Упаковываем, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого элемента.
На заводской брак. При отказе разбираемся и меняем без споров.
Пакуем так, чтобы штуцеры, выводы и трубки дошли целыми транспортной по РК.
«В КПЭ-60 сгорела «бабочка», по магазинам нет нигде. Отправили старую, повторили точь-в-точь. Встала без подгонки, котёл варит как новый.»
«На КПЭ-250 полетел U-образный элемент. Сделали под нашу колодку за неделю, изоляцию проверили при мне на замере. Второй месяц без нареканий.»
«Варочный чан выкипал, ТЭН весь в накипи был. Поставили нержавейку с пониженной мощностью, объяснили почему так. Накипи стало заметно меньше.»
«Нужна была партия одинаковых на линию котлов. Сделали серию с единой посадкой, теперь держим запас на замену. Простоев из-за ТЭН больше нет.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
