Делаем ТЭН и блоки во взрывозащищённом исполнении для нагрева нефтепродуктов и газа там, где обычный нагреватель ставить нельзя: резервуары с мазутом и маслом, узлы подогрева нефти, склады ГСМ, газовые линии. Клеммная коробка со взрывонепроницаемой оболочкой, маркировка вида 1Ex d IIB T4, низкая удельная нагрузка под ресурс. По чертежу, маркировке или образцу, от одной штуки, с паспортом.
Мощность, длину погружной части, тип клеммной коробки и температурный класс подбираем под вашу среду и зону. Ниже — типовые исполнения, но повторим и нестандарт по эскизу, маркировке или образцу.
Жёлтая взрывонепроницаемая коробка на фланце, внутри — клеммный узел. Кабель заводится через взрывозащищённый ввод. Оребрённая часть отдаёт тепло в газ или воздух взрывоопасной зоны.
Несколько U-образных элементов на общем фланце — вставляется в резервуар или ёмкость через ответный фланец с прокладкой. Так набираем мощность блоком для нагрева больших объёмов.
Клеммная зона убрана в глухой корпус с кабельным вводом, наружу выходят только нагревательные трубки. Ставится там, где узел подключения нужно закрыть от среды и механики.

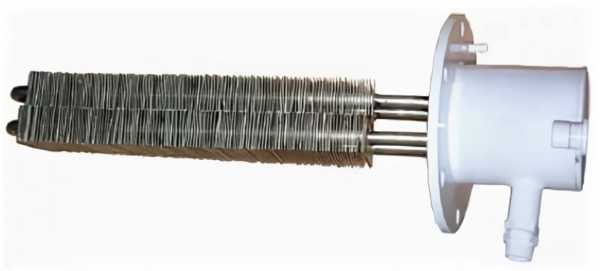

Оребрённый блок с герметичной коробкой под нагрев вязких сред — масло, мазут, нефть. Оребрение снижает удельную нагрузку на оболочку, чтобы среда не коксовалась.
Если ваши цифры выходят за таблицу — всё равно напишите: часть «нестандарта» для нас обычная работа.
| Параметр | Диапазон | Примечание |
|---|---|---|
| Маркировка взрывозащиты | 1Ex d IIB T4 | подбираем под зону и группу смеси |
| Мощность блока | 1,5 – 45 кВт | на один блок; сборкой — больше |
| Напряжение | 220 / 380 В | и под заказ 12–660 В |
| Температурный класс | T3 – T4 (200 / 135 °C) | по поверхности оболочки в среде |
| Удельная нагрузка | 1 – 5 Вт/см² | занижаем под нефть, мазут, масло |
| Диаметр трубки | 8, 10, 13, 16 мм | нержавейка или углеродистая сталь |
| Клеммная коробка | «Гленда», чугун, алюминий | взрывонепроницаемая, с кабельным вводом |
| Присоединение | фланец, штуцер, приварной | по вашему ответному узлу |
Хватит маркировки или короткого описания: мощность, напряжение, форма, длина. Есть чертёж — приложите в WhatsApp.
Три вещи определяют цену и срок службы взрывозащищённого ТЭН: удельная нагрузка на трубку, температура среды и материал оболочки. Ниже — как мы решаем это под конкретный режим.
Слишком высокая удельная нагрузка для нефти или мазута. Занижаем Вт/см², растягиваем спираль по длине и добавляем оребрение — оболочка греет мягче, кокс не нарастает.
Класс зоны и группу смеси (IIA/IIB/IIC) переводим в маркировку: собираем клеммный узел в оболочке Ex d, держим температурный класс T3–T4, чтобы поверхность не грелась выше точки самовоспламенения.
Считаем мощность блока под объём резервуара и нужную температуру разогрева. Ставим погружной блок на фланце, греем до текучести — насос снова берёт продукт.
По маркировке на старой коробке или по фланцу восстанавливаем геометрию, мощность и исполнение. Повторяем один в один под ваше посадочное место.
Если у вас на руках старый нагреватель — по маркировке мы восстановим все размеры. Разберём на реальном примере из нашего каталога.

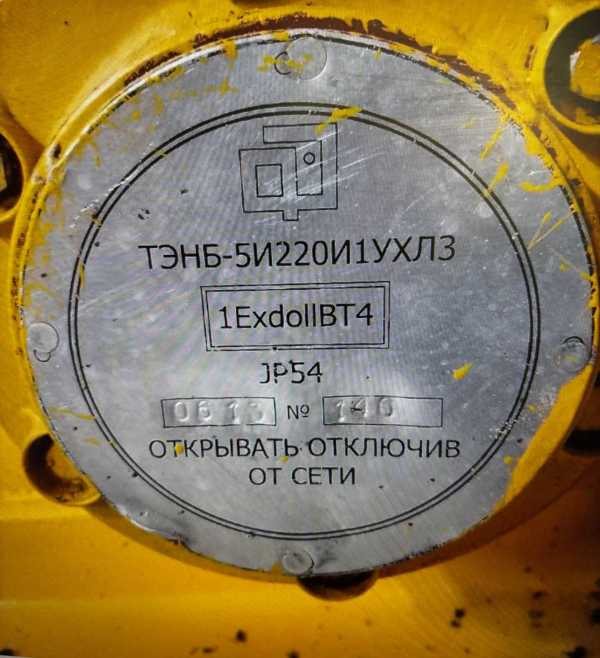

На фото — реальная шильда взрывозащищённого блока с маркировкой 1Ex d IIB T4 и предупреждением «Открывать, отключив от сети». В маркировке зашито всё исполнение: уровень взрывозащиты, вид защиты оболочки, группа смеси и температурный класс. Дайте нам эту строку с вашей коробки — или сгоревший блок с фланцем — и мы восстановим ТЭН под ту же зону и то же посадочное место. Обозначение переводим в паспорт по ГОСТ 13268-88.
Реальные позиции из работы. Фото — из нашего каталога исполнений, параметры соответствуют заказу.
Погружной блок на фланце в узел подогрева нефти. Среда агрессивная — нефть с пластовой водой, поэтому удельную нагрузку заложили низкую, оболочку взяли с оребрением, чтобы не было пригара. Клеммный узел в оболочке Ex d.

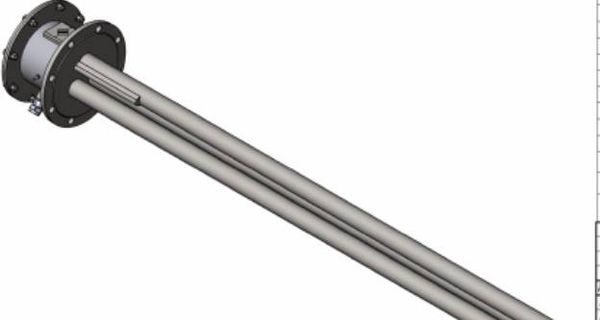

Прямой двухтрубный ТЭН на фланце под нагрев масла в баке. Гладкая нержавеющая оболочка, температурный класс T4 — поверхность не выходит за 135 °C, что важно для масляной среды и паров.

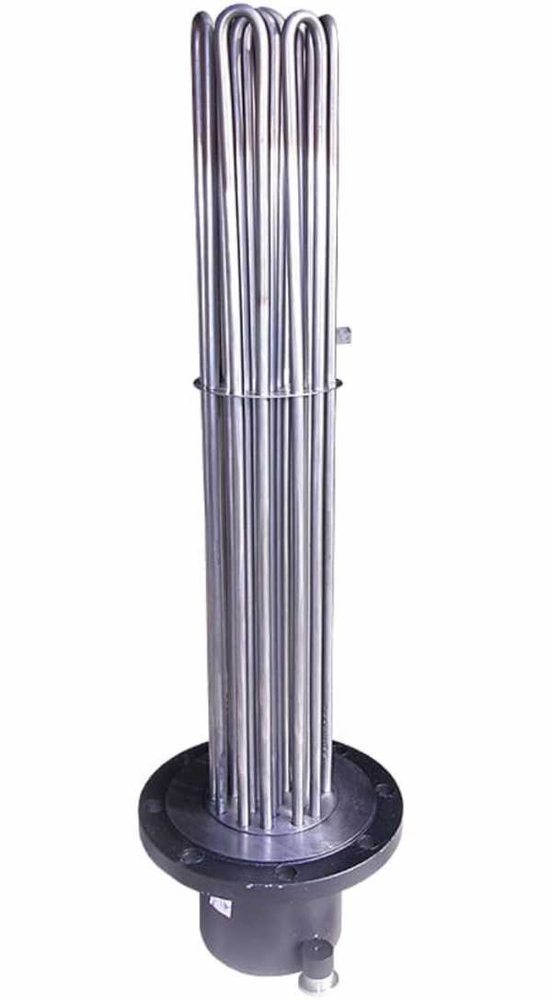

Блок из нержавеющих U-образных трубок на круглом фланце — под нагрев жидкости в закрытой ёмкости взрывоопасного производства. Присоединение подгоняли под ответный фланец заказчика.

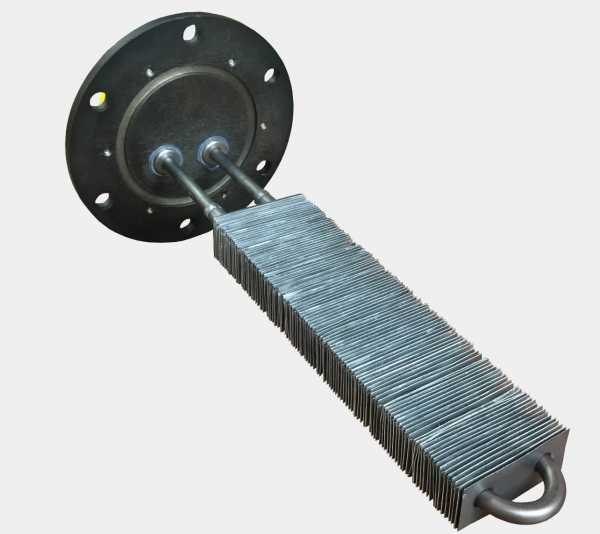

Оребрённый ТЭН на фланце для подогрева газа в зоне. Развитое оребрение снижает температуру оболочки при той же мощности — держим класс T3–T4, коробка взрывонепроницаемая.

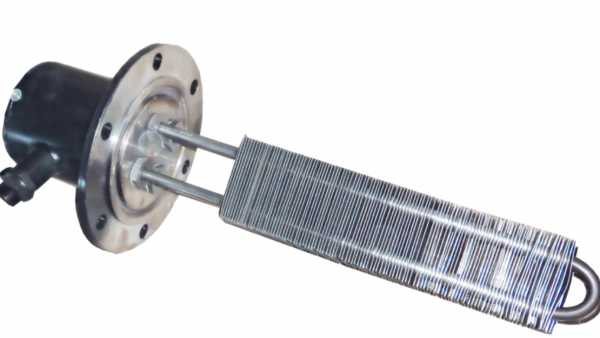

Оребрённый блок в защитной обойме, клеммная зона закрыта коробкой с кабельным вводом. Корзина бережёт трубки при монтаже в резервуар и от механики внутри бака.

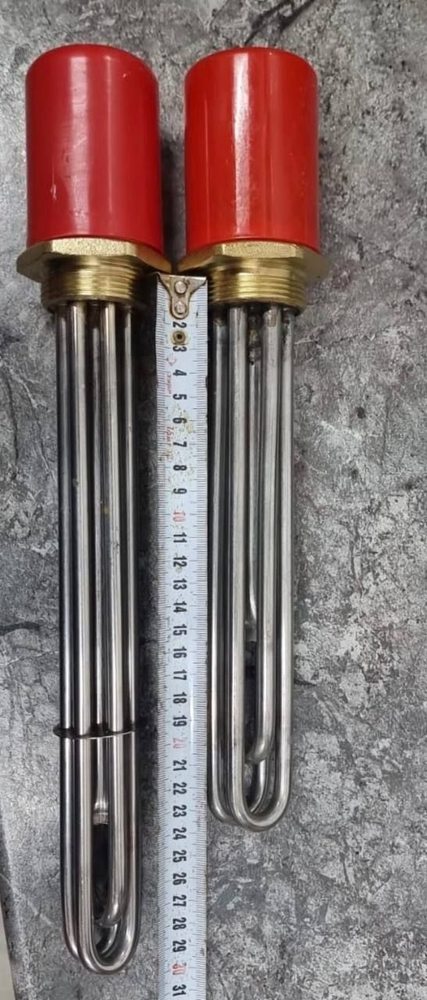

Заказчик прислал свои сгоревшие элементы с замером линейкой — U-образные трубки с красными защитными колпаками на контактах. Восстановили геометрию по образцу и повторили под то же исполнение.
Ниже четыре реальных обращения за взрывозащищёнными нагревателями — из Telegram и WhatsApp, с фото и замерами от самих заказчиков. Имя, канал и месяц указываем как есть; телефон и переписку без согласия клиента не публикуем. По каждому видно исходник и что мы по нему изготовили. Листайте стрелками.
Обратился с прогоревшими взрывозащищёнными элементами: чертежа нет, есть сами трубки. Прислал фото с линейкой — U-образные трубки ⌀13 мм с красными защитными колпаками на контактах. По снимку восстановили длину, шаг гиба и присоединение, повторили под то же исполнение и маркировку взрывозащиты, что была на оригинале.
Написал по нагреву масла в баке: нужен фланцевый ТЭН 9 кВт, 380 В, температурный класс T4 — поверхность не выше 135 °C для масляной среды и паров. Прислал фото штатного узла. Оболочку взяли гладкую нержавеющую, удельную нагрузку заложили низкую, присоединение подогнали под ответный фланец.
Обратились за погружным блоком в узел подогрева нефти: 20 кВт, 380 В, маркировка 1Ex d IIB. Среда агрессивная — нефть с пластовой водой. По фото узла подобрали оребрённую оболочку и низкую удельную нагрузку, чтобы не было пригара, клеммный узел закрыли взрывонепроницаемой оболочкой Ex d.
Задача по подогреву газа во взрывоопасной зоне: оребрённый ТЭН на фланце до 10 кВт, 220/380 В, взрывонепроницаемая коробка. Развитое оребрение снижает температуру оболочки при той же мощности — удержали класс T3–T4. Форму и присоединение согласовали под их место установки.
От заявки до отгрузки по Казахстану — понятные этапы без сюрпризов по цене.
Присылаете чертёж, фото, образец или строку маркировки с коробки. Нужны среда, мощность, напряжение, зона и посадочный узел.
Подбираем исполнение взрывозащиты, материал, удельную нагрузку и температурный класс. Считаем цену и срок, спорные места уточняем.
Подтверждаете параметры и стоимость. Выставляем счёт на ТОО, ИП или оформляем оплату от физлица.
Изготавливаем, собираем клеммный узел в оболочке Ex d, проверяем сопротивление изоляции и мощность каждого блока.
Упаковываем под перевозку, отправляем транспортной по Казахстану, передаём паспорт.
Живые обращения из почты, WhatsApp и Telegram. Личные данные слегка скрыты, суть задачи — как есть.
Изготавливаем по межгосударственному стандарту ГОСТ 13268-88, действующему в Республике Казахстан. Каждая партия проходит проверку перед отгрузкой.
Оформляем по ГОСТ 13268-88 — с параметрами, исполнением и датой изготовления.
Проверяем сопротивление изоляции и фактическую мощность каждого блока.
Собираем во взрывонепроницаемой оболочке с кабельным вводом под вашу зону.
Пакуем так, чтобы фланец, трубки и коробка дошли целыми транспортной по РК.
«Заказывали блок под подогрев мазута в резервуар. Помогли выбрать мощность под объём и занизить нагрузку, чтобы не коксовалось. Стоит уже сезон, мазут прокачивается без проблем.»
«Свой ТЭНБ прогорел, я скинул только фото шильды с маркировкой Ex. Восстановили точно под наш фланец, паспорт приложили. Забрали транспортной в Павлодаре.»
«Нужен был подогреватель газа во взрывозащите, с коробкой «Гленда». Подобрали класс T4 и группу смеси, объяснили почему именно так. Сделали быстро.»
«Масляный блок 9 кВт под наш бак повторили по старому образцу, чертежа не было. Мощность и фланец выдержали точь-в-точь.»
Чем больше параметров укажете, тем точнее цена и срок. Пустые поля можно пропустить — недостающее уточним.
